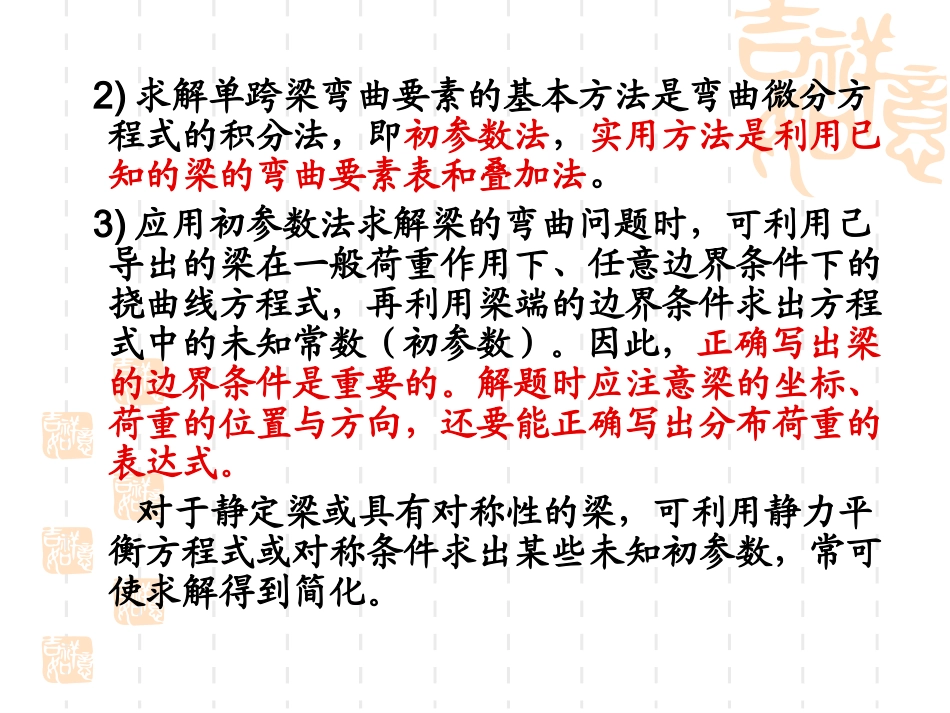

船舶结构力学复习概要一、应掌握的知识1.单跨等直梁的计算1.1研究对象1)普通梁；2)复杂弯曲梁；3)弹性基础梁1.2研究内容及解题要点1)单跨等直梁的弯曲理论：要求在己知梁的尺寸、材料、载荷及边界条件下能求得梁的弯曲要素─梁的挠度、转角、弯矩及切力；并由此计算出梁的变形与应力。2)求解单跨梁弯曲要素的基本方法是弯曲微分方程式的积分法，即初参数法，实用方法是利用已知的梁的弯曲要素表和叠加法。3)应用初参数法求解梁的弯曲问题时，可利用己导出的梁在一般荷重作用下、任意边界条件下的挠曲线方程式，再利用梁端的边界条件求出方程式中的未知常数(初参数)。因此，正确写出梁的边界条件是重要的。解题时应注意梁的坐标、荷重的位置与方向，还要能正确写出分布荷重的表达式。对于静定梁或具有对称性的梁，可利用静力平衡方程式或对称条件求出某些未知初参数，常可使求解得到简化。3)在应用梁的弯曲要素表解题时，应注意以下几点：(1)充分了解已有的弯曲要素表的种类、应用范围、坐标及符号法则。(2)不同荷重作用下的弯曲要素可由各个荷重作用下的弯曲要素叠加得到——叠加法。但对于复杂弯曲梁，只有在轴向力不变时才能用叠加法，对于弹性基础梁，只有在弹性基础刚度为常数时才可用叠加法。(3)在画梁的弯矩图与切力图时，尽可能将梁化为两端自由支持的情形来做。叠加弯矩图与剪力图时，注意图形及符号，并尽量使最终的弯矩图与剪力图清楚、醒目。(4)计算最终通常是要求出梁的应力，因此需要掌握梁的正应力与切应力的计算方法。1.3挠度、转角、切力、弯矩及应力的符号法则在如图所示坐标系下挠度v─向下为正；转角─顺时针方向为正；断面弯矩M─左逆右顺为正；断面切力N─左下右上为正。梁截面的正应力：；切应力：xvd/dxyq(x)FIMy2/d,hyAySIbNS1.3梁的边界条件1)弹性支座：横向弯曲左断面右断面复杂弯曲左断面右断面2)弹性固定端：横向弯曲左断面右断面复杂弯曲，轴向拉力轴向压力vAEIvvAEIv)()(vTvEIvvTvEIAv)(vTvEIAvvEIv()vEIvvAEIvTvvEIvvEIv例1.边界条件举例1.4思考题1)为什么当单跨粱两端为自由支持与单跨梁两端为弹性支座支持时，在同样外荷重作用下两梁断面的弯矩和剪力都相等，而当梁两端是刚性固定与梁顶端为弹性固定时，在同样外荷重作用下两梁断面的弯矩和剪力都不同？()vAEIvFxFAxFA()vAFEIvMx)(MvEIvx)(MvEIvM2)为什么梁在横弯曲时，横荷重引起的弯曲要素可以用叠加法求出，而梁在复杂弯曲时，横荷重与轴向力的影响不可分开考虑?3)梁的边界条件与梁本身的计算长度、剖面几何要素、跨间荷重有没有关系?为什么?4)等直梁的复杂弯曲和弹性基础梁的弯曲在何条件下可采用叠加原理求解，为什么？2.力法1.内容与要点2.1船体结构中弹性支座与弹性固定端的实际概念及柔性系数的计算。2.2本章所述力法以单跨梁建立的弯曲要素表和叠加原理为基础，通过以结构中某些特殊节点(如支座处、断面变化处、相交节点处)的节点力(或力矩)为基本未知数，以这些节点处的变形连续条件建立方程式，解出未知力，从而将复杂的杆系结构化为一根根在节点处相联系的单跨梁。因此力法在具体计算时，某对象仍为单跨梁。2.3对予在刚性支座上的连续梁及不可动节点简单刚架，建议将结构在支座或节点处拆为一段段两端自由支持的单跨梁加上未知弯矩，然后用转角连续条件求解。因此有几个未知弯矩必有几个相应的转角连续方程式即三弯矩方程式。对于在弹性支座上的连续梁，还需在每一个弹性支座处列补充方程式，最后所得的转角连续方程式即为五弯矩方程式。2.4在板架(交叉梁系)计算中，将主问梁与交叉构件在节点处分开代以节点力，再用主向梁与交叉构件相交节点挠度相等的条件求解。对于船体板架，一般认为外荷重全部由主向梁承受。一根交叉构件与多根同样主向梁组成的板架的解法是综合力法与弹性支座概念而形成的计算方法。计算时交叉构件化为弹性基础梁，弹性基础梁的荷...
