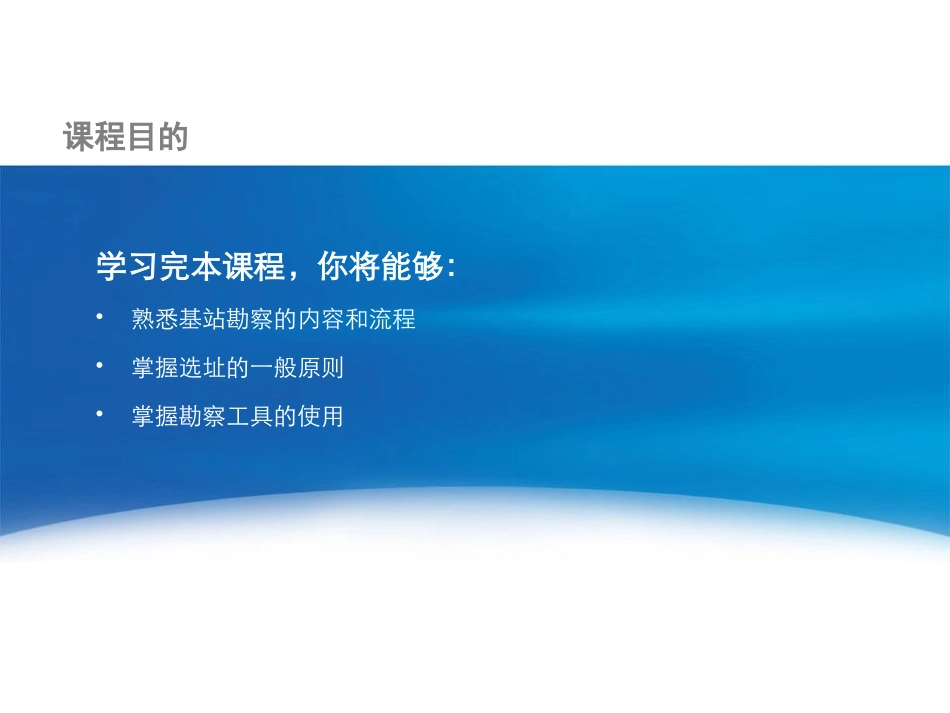

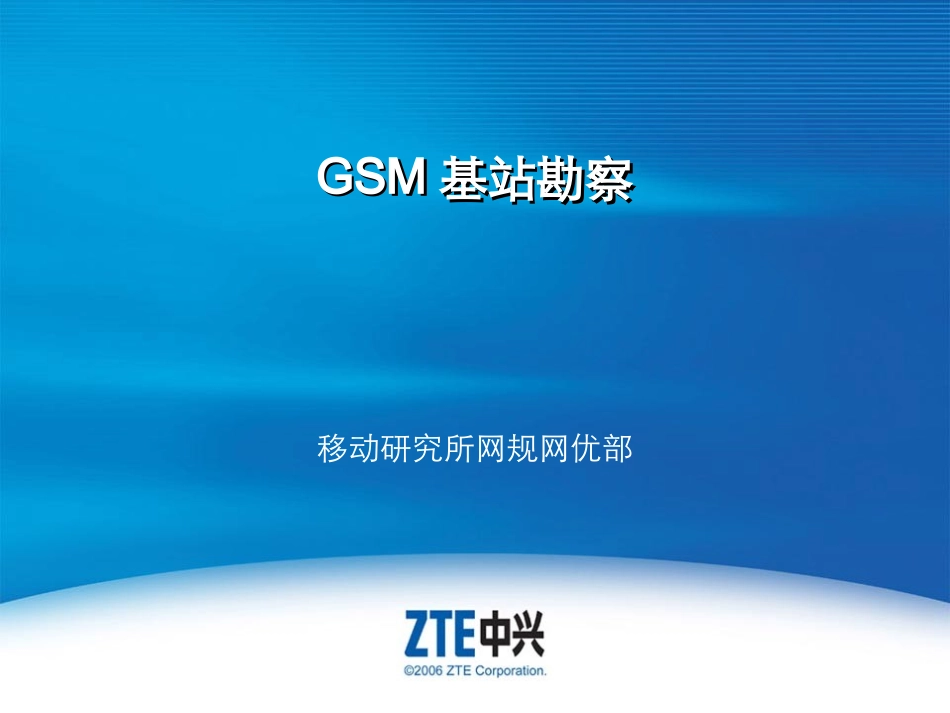

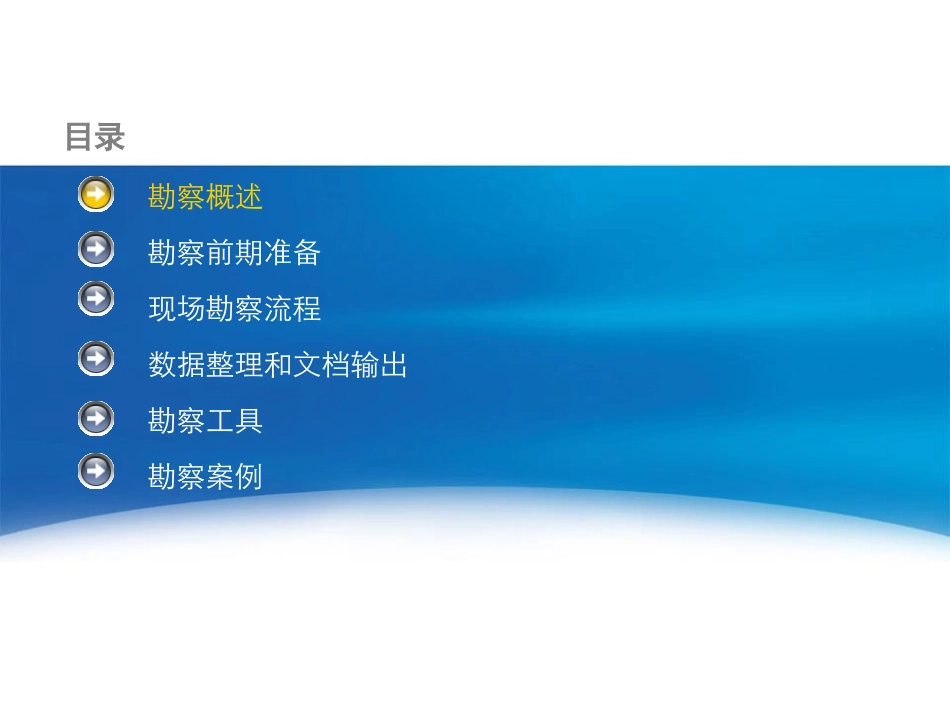

GSMGSM基站勘察基站勘察移动研究所网规网优部课程目的学习完本课程,你将能够:•熟悉基站勘察的内容和流程•掌握选址的一般原则•掌握勘察工具的使用目录勘察概述勘察前期准备现场勘察流程数据整理和文档输出勘察工具勘察案例网络勘察的作用网络规划的重要过程之一;为详细规划和仿真提供基础数据;提高规划合理度,降低规划风险;降低网络建设成本,提高网络建设实施度。勘察概述勘察的作用勘察任务网络勘察的目标了解现场地物地形、用户特点,初步估算用户数量及话务量;综合考虑场强覆盖、话务密度分布、建站条件、经济成本等几个方面;给出满足客户需求的站型、站址、基站分布及天线挂高、方位角、下倾角。每一个基站需要在原规划站址的一定范围内勘察并提供三个备选站勘察概述勘察内容确定站址获得站点所在地环境详细描述给出站型建议给出天线类型建议给出天线挂高、朝向及下倾角建议小区环境描述估计基站及小区的话务情况勘察概述单站勘测记录勘查汇总及审核实施勘查勘查计划工前准备数据合格否需求分析提交勘查报告勘查报告否是勘察流程勘察概述目录勘察概述勘察前期准备现场勘察流程数据整理和文档输出勘察工具勘察案例客户建网目标(覆盖、容量需求)客户站型配置建议(是否需要微蜂窝、直放站和室内分布)了解覆盖区目前通讯状况(他营运商的站点分布图)与客户分工界面勘察工程进度和资源配置勘察前期准备需求分析内容收集分析汇总所有需求信息,结合网络规划方案、基站勘查资料,形成需求分析报告。需求分析输出勘察前期准备工具准备工具作用必备GPS测试所选站址的经纬度、海拔高度信息罗盘判断方向以了解站点周围的状况数码相机拍摄下待选站址和站点周围的情况用以备案和进一步的选择判断。皮尺用以必要的测量车辆每个勘测小组至少1辆(如果勘察地区为多山或丘陵地区,需要能适合在山地长途奔涉的车辆)非必备地图(数字电子地图、扫描图、纸制地图)测距仪测量覆盖区域或障碍物的距离或高度。望远镜增加可视范围测试设备测试现有站点在待选站址周围的覆盖情况、了解原有站点(新建站点为替换站点)的覆盖情况等,将测试数据备案。勘察前期准备根据项目情况和需求分析报告,制定详细计划,包括项目目标、组织结构、具体人员配置、工具准备、项目进度、项目输出。项目计划勘察前期准备目录勘察概述勘察前期准备现场勘察流程数据整理和文档输出勘察工具勘察案例现场勘察流程现场勘察流程图站址选择信息采集与分析站点调整不符合小区参数设计基站勘查记录表勘查结束开始初始站点信息从以下渠道获取初始站点信息书面规划的站点经纬度局方提供的供选择的站址原有的替换站的站址其他运营商的现有站址初始站点信息现场勘察流程站址选择序号选址的一般原则1站址应尽量选择在规则蜂窝网孔中规定的理想位置2基站的疏密布置应对应于话务密度分布3对于小蜂窝区基站宜选高于建筑物平均高度但低于最高建筑物的楼房作为站址4在市区楼群中选址时,应避免天线附近有高大建筑物或即将建设的高大建筑物阻挡所需覆盖的区域5避免设在大功率无线电发射台、雷达站或其它强干扰附近6避免在高山上设站。避免在树林中设站7有必要的建站条件8选择机房改造费低、租金少的楼房作为站址9应尽量选择现有电信枢纽楼、邮电局或微波站作为站址,并利用其机房、电源及铁塔等设施10在所选站址确定采用微波传输时,充分考虑到其他传输方式的可行性、成本和传输性能;11市区两个系统的基站尽量共址或靠近选址现场勘察流程话务分布勘察调查服务区内话务需求分布情况了解调查经济发展水平、人均收入和消费习惯对规划期内的用户发展做出合理预测无线传播环境勘察记录基站的位置信息(经纬度、海拔高度)覆盖区域的总体环境特征描述覆盖地区的信息描述(经度、纬度、海拔高度,相对于基站的距离,可视性,房屋特点、总体结构布局,房屋穿透损耗估算等)障碍物描述(位置信息、障碍物特征、高度、范围等)信息采集与分析现场勘察流程站型建议基站配置建议采用天线参数天线挂高小区的方位角小区的下倾角小区参数设计现场勘察流程经纬...
