CATIA教程-零件设计-创建旋转槽VIP免费

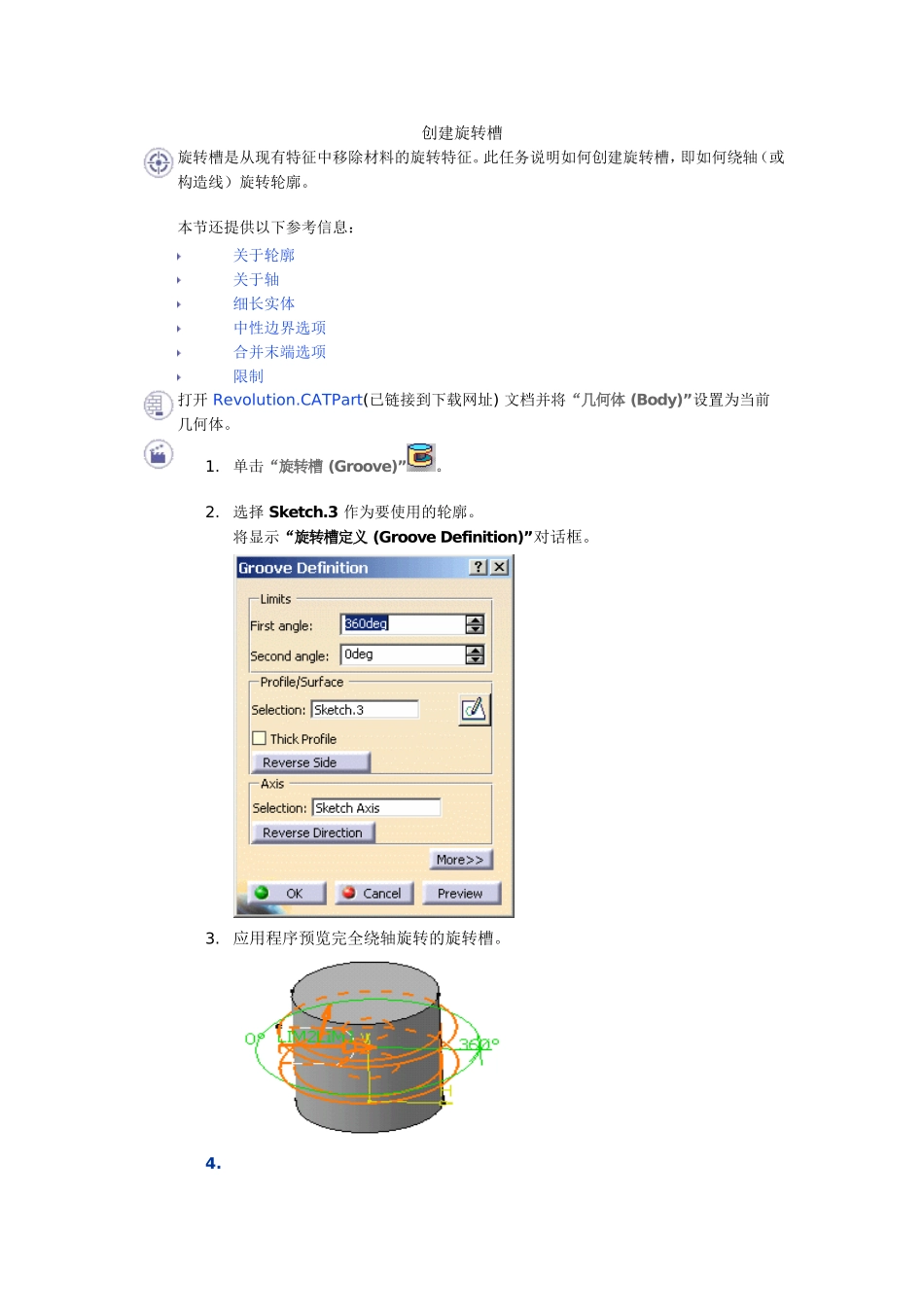

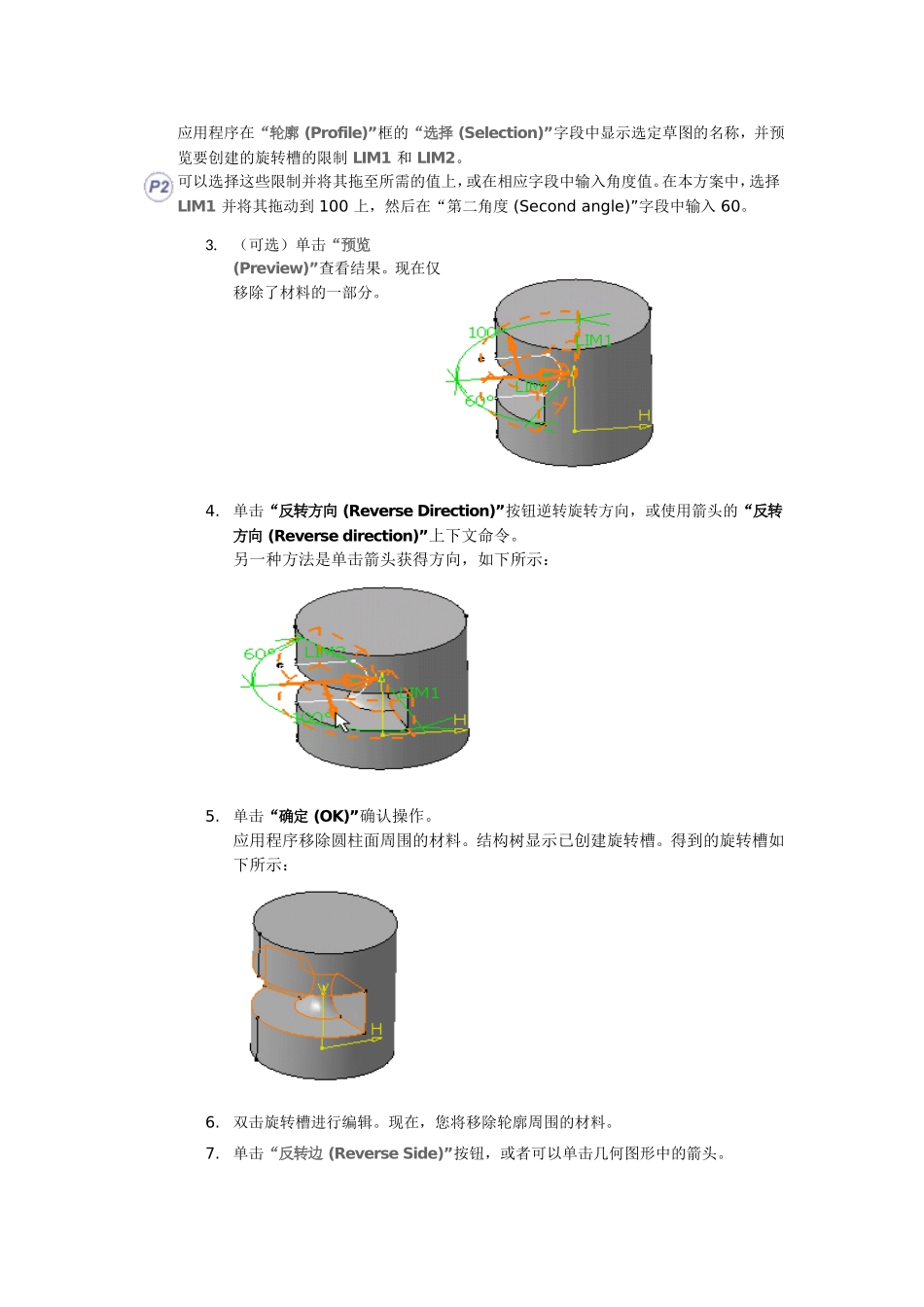

创建旋转槽旋转槽是从现有特征中移除材料的旋转特征。此任务说明如何创建旋转槽，即如何绕轴（或构造线）旋转轮廓。本节还提供以下参考信息：关于轮廓关于轴细长实体中性边界选项合并末端选项限制打开Revolution.CATPart(已链接到下载网址)文档并将“几何体(Body)”设置为当前几何体。1.单击“旋转槽(Groove)”。2.选择Sketch.3作为要使用的轮廓。将显示“旋转槽定义(GrooveDefinition)”对话框。3.应用程序预览完全绕轴旋转的旋转槽。4.应用程序在“轮廓(Profile)”框的“选择(Selection)”字段中显示选定草图的名称，并预览要创建的旋转槽的限制LIM1和LIM2。可以选择这些限制并将其拖至所需的值上，或在相应字段中输入角度值。在本方案中，选择LIM1并将其拖动到100上，然后在“第二角度(Secondangle)”字段中输入60。3.（可选）单击“预览(Preview)”查看结果。现在仅移除了材料的一部分。4.单击“反转方向(ReverseDirection)”按钮逆转旋转方向，或使用箭头的“反转方向(Reversedirection)”上下文命令。另一种方法是单击箭头获得方向，如下所示：5.单击“确定(OK)”确认操作。应用程序移除圆柱面周围的材料。结构树显示已创建旋转槽。得到的旋转槽如下所示：6.双击旋转槽进行编辑。现在，您将移除轮廓周围的材料。7.单击“反转边(ReverseSide)”按钮，或者可以单击几何图形中的箭头。您可以通过“反转边(ReverseSide)”选项选择是在轴和轮廓之间创建材料（这是默认方向），还是在轮廓和现有材料之间创建材料。可以将此选项应用于开放或封闭轮廓。8.输入360作为第一角度值，输入0作为第二角度值。应用程序预览新的旋转槽。9.单击“确定(OK)”确认。轮廓周围的材料已移除。10.可以通过选择曲面来创建旋转槽，如本示例所示：关于轮廓可以从包括多个封闭轮廓的草图创建旋转槽。这些轮廓不能相交，并且必须位于轴的同一侧。还可以定义是需要整个草图还是仅需要子元素。有关更多信息，请参考使用草图的子元素。如果需要可更改草图，可以单击“选择(Selection)”字段并选择几何图形或结构树中的其他草图。还可以使用“选择(Selection)”字段中提供的任一创建上下文命令：创建草图(CreateSketch)：选择任意平面后启动“草图编辑器(Sketcher)”，并按照《草图编辑器用户指南》中介绍的方法绘制所需轮廓的草图。创建接合(CreateJoin)：接合曲面或曲线。请参见接合曲面或曲线。创建提取(CreateExtract)：从非连接子元素生成单独的元素。请参见提取几何图形。如果创建以上任一元素，应用程序将在字段前面显示相应的图标。单击此图标即可编辑元素。如果已选择在混合设计环境中工作，则通过上面提到的上下文命令，随时创建几何元素并聚集到基于草图的特征中。单击图标可打开草图编辑器，然后可以编辑轮廓。完成修改后，“旋转槽定义(GrooveDefinition)”对话框再次出现以允许您完成设计。可以将线框几何图形用作使用轴系功能创建的轮廓和轴。如果在先前未定义轮廓的情况下启动“旋转槽(Groove)”命令，只需单击图标并选择平面来访问草图编辑器，然后绘制所需轮廓。开放轮廓（未由旋转轴封闭）不能用作几何体中的第一个特征。关于轴“轴(Axis)”框中的“选择(Selection)”字段专用于显式选择的轴。在本方案中，轮廓和轴属于同一草图。因此，您不需要选择轴。“选择(Selection)”字段提供用于创建所需方向的上下文命令：创建直线(CreateLine)：请参见创建直线。X轴(XAxis)：当前坐标系原点(0,0,0)的X轴成为轴。Y轴(YAxis)：当前坐标系原点(0,0,0)的Y轴成为轴。Z轴(ZAxis)：当前坐标系原点(0,0,0)的Z轴成为轴。如果创建以上任一元素，应用程序将在“选择(Selection)”的前面显示相应的图标。单击此图标即可编辑元素。细长实体可以在用于创建旋转槽的轮廓的两侧添加厚度。在下面的示例中，使用“厚轮廓(ThickProfile)”选项创建旋转槽。选中此选项可打开整个“旋转槽定义(GrooveDefinition)”对话框，然后可以定义“厚度1(Thickness1)”和“厚度2(Thickness2)”。在本方案中，使用Sketch.8。初始轮廓结果旋转槽轮廓以虚线形式预览。轮廓的两侧已添加了厚度。使用“合并末端(MergeEnds)”选项：应...
