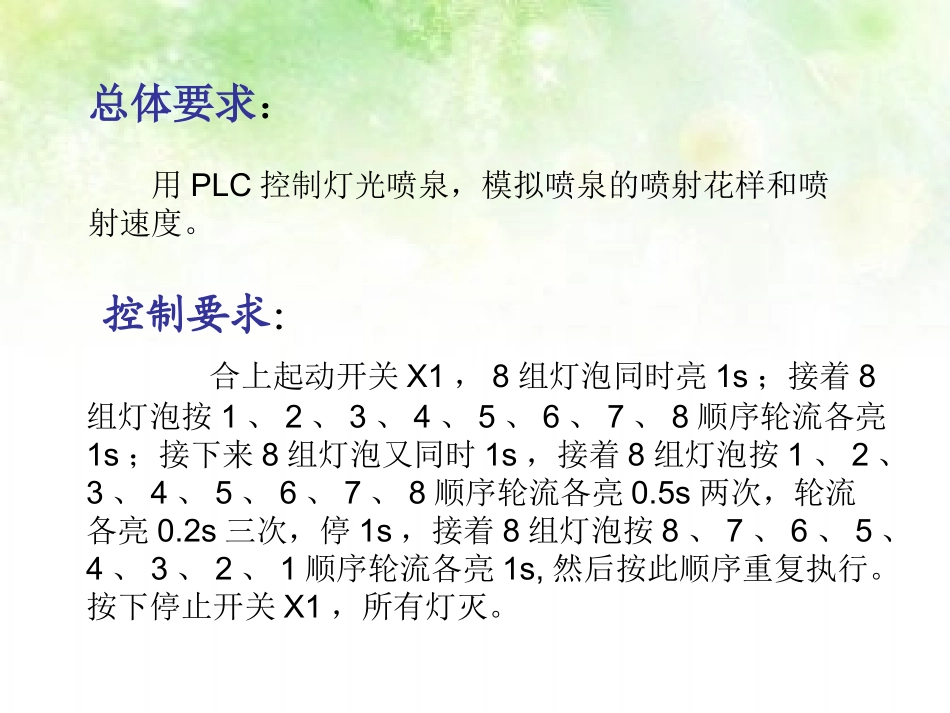

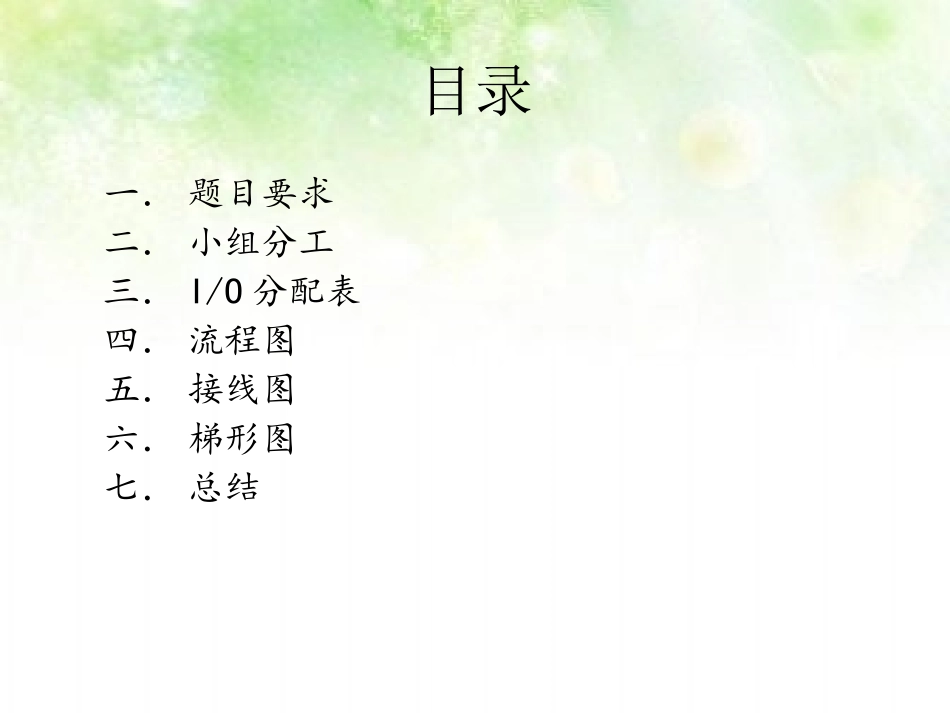

项目四:灯光喷泉的PLC控制系统第九组:杨和圆吴晨王笑目录一.题目要求二.小组分工三.I/O分配表四.流程图五.接线图六.梯形图七.总结总体要求:用PLC控制灯光喷泉,模拟喷泉的喷射花样和喷射速度。控制要求:合上起动开关X1,8组灯泡同时亮1s;接着8组灯泡按1、2、3、4、5、6、7、8顺序轮流各亮1s;接下来8组灯泡又同时1s,接着8组灯泡按1、2、3、4、5、6、7、8顺序轮流各亮0.5s两次,轮流各亮0.2s三次,停1s,接着8组灯泡按8、7、6、5、4、3、2、1顺序轮流各亮1s,然后按此顺序重复执行。按下停止开关X1,所有灯灭。1234567855566688877712345678SDCOM+24V起动喷泉PLC模拟控制系统示意图小组分工:项目四团队王笑吴晨杨和圆编程、指导指导、接线编程PPT制作I/O分配表:功能说明输入元件起动/停止开关X0灯1Y0灯2Y1灯3Y2灯4Y3灯5Y4灯6Y5灯7Y6灯8Y7流程图:开始S20S26S25S24S21S22S23四组灯泡同时亮1s四组灯泡按1—8顺序轮流各亮1s四组灯泡又同时亮1s四组灯泡按1—8顺序轮流各亮0.5s两次轮流各亮0.2s三次停一秒四组灯泡按8—1的顺序轮流各亮1sX0T1K10T2K80T3K10T4K40T5K16T6K10T7K80T1T2T3T4T5T6T7接线图:COMS1X0Y0Y1Y2Y3Y4Y5Y6Y7220VACCOM1COM3COM2PLC梯形图总结•本项目用的是功能指令的编程,程序是按流程图编程,还在不断的改进之中,其中有些问题能通过小组讨论解决,还有些问题如:循环功能在新指令中的应用等还不会使用。此项目的学习与实验,使我们组在交流与思考中不断增加自己的编程能力。第九组:谢谢观赏
