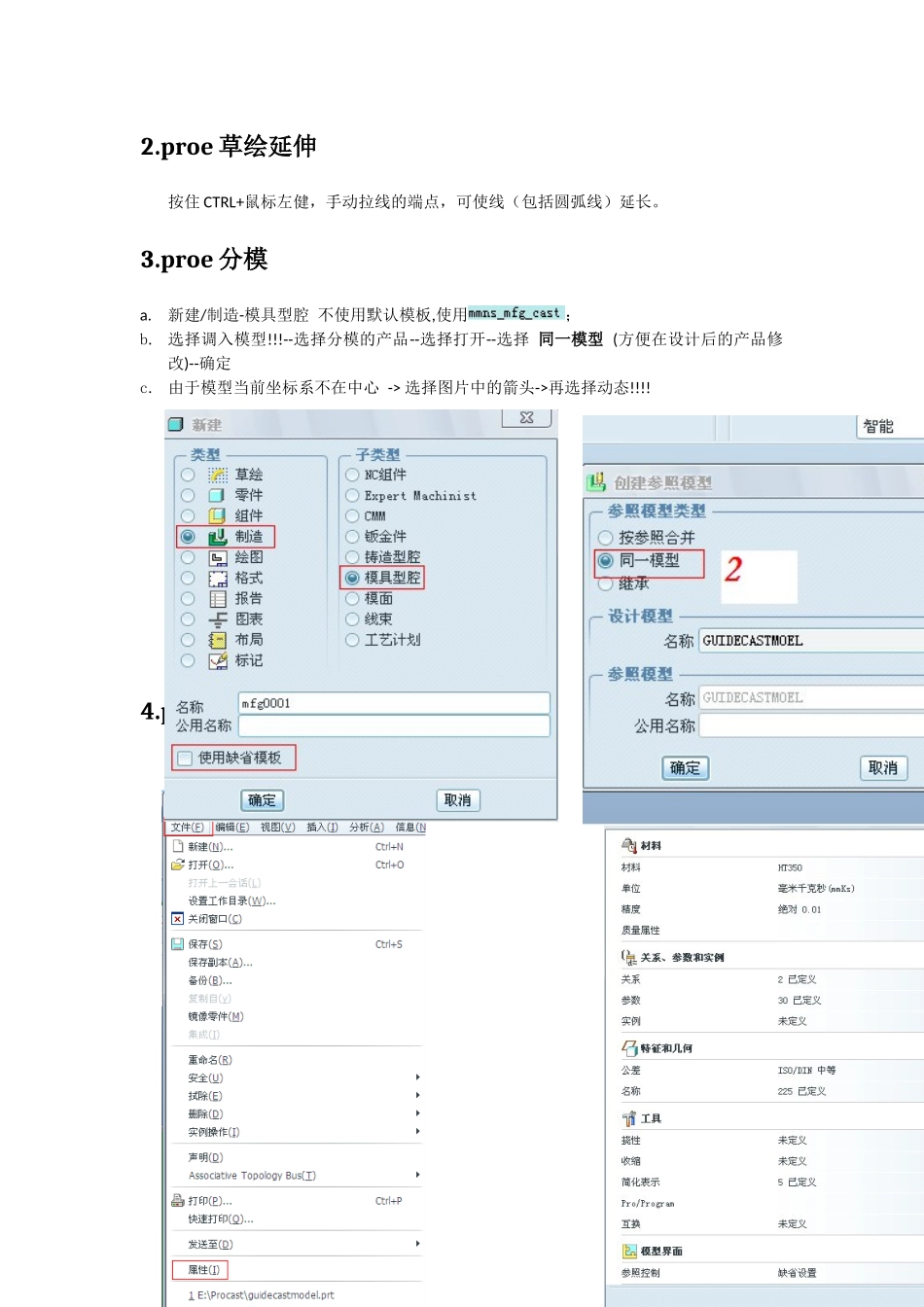

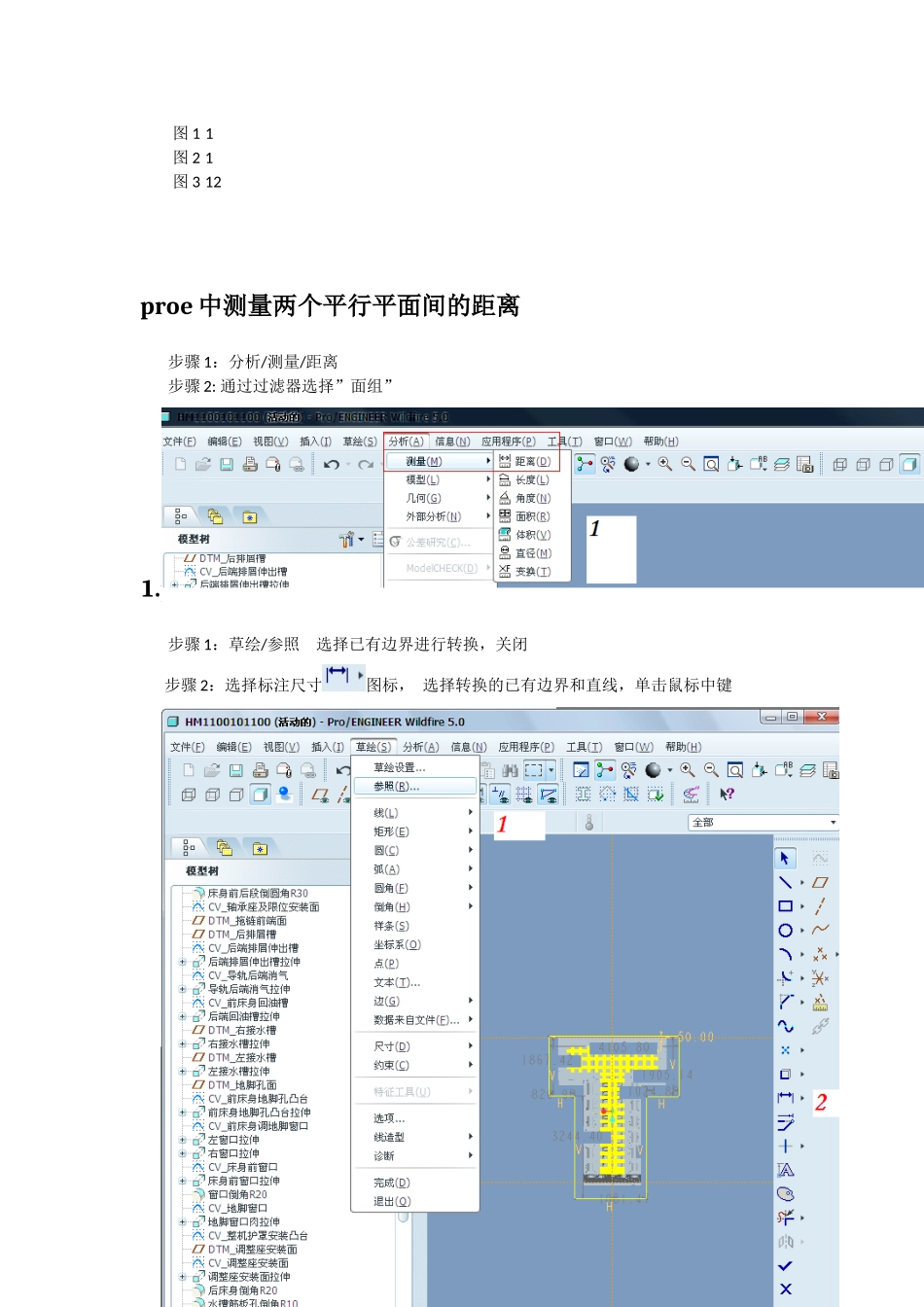

图11图21图312proe中测量两个平行平面间的距离步骤1：分析/测量/距离步骤2:通过过滤器选择”面组”1.proe中测量已有边界与直线之间的尺寸步骤1：草绘/参照选择已有边界进行转换，关闭步骤2：选择标注尺寸图标，选择转换的已有边界和直线，单击鼠标中键2.proe草绘延伸按住CTRL+鼠标左健，手动拉线的端点，可使线（包括圆弧线）延长。3.proe分模a.新建/制造-模具型腔不使用默认模板,使用；b.选择调入模型!!!--选择分模的产品--选择打开--选择同一模型(方便在设计后的产品修改)--确定c.由于模型当前坐标系不在中心->选择图片中的箭头->再选择动态!!!!4.proe中如何查看或更改零件的单位文件/属性/材料/单位装配各零件单位不一致时，可从菜单:应用程序切换到"Mechancia",就会出现单位不统一的提示窗口,点转换即可再次从菜单:应用程序切换回到标准设计环境5.proe草图约束按钮6.proe默认工作目录设置a.在proe图标上鼠标右击，选择属性/快捷方式/起始位置;b.输入工作目录c.双击proe图标，文件7.proe利用旋转建立模型(注意:proe里面要单独绘制中心线生成的旋转轴)a.”文件/新建”，单击确定b.选择“mmns_part_solid”c.选择”旋转”命令,单击”放置”，单击”选择1个项目”、”定义”(编辑旋转特征时，也要先编辑旋转特征，然后编辑旋转特征下的”选择1个项目”、”定义”然后进行草图编辑)d.按要求绘制草图，绘制草图完成后，还要单独绘制旋转轴e.然后默认旋转360°，单击“确定”ok8.proe把实线转换成构造线方法选择圆-点红-Ctrl+G9.proe中固定约束选中草绘图形，右键单击/锁定9.把实线转换为构造线编辑/切换构造10.proe新建草绘1).文件/新建，草绘，绘制如图所示草图。2).文件/保存副本/新名称中输入一个不同的新名字比如“mill”,单击”确定”3).选择”文件/关闭窗口”4)文件/新建/零件/实体，在”名称”后面输入新名称”millingc-cutter”,去掉”使用缺省模板”前面的对号(在前面的小方框点击一下即可)，选择最后一个”mmns_part_solid”模板点击“确定”按钮5).单击”拉伸”按钮，打开设计图标板，然后选择”放置”，”定义”草绘平面选择RIGHT(上面两种方法都可以)，点击”草绘”绘制一个直径为5的圆，单击””完成草图，输入拉伸深度为”150”,点击拉伸确定。最后生成刀柄。6)创建铣刀a.在主菜单中依次选择”插入”/”混合”/”伸出项”二维草图，单击“参照”，拖动使草图中心和刀柄中心对齐，单击”草图/坐标系”，在图形中心建立坐标系，点击草图√确认按钮.11.proe配置文件的两个例子（1）标注尺寸时，尺寸随着图形缩放而不知所踪，这时候可按如下配置.图3()(2)关于草图尺寸锁定的运用(2)关于草图尺寸的锁定如上述方法在proe设置文件中增加一参数：sketcher_lock_modified_dimsyes.该参数的意思即为草绘中锁定已修改的尺寸，当然，后面的参数值须设为yes才行.12．proe草图保持图形比例不变的标注方法(1)绘制好草图后，选择“1”创建定义尺寸，先按照预定或者图示(二维模型)的大概外形粗标一遍(保持相对位置)，如2中红色方框中的带有小数点的数字；(2)框选整个图形；(3)选择“3”修改，弹出“修改尺寸”对话框；(4)步骤4，勾选“再生”前面的对号；(5)步骤5，在方框中输入数值。(黑色框选的数字表示当前正在修改的尺寸)(6)步骤6，全部尺寸修改完毕后，在再生前面的方框内勾选，然后单击对号，确定就可以生成新的草图了。13.proe标注圆弧的角度左键选择圆弧端点-圆心-圆弧端点，单击中键滚轮即可。14.proe草绘时确定草图平面当忘记草绘平面时，可以单击“草绘->草绘设置”，单击草绘对话中“放置->草绘平面”，这时的草绘平面颜色高亮显示，也可以在这里更改草绘平面。15.草图的缩放与旋转1.在草绘工具栏中单击“选择项目”按钮2.选择草绘图形，点开“镜像”工具栏，选择”缩放与旋转”按钮就可以对草图进行平移和旋转16.“动态修剪”中的其他功能1.打开“动态修剪”，选择“拐角”(或边界修剪)a.对于两条相交的十字线，分别选择要保留的部分，然后其余部分被裁剪；b.对于两个未相交的图元，相当于cad中的延伸；2.打开“动态修剪”，选择“分割图元”a.相当于cad中的打断17.标注直...
