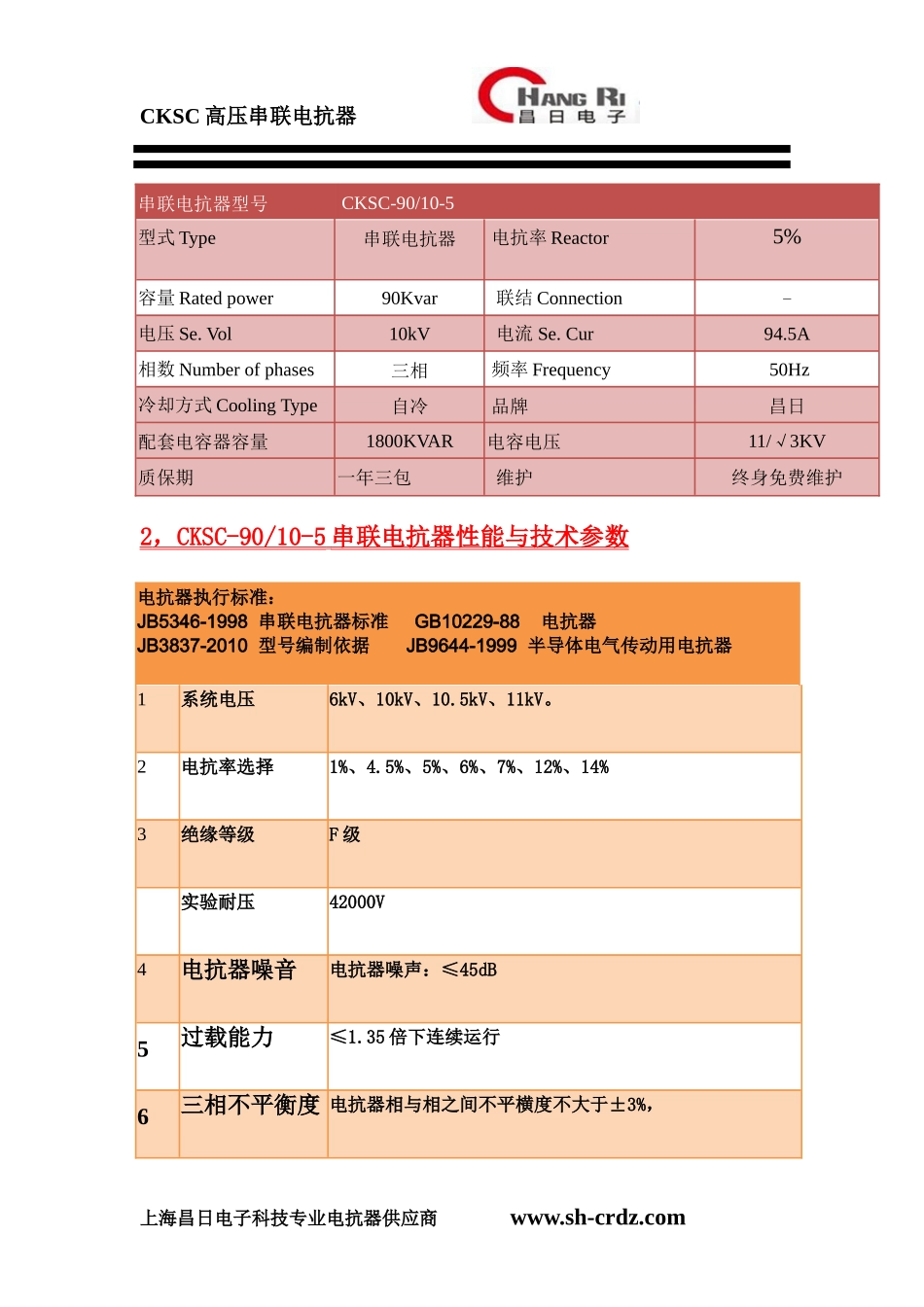

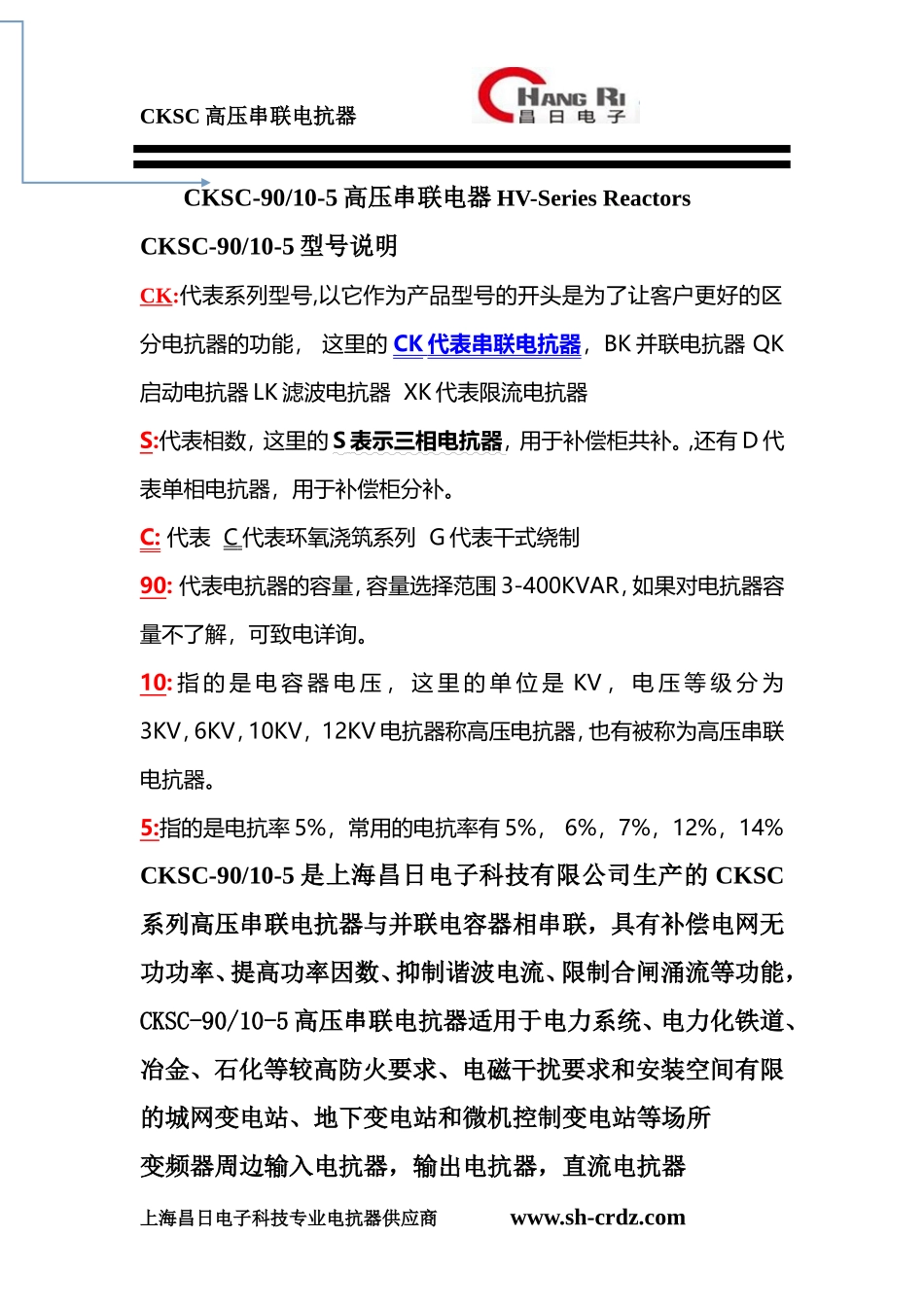

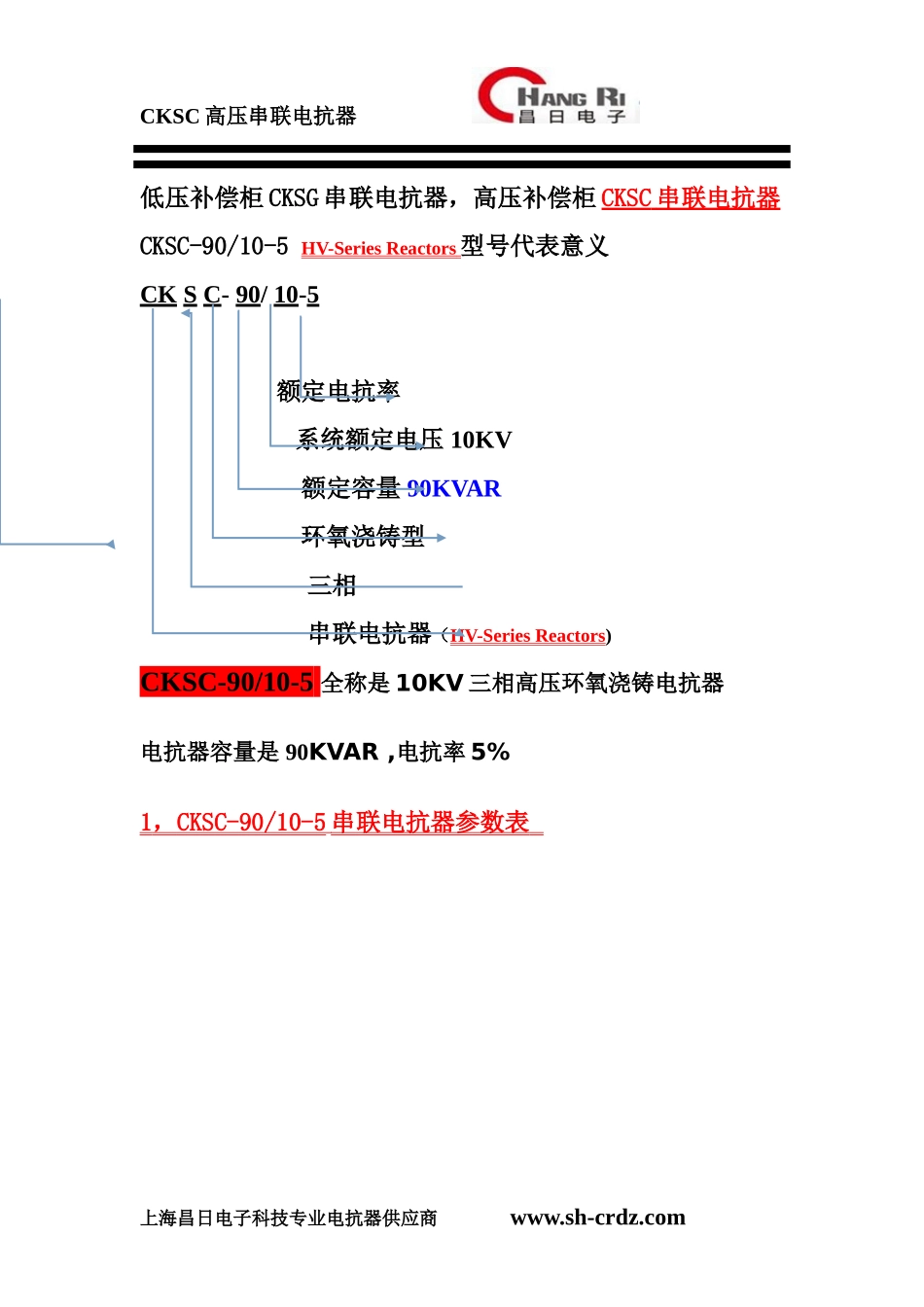

CKSC高压串联电抗器CKSC-90/10-5高压串联电器HV-SeriesReactorsCKSC-90/10-5型号说明CK:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电抗器的功能，这里的CK代表串联电抗器，BK并联电抗器QK启动电抗器LK滤波电抗器XK代表限流电抗器S:代表相数，这里的S表示三相电抗器，用于补偿柜共补。,还有D代表单相电抗器，用于补偿柜分补。C:代表C代表环氧浇筑系列G代表干式绕制90:代表电抗器的容量，容量选择范围3-400KVAR，如果对电抗器容量不了解，可致电详询。10:指的是电容器电压，这里的单位是KV，电压等级分为3KV，6KV，10KV，12KV电抗器称高压电抗器，也有被称为高压串联电抗器。5:指的是电抗率5%，常用的电抗率有5%，6%，7%，12%，14%CKSC-90/10-5是上海昌日电子科技有限公司生产的CKSC系列高压串联电抗器与并联电容器相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，CKSC-90/10-5高压串联电抗器适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所变频器周边输入电抗器，输出电抗器，直流电抗器上海昌日电子科技专业电抗器供应商www.sh-crdz.comCKSC高压串联电抗器低压补偿柜CKSG串联电抗器，高压补偿柜CKSC串联电抗器CKSC-90/10-5HV-SeriesReactors型号代表意义CKSC-90/10-5额定电抗率系统额定电压10KV额定容量90KVAR环氧浇铸型三相串联电抗器（HV-SeriesReactors)CKSC-90/10-5全称是10KV三相高压环氧浇铸电抗器电抗器容量是90KVAR,电抗率5%1，CKSC-90/10-5串联电抗器参数表上海昌日电子科技专业电抗器供应商www.sh-crdz.comCKSC高压串联电抗器2，CKSC-90/10-5串联电抗器性能与技术参数电抗器执行标准：JB5346-1998串联电抗器标准GB10229-88电抗器JB3837-2010型号编制依据JB9644-1999半导体电气传动用电抗器1系统电压6kV、10kV、10.5kV、11kV。2电抗率选择1%、4.5%、5%、6%、7%、12%、14%3绝缘等级F级实验耐压42000V4电抗器噪音电抗器噪声：≤45dB5过载能力≤1.35倍下连续运行6三相不平衡度电抗器相与相之间不平横度不大于±3%，上海昌日电子科技专业电抗器供应商www.sh-crdz.com串联电抗器型号CKSC-90/10-5型式Type串联电抗器电抗率Reactor5%容量Ratedpower90Kvar联结Connection-电压Se.Vol10kV电流Se.Cur94.5A相数Numberofphases三相频率Frequency50Hz冷却方式CoolingType自冷品牌昌日配套电容器容量1800KVAR电容电压11/√3KV质保期一年三包维护终身免费维护CKSC高压串联电抗器7电感量误差控制在+3%以内8海拔高度不超过2000米。9运行环境温度-25℃～＋45℃，10相对湿度相对湿度不超过90％。11周围环境无有害气体，无易燃易爆物品，良好的通风。12包装托盘木箱包装13制造商上海昌日电子科技有限公司3，CKSC-90/10-5电抗器外形示意图4，CKSC-90/10-5串联电抗器结构特点上海昌日电子科技专业电抗器供应商www.sh-crdz.comCKSC高压串联电抗器1CKSC-90/10-5串联电抗器气隙不改变CKSC-90/10-5其铁芯材料采用的是优质的进口硅钢片，芯柱被多个气隙分成均匀的小段。气隙的隔绝介质采用的是环氧布板，这样就能够保证气隙在长期运行中不发生变化。2CKSC-90/10-5串联电抗器铁芯的端面处理铁芯的端面采用了优质的硅钢片端面胶，它的粘合力非常强，能够使硅钢片紧紧地粘结一起，不仅有效地减小了运行时的噪音，并且防潮防尘性能也十分优异。3CKSC-90/10-5串联电抗器采用环氧浇注型好处高压串联电抗器的整个外形呈环氧浇注型，其内外线圈的敷设采用了环氧玻璃网格分布方法，并且是采用F级环氧浇注体系在真空状态下进行浇注，不仅具有强大的绝缘性能，而且还具有极高的机械强度，即使是受到大电流冲击也不会开裂，环氧浇注线圈具有防水、局部放电量低等优点，即使是在极其恶劣的环境条件下也能安全运行。4CKSC-90/10-5串联电抗器防震处理环氧浇注线圈的上下端都采用了环氧垫块和硅橡胶防震垫，能够有效减小线圈运行时的震动强度CKSC-90/10-5三相高压环氧浇注电抗器实物图上海昌日电子科技专业电抗器供应商www.sh-crdz.comCKSC高压串联电抗器CKSC-90/10-5高压串联电...
