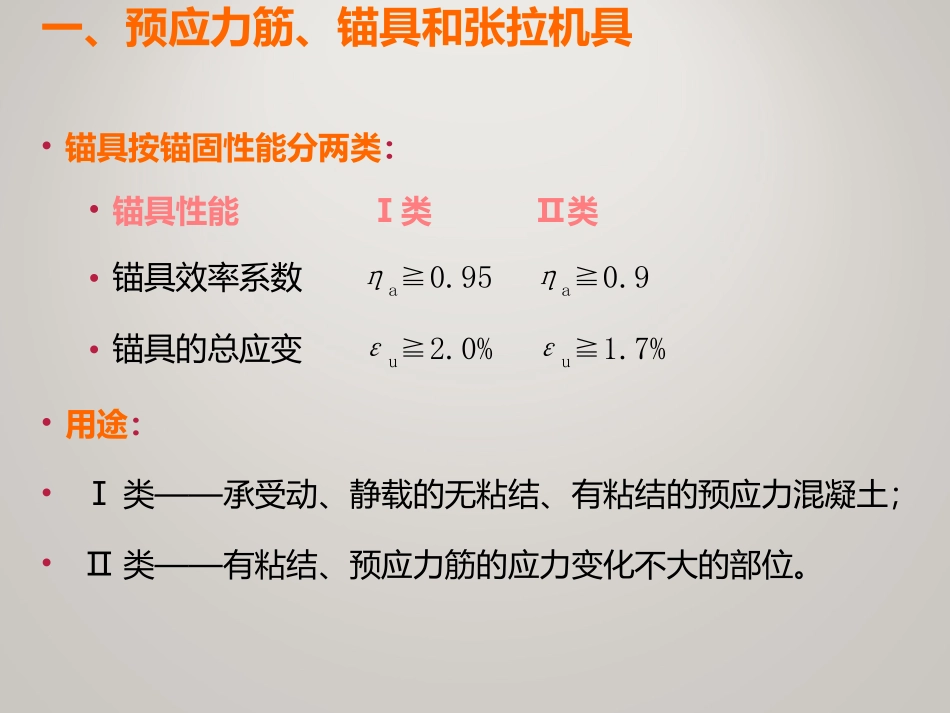

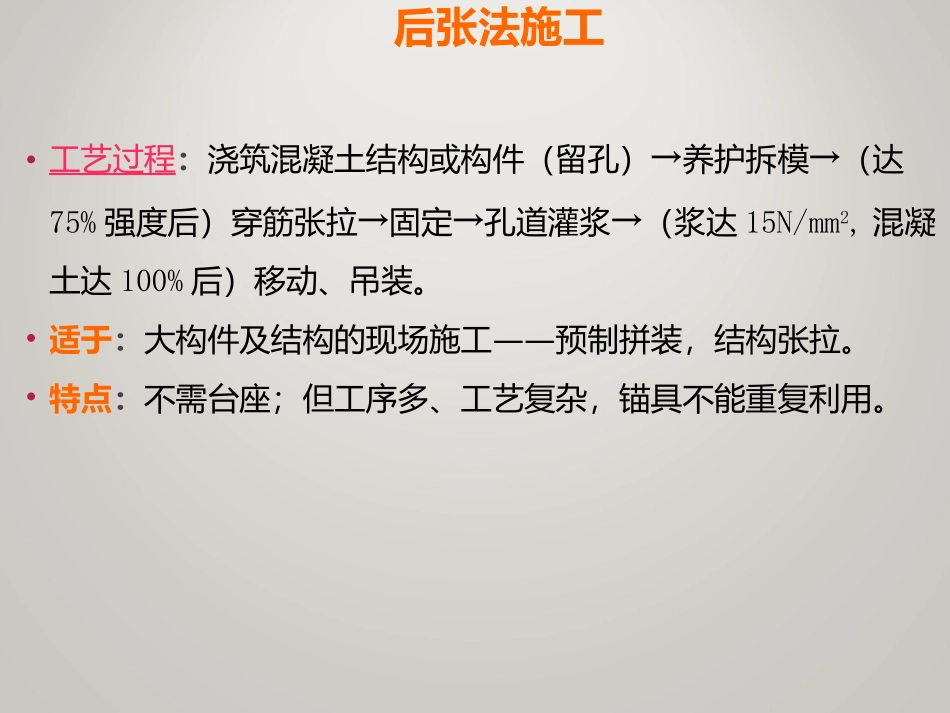

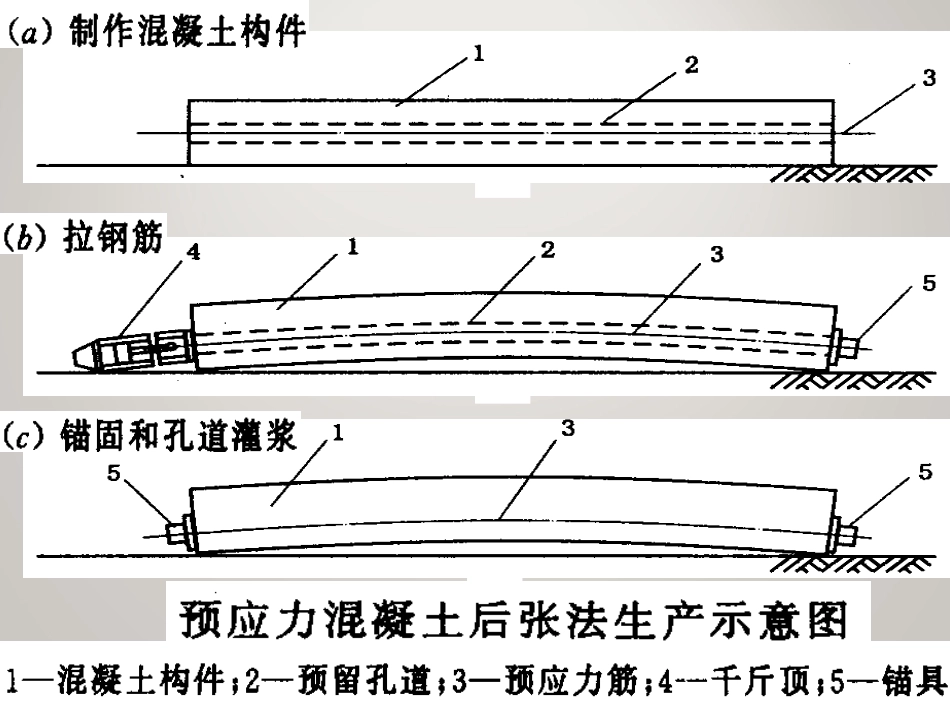

后张法施工•工艺过程：浇筑混凝土结构或构件（留孔）→养护拆模→（达75%强度后）穿筋张拉→固定→孔道灌浆→（浆达15N/mm2,混凝土达100%后）移动、吊装。•适于：大构件及结构的现场施工——预制拼装，结构张拉。•特点：不需台座；但工序多、工艺复杂，锚具不能重复利用。一、预应力筋、锚具和张拉机具•锚具按锚固性能分两类：•锚具性能Ⅰ类Ⅱ类•锚具效率系数ηa≧0.95ηa≧0.9•锚具的总应变εu≧2.0%εu≧1.7%•用途：•Ⅰ类——承受动、静载的无粘结、有粘结的预应力混凝土；•Ⅱ类——有粘结、预应力筋的应力变化不大的部位。（一）单根粗筋（直径18～36MM）：•1、锚具：•（1）螺丝端杆锚具螺杆45#钢，钢筋冷拉前焊接好；螺母、垫板用Q235钢•适于:直径18～36mm筋。•（2）帮条锚具–（帮条与预应力筋同级，–互成120°，E50焊条；–垫板用3#钢），•适于:冷拉HRB335、HRB400级筋；•（3）镦头锚具精轧螺纹钢筋的预应力筋主要用于连续梁桥和连续刚构桥的腹板内竖向预应力筋，提高截面的抗剪能力。螺丝端杆锚具帮条锚具2、预应力筋制作：•工序：下料→对焊→冷拉。•下料长度计算：•①当两端用螺丝端杆锚具时——nd)(llll15211)1(22钢筋下料长度：②当一端用螺杆、一端用帮条时:ndlllll)1)(1(13521钢筋下料长度：YL-60拉杆式千斤顶3、张拉设备：拉杆式千斤顶（YL－60）；•穿心式千斤顶（YC－60、YC－20、YC－18）。YC60型千斤顶工作原理图配装撑脚和拉杆后的外貌图穿心式千斤顶前卡式千斤顶（二）钢筋束、钢绞线束：•1、锚具：•张拉端——•JM－12型锚具：锚环、夹片用45#钢。•可锚3～6根直径12的光圆、螺纹HRB500级筋或钢绞线；•KT－Z型锚具：可锚3～6根直径12的HRB400~500级筋•单孔夹片式锚具：二片式、三夹片（直、斜开缝）；•多孔夹片式锚具：XM型、QM型、OV型、BS型…•非张拉端——钢筋可用镦头锚具（固定板）；•钢绞线可用挤压锚具钢绞线一般成盘供货至施工现场。现场下料时，应用钢管和型钢架夹持钢绞线盘，以免开盘时钢绞线弹伤人。JM12锚具镦头锚具JM12锚具JM12锚具(a)l1JM12－6锚具KTZ型锚具锚环锚塞(a)组装图锚环夹片钢绞线(b)锚环(c)三夹片式夹片(e)斜开缝夹片(d)二夹片式夹片单孔夹片式锚具vlm型工作锚板、夹片多孔夹片锚固体系多孔锚固体系构造图•2、筋的制作：•工序：冷拉→下料→编束。•下料长度l：•两端张拉：l＝l0＋2a•一端张拉：l＝l0＋a＋b•a－－张拉端留量（600～850mm，由机具定）•b－－非张拉端外露长度（80～100mm）••3、张拉设备：•锥锚式千斤顶（YZ60、YZ85）•――用于KT－Z及钢制锥形锚具；•穿心式千斤顶（YC60、YC120）•――用于KT－Z及JM－12、JM－15锚具•大孔径穿心式千斤顶（YCD、YCQ、YCW型）•－－用于大吨位钢绞线束（群锚）锥锚式千斤顶构造简图YCD型千斤顶工作示意图工具锚缸体顶压器工作锚活塞YCQ型千斤顶的操作顺序（三）钢丝束：•1、锚具：•张拉端——•锥形螺杆锚具（由锥形螺杆、套筒、螺母组成，锚14、16、20、24、28根φb5钢丝束等）；•钢质锥形锚具（由锚环、锚塞组成，锚18根以下φ5钢丝）；•镦头锚具（DM5A，锚12～54根φ5钢丝）。•非张拉端——用镦头锚具（锚板），DM5B准备穿的预应力钢绞丝束锥形螺杆锚具钢质锥形锚具镦头锚具钢丝束的编束锥形螺杆锚具的预紧锥形螺杆锚具与拉杆式千斤顶的安装示意图二、有粘结后张法施工工艺•1、要求：位置准确；内壁光滑；•端部预埋钢板垂直于孔道轴线（中心线）；•直径、长度、形状满足设计要求（直径与锚具及筋有关）。•2、方法：•①钢管抽芯法（直孔）——钢管应平直、光滑，用前刷油；每根长≯15米，每端伸出500mm；两根接长，中间用木塞及套管连接；用钢筋井字架固定，@≯1米；浇混凝土后每10～15分钟转动一次；混凝土初凝后、终凝前抽管；抽管先上后下，边转边拔。（灌浆孔间距≯12米）（一）孔道留设：•②胶管抽芯法－－用于长孔或曲线孔。有一定刚度或充压；钢筋井字架@≯0.5米；混凝土达一定强度后拔管。•③埋管法－－预埋螺旋管。可先穿筋，接头严密，有一定刚度；井字架@≯0.8米；灌浆孔间距≯3...
