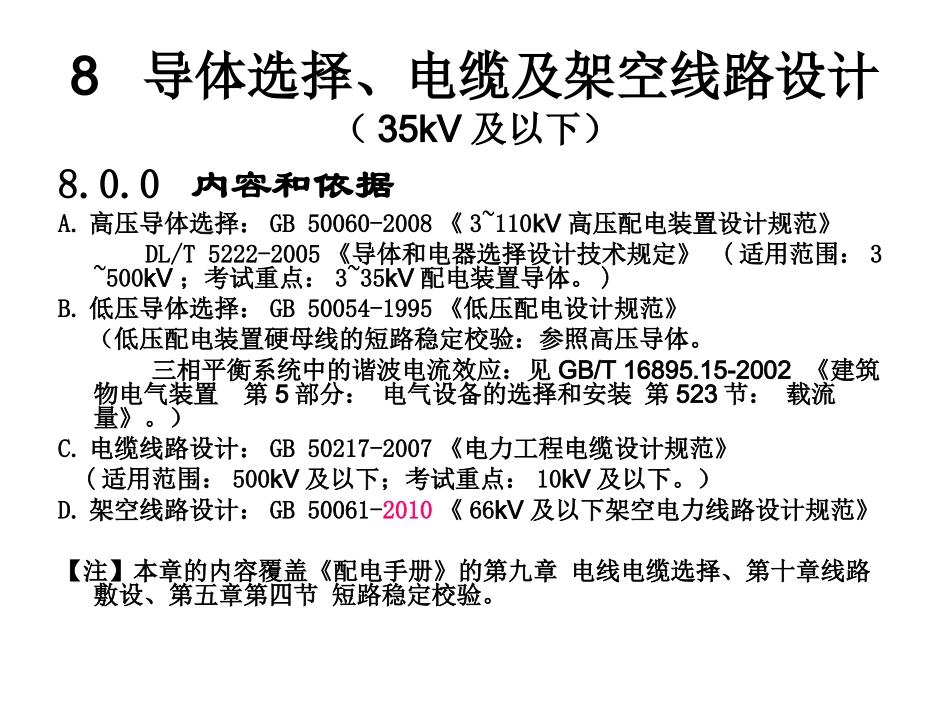

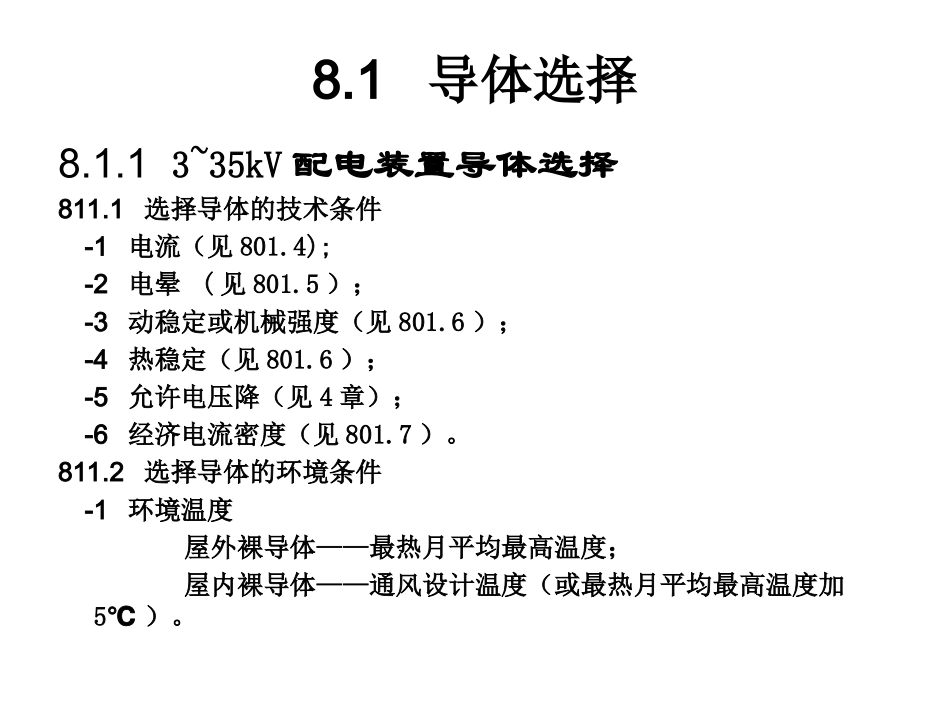

8导体选择、电缆及架空线路设计（35kV及以下）8.0.0内容和依据A.高压导体选择：GB50060-2008《3~110kV高压配电装置设计规范》DL/T5222-2005《导体和电器选择设计技术规定》(适用范围：3~500kV；考试重点：3~35kV配电装置导体。)B.低压导体选择：GB50054-1995《低压配电设计规范》（低压配电装置硬母线的短路稳定校验：参照高压导体。三相平衡系统中的谐波电流效应：见GB/T16895.15-2002《建筑物电气装置第5部分：电气设备的选择和安装第523节：载流量》。）C.电缆线路设计：GB50217-2007《电力工程电缆设计规范》(适用范围：500kV及以下；考试重点：10kV及以下。）D.架空线路设计：GB50061-2010《66kV及以下架空电力线路设计规范》【注】本章的内容覆盖《配电手册》的第九章电线电缆选择、第十章线路敷设、第五章第四节短路稳定校验。8.1导体选择8.1.13~35kV配电装置导体选择811.1选择导体的技术条件-1电流（见801.4);-2电晕(见801.5）；-3动稳定或机械强度（见801.6）；-4热稳定（见801.6）；-5允许电压降（见4章）；-6经济电流密度（见801.7）。811.2选择导体的环境条件-1环境温度屋外裸导体——最热月平均最高温度；屋内裸导体——通风设计温度（或最热月平均最高温度加5℃）。3~35kV配电装置导体选择（续）-2日照*计算日照的附加温升时，日照强度取0.1W/cm2，风速取0.5m/s。*按经济电流密度选择的导体，可不计日照的影响。-3风速最大风速取离地面10m高、30年一遇的10min平均最大风速。-4污秽主要影响外绝缘。污秽分级和爬电比距见7章或DL/T5222附录C。-5海拔影响外绝缘和散热。裸导体载流量在不同海拔及环境温度下的综合校正系数见DL/T5222附录表D11。【注】*屋内配电装置可不校验-2、-3、-4款。*地震烈度见7章。3~35kV配电装置导体选择（续）811.3导体材料的选择*载流导体一般选用铝、铝合金或铜材料。*工作电流较大且位置特别狭窄或对铝有较严重腐蚀的场所，宜选铜导体。*钢母线只用在工作电流小而短路电动力大或不重要的场合。811.4按电流选择导体-1载流量不得小于最大持续工作电流。-2裸导体的载流量见DL/T5222附录D，其计算条件如下：*最高允许温度70℃者：基准环境温度25℃、无风、无日照、辐射散热系数和吸热系数均为0.5、不涂漆。*最高允许温度80℃者：基准环境温度25℃、日照0.1W/cm2、风速0.5m/s且与管形导体垂直、海拔1000m、辐射散热系数和吸热系数均为0.5、不涂漆。-3最高工作温度：普通导体不宜超过70℃（接触面镀锡、搪锡时，可提高到85℃）；钢芯铝线及管形导体可按不超过80℃考虑（计及日照影响）。3~35kV配电装置导体选择（续）-4载流量的校正：*按海拔和环境温度校正，见DL/T5222附录表D11；*对屋外导体，应计及日照影响，见DL/T5222附录D（最高允许温度80℃的载流量已计及）；*采用多导体结构时，应考虑邻近效应和热屏蔽的影响。811.5电晕校验*110kV及以上的裸导体才校验。非本节重点，仅介绍概念。*电晕是带电体尖凸表面的高场强使大气分子电离而形成的放电，将增加电网损耗，引发无线电干扰。*要求：在1.1倍最高工作相电压下，晴天夜晚不应出现可见电晕，户外晴天无线电干扰电压不宜大于500μV。*电晕临界电压的计算见DL/T5222式7.17。*110kV导体最小规格（海拔不超过1000m、常用相间距离下）：软导线LGJ-70；管形导体d≥20。3~35kV配电装置导体选择（续）811.6短路稳定校验-1短路电流的计取，同7章。-2用熔断器保护时，对短路稳定校验的要求有不同提法。*DL/T5222中规定：“仅用熔断器保护的导体和电器可不验算热稳定；除用有限流作用的熔断器保护者外，导体和电器的动稳定仍应验算。”（熔断器有限流作用时，可不验算动稳定。）*原GB50060-1992的提法：“用高压限流熔断器保护的导体和电器，可根据限流熔断器的特性验算其动稳定和热稳定。”现GB50060-2009已改为与DL/T5222一致。-3短路电流的电磁效应和导体的动稳定校验，见《配电手册》第五章P207~209。硬导体的最大允许应力有不同的数据：DL/T5222的表7.3.3（硬铜为170MPa，铝合金按牌号）；《指导书》的表8-1-2（硬铝/硬铜为70/140MPa）；《配电手册》的P208和P213表5-10（硬铝/硬铜为120/170MPa）...
