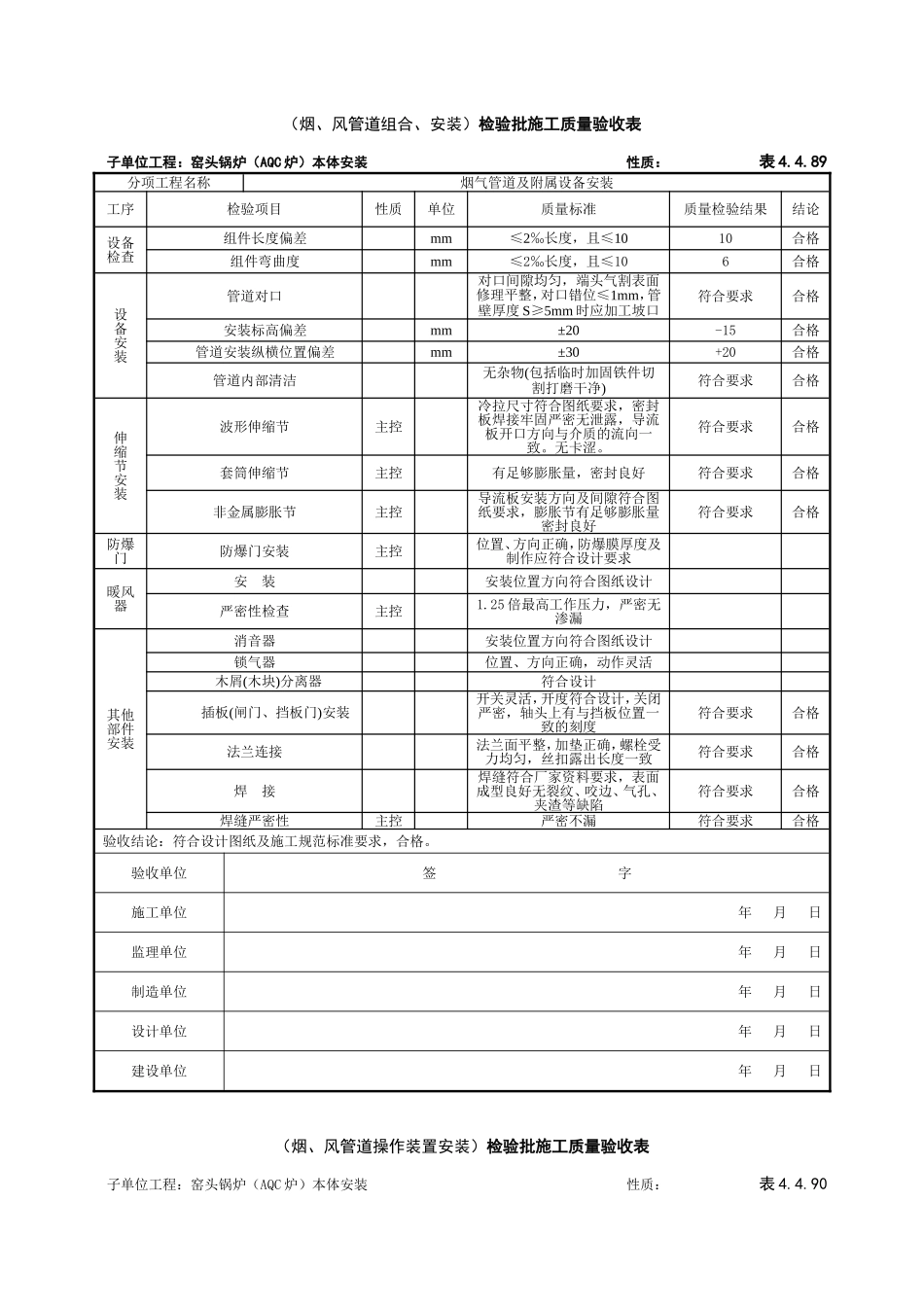

（烟、风管道组合、安装）检验批施工质量验收表子单位工程：窑头锅炉（AQC炉）本体安装性质：表4.4.89分项工程名称烟气管道及附属设备安装工序检验项目性质单位质量标准质量检验结果结论设备检查组件长度偏差mm≤2‰长度，且≤1010合格组件弯曲度mm≤2‰长度，且≤106合格设备安装管道对口对口间隙均匀，端头气割表面修理平整，对口错位≤1mm，管壁厚度S≥5mm时应加工坡口符合要求合格安装标高偏差mm±20-15合格管道安装纵横位置偏差mm±30+20合格管道内部清洁无杂物(包括临时加固铁件切割打磨干净)符合要求合格伸缩节安装波形伸缩节主控冷拉尺寸符合图纸要求，密封板焊接牢固严密无泄露，导流板开口方向与介质的流向一致。无卡涩。符合要求合格套筒伸缩节主控有足够膨胀量，密封良好符合要求合格非金属膨胀节主控导流板安装方向及间隙符合图纸要求，膨胀节有足够膨胀量密封良好符合要求合格防爆门防爆门安装主控位置、方向正确，防爆膜厚度及制作应符合设计要求暖风器安装安装位置方向符合图纸设计严密性检查主控1.25倍最高工作压力，严密无渗漏其他部件安装消音器安装位置方向符合图纸设计锁气器位置、方向正确，动作灵活木屑(木块)分离器符合设计插板(闸门、挡板门)安装开关灵活，开度符合设计，关闭严密，轴头上有与挡板位置一致的刻度符合要求合格法兰连接法兰面平整，加垫正确，螺栓受力均匀，丝扣露出长度一致符合要求合格焊接焊缝符合厂家资料要求，表面成型良好无裂纹、咬边、气孔、夹渣等缺陷符合要求合格焊缝严密性主控严密不漏符合要求合格验收结论：符合设计图纸及施工规范标准要求，合格。验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日（烟、风管道操作装置安装）检验批施工质量验收表子单位工程：窑头锅炉（AQC炉）本体安装性质：表4.4.90分项工程名称烟气管道及附属设备安装工序检验项目性质单位质量标准质量检验结果结论设备安装操作装置布置符合设计，布置正确，排列整齐，操作方便符合要求合格万向接头连接管角度≤30°符合要求合格传动装置动作试验操作灵活可靠符合要求合格开关标记开度指示明显清晰，与实际开度相符符合要求合格验收结论：符合设计图纸及施工规范标准要求，合格。验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日（烟、风管道闸门安装）检验批施工质量验收表子单位工程：窑头锅炉（AQC炉）本体安装性质：表4.4.91分项工程名称烟气管道及附属设备安装工序检验项目性质单位质量标准质量检验结果结论设备设备外观检查设备外观无损伤、裂纹、锈蚀、压扁等缺陷符合要求合格检查外形尺寸mm符合厂家技术文件符合要求合格材质检查符合设计要求符合要求合格开启方向与设计要求一致符合要求合格设备安装安装位置、方向安装位置正确，安装方向与图纸一致，操作方便符合要求合格法兰连接加垫正确，严密不漏，螺栓受力均匀，丝扣露出一致符合要求合格闸门开关检查开关灵活，开度符合要求，操作方便符合要求合格密封风系统内部清洁走向正确工艺美观符合要求合格验收结论：符合设计图纸及施工规范标准要求，合格。验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日（烟风管道支吊架安装）检验批施工质量验收表子单位工程：窑头锅炉（AQC炉）本体安装性质：表4.4.94分项工程名称烟气管道及附属设备安装工序检验项目性质单位质量标准质量检验结果结论设备检查外观无严重锈蚀、损伤、变形符合要求合格外形尺寸符合图纸符合要求合格零部件数量齐全符合要求合格材质符合图纸设计要求符合要求合格设备安装安装位置符合图纸设计要求符合要求合格安装的形式形式、规格符合设计文件的规定符合要求合格安装标高mm与图纸设计一致符合要求合格安装方向方向正确符合要求合格支吊架承载受力均匀符合要求合格验收结论：符合设计图纸及施工规范标准要求，合格。验收单位签字施工单位年月日监理单位年月日制造单位年月日设计单位年月日建设单位年月日（分离器组合、安装）检验批施工质量验收表子单位工程：窑头锅炉（AQC炉）本体安装性质：表4.4.95分项工程...
