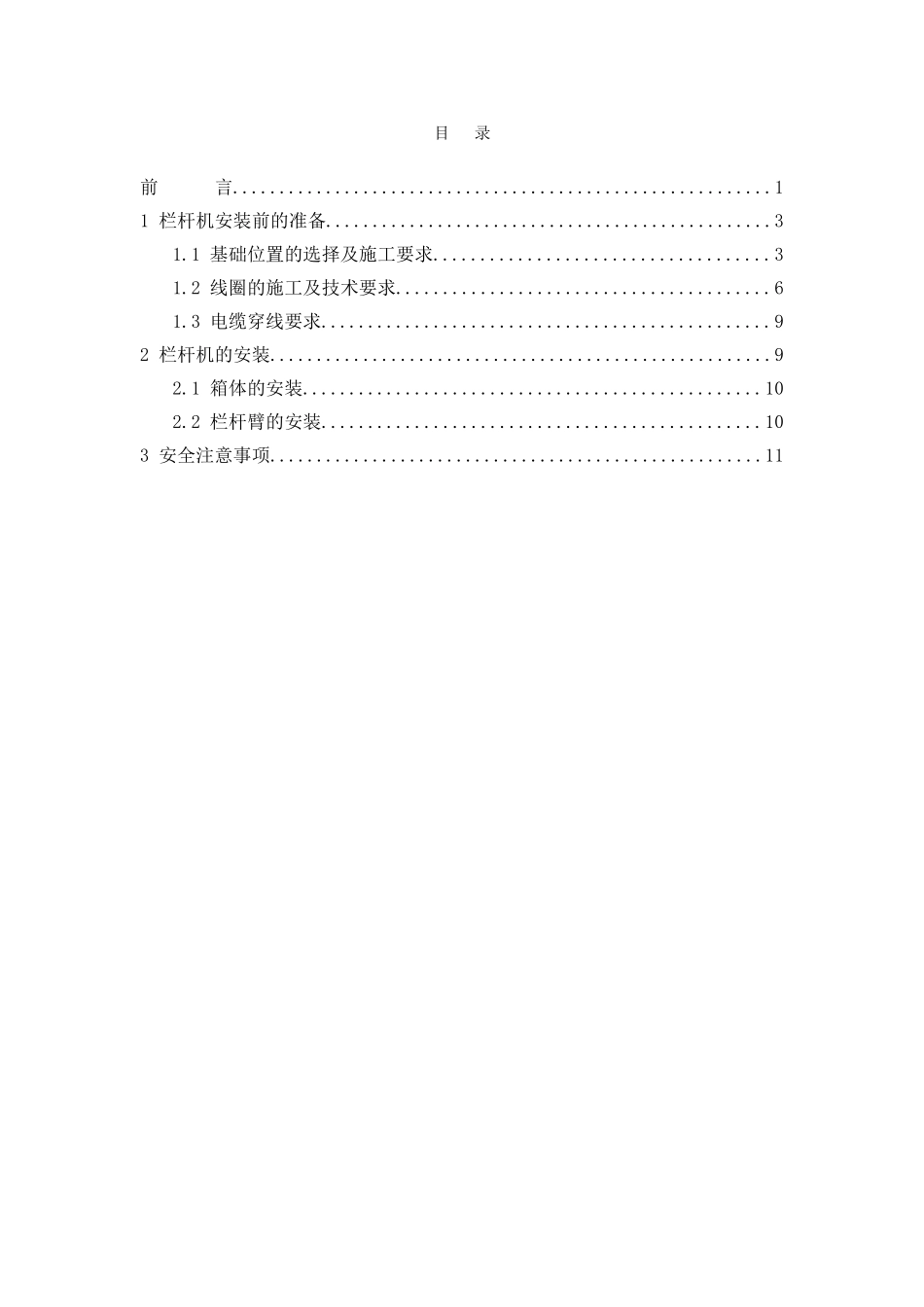

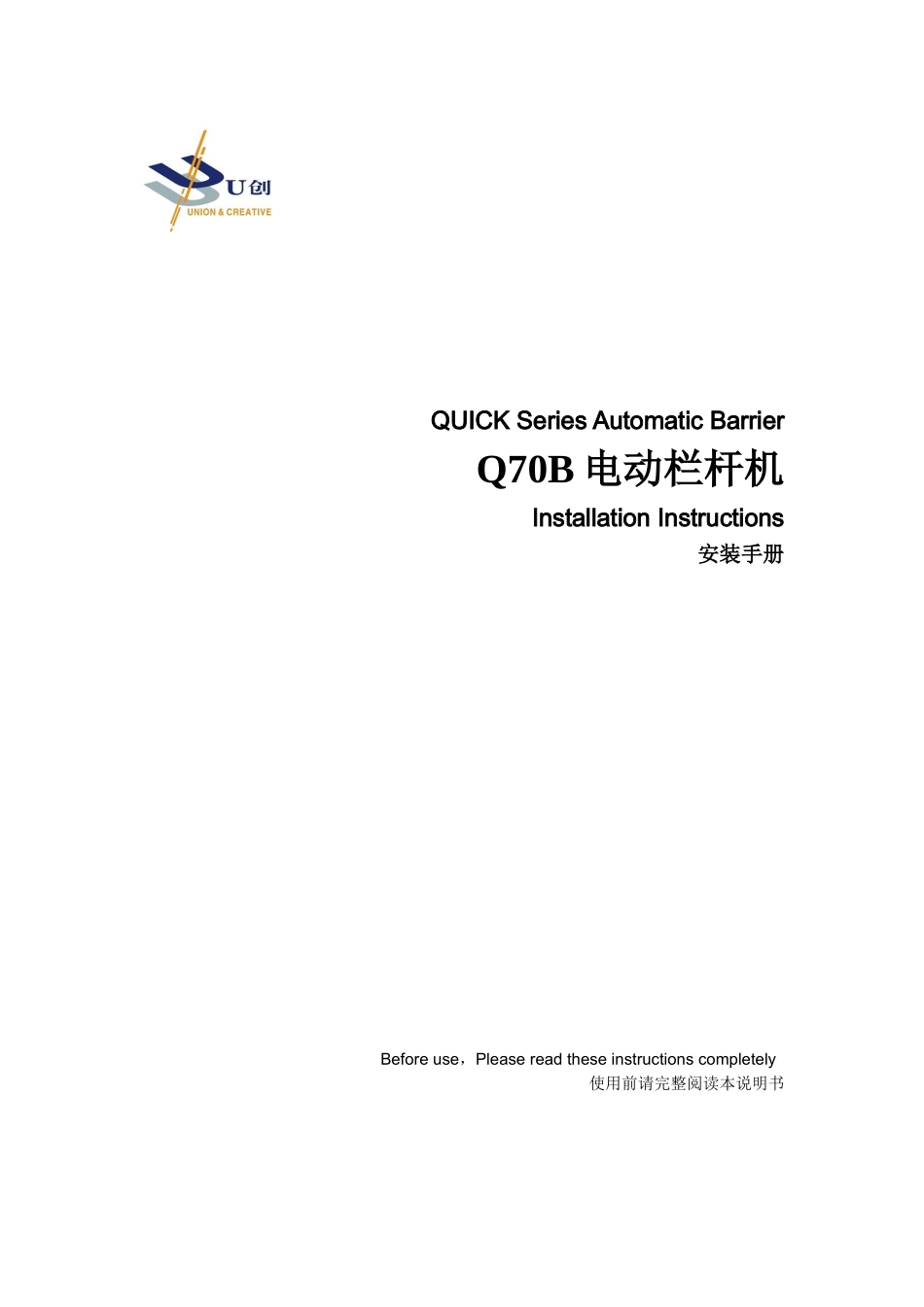

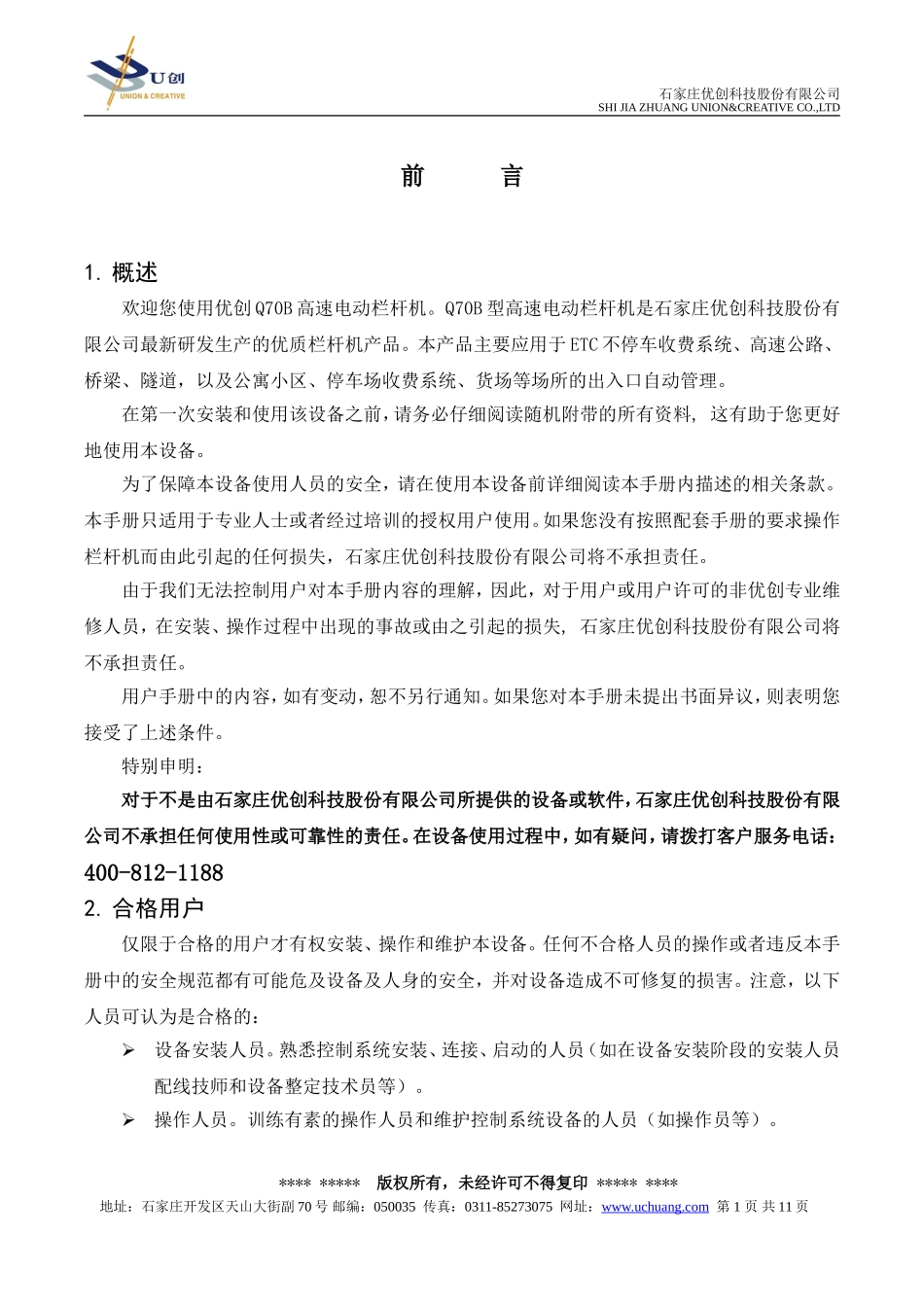

QUICKSeriesAutomaticBarrierQ70B电动栏杆机InstallationInstructions安装手册Beforeuse，Pleasereadtheseinstructionscompletely使用前请完整阅读本说明书目录前言..........................................................11栏杆机安装前的准备................................................31.1基础位置的选择及施工要求....................................31.2线圈的施工及技术要求........................................61.3电缆穿线要求................................................92栏杆机的安装......................................................92.1箱体的安装.................................................102.2栏杆臂的安装...............................................103安全注意事项.....................................................11石家庄优创科技股份有限公司SHIJIAZHUANGUNION&CREATIVECO.,LTD前言1.概述欢迎您使用优创Q70B高速电动栏杆机。Q70B型高速电动栏杆机是石家庄优创科技股份有限公司最新研发生产的优质栏杆机产品。本产品主要应用于ETC不停车收费系统、高速公路、桥梁、隧道，以及公寓小区、停车场收费系统、货场等场所的出入口自动管理。在第一次安装和使用该设备之前，请务必仔细阅读随机附带的所有资料,这有助于您更好地使用本设备。为了保障本设备使用人员的安全，请在使用本设备前详细阅读本手册内描述的相关条款。本手册只适用于专业人士或者经过培训的授权用户使用。如果您没有按照配套手册的要求操作栏杆机而由此引起的任何损失，石家庄优创科技股份有限公司将不承担责任。由于我们无法控制用户对本手册内容的理解，因此，对于用户或用户许可的非优创专业维修人员，在安装、操作过程中出现的事故或由之引起的损失,石家庄优创科技股份有限公司将不承担责任。用户手册中的内容，如有变动，恕不另行通知。如果您对本手册未提出书面异议，则表明您接受了上述条件。特别申明：对于不是由石家庄优创科技股份有限公司所提供的设备或软件，石家庄优创科技股份有限公司不承担任何使用性或可靠性的责任。在设备使用过程中，如有疑问，请拨打客户服务电话：400-812-11882.合格用户仅限于合格的用户才有权安装、操作和维护本设备。任何不合格人员的操作或者违反本手册中的安全规范都有可能危及设备及人身的安全，并对设备造成不可修复的损害。注意，以下人员可认为是合格的：设备安装人员。熟悉控制系统安装、连接、启动的人员（如在设备安装阶段的安装人员配线技师和设备整定技术员等）。操作人员。训练有素的操作人员和维护控制系统设备的人员（如操作员等）。*********版权所有，未经许可不得复印*********地址：石家庄开发区天山大街副70号邮编：050035传真：0311-85273075网址：www.uchuang.com第1页共11页石家庄优创科技股份有限公司SHIJIAZHUANGUNION&CREATIVECO.,LTD检修和维护人员。有经验的经过良好训练的控制系统调整和维修人员（如安装工程师，售后服务工程师等）。所有人员必须留意使用手册、维护手册、安装手册等相关说明书中的提示、通知和警告。包括（不仅仅包括）如下：设备必须正确连接到特定的供电系统。需要打开设备的防护罩或要更换板块时，必须将设备正确断电。*********版权所有，未经许可不得复印*********地址：石家庄开发区天山大街副70号邮编：050035传真：0311-85273075网址：www.uchuang.com第2页共11页石家庄优创科技股份有限公司SHIJIAZHUANGUNION&CREATIVECO.,LTD1栏杆机安装前的准备（供用户参考执行）1.1基础位置的选择及施工要求1）基础位置的选择：栏杆机基础中心距路边距离应大于400mm，沿行车方向栏杆臂应能在水平面上打开90°。（图1-1）图1-12）基础的施工要求●基础尺寸：800mm（深）×500mm（长）×500mm（宽）（图1-2）*********版权所有，未经许可不得复印*********地址：石家庄开发区天山大街副70号邮编：050035传真：0311-85273075网址：www.uchuang.com第3页共11页石家庄优创科技股份有限公司SHIJIAZHUANGUNION&CREATIVECO.,LTD图1-2●基础配筋：采用Φ...
