EMC讲诉EMC元器件的所有问题VIP免费

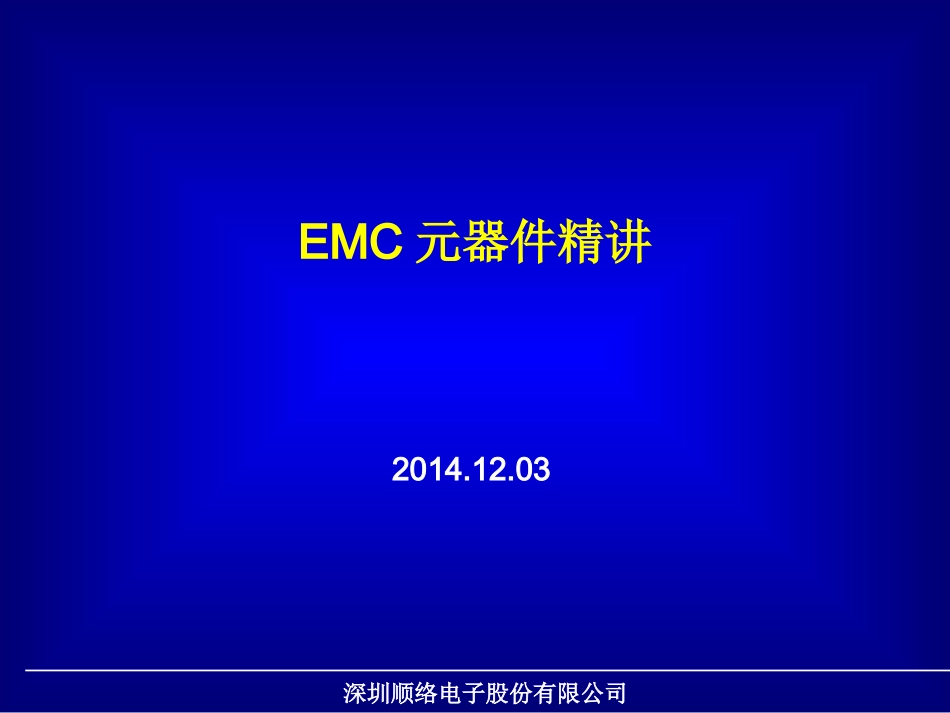

EMC讲诉EMC元器件的所有问题_第1页
1/80

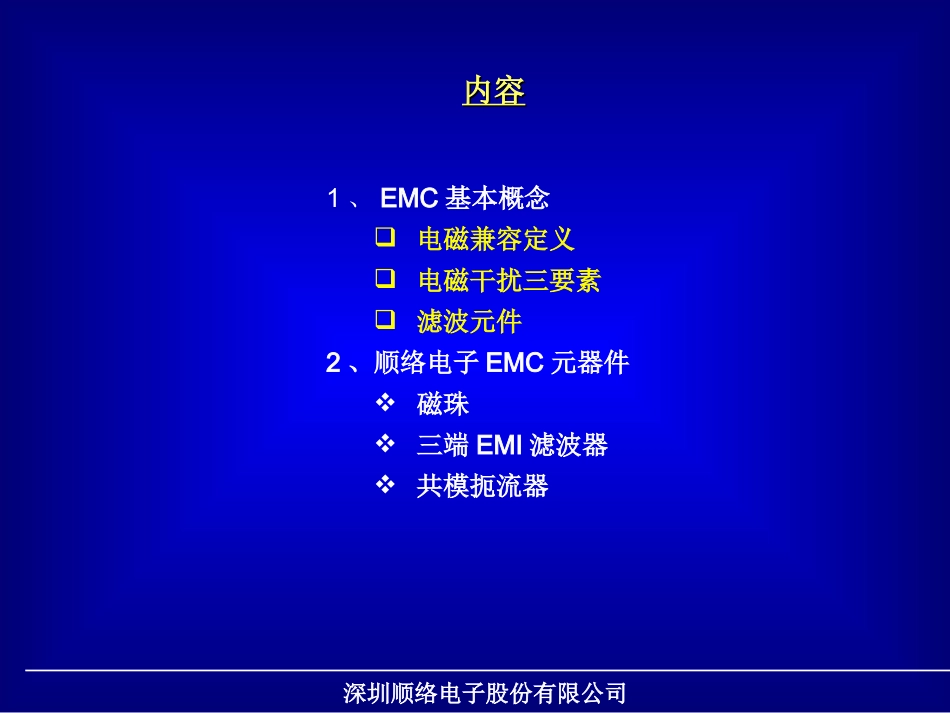

EMC讲诉EMC元器件的所有问题_第2页
2/80
EMC讲诉EMC元器件的所有问题_第3页
3/80
深圳顺络电子股份有限公司EMC元器件精讲2014.12.03深圳顺络电子股份有限公司1、EMC基本概念电磁兼容定义电磁干扰三要素滤波元件2、顺络电子EMC元器件磁珠三端EMI滤波器共模扼流器内容内容深圳顺络电子股份有限公司EMC=EMI+EMSElectromagneticCompatibility(电磁兼容性)设备的一种能力,它在其电磁环境中能完成它的功能,而不至于在其环境中产生不能容忍的干扰。ElectromagneticInterference(电磁干扰)任何能中断、阻碍、降低或限制电子设备有效性能的电磁能量。ElectromagneticSusceptibility(电磁敏感性)设备、分系统或系统暴露在电磁辐射下所呈现的不希望有的相应程度。EMCEMC定义和含义定义和含义深圳顺络电子股份有限公司电磁干扰三要素电磁干扰三要素三要素传导耦合辐射耦合干扰源耦合通道受感器深圳顺络电子股份有限公司-在噪声源处抑制暴露在噪声下的元件或设备屏蔽滤波元件噪声源屏蔽抑制电磁干扰的原理-硬件回路-通过屏蔽保护电路深圳顺络电子股份有限公司EMCEMC主要解决方法主要解决方法GoodElectrical&MechanicalDesignPCBEMCDesignInternalCableEMCDesignEnclosureShieldingDesignI/OFilter预防比屏蔽更加有效!深圳顺络电子股份有限公司滤波器基本概念滤波器基本概念MIL-STD220AB:OutputvoltagewithoutafilterC:Outputvoltagewithafilter深圳顺络电子股份有限公司滤波器分类滤波器分类(基于功能)低通滤波器高通滤波器带通滤波器带阻滤波器深圳顺络电子股份有限公司单一元件(电感,电容)组合元件(LC滤波器)滤波器分类滤波器分类(基于构成)深圳顺络电子股份有限公司电感型电容型信号线或电源线信号线或电源线地线噪声噪声通过阻抗发热消耗噪声通过旁路将噪声隔离到地线上滤波器分类滤波器分类(基于滤波方式)深圳顺络电子股份有限公司滤波器选型滤波器选型输出阻抗高低HighLow输入阻抗深圳顺络电子股份有限公司1、EMC基本概念电磁兼容定义电磁干扰三要素滤波元件2、顺络电子EMC元器件磁珠三端EMI滤波器共模扼流器内容内容深圳顺络电子股份有限公司顺络电子顺络电子EMCEMC电子元器件电子元器件类型磁珠三端EMI滤波器共模扼流器型号GZ/GZ-C/SZ/SZ-C/PZ/UPZ/HZ/HPZ/ARZMFLSDCW/SDCW-HSDCW-U功能滤波滤波滤波应用领域消费电子通讯计算机消费电子计算机USB/HDMI/DVI/IEEE1394深圳顺络电子股份有限公司EMCEMC产品详细介绍-磁珠产品详细介绍-磁珠深圳顺络电子股份有限公司磁珠工作原理磁珠是一种阻抗随频率变化的电阻器低频下,感应阻抗较低随着频率增加,阻抗逐渐增大并逐渐显示出电阻功能铁氧体磁珠的工作原理是通过阻抗吸收并发热的形式将不需要频段的能量耗散掉深圳顺络电子股份有限公司磁珠磁珠磁珠频谱曲线等效电路Z=R+jXZ2=R2+X2L0R0C01101001000Frequency(MHz)050100150200250300Impedance(¦¸)XRZ深圳顺络电子股份有限公司磁珠的发展趋势磁珠的发展趋势100MHz500MHz1GHz高频段Array1608100506031000Ω1800Ω2700Ω高阻抗大电流6A3A波形失真小小尺寸1101001000Frequency(MHz)05001000150020002500Impedance()HZ1608U102GZ1608U1023GHz深圳顺络电子股份有限公司电性参数参数测试仪器测试频率测试信号Z(阻抗)HP4291B/E4991A参照产品规格书50mVDCR(直流电阻)HP4338B直流/IDC(额定电流)电流表//深圳顺络电子股份有限公司磁珠的结构FerriteFerriteX射线内部结构深圳顺络电子股份有限公司生产流程TapeCasting流延ScreenPrinting丝网印刷Lamination叠层Cutting切割BurningandFiring排胶、烧结Termination端电极Plating电镀Packing编带深圳顺络电子股份有限公司顺络公司的磁珠代码特征外形尺寸阻抗范围(Ω)额定电流(mA)GZSeriesForGeneralUse0603~32165~2200100~2200(0201~1206)GZ-CSeriesForGeneralUse1005~160815~1500100~1000(0402~0603)SZSeriesForhighspeedsignal0603~201222~2700100~1000(0201~0805)SZ-CSeriesForhighspeedsignal1005~160815~2500100~800(0402~0603)PZSeriesForlargecurrent1005~451610~1000500~6000(0402~1806)UPZSeriesForpowerlines1005~201222~1000900~6000(0402~080...
