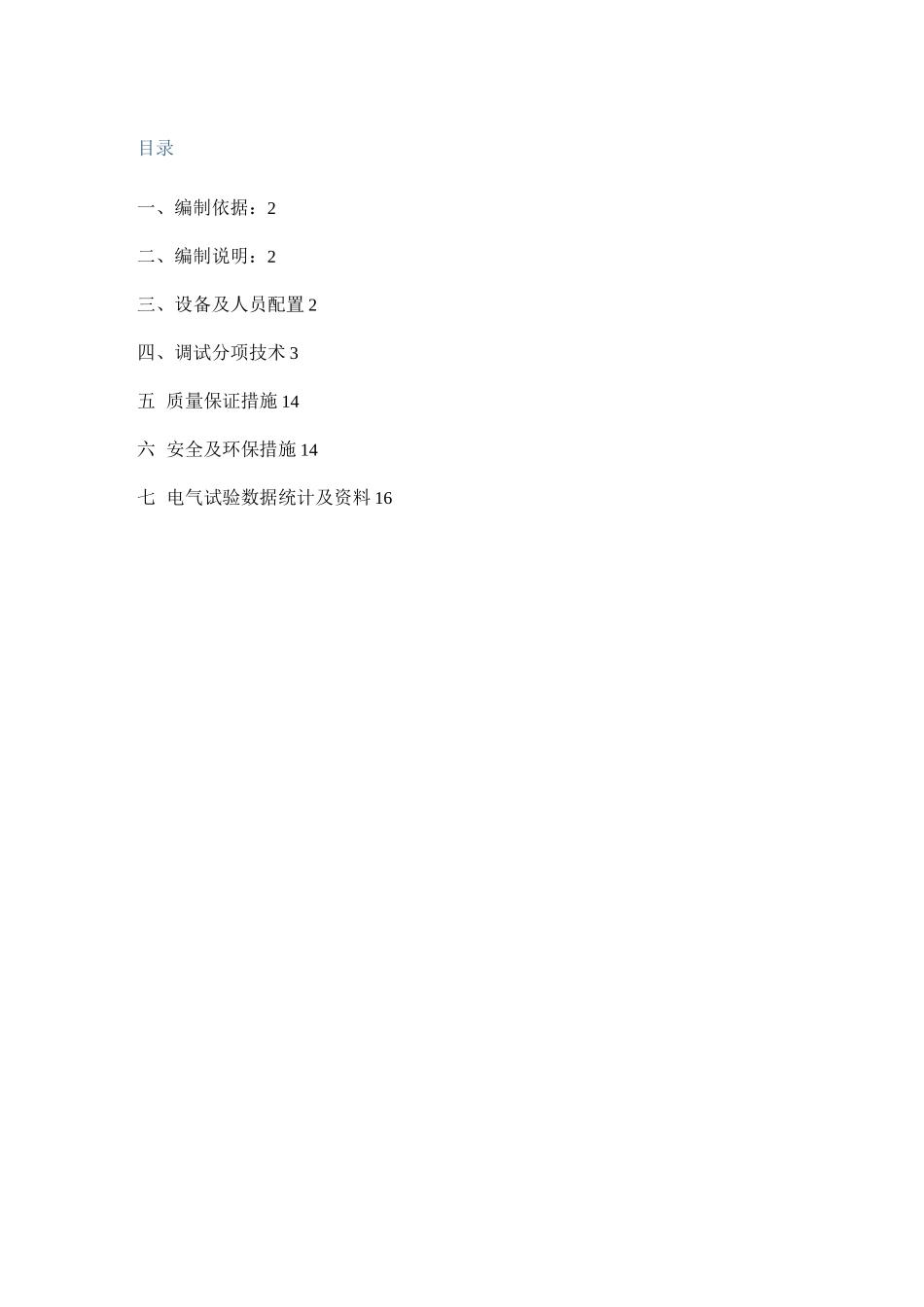

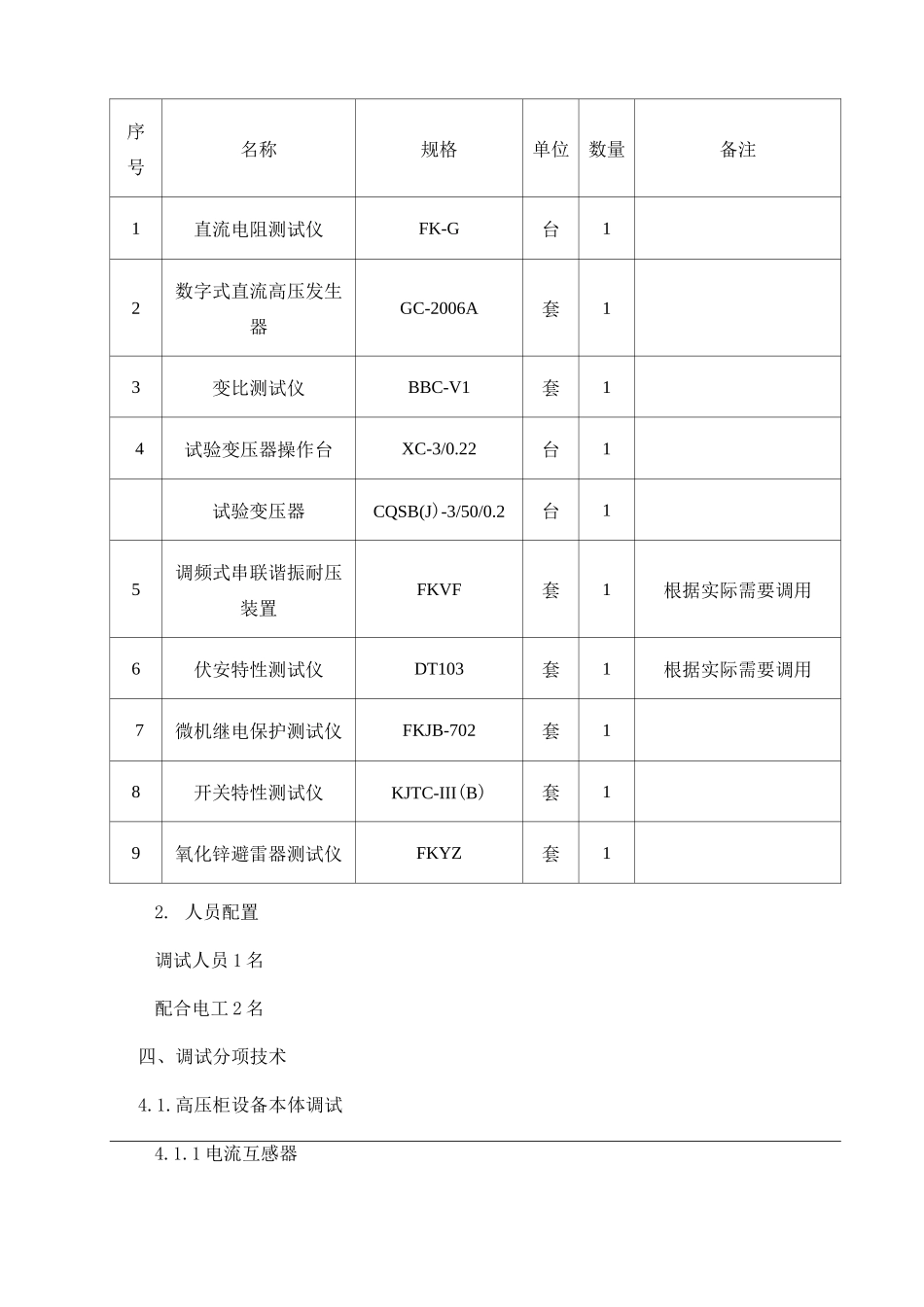

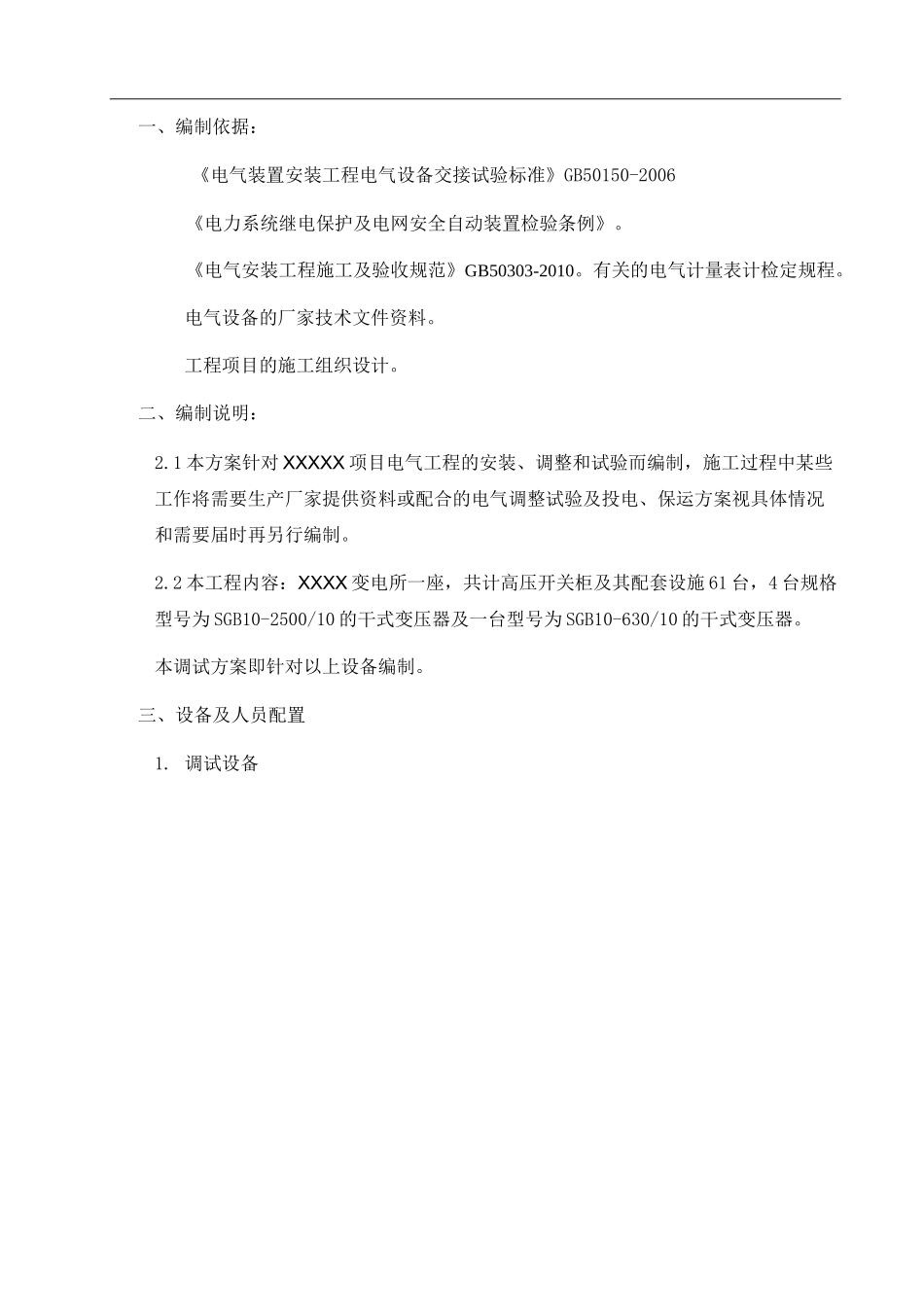

目录一、编制依据：2二、编制说明：2三、设备及人员配置2四、调试分项技术3五质量保证措施14六安全及环保措施14七电气试验数据统计及资料16一、编制依据：《电气装置安装工程电气设备交接试验标准》GB50150-2006《电力系统继电保护及电网安全自动装置检验条例》。《电气安装工程施工及验收规范》GB50303-2010。有关的电气计量表计检定规程。电气设备的厂家技术文件资料。工程项目的施工组织设计。二、编制说明：2.1本方案针对XXXXX项目电气工程的安装、调整和试验而编制，施工过程中某些工作将需要生产厂家提供资料或配合的电气调整试验及投电、保运方案视具体情况和需要届时再另行编制。2.2本工程内容：XXXX变电所一座，共计高压开关柜及其配套设施61台，4台规格型号为SGB10-2500/10的干式变压器及一台型号为SGB10-630/10的干式变压器。本调试方案即针对以上设备编制。三、设备及人员配置1.调试设备序号名称规格单位数量备注1直流电阻测试仪FK-G台12数字式直流高压发生器GC-2006A套13变比测试仪BBC-V1套14试验变压器操作台XC-3/0.22台1试验变压器CQSB(J)-3/50/0.2台15调频式串联谐振耐压装置FKVF套1根据实际需要调用6伏安特性测试仪DT103套1根据实际需要调用7微机继电保护测试仪FKJB-702套18开关特性测试仪KJTC-III(B)套19氧化锌避雷器测试仪FKYZ套12.人员配置调试人员1名配合电工2名四、调试分项技术4.1.高压柜设备本体调试4.1.1电流互感器★电流互感器的试验项目，包括下列内容：1、测量绕组的绝缘电阻；2、绕组连同套管对外壳的交流耐压试验；3、测量电流互感器的励磁特性曲线；4、检查互感器引出线的极性；5、检查互感器变比；★用电流互感器变比测试仪对电流互感器的变比和极性进行校验；★在电流互感器一次侧施加电流，检查二次电流回路的完整性和柜上各表计的显示是否正常；★若继电保护对电流互感器的励磁特性有要求时，应对互感器的励磁特性进行校验，同型式互感器相互比较，结果应无明显差别；★测量电流互感器一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻，测试结果与出厂值相比应无明显差别；★对电流互感器进行绕组连同套管对外壳的交流耐压试验，耐压过程中应无放电、击穿现象；4.1.2电压互感器★电压互感器的试验项目，包括下列内容：1、测量绕组的绝缘电阻；2、绕组连同套管对外壳的交流耐压试验；3、测量电压互感器一次绕组的直流电阻；4、检查互感器的三相接线组别和单相互感器引出线的极性；5、检查互感器变比；6、测量铁芯夹紧螺栓的绝缘电阻；★测量电压互感器一次绕组的直流电阻值与出厂值相比应无明显区别；★测量电压互感器各绕组的变压比，与出厂值应无明显差别。检查互感器的接线组别应与设计图纸相符；★测量铁芯夹紧螺栓的绝缘电阻；在作器身检查时，应对外露的或可接触到的铁芯夹紧螺栓进行测量。穿芯螺栓一端与铁芯连接者，测量时应将连接片断开，不能断开的可不进行测量。★在绝缘电阻合格的前提下对电压互感器高压绕组施加工频交流电压，时间lmin,试验过程应无闪络和放电现象；★用万用表测量电压互感器一次侧高压限流熔丝管熔丝的直流电阻；4.1.3真空断路器★真空断路器的试验项目,包括下列内容：1、测量绝缘电阻；2、测量每相导电回路的电阻；3、交流耐压试验；4、测量断路器的分、合闸时间；5、测量断路器主触头分、合闸的同期性；6、测量断路器合闸时触头的弹跳时间；7、测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻；8、断路器操动机构的试验。★由有机物制成的绝缘拉杆的绝缘电阻值在常温下不应低于下表的规定。有机物绝缘拉杆的绝缘电阻标准额定电压(kV)3〜1520〜3563〜220330〜500绝缘电阻值(MQ)12003000600010000★电动闭合断路器，接入接触电阻测试仪，分别在断路器A相、B相、C相触头两端施加100A左右直流电流，分相测量断路器每相导电回路的接触电阻，测得值与出厂试验结果应无明显差别；★在合闸状态下对断路器施加工频交流电压，在分闸状态下对断路器进行真空灭弧室断口检查，检查方法是在断口间施加工频交流电压，电压等级参考相关产品技术规定，加压持续时间一分钟，加压过程中不应发生贯穿性放电；★...
