大学物理实验——霍尔元件测磁场VIP免费

大学物理实验——霍尔元件测磁场_第1页
1/11
大学物理实验——霍尔元件测磁场_第2页
2/11
大学物理实验——霍尔元件测磁场_第3页
3/11

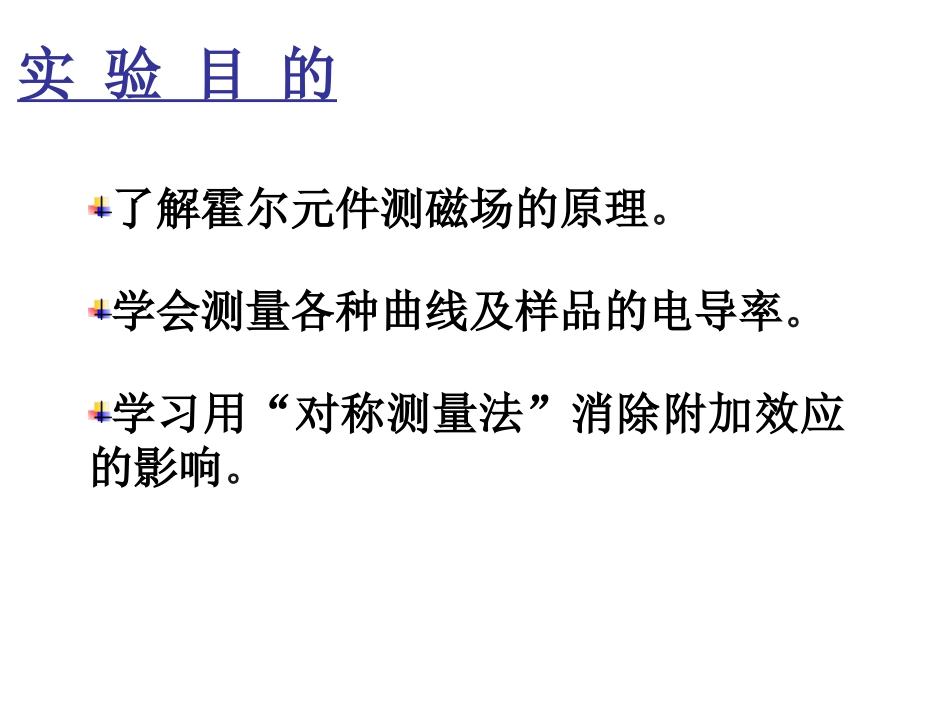

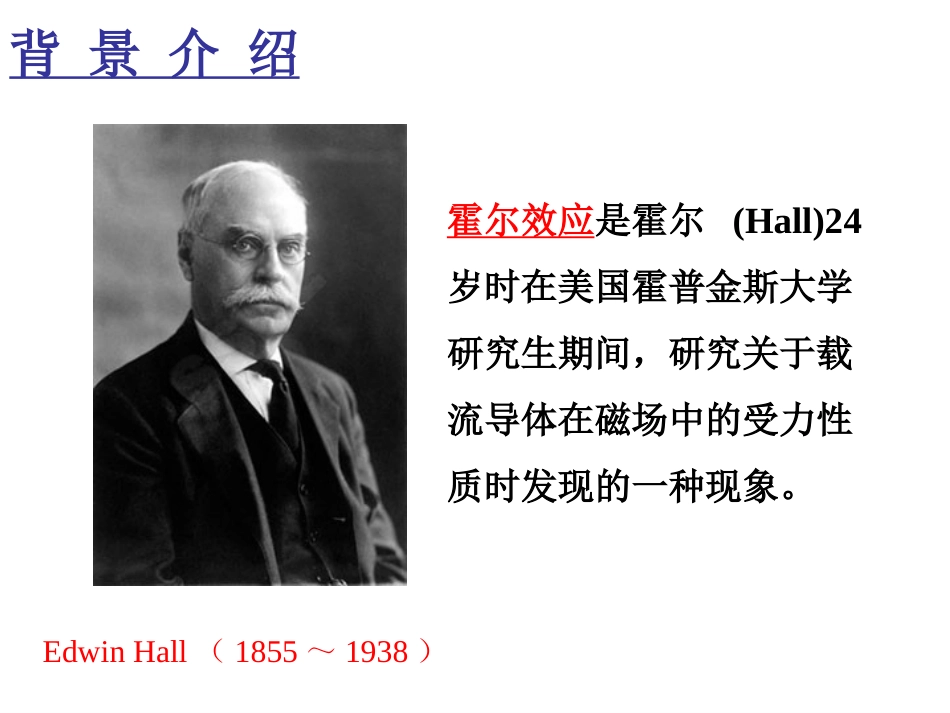

霍尔元件测磁场物理实验中心实验目的了解霍尔元件测磁场的原理。学会测量各种曲线及样品的电导率。学习用“对称测量法”消除附加效应的影响。EdwinHall(1855~1938)霍尔效应是霍尔(Hall)24岁时在美国霍普金斯大学研究生期间,研究关于载流导体在磁场中的受力性质时发现的一种现象。背景介绍实验原理UHLCHdbISzyvfEfBA霍尔元件原理图Bx定向运动的载流子受力:1)洛仑兹力2)静电作用力二力平衡就会形成稳定的霍尔电势差qvBfBvqfBfEbUqqEfHEBIKUsHH其中,KH称为霍尔元件的灵敏度;IS、UH需用仪表分别测量。除外其余附加电压可以通过改变和B的方向来消除--对称测量法消除附加电压对称测量法消除附加电压。实际测量包括其它因素带来的附加电压:0sUIEsUIBNUBRUBEUsI1、不等位电势2、温差电效应3、热磁效应4、热磁效应产生的温差电效应ISvBDEAA霍尔效应实验仪霍尔电流IS的输入和换向开关励磁电流IM的输入和换向开关电压Uσ和霍尔电压UH的测量选择开关电磁铁标尺改变霍尔元件位置旋钮霍尔效应测试仪注意1.开机(或关机)前应将IS、IM旋钮逆时针旋到底。仪器接通电源后,预热数分钟即可进行实验。2.在调节IS、IM两旋钮时一定要注意切换“测量选择”,不可过大。VH,Vσ显示IS,IM显示实验内容与步骤1.测霍尔元件的UH—IS曲线。2.测电磁铁的励磁特性B—IM曲线。3.测电磁铁的磁场分布B—x曲线。1.测试仪的“IM输出”不能错接到实验仪的“IS输入”或“Uσ、UH输出”(工作电流或霍尔电压)开关上,以防烧坏霍尔元件。2.开机或关机前将测试仪的“IS输出”和“IM输出”旋钮逆时针旋到底,使输出电流趋于零。在调节IS、IM两旋钮时一定要注意切换。3.实验仪上电磁铁线圈以及霍尔元件上引出的与三个双刀双向开关之间的连线已由厂家接好,不要拆。注意事项数据处理及要求作图法的几个基本要素:1.定轴2.定标3.描点4.连线5.标注图名UH—IS0.001.002.003.004.005.006.000.000.501.001.502.00IS(mA)UH(mV)
