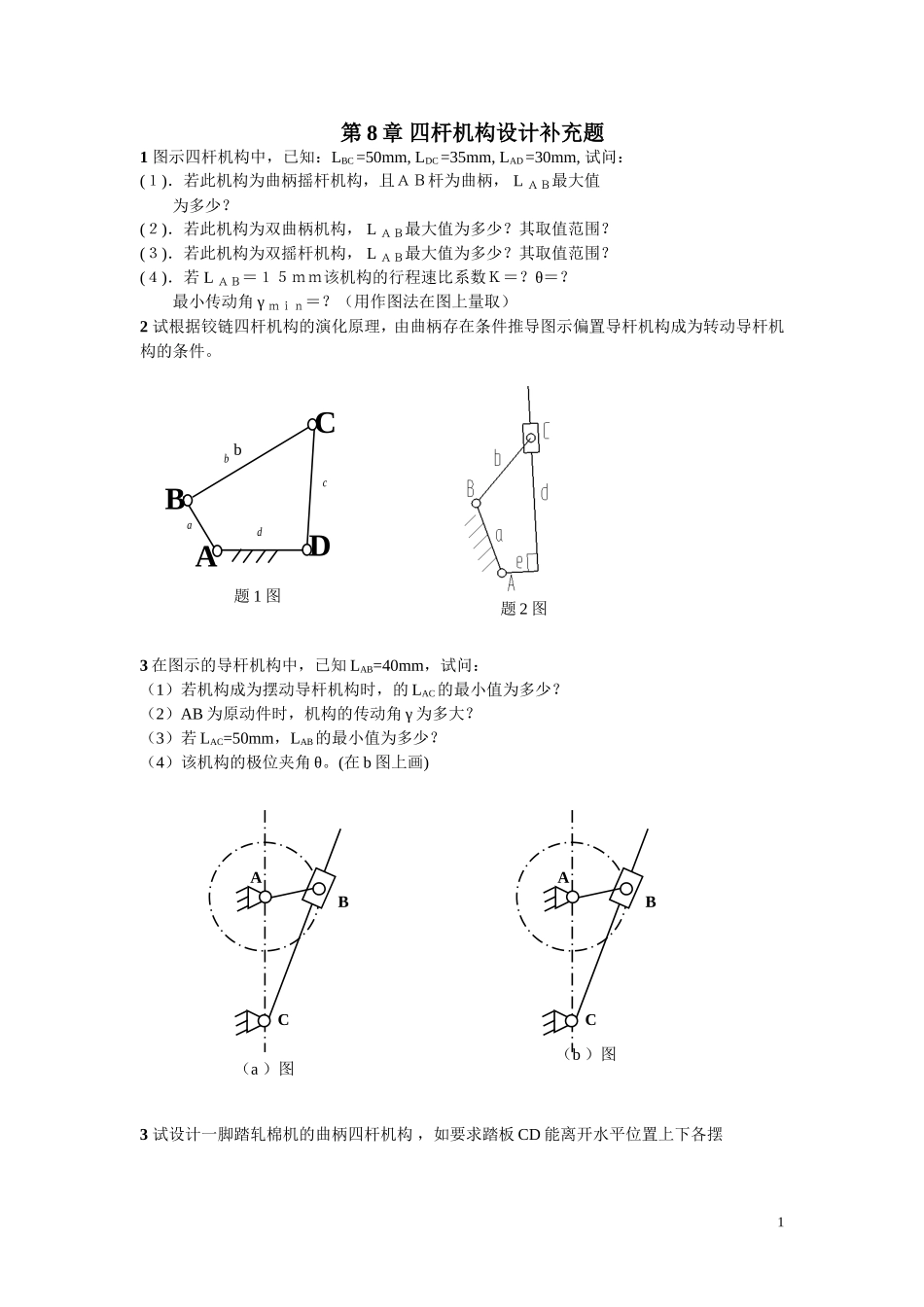

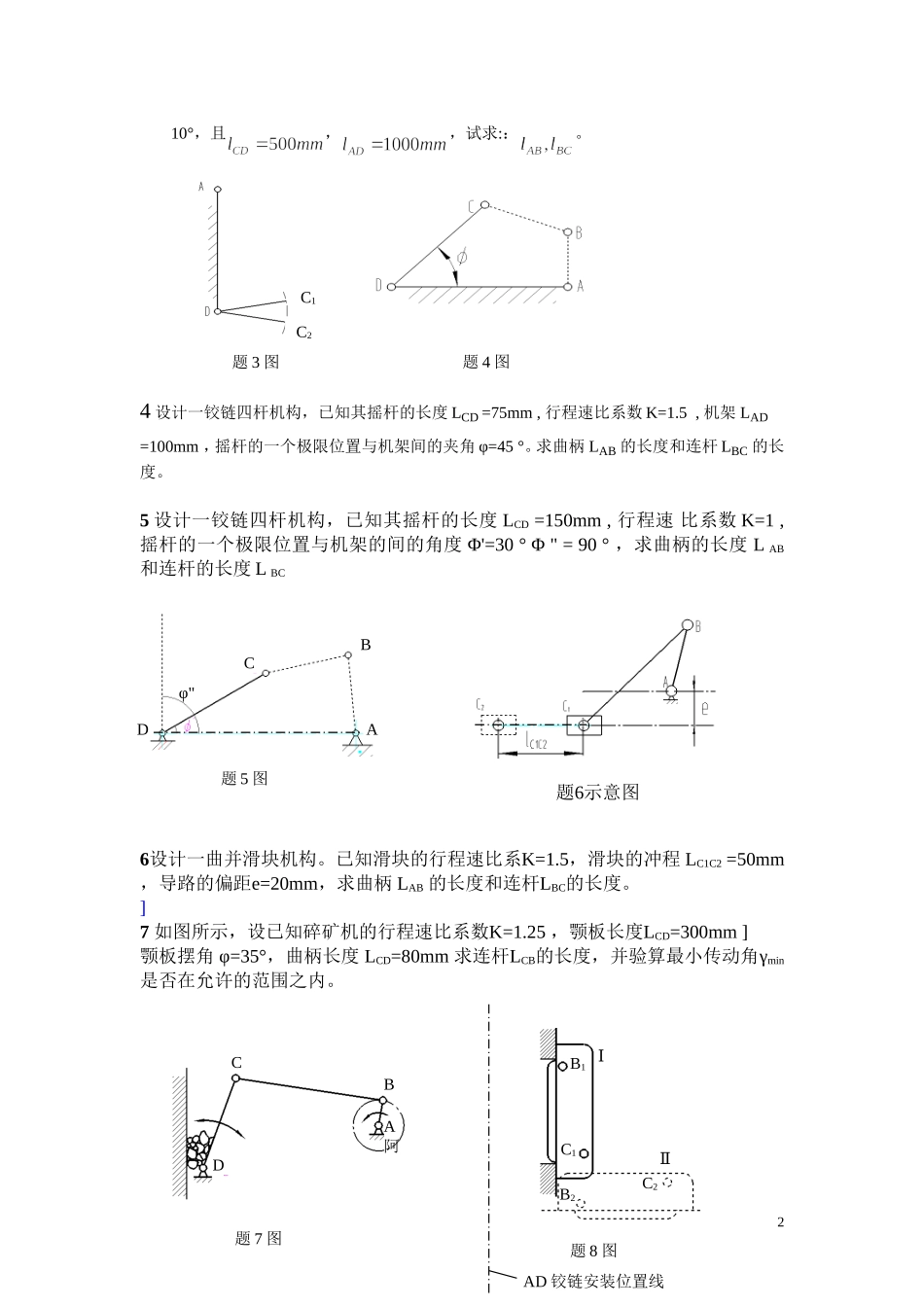

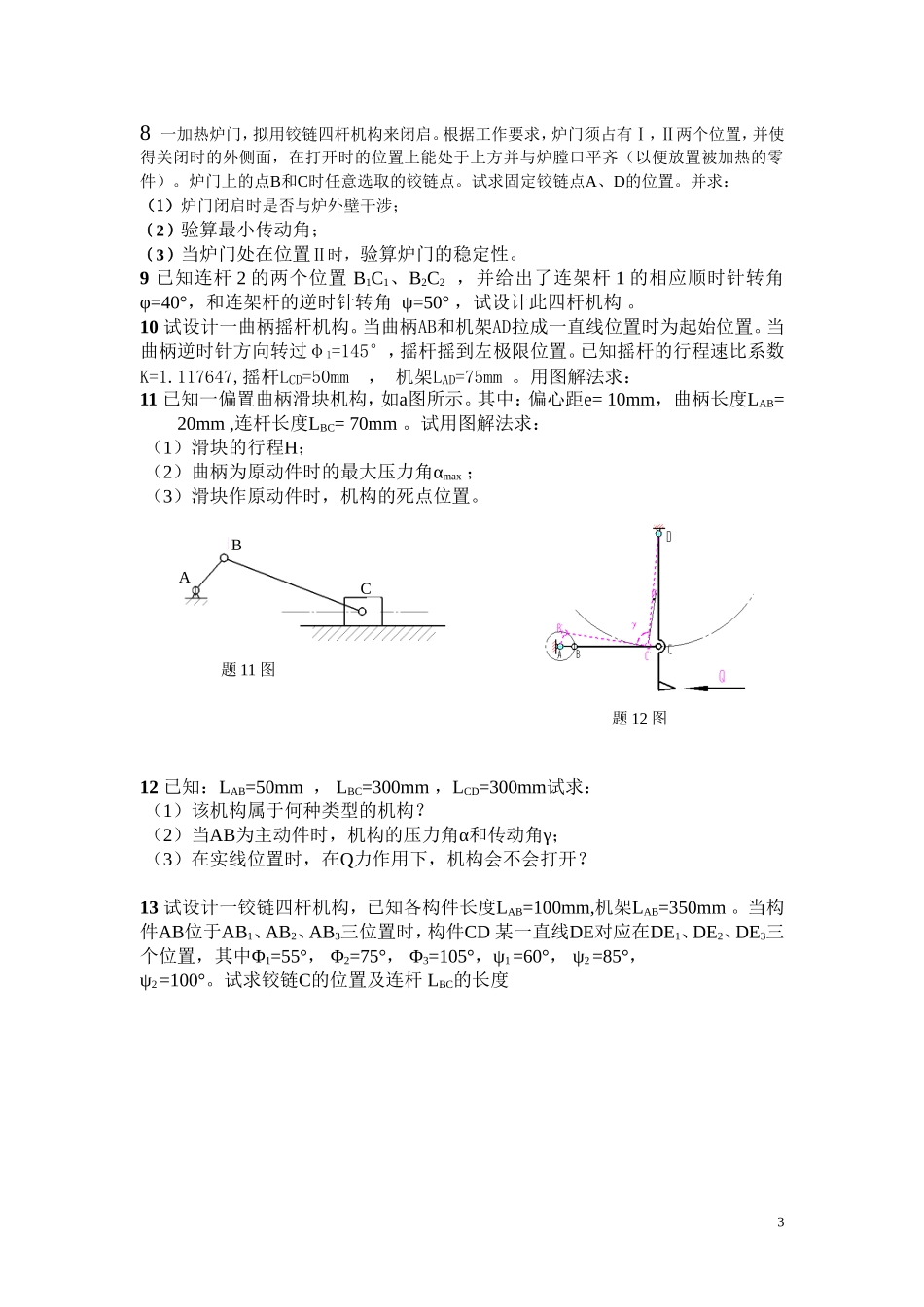

第8章四杆机构设计补充题1图示四杆机构中，已知：LBC=50mm,LDC=35mm,LAD=30mm,试问：(１)．若此机构为曲柄摇杆机构，且ＡＢ杆为曲柄，LＡＢ最大值为多少？(２)．若此机构为双曲柄机构，LＡＢ最大值为多少？其取值范围？(３)．若此机构为双摇杆机构，LＡＢ最大值为多少？其取值范围？(４)．若LＡＢ＝１５ｍｍ该机构的行程速比系数Ｋ＝？θ＝？最小传动角γｍｉｎ＝？（用作图法在图上量取）2试根据铰链四杆机构的演化原理，由曲柄存在条件推导图示偏置导杆机构成为转动导杆机构的条件。3在图示的导杆机构中，已知LAB=40mm，试问：（1）若机构成为摆动导杆机构时，的LAC的最小值为多少？（2）AB为原动件时，机构的传动角γ为多大？（3）若LAC=50mm，LAB的最小值为多少？（4）该机构的极位夹角θ。(在b图上画)3试设计一脚踏轧棉机的曲柄四杆机构，如要求踏板CD能离开水平位置上下各摆1ABCDabcdb题1图题2图ABC（a）图ABC（b）图10°，且，，试求:：。4设计一铰链四杆机构，已知其摇杆的长度LCD=75mm,行程速比系数K=1.5,机架LAD=100mm，摇杆的一个极限位置与机架间的夹角φ=45°。求曲柄LAB的长度和连杆LBC的长度。5设计一铰链四杆机构，已知其摇杆的长度LCD=150mm,行程速比系数K=1,摇杆的一个极限位置与机架的间的角度Φ'=30°Φ"=90°，求曲柄的长度LAB和连杆的长度LBC6设计一曲并滑块机构。已知滑块的行程速比系K=1.5，滑块的冲程LC1C2=50mm，导路的偏距e=20mm，求曲柄LAB的长度和连杆LBC的长度。]7如图所示，设已知碎矿机的行程速比系数K=1.25，颚板长度LCD=300mm]颚板摆角φ=35°，曲柄长度LCD=80mm求连杆LCB的长度，并验算最小传动角γmin是否在允许的范围之内。2C1C2题3图题4图题6示意图ABCDφ"题5图A阿BCD题7图B2C2B1C1ⅠⅡ题8图AD铰链安装位置线8一加热炉门，拟用铰链四杆机构来闭启。根据工作要求，炉门须占有Ⅰ，Ⅱ两个位置，并使得关闭时的外侧面，在打开时的位置上能处于上方并与炉膛口平齐（以便放置被加热的零件）。炉门上的点B和C时任意选取的铰链点。试求固定铰链点A、D的位置。并求：（1）炉门闭启时是否与炉外壁干涉；（2）验算最小传动角；（3）当炉门处在位置Ⅱ时，验算炉门的稳定性。9已知连杆2的两个位置B1C1、B2C2，并给出了连架杆1的相应顺时针转角φ=40°，和连架杆的逆时针转角ψ=50°，试设计此四杆机构。10试设计一曲柄摇杆机构。当曲柄AB和机架AD拉成一直线位置时为起始位置。当曲柄逆时针方向转过φ1=145°，摇杆摇到左极限位置。已知摇杆的行程速比系数K=1.117647,摇杆LCD=50mm，机架LAD=75mm。用图解法求：11已知一偏置曲柄滑块机构，如a图所示。其中：偏心距e=10mm，曲柄长度LAB=20mm,连杆长度LBC=70mm。试用图解法求：（1）滑块的行程H；（2）曲柄为原动件时的最大压力角αmax；（3）滑块作原动件时，机构的死点位置。12已知：LAB=50mm，LBC=300mm，LCD=300mm试求：（1）该机构属于何种类型的机构？（2）当AB为主动件时，机构的压力角α和传动角γ；（3）在实线位置时，在Q力作用下，机构会不会打开？13试设计一铰链四杆机构，已知各构件长度LAB=100mm,机架LAB=350mm。当构件AB位于AB1、AB2、AB3三位置时，构件CD某一直线DE对应在DE1、DE2、DE3三个位置，其中Φ1=55°，Φ2=75°，Φ3=105°，ψ1=60°，ψ2=85°，ψ2=100°。试求铰链C的位置及连杆LBC的长度3ABC题11图题12图14．铰链四杆机构各杆杆长为：LAB=200mm，LBC=350mm，LCD=450mm，LAD=500mm。求：1）该机构为何种类型机构？（要求写出判定条件）2）在图上标出极位夹角θ，；最小传动角γmin；3）AB杆的转向；4）不改变各杆杆长，如何将该机构演化为双摇杆机构？15．已知铰链四杆机构中，机架AD、曲柄AB的长度，连杆的两个位置B1M1、B2M2，铰链C在B1M1直线上，试用图解法求出连杆BC和摇杆CD的长度。16AE1、AE2和滑块C的两个对应位置C1、C2，试设计一曲柄滑块机构，要求曲柄的长度LAB最短。（直接在图上作图，保留作图线,不写作图步骤）4题13图ABCDAE1E2C2C1B1B2M1M2DA17六杆机构ABCDEF。已知LCD=LDE=100mm，LEF=150mm，滑块行程S=50mm。图示滑块处于右极限位置，机架AD、与水平线成30°角，...
