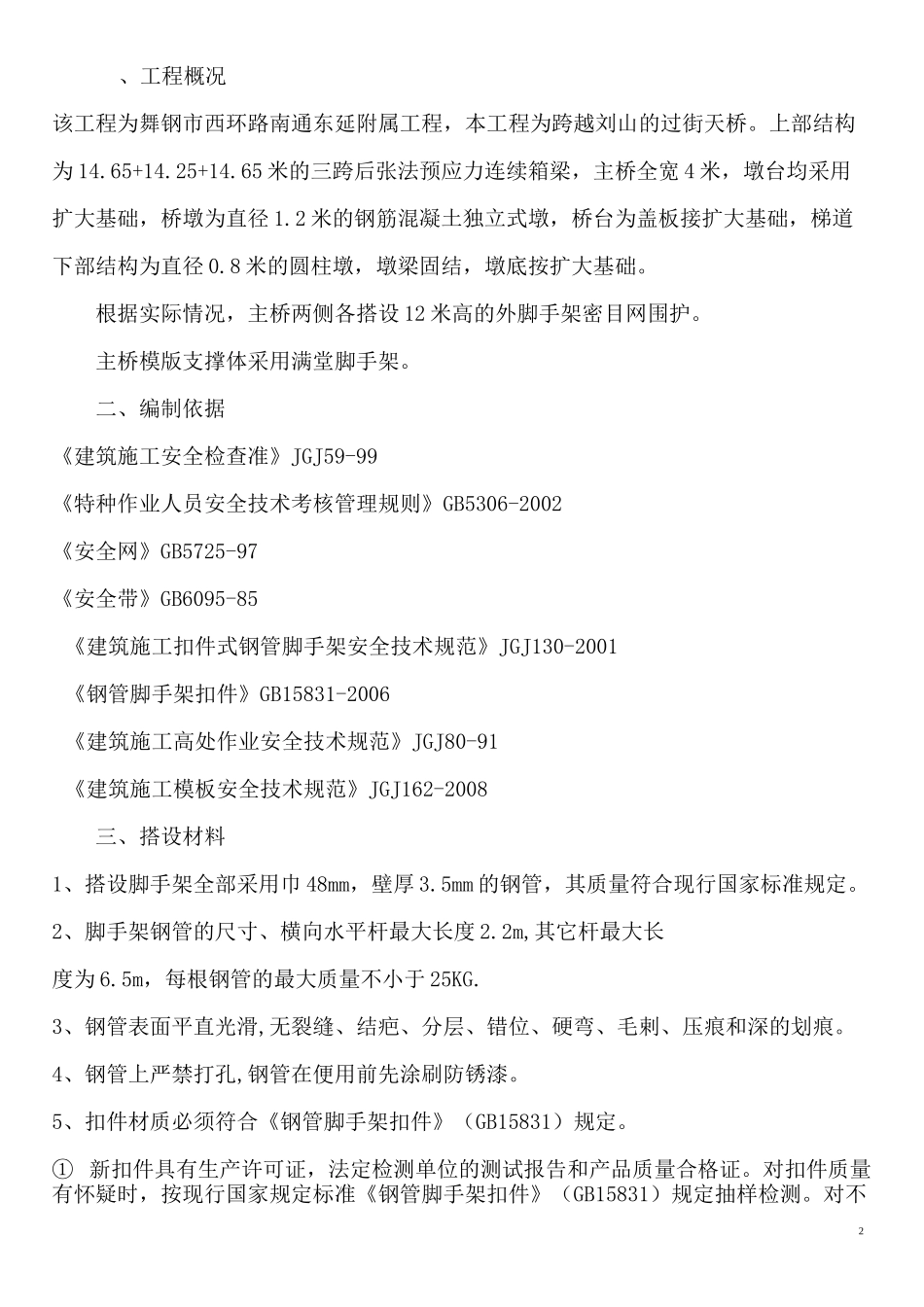

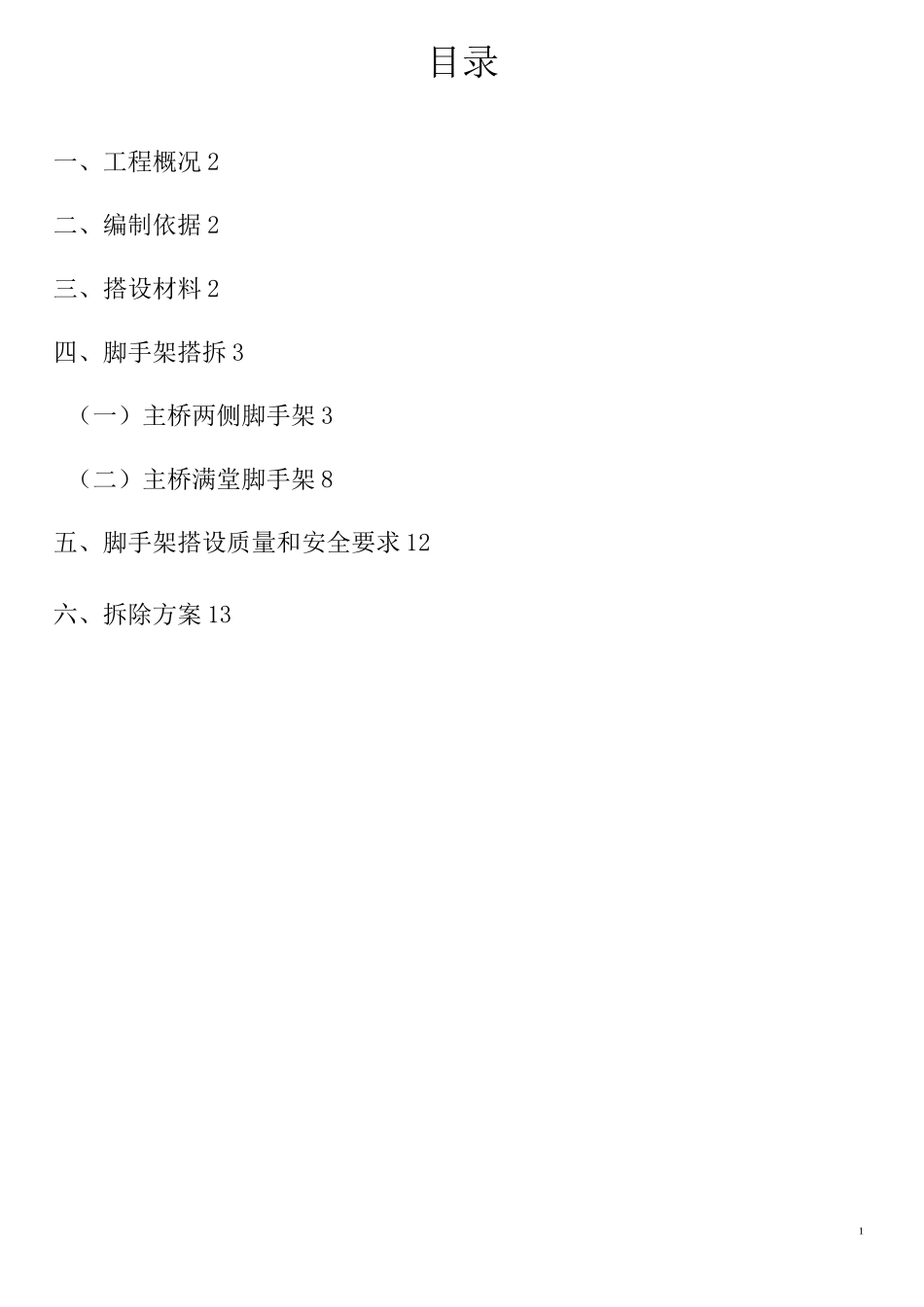

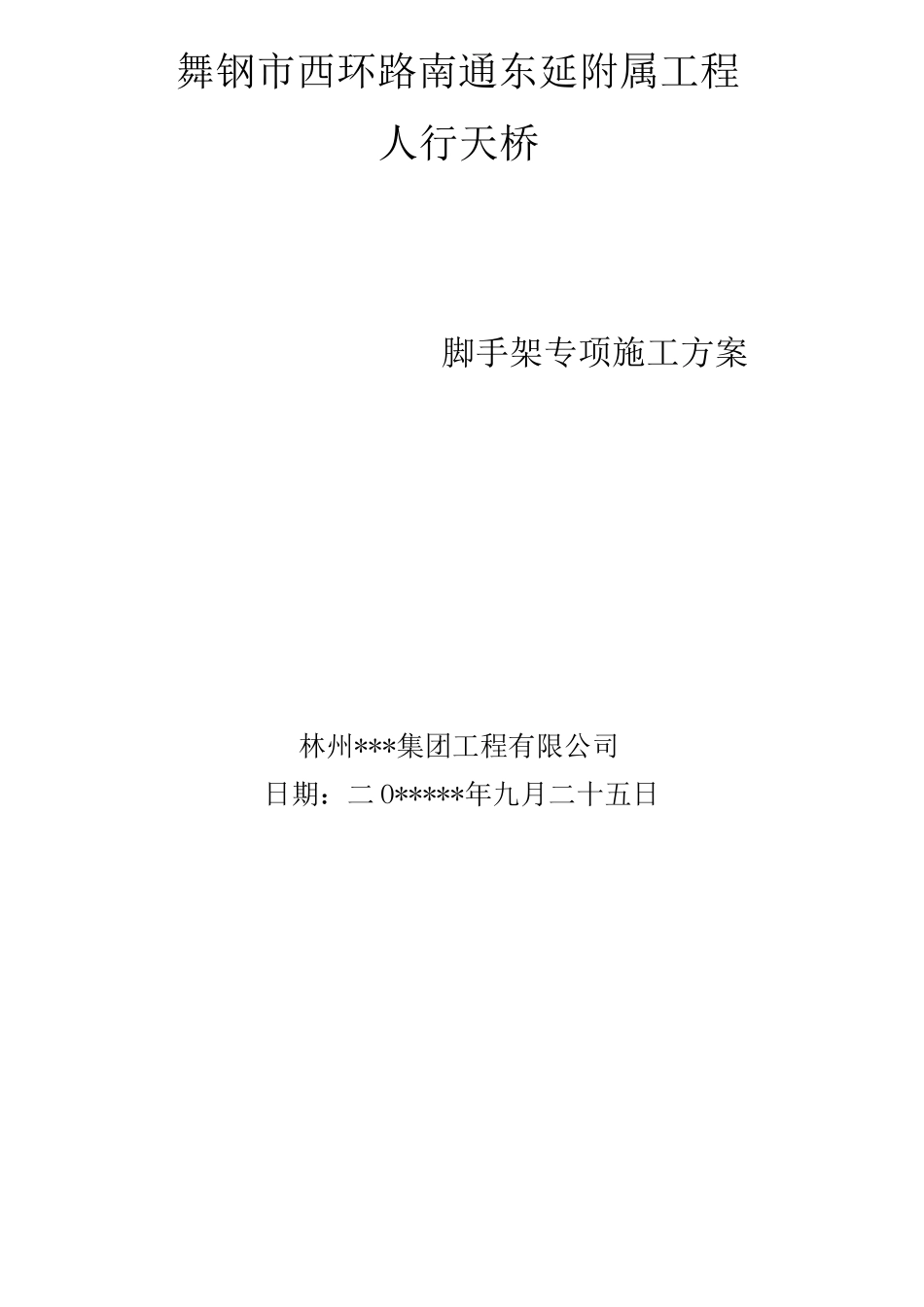

舞钢市西环路南通东延附属工程人行天桥脚手架专项施工方案林州***集团工程有限公司日期:二O*****年九月二十五日1目录一、工程概况2二、编制依据2三、搭设材料2四、脚手架搭拆3(一)主桥两侧脚手架3(二)主桥满堂脚手架8五、脚手架搭设质量和安全要求12六、拆除方案132、工程概况该工程为舞钢市西环路南通东延附属工程,本工程为跨越刘山的过街天桥。上部结构为14.65+14.25+14.65米的三跨后张法预应力连续箱梁,主桥全宽4米,墩台均采用扩大基础,桥墩为直径1.2米的钢筋混凝土独立式墩,桥台为盖板接扩大基础,梯道下部结构为直径0.8米的圆柱墩,墩梁固结,墩底按扩大基础。根据实际情况,主桥两侧各搭设12米高的外脚手架密目网围护。主桥模版支撑体采用满堂脚手架。二、编制依据《建筑施工安全检查准》JGJ59-99《特种作业人员安全技术考核管理规则》GB5306-2002《安全网》GB5725-97《安全带》GB6095-85《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001《钢管脚手架扣件》GB15831-2006《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工模板安全技术规范》JGJ162-2008三、搭设材料1、搭设脚手架全部采用巾48mm,壁厚3.5mm的钢管,其质量符合现行国家标准规定。2、脚手架钢管的尺寸、横向水平杆最大长度2.2m,其它杆最大长度为6.5m,每根钢管的最大质量不小于25KG.3、钢管表面平直光滑,无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。4、钢管上严禁打孔,钢管在便用前先涂刷防锈漆。5、扣件材质必须符合《钢管脚手架扣件》(GB15831)规定。①新扣件具有生产许可证,法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时,按现行国家规定标准《钢管脚手架扣件》(GB15831)规定抽样检测。对不3合格品禁止使用。②旧扣件使用前,先进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺拴进行更换处理。③新、旧扣件均进行防锈处理。6、脚手片用毛竹脚手片,无发霉、腐蚀。7、密目式安全网必须有建设主管部门认证的产品。8、底座及垫板:为了保证脚手架的基础强度和平整度,垫层底部先清理干净,垫板采用100mmX100mm木板,垫于钢管底部。四、脚手架搭设(一)、主桥两侧脚手架1、脚手架的设计及构造脚手架步距为加。立杆纵距为1.5m,横距为1.2m.顶排防护栏不少于二道,高度分别为0.9m、1.3m.剪刀撑设置为间距为9m(6跨)一排剪刀撑。设抛撑,间距6m(3跨),高度12m(3步)为方便车辆通行,拟在一侧主车道留4米宽门洞。2、纵向、横向水平杆、脚手板、防护栏杆、踢脚杆(1)纵向水平杆设置在立杆内侧,其长度不小于3跨。纵向水平杆接长采用对接扣件连接,交错布置,两根相邻纵向水平接头设置相互错开不小于500mm,各接头中心至最近主节点的距离不大于纵距的1/3.(2)纵向搭接长度不小于1米,并等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm.(3)纵向水平杆的各节点处采用直角扣件固定在横向水平杆上。(4)横向水平杆的各个节点处必须设置并采用直角扣件扣接且严禁拆除。(5)脚手片必须垂直于墙面横向铺设,满铺到位,不留空位。四角用18铁丝双股并4联绑扎,固定在纵向水平杆上,要求绑扎牢固,交接处平整,无空头板。(6)脚手片底层满铺,中间每隔三层,操作层的上下层顶层都必须满铺。(7)脚手片外侧自第二步起必须设1.2m高同材质的防护栏和30cm高处的踢脚杆。3、立杆(1)每根立杆垂直稳放在垫板上,立杆直径不小于①500钢管作加固立柱。(2)脚手架里立杆距离墙体净距为20cm,大于20cm处的须铺凤站人脚手片,并设置平稳牢固。(3)脚手架怕须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距离底座上不大于200处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延伸长两跨与立杆固定,高低差不小于1m.靠边坡上方的立杆轴线到边坡的距离不小于500mm.(4)立杆必须用连墙件与建筑物可靠连接。(5)立杆接长除顶层步可采用搭接外,其余各层各步接头必须用对接扣件连接。对接、搭接均须符合下列规定。立杆上的对接扣件交错布置,两根相邻立杆的接头...
