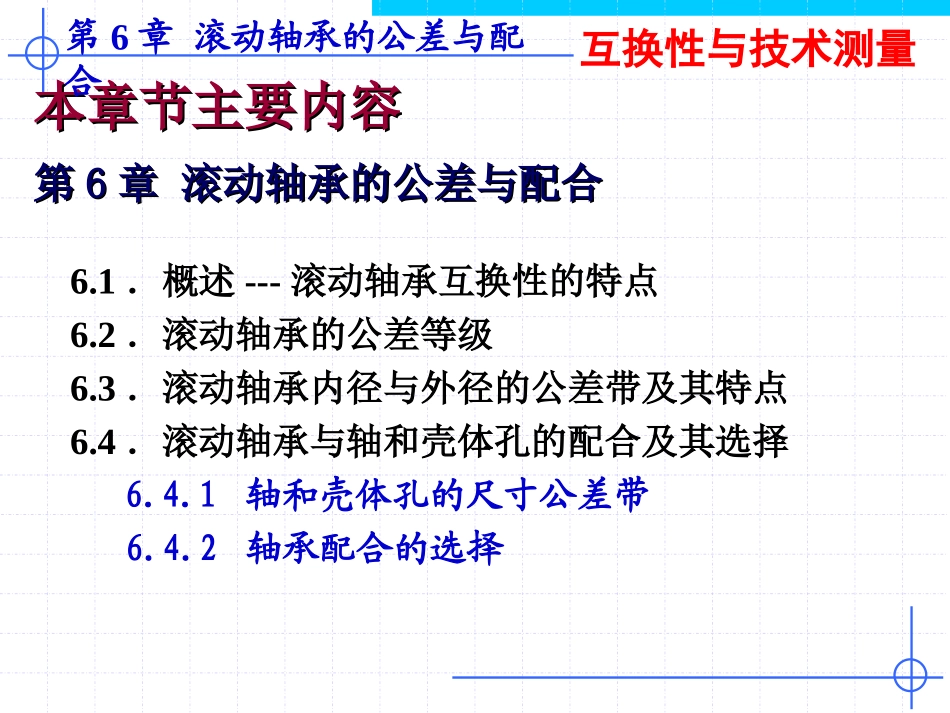

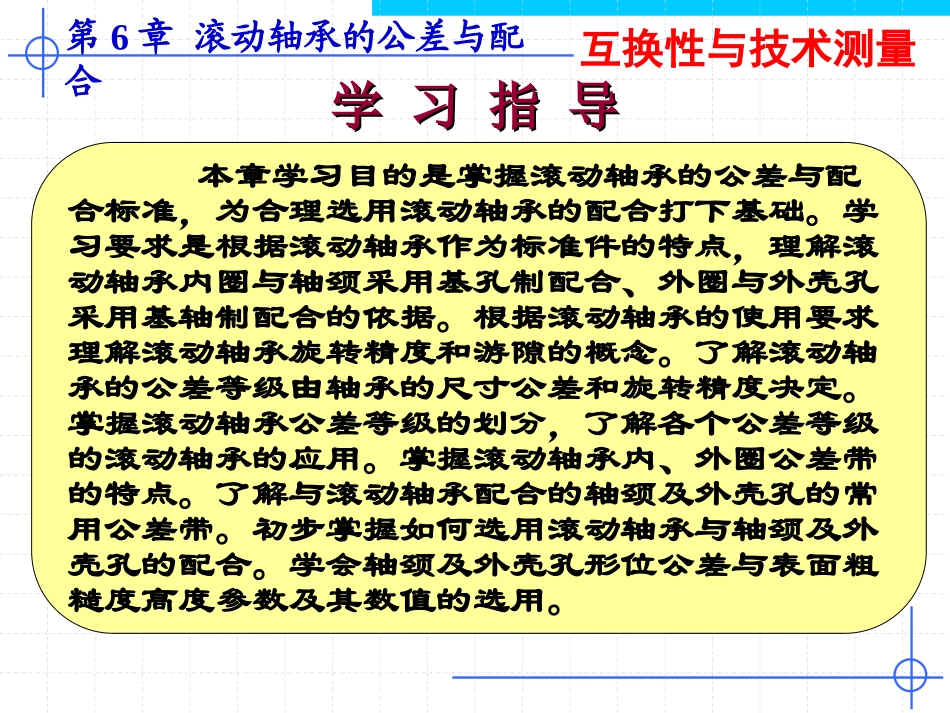

互换性与技术测量互换性与技术测量四川大学制造学院朱鲁闯四川大学制造学院朱鲁闯第第66章滚动轴承的公差与配章滚动轴承的公差与配合合本章节主要内容本章节主要内容第第66章滚动轴承的公差与配合章滚动轴承的公差与配合6.1．概述---滚动轴承互换性的特点6.2．滚动轴承的公差等级6.3．滚动轴承内径与外径的公差带及其特点6.4．滚动轴承与轴和壳体孔的配合及其选择6.4.1轴和壳体孔的尺寸公差带6.4.2轴承配合的选择第6章滚动轴承的公差与配合互换性与技术测量学习指导学习指导本章学习目的是掌握滚动轴承的公差与配合标准，为合理选用滚动轴承的配合打下基础。学习要求是根据滚动轴承作为标准件的特点，理解滚动轴承内圈与轴颈采用基孔制配合、外圈与外壳孔采用基轴制配合的依据。根据滚动轴承的使用要求理解滚动轴承旋转精度和游隙的概念。了解滚动轴承的公差等级由轴承的尺寸公差和旋转精度决定。掌握滚动轴承公差等级的划分，了解各个公差等级的滚动轴承的应用。掌握滚动轴承内、外圈公差带的特点。了解与滚动轴承配合的轴颈及外壳孔的常用公差带。初步掌握如何选用滚动轴承与轴颈及外壳孔的配合。学会轴颈及外壳孔形位公差与表面粗糙度高度参数及其数值的选用。第6章滚动轴承的公差与配合互换性与技术测量6.16.1概述概述滚动轴承滚动轴承是机器上广泛应用的一种作为传动支承的标准化部件。由专业工厂生产。第6章滚动轴承的公差与配合互换性与技术测量作为一种传动支承部件，它既可用于支承旋转的轴，又可减少轴与支承部件之间的摩擦力，广泛地用于机械传动中。滚动轴承由内圈、外圈、滚动体和保持架（隔离圈）组成。滚动轴承的内径d和外径D是配合的公称尺寸。6.16.1概述概述轴承分类滑动轴承（铜轴瓦）滚动轴承：•按滚动体结构：球形、圆柱、圆锥、鼓形、针形•按承受载荷形式：向心轴承、推力轴承、向心推力轴承向心轴承（径向轴承）：主要承受径向负荷，较高转速向心推力轴承：同时承受径向负荷和较大轴向负荷推力轴承:只承受轴向负荷，不能承受径向负荷，由于高速离心力作用，故不宜支承高速轴。第6章滚动轴承的公差与配合互换性与技术测量滚动轴承分类图例滚动轴承分类图例第6章滚动轴承的公差与配合互换性与技术测量TBTCHDddDd外圈内圈滚动体保持架DαdDa)向心轴承b)圆锥滚子轴承c)角接触球轴承d)推力轴承6.16.1概述概述滚动轴承安装形式：外圈与箱体上的轴承座配合，内圈与旋转的轴颈配合。第6章滚动轴承的公差与配合互换性与技术测量通常外圈固定不动——因而外圈与轴承座为过盈配合；内圈随轴一起旋转——内圈与轴也为过盈配合。考虑到运动过程中轴会受热变形延伸，一端轴承应能够作轴向调节；调节好后应轴向锁紧。6.16.1概述概述滚动轴承内圈d与轴颈配合(基孔制)外圈D与外壳体孔径配合(基轴制)，采用完全互换；而滚子与滚道直径之间，因装配精度高，加工困难常用分组装配法为不完全互换，其工作性能取决于轴承本身的制造精度，与轴颈及壳体孔配合性质及其尺寸精度，形位公差和表面粗糙度等因素。滚动轴承的国家标准不仅规定了滚动轴承本身的尺寸公差、旋转精度（跳动公差等）、测量方法（GB/T307.1307.2-2005），还规定可与滚动轴承相配的箱体孔和轴颈的尺寸公差、形位公差和表面粗糙度(GB/T275-1993)。2005年制订了滚动轴承的公差与配合的新的国家标准GB/T307-2005。第6章滚动轴承的公差与配合互换性与技术测量6.16.1概述概述滚动轴承的精度由其尺寸精度和旋转精度决定。滚动轴承的基本尺寸精度为：轴承内、外径d,D制造精度轴承内、外圈宽度B、C制造精度圆锥滚柱轴承装配高T的精度等滚动轴承的旋转精度：成套轴承内、外圈径向跳动（Kia,Kea）成套轴承内、外圈轴向跳动（Sia,Sea）内圈端面对内孔的垂直度（Sd）外圈外表面对端面的垂直度（SD）第6章滚动轴承的公差与配合互换性与技术测量6.16.1概述概述滚动轴承的结构特点:滚动轴承是一种标准件；有内外两种互换性；滚动轴承的精度要求很高。第6章滚动轴承的公差与配合互换性与技术测量6.26.2滚动轴承的公差等级滚动轴承的公差等级滚动轴承按其内外圈...
