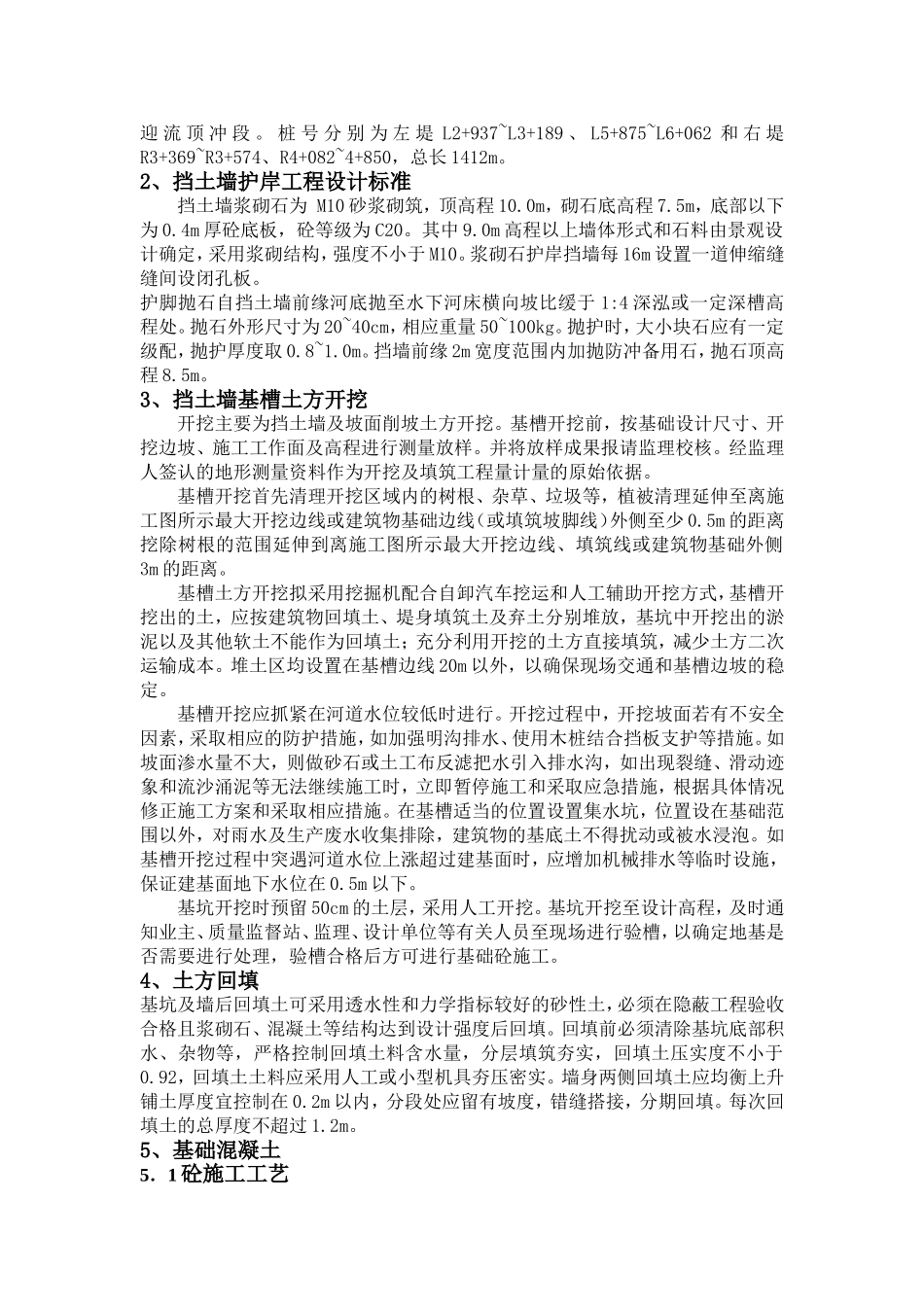

滁州市清流河（穿城段）防洪治理一期工程橡胶坝～清河桥段堤防单位工程挡土墙工程施工方案北京城建道桥工程有限公司二Ｏ一Ｏ年二月1、挡土墙护岸工程概况清流河（穿城段）蜿蜒曲折，为确保岸坡和河势稳定、免遭风浪淘刷和急流冲刷，必须对迎流顶冲段进行护岸。根据滩地以下水深，结合外滩景观总体布局要求，保证滩地的亲水功能，本次护岸采用墙式护岸，即在滩地末端、在此10.0m高程处设置浆砌块石挡土墙，墙前水下抛投块石防护和固脚，抛石防护抛至水下岸坡缓于1:4为止，抛石厚度平均按0.9m3/m2。根据地形图和现场实际冲蚀情况，清流河（穿城段）有四段堤防和岸坡处于迎流顶冲段。桩号分别为左堤L2+937~L3+189、L5+875~L6+062和右堤R3+369~R3+574、R4+082~4+850，总长1412m。2、挡土墙护岸工程设计标准挡土墙浆砌石为M10砂浆砌筑，顶高程10.0m，砌石底高程7.5m，底部以下为0.4m厚砼底板，砼等级为C20。其中9.0m高程以上墙体形式和石料由景观设计确定，采用浆砌结构，强度不小于M10。浆砌石护岸挡墙每16m设置一道伸缩缝缝间设闭孔板。护脚抛石自挡土墙前缘河底抛至水下河床横向坡比缓于1:4深泓或一定深槽高程处。抛石外形尺寸为20~40cm，相应重量50~100kg。抛护时，大小块石应有一定级配，抛护厚度取0.8~1.0m。挡墙前缘2m宽度范围内加抛防冲备用石，抛石顶高程8.5m。3、挡土墙基槽土方开挖开挖主要为挡土墙及坡面削坡土方开挖。基槽开挖前，按基础设计尺寸、开挖边坡、施工工作面及高程进行测量放样。并将放样成果报请监理校核。经监理人签认的地形测量资料作为开挖及填筑工程量计量的原始依据。基槽开挖首先清理开挖区域内的树根、杂草、垃圾等，植被清理延伸至离施工图所示最大开挖边线或建筑物基础边线（或填筑坡脚线）外侧至少0.5m的距离挖除树根的范围延伸到离施工图所示最大开挖边线、填筑线或建筑物基础外侧3m的距离。基槽土方开挖拟采用挖掘机配合自卸汽车挖运和人工辅助开挖方式，基槽开挖出的土，应按建筑物回填土、堤身填筑土及弃土分别堆放，基坑中开挖出的淤泥以及其他软土不能作为回填土；充分利用开挖的土方直接填筑，减少土方二次运输成本。堆土区均设置在基槽边线20m以外，以确保现场交通和基槽边坡的稳定。基槽开挖应抓紧在河道水位较低时进行。开挖过程中，开挖坡面若有不安全因素，采取相应的防护措施，如加强明沟排水、使用木桩结合挡板支护等措施。如坡面渗水量不大，则做砂石或土工布反滤把水引入排水沟，如出现裂缝、滑动迹象和流沙涌泥等无法继续施工时，立即暂停施工和采取应急措施，根据具体情况修正施工方案和采取相应措施。在基槽适当的位置设置集水坑，位置设在基础范围以外，对雨水及生产废水收集排除，建筑物的基底土不得扰动或被水浸泡。如基槽开挖过程中突遇河道水位上涨超过建基面时，应增加机械排水等临时设施，保证建基面地下水位在0.5m以下。基坑开挖时预留50cm的土层，采用人工开挖。基坑开挖至设计高程，及时通知业主、质量监督站、监理、设计单位等有关人员至现场进行验槽，以确定地基是否需要进行处理，验槽合格后方可进行基础砼施工。4、土方回填基坑及墙后回填土可采用透水性和力学指标较好的砂性土，必须在隐蔽工程验收合格且浆砌石、混凝土等结构达到设计强度后回填。回填前必须清除基坑底部积水、杂物等，严格控制回填土料含水量，分层填筑夯实，回填土压实度不小于0.92，回填土土料应采用人工或小型机具夯压密实。墙身两侧回填土应均衡上升铺土厚度宜控制在0.2m以内，分段处应留有坡度，错缝搭接，分期回填。每次回填土的总厚度不超过1.2m。5、基础混凝土5．1砼施工工艺基础砼浇筑顺序以沉降缝位置的长度范围分段施工的原则进行。砼浇筑工艺流程：5.2材料选择5.2.1骨料细骨料应质地坚硬、清洁、级配良好；人工砂的细度模数宜在2.4～2.8范围内，天然砂的细度模数宜在2.2～3.0范围内。细骨料的含水率应保持稳定，人工砂饱和面干的含水率不宜超过6%，必要时应采取加速脱水措施。粗骨料的最大粒径：不应超过钢筋净间距的2／3、构件断面最小边长的1／4、素混凝土板厚的1／2。对少筋或无筋混凝土结构，应选用较大的粗骨料粒径。应严格控...
