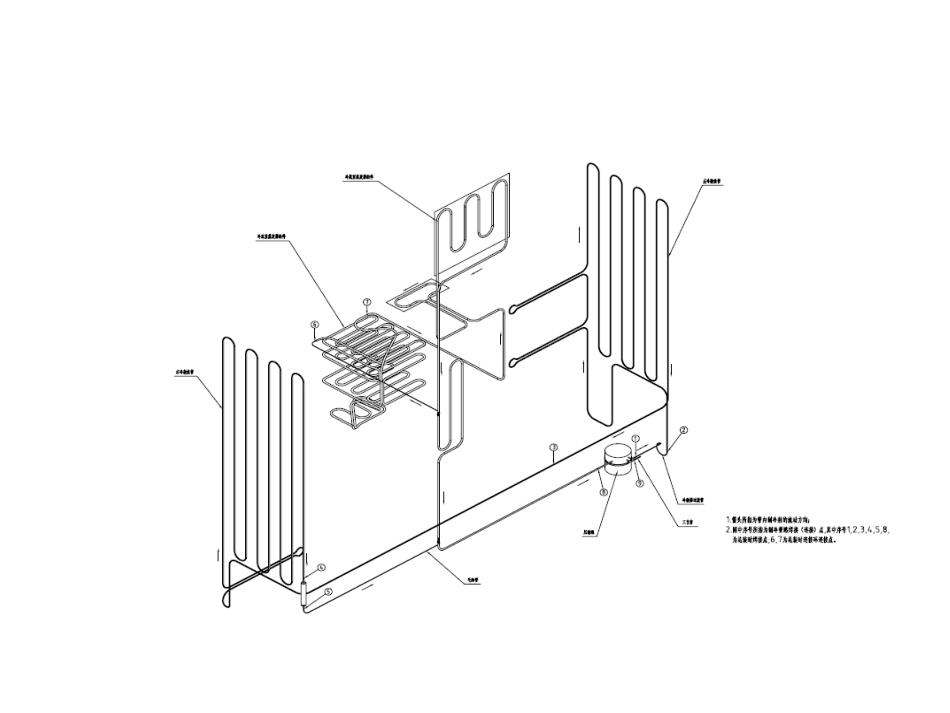

三乡维修部冰箱维修资料2010年6月1日第三部分新品BCD-390MP/232MT冰箱系统原理介绍及相关器件的维修方法BCD-390MP/232MT制冷系统走向示意图压缩机冷凝器干燥器散热§§§冷藏室蒸发器软冷冻室蒸发器冷冻室蒸发器毛细管BCD-390MP电气系统原理图BCD-390MP电气控制原理正负离子发生器工作与压缩机同步运行，LED灯有左右两个开关控制，只要有一个门打开灯就亮，属于并联控制；风扇电机与压缩机同步运行，但在风扇电机工作的时候只要有一个门打开就停止工作，与门开关属于串联连接；加热器1低温补偿加热器，加热器2为冷藏门翻板加热器，它与压缩机同步运行，起到防止冷藏门凝露的作用；其余控制与普通冰箱的原理相同。BCD-232MT电气系统原理图BCD-390MP内部管路实物图冷藏室蒸发器感温管（内装温控器感温头）冷凝器（在侧板内壁）-3--7度软冷冻蒸发器主电缆线下部安装压缩机排水管蒸发器回气管（铜铝接头焊接）温度补偿加热器BCD-232MT内部管路实物图冷藏室蒸发器感温管（内装温控器感温头）冷凝器（在侧板内壁）-3--7度软冷冻蒸发器主电缆线下部安装压缩机排水管蒸发器回气管（铜铝接头焊接）温度补偿加热器BCD-390MP部分电气件的拆卸与维修LED灯组件的拆卸与维修工作原理：220V电压经过电容降压和整流桥整流滤波后输出直流电压，供给发光二极管，该电路光源由6只发光二极管串联在一起组成，如果其中有1只二极管断路损害坏，就造成冷藏室灯不亮；解决方法：更换LED灯组件或直接更换发光二极管即可；温控器及低温补偿器工作原理和普通冰箱相同。220v电压供至LED灯组件低温补偿开关温控器旋钮WDF型温度控制器BCD-390MP部分电气件的拆卸与维修LED灯开关的拆卸与维修工作原理：LED灯有左右两个开关控制，只要有一个门打开灯就亮，属于并联控制；它即控制灯同时也控制冷藏室风扇的开停；当冷藏门打开时，灯回路导通(灰色护套的两根线），风扇回路断开（蓝色护套的两根线），反之，则相反；如通断不正常，可直接更换。灯开关的拆卸BCD-390MP部分电气件的拆卸与维修风扇及负离子发生器的拆卸风扇电机VC保鲜负氧离子发生器风扇电机的正常阻值为1.02K∩，如风扇电机有烧毁、断路等现象，可从安电请购更换该机型使用东贝QD135YZ压缩机，制冷量220W,输入功率136W,工作电流0.72A,COP(W/W)1.70，注油量310±5mlBCD-390MP部分电气件的拆卸与维修冷藏门翻板的拆卸与维修工作原理：为了防止冷藏门凝露，在左侧门体上安装了翻板式加热器，该加热器阻值约4.8K，功率10W,与压缩机同步运行；当压机工作时，加热器同时得到220V电压，产生微热，达到防露效果。加热器的拆卸
