ArcMap制图-地图版面设计VIP免费

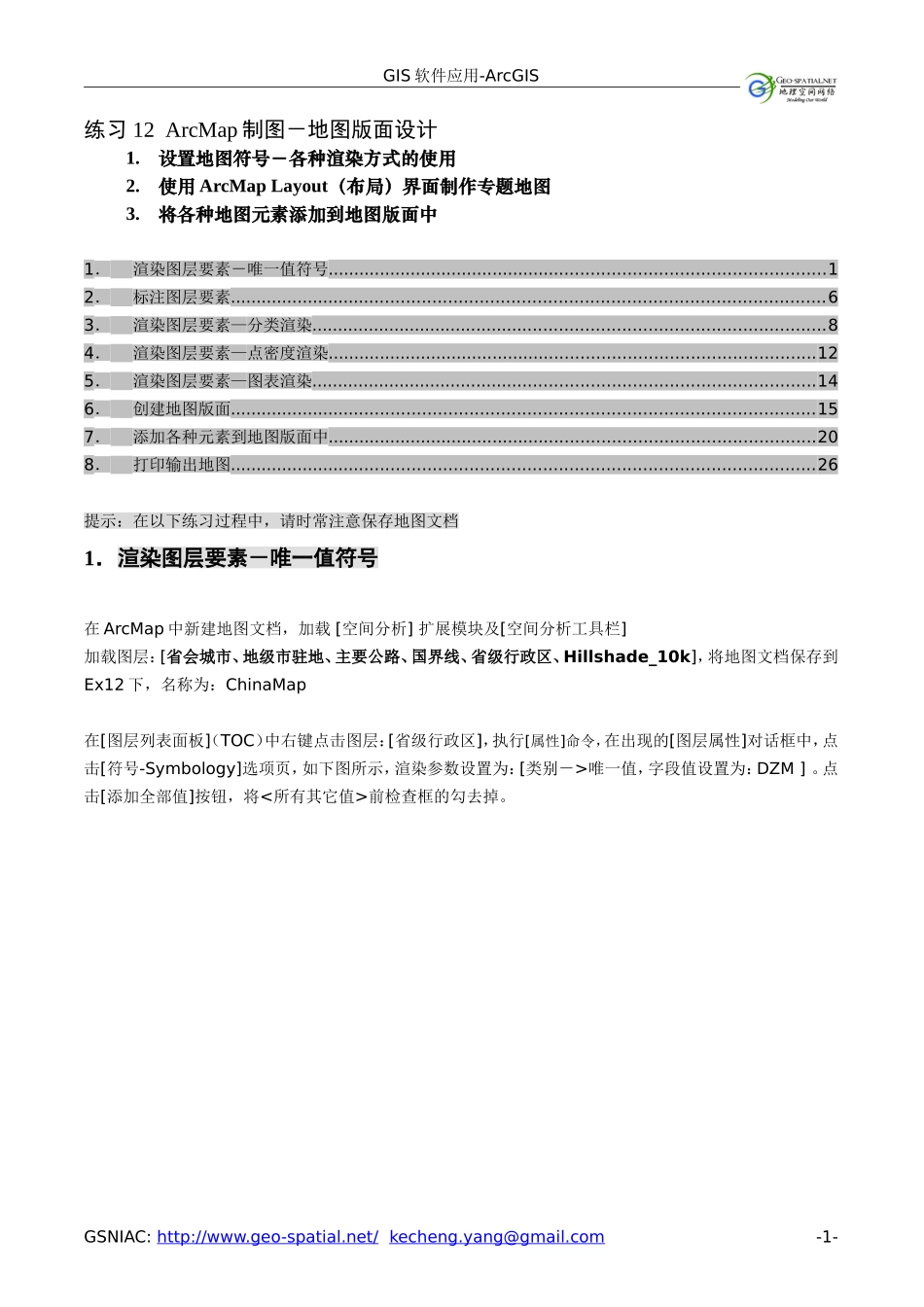

ArcMap制图-地图版面设计_第1页
1/28

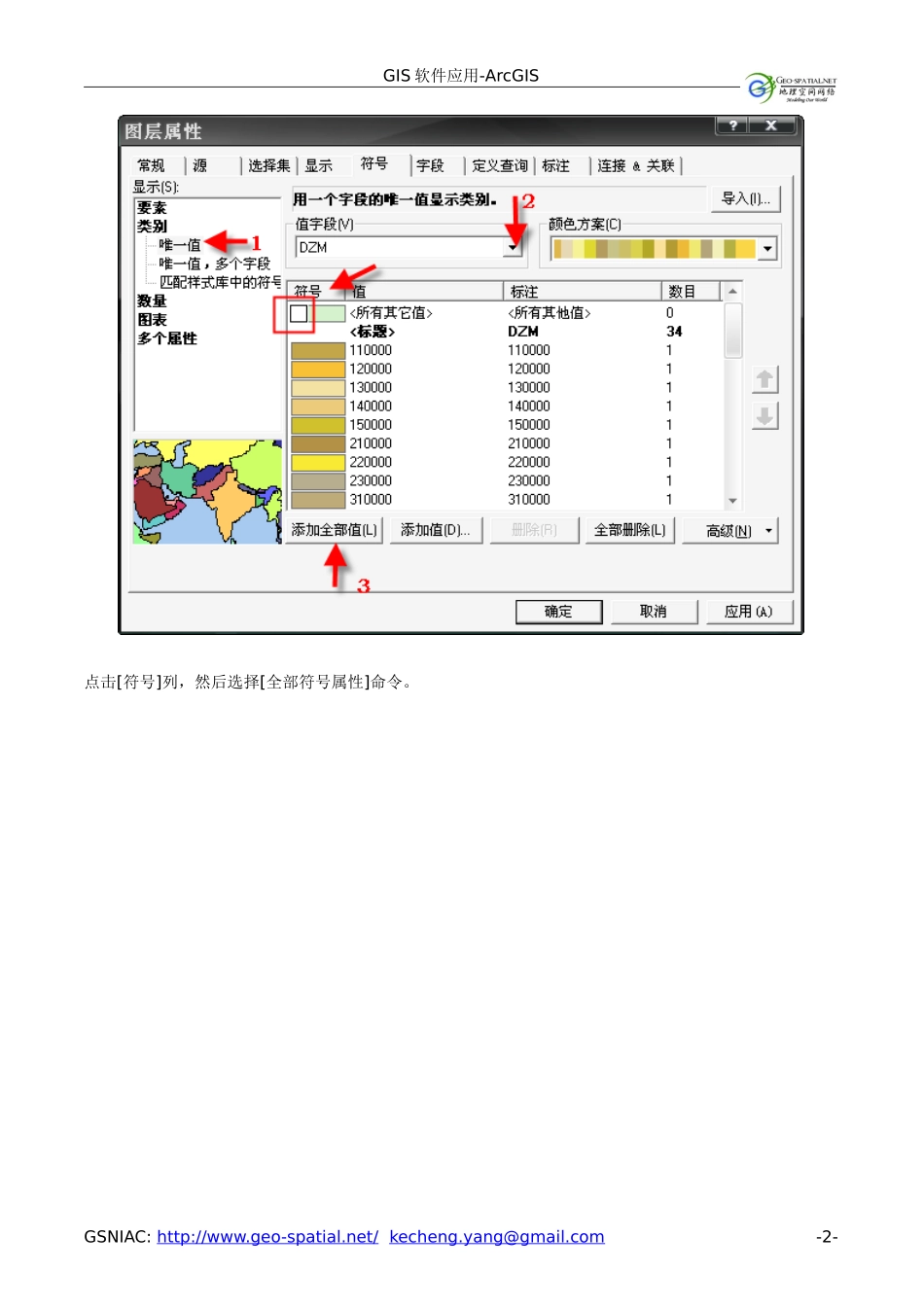

ArcMap制图-地图版面设计_第2页
2/28

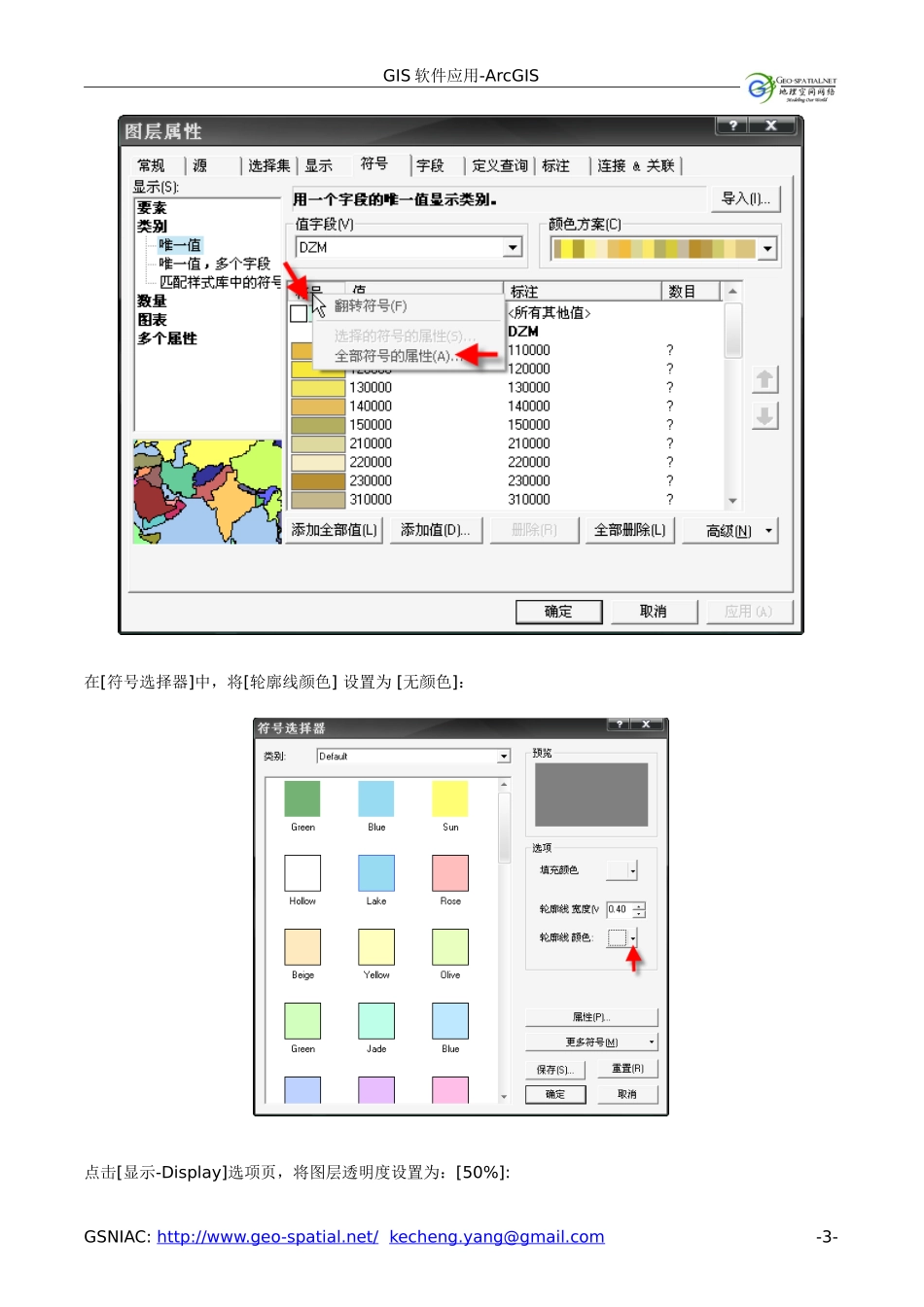

ArcMap制图-地图版面设计_第3页
3/28
GIS软件应用-ArcGIS练习12ArcMap制图-地图版面设计1.设置地图符号-各种渲染方式的使用2.使用ArcMapLayout(布局)界面制作专题地图3.将各种地图元素添加到地图版面中1.渲染图层要素-唯一值符号................................................................................................12.标注图层要素..................................................................................................................63.渲染图层要素—分类渲染...................................................................................................84.渲染图层要素—点密度渲染..............................................................................................125.渲染图层要素—图表渲染.................................................................................................146.创建地图版面................................................................................................................157.添加各种元素到地图版面中..............................................................................................208.打印输出地图................................................................................................................26提示:在以下练习过程中,请时常注意保存地图文档1.渲染图层要素-唯一值符号在ArcMap中新建地图文档,加载[空间分析]扩展模块及[空间分析工具栏]加载图层:[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k],将地图文档保存到Ex12下,名称为:ChinaMap在[图层列表面板](TOC)中右键点击图层:[省级行政区],执行[属性]命令,在出现的[图层属性]对话框中,点击[符号-Symbology]选项页,如下图所示,渲染参数设置为:[类别->唯一值,字段值设置为:DZM]。点击[添加全部值]按钮,将<所有其它值>前检查框的勾去掉。GSNIAC:http://www.geo-spatial.net/kecheng.yang@gmail.com-1-GIS软件应用-ArcGIS点击[符号]列,然后选择[全部符号属性]命令。GSNIAC:http://www.geo-spatial.net/kecheng.yang@gmail.com-2-GIS软件应用-ArcGIS在[符号选择器]中,将[轮廓线颜色]设置为[无颜色]:点击[显示-Display]选项页,将图层透明度设置为:[50%]:GSNIAC:http://www.geo-spatial.net/kecheng.yang@gmail.com-3-GIS软件应用-ArcGIS现在图层:省级行政区根据字段[DZM]进行唯一值渲染,且有伪三维效果(关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层)关闭并移除图层:[Hillshade_10k]显示图层:[国界线],在[TOC]中右键点击图层:[国界线],执行[属性]命令,在出现的[图层属性]对话框中将渲染方式设置为[单一符号],点击[符号设置]按钮(如下图1)在[符号选择器]对话框中选择一种线状符号(如下图所示)GSNIAC:http://www.geo-spatial.net/kecheng.yang@gmail.com-4-GIS软件应用-ArcGIS显示图层:[地级城市驻地],并参考以上操作及下图所示,设置图层渲染方式::GSNIAC:http://www.geo-spatial.net/kecheng.yang@gmail.com-5-GIS软件应用-ArcGIS2.标注图层要素在TOC中,右键点击图层:[省级行政区],执行[属性]命令,在出现的[图层属性]对话框中,点击[标注]选项页,确认标注字段为:[Name],点击[符号]按钮在[符号选择器]对话框中,将标注字体大小设置为:[12],点击[属性]按钮(如下图所示):GSNIAC:http://www.geo-spatial.net/kecheng.yang@gmail.com-6-GIS软件应用-ArcGIS在[编辑器]对话框中,点击[掩模]选项页,并将大小设置为:[2]:连续三次[确定]后退出以上对话框,返回ArcMap视图界面.显示图层:[地级城市驻地],并参考以上方法及下图效果进行标注:GSNIAC:http://www.geo-spatial.net/kecheng.yang@gmail.com-7-GIS软件应用-ArcGIS3.渲染图层要素—分类渲染在TOC中,右键点击图层[省级行政区],执行[属性]命令,然后在[图层属性]对话框中点击[符号]选项页,将渲染方式设置为:[渐变颜色渲染,字段:Area,分类:5,自然间隔分类法]...
