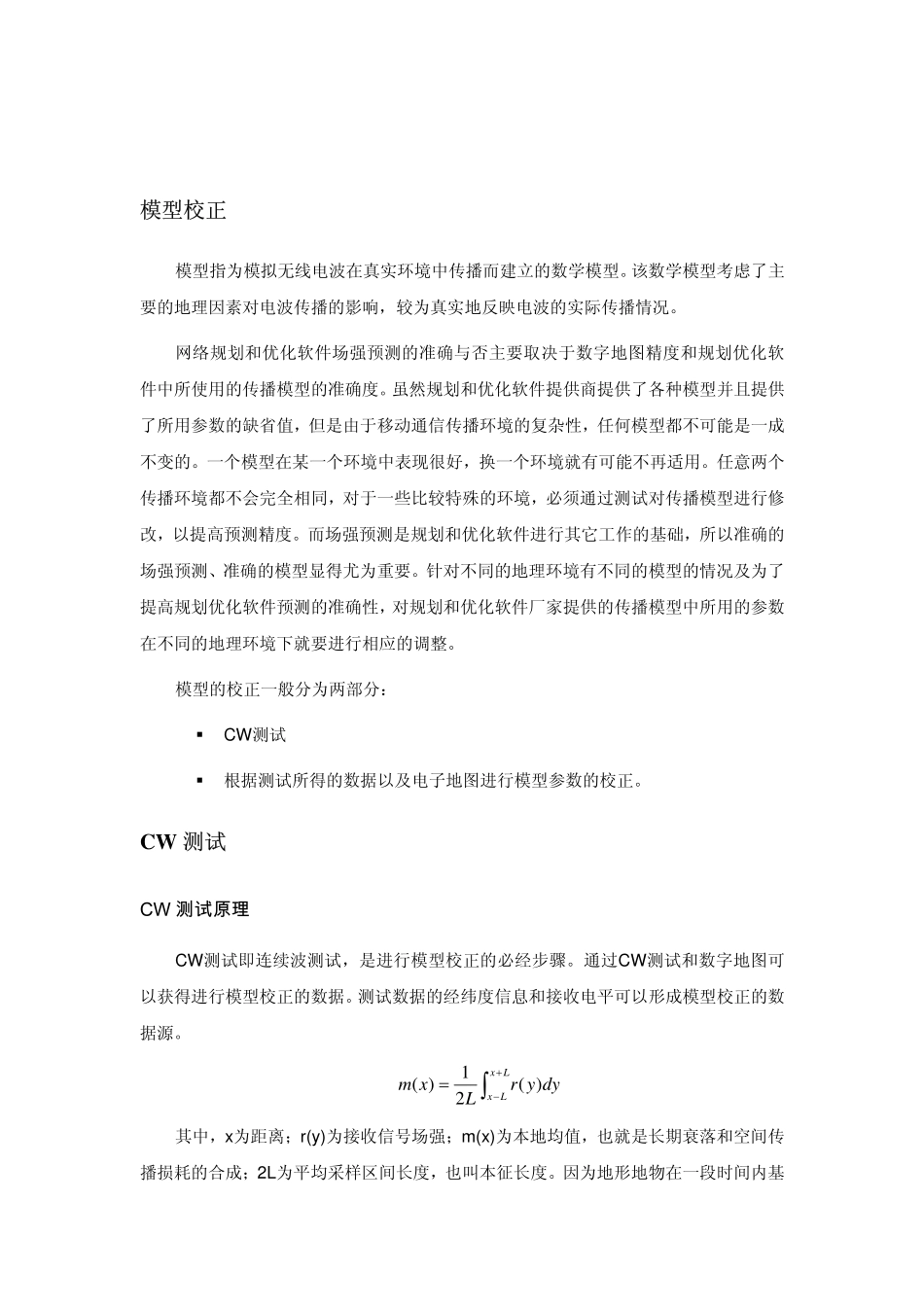

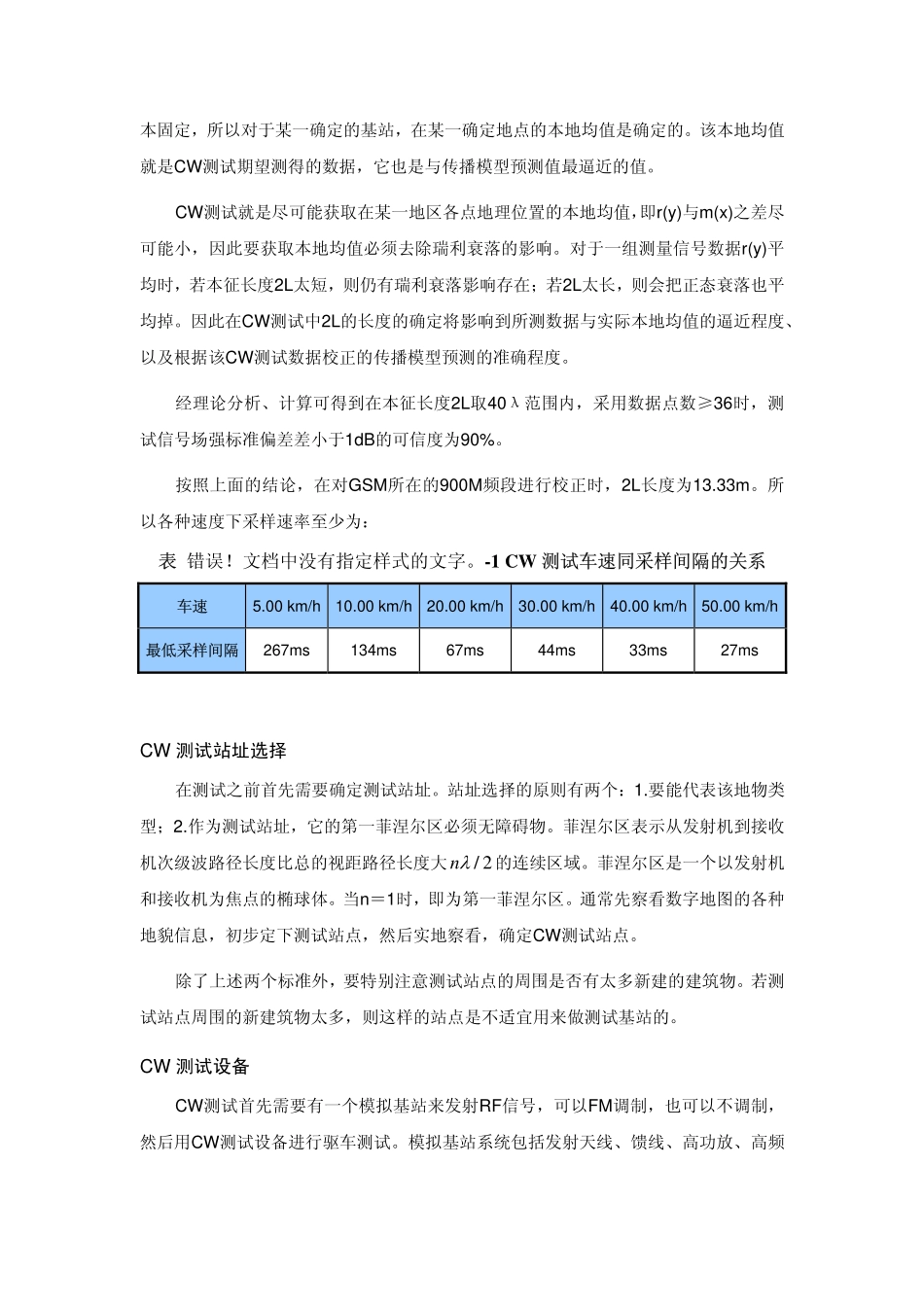

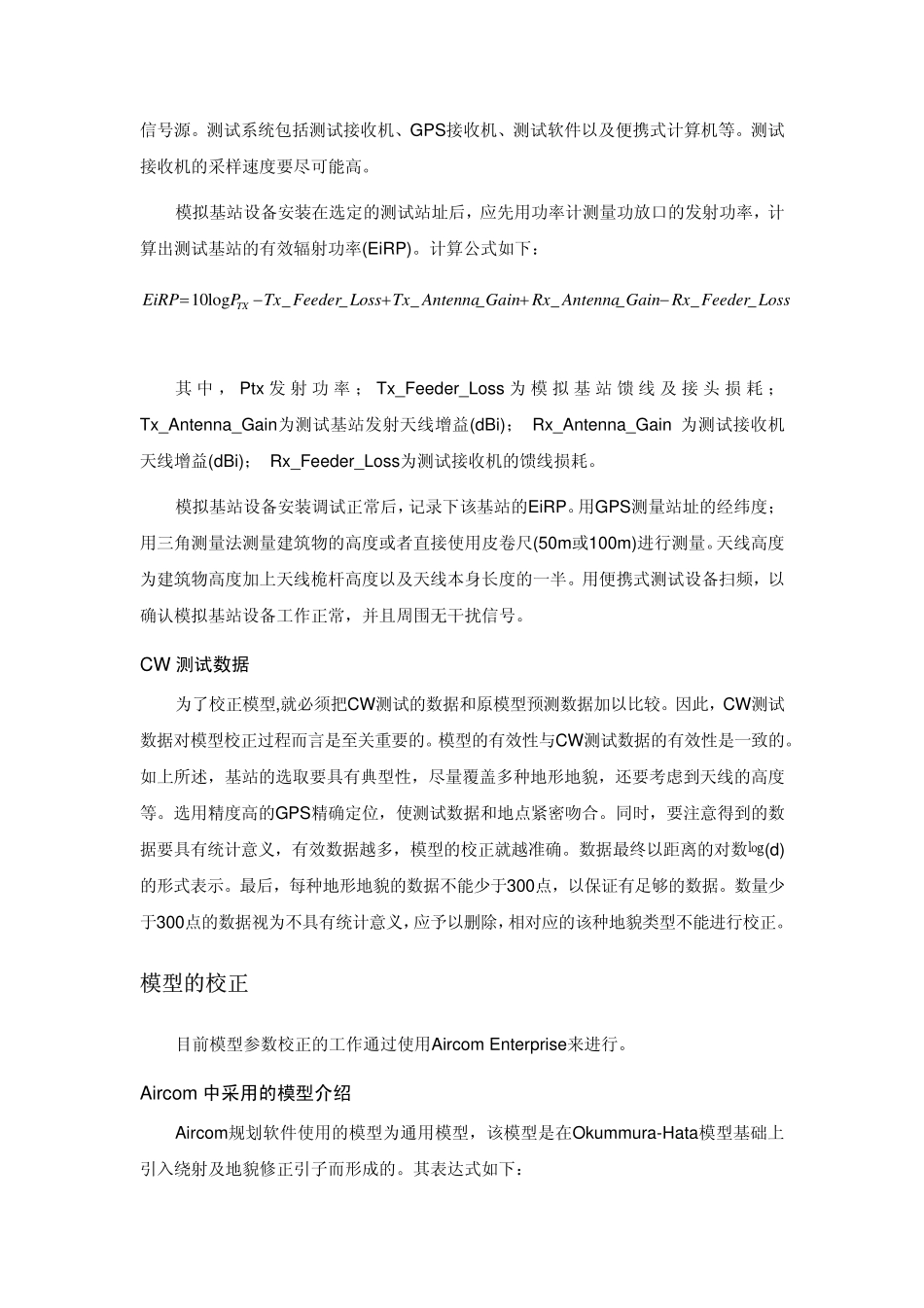

模型校正模型指为模拟无线电波在真实环境中传播而建立的数学模型。该数学模型考虑了主要的地理因素对电波传播的影响，较为真实地反映电波的实际传播情况。网络规划和优化软件场强预测的准确与否主要取决于数字地图精度和规划优化软件中所使用的传播模型的准确度。虽然规划和优化软件提供商提供了各种模型并且提供了所用参数的缺省值，但是由于移动通信传播环境的复杂性，任何模型都不可能是一成不变的。一个模型在某一个环境中表现很好，换一个环境就有可能不再适用。任意两个传播环境都不会完全相同，对于一些比较特殊的环境，必须通过测试对传播模型进行修改，以提高预测精度。而场强预测是规划和优化软件进行其它工作的基础，所以准确的场强预测、准确的模型显得尤为重要。针对不同的地理环境有不同的模型的情况及为了提高规划优化软件预测的准确性，对规划和优化软件厂家提供的传播模型中所用的参数在不同的地理环境下就要进行相应的调整。模型的校正一般分为两部分：�CW测试�根据测试所得的数据以及电子地图进行模型参数的校正。CW测试CW测试原理CW测试即连续波测试，是进行模型校正的必经步骤。通过CW测试和数字地图可以获得进行模型校正的数据。测试数据的经纬度信息和接收电平可以形成模型校正的数据源。∫+−=LxLxdyyrLxm)(21)(其中，x为距离；r(y)为接收信号场强；m(x)为本地均值，也就是长期衰落和空间传播损耗的合成；2L为平均采样区间长度，也叫本征长度。因为地形地物在一段时间内基本固定，所以对于某一确定的基站，在某一确定地点的本地均值是确定的。该本地均值就是CW测试期望测得的数据，它也是与传播模型预测值最逼近的值。CW测试就是尽可能获取在某一地区各点地理位置的本地均值，即r(y)与m(x)之差尽可能小，因此要获取本地均值必须去除瑞利衰落的影响。对于一组测量信号数据r(y)平均时，若本征长度2L太短，则仍有瑞利衰落影响存在；若2L太长，则会把正态衰落也平均掉。因此在CW测试中2L的长度的确定将影响到所测数据与实际本地均值的逼近程度、以及根据该CW测试数据校正的传播模型预测的准确程度。经理论分析、计算可得到在本征长度2L取40λ范围内，采用数据点数≥36时，测试信号场强标准偏差差小于1dB的可信度为90%。按照上面的结论，在对GSM所在的900M频段进行校正时，2L长度为13.33m。所以各种速度下采样速率至少为：表错误！文档中没有指定样式的文字。-1CW测试车速同采样间隔的关系车速5.00km/h10.00km/h20.00km/h30.00km/h40.00km/h50.00km/h最低采样间隔267ms134ms67ms44ms33ms27msCW测试站址选择在测试之前首先需要确定测试站址。站址选择的原则有两个：1.要能代表该地物类型；2.作为测试站址，它的第一菲涅尔区必须无障碍物。菲涅尔区表示从发射机到接收机次级波路径长度比总的视距路径长度大2/λn的连续区域。菲涅尔区是一个以发射机和接收机为焦点的椭球体。当n＝1时，即为第一菲涅尔区。通常先察看数字地图的各种地貌信息，初步定下测试站点，然后实地察看，确定CW测试站点。除了上述两个标准外，要特别注意测试站点的周围是否有太多新建的建筑物。若测试站点周围的新建筑物太多，则这样的站点是不适宜用来做测试基站的。CW测试设备CW测试首先需要有一个模拟基站来发射RF信号，可以FM调制，也可以不调制，然后用CW测试设备进行驱车测试。模拟基站系统包括发射天线、馈线、高功放、高频信号源。测试系统包括测试接收机、GPS接收机、测试软件以及便携式计算机等。测试接收机的采样速度要尽可能高。模拟基站设备安装在选定的测试站址后，应先用功率计测量功放口的发射功率，计算出测试基站的有效辐射功率(EiRP)。计算公式如下：LossFeederRxGainAntennaRxGainAntennaTxLossFeederTxPEiRPTX________log10−++−=其中，Ptx发射功率；Tx_Feeder_Loss为模拟基站馈线及接头损耗；Tx_Antenna_Gain为测试基站发射天线增益(dBi)；Rx_Antenna_Gain为测试接收机天线增益(dBi)；Rx_Feeder_Loss为测试接收机的馈线损耗。模拟基站设备安装调试正常后，记录下该基站的EiRP。用GPS测量站址的经纬度；用三角测量法测量建筑物的高度或者直接使用皮卷尺(50m或100m)进...
