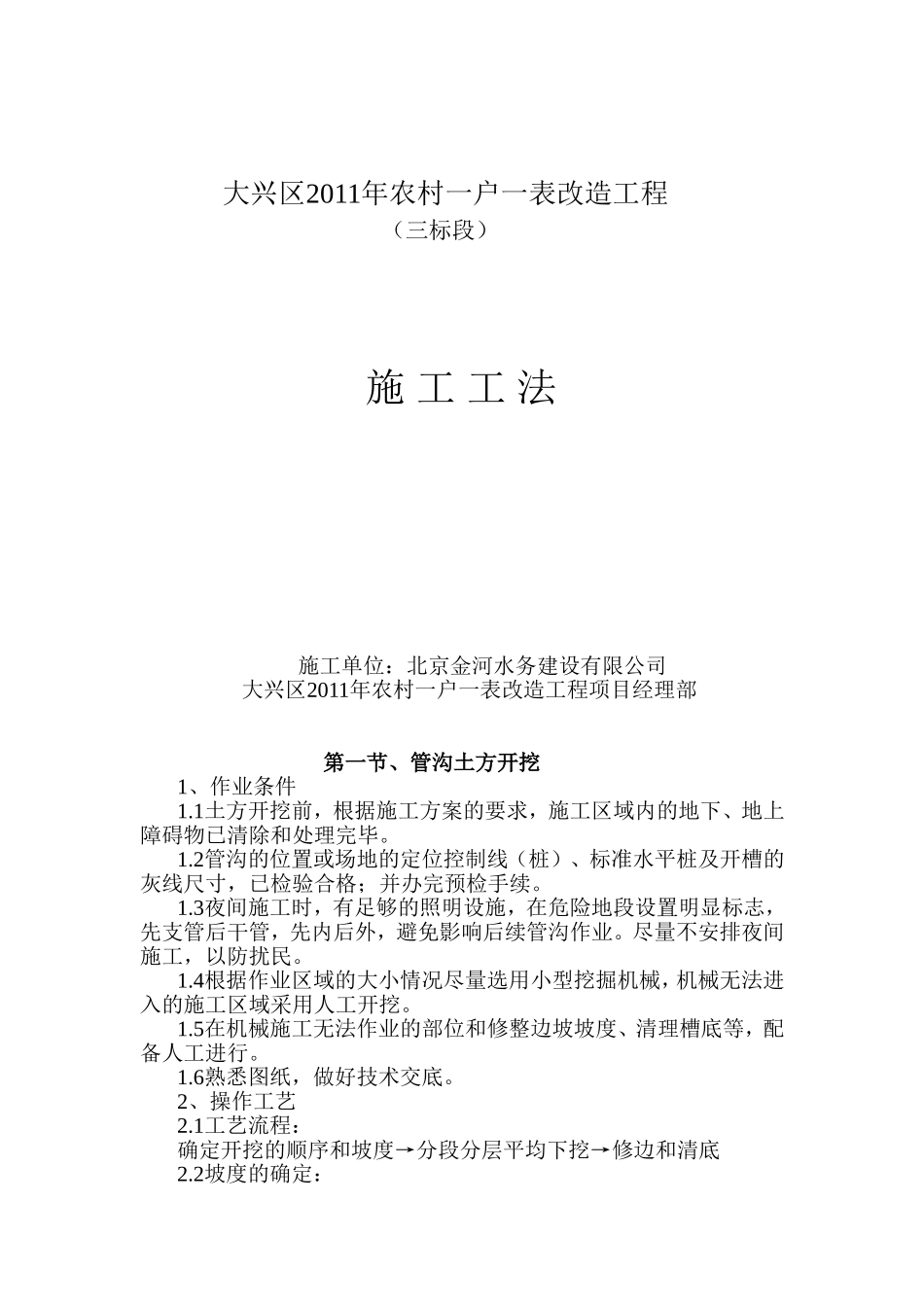

大兴区2011年农村一户一表改造工程（三标段）施工工法施工单位：北京金河水务建设有限公司大兴区2011年农村一户一表改造工程项目经理部第一节、管沟土方开挖1、作业条件1.1土方开挖前，根据施工方案的要求，施工区域内的地下、地上障碍物已清除和处理完毕。1.2管沟的位置或场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，已检验合格；并办完预检手续。1.3夜间施工时，有足够的照明设施，在危险地段设置明显标志，先支管后干管，先内后外，避免影响后续管沟作业。尽量不安排夜间施工，以防扰民。1.4根据作业区域的大小情况尽量选用小型挖掘机械，机械无法进入的施工区域采用人工开挖。1.5在机械施工无法作业的部位和修整边坡坡度、清理槽底等，配备人工进行。1.6熟悉图纸，做好技术交底。2、操作工艺2.1工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底2.2坡度的确定：根据设计要求的埋深和土质情况，管沟开挖时不考虑放坡。2.3采用反铲开挖管沟，施工方法采用端头挖土法：挖土机从沟（槽）或管沟的端头以倒退行驶的方法进行开挖。2.4挖土机沿槽边缘移动时，机械距离边坡上缘的宽度不小于基沟（槽）或管沟深度的1/2。2.5在开挖过程中，随时检查槽壁和边坡的状态。深度大于1.5m时，根据土质变化情况，做好管沟的支撑准备，以防坍陷。2.6机械施工挖不到的土方，配合人工随时进行挖掘，并用铁锨或手推车把土运到机械挖到的地方，及时用机械挖走。2.7开挖管沟时，预留15厘米，防止超挖，如不能准确地挖至设计基底标高时，由人工配合抄测标高，人工清挖至标高以上5cm。2.8修帮和清底。在距槽底设计标高50cm槽帮处，抄出水平线，钉上小木橛，然后用人工清理上部浮土。2.10基底修理整平后，进行质量检查验收。3、成品保护3.1对定位标准桩、标准水准点、龙门桩等，挖运土时不碰撞，并经常测量和校准其平面位置、水准标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点在开挖前进行校核复测。3.2在开挖土方时，设专人观察，防止邻近建筑物或构筑物、原有道路管线等发生下沉和变形。必要时与设计单位或建设单位协商，采取防护措施，并在施工中进行沉降或位移观测。3.3施工中发现有文物或古墓，妥善保护，及时报请有关部门处理后，再继续施工；对现场测量用永久性标桩或地质、地震部门设置的长期观测点进行有效保护。根据建设单位提供的地下管线位置图，采取保护措施，防止损坏管线，造成严重事故。4、应注意的质量问题4.1基底超挖：开挖管沟，不超过沟底标高。如个别地方超挖时，处理方法根据勘察单位的意见，征得设计单位同意后处理，不私自处理。4.2管沟开挖后尽量减少对基土的扰动。如沟槽开挖后不能即刻施工，根据实际情况留置一定厚度的土层，待管道施工时再开挖，避免出现冻槽。4.3注意施工顺序的合理性：严格按施工方案规定的施工顺序进行土方开挖，先从低处开挖，分层分段依次进行，形成一定坡度以利排水。4.4及时了解现场土质和地下水情况，还应注意机械挖土时的留置台阶的高度不得超机械最大挖掘深度的1.2倍，防止机械自重下沉，造成施工事故。4.5管沟边坡不直不平，基底不平；加强检查，随挖随修，并认真验收。第二节、管道与阀件施工一、PE管道连接1、一般规定：1.1管材、管件以及管道附件的连接采用热熔连接，（公称外径大于或等于63mm的管道不采用手工热熔承插连接，壁厚≤6mm的管材不使用热熔对接的连接方法）并且采用相应的专用热熔连接工具，连接时禁用明火加热。1.2管道连接采用同种牌号规格，压力等级相同的管材、管件以及管道附件（不同牌号的管材以及管道附件之间的连接，经过试验，确定连接质量能得到保证后，再施工连接）。1.3在寒冷气候（-5℃以下）或大风环境条件下进行热熔或电熔连接操作时，采取遮挡保护措施，或调整连接工具的工艺参数。1.4管道连接时，管材切割采用专用割刀或切管工具，切割断面保证平整、光滑、无毛刺，且垂直于管轴线。1.5管道连接后，及时检查接头外观质量，不合格立即返工。2、热熔连接：2.1热熔连接工具的温度控制精确，加热面温度分布均匀，加热面结构符合焊接工艺要求。热熔连接前、后使用洁净棉布擦净加热面...
