CATIA快捷键大全VIP免费

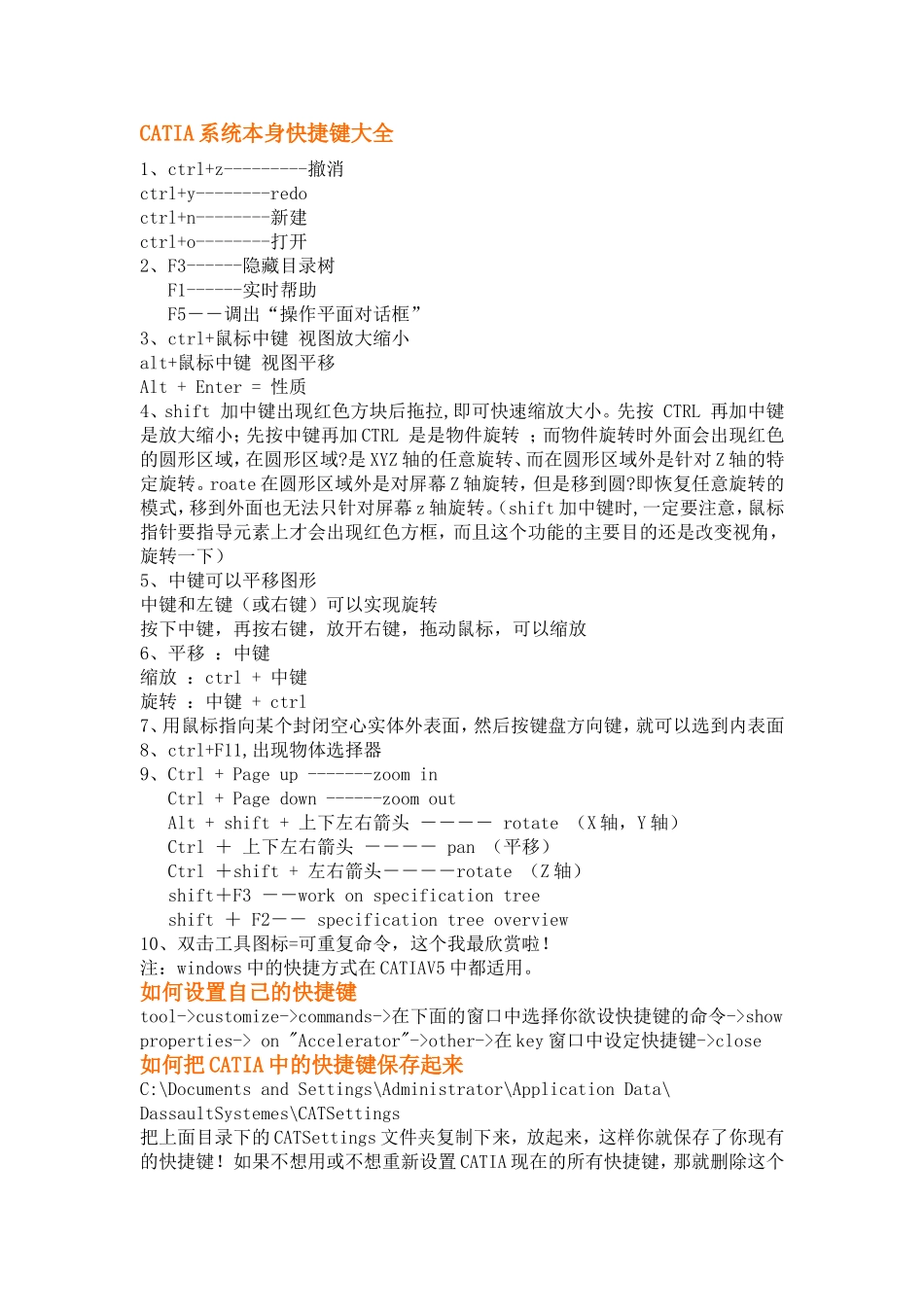

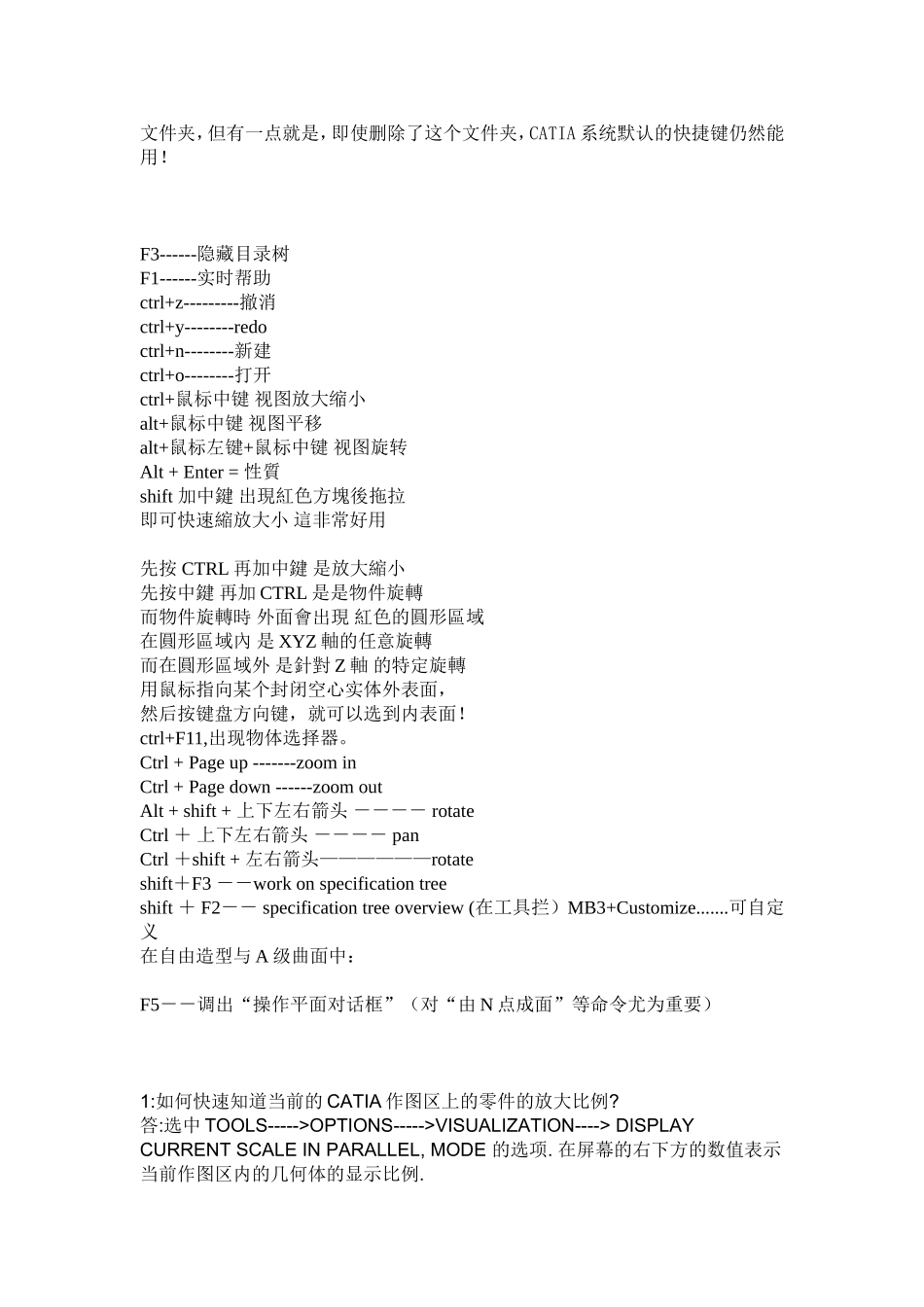

CATIA系统本身快捷键大全1、ctrl+z---------撤消ctrl+y--------redoctrl+n--------新建ctrl+o--------打开2、F3------隐藏目录树F1------实时帮助F5－－调出“操作平面对话框”3、ctrl+鼠标中键视图放大缩小alt+鼠标中键视图平移Alt+Enter=性质4、shift加中键出现红色方块后拖拉,即可快速缩放大小。先按CTRL再加中键是放大缩小；先按中键再加CTRL是是物件旋转；而物件旋转时外面会出现红色的圆形区域，在圆形区域?是XYZ轴的任意旋转、而在圆形区域外是针对Z轴的特定旋转。roate在圆形区域外是对屏幕Z轴旋转，但是移到圆?即恢复任意旋转的模式，移到外面也无法只针对屏幕z轴旋转。（shift加中键时,一定要注意，鼠标指针要指导元素上才会出现红色方框，而且这个功能的主要目的还是改变视角，旋转一下）5、中键可以平移图形中键和左键（或右键）可以实现旋转按下中键，再按右键，放开右键，拖动鼠标，可以缩放6、平移：中键缩放：ctrl+中键旋转：中键+ctrl7、用鼠标指向某个封闭空心实体外表面，然后按键盘方向键，就可以选到内表面8、ctrl+F11,出现物体选择器9、Ctrl+Pageup-------zoominCtrl+Pagedown------zoomoutAlt+shift+上下左右箭头－－－－rotate（X轴，Y轴）Ctrl＋上下左右箭头－－－－pan（平移）Ctrl＋shift+左右箭头－－－－rotate（Z轴）shift＋F3－－workonspecificationtreeshift＋F2－－specificationtreeoverview10、双击工具图标=可重复命令，这个我最欣赏啦！注：windows中的快捷方式在CATIAV5中都适用。如何设置自己的快捷键tool->customize->commands->在下面的窗口中选择你欲设快捷键的命令->showproperties->on"Accelerator"->other->在key窗口中设定快捷键->close如何把CATIA中的快捷键保存起来C:\DocumentsandSettings\Administrator\ApplicationData\DassaultSystemes\CATSettings把上面目录下的CATSettings文件夹复制下来，放起来，这样你就保存了你现有的快捷键！如果不想用或不想重新设置CATIA现在的所有快捷键，那就删除这个文件夹，但有一点就是，即使删除了这个文件夹，CATIA系统默认的快捷键仍然能用！F3------隐藏目录树F1------实时帮助ctrl+z---------撤消ctrl+y--------redoctrl+n--------新建ctrl+o--------打开ctrl+鼠标中键视图放大缩小alt+鼠标中键视图平移alt+鼠标左键+鼠标中键视图旋转Alt+Enter=性質shift加中鍵出現紅色方塊後拖拉即可快速縮放大小這非常好用先按CTRL再加中鍵是放大縮小先按中鍵再加CTRL是是物件旋轉而物件旋轉時外面會出現紅色的圓形區域在圓形區域內是XYZ軸的任意旋轉而在圓形區域外是針對Z軸的特定旋轉用鼠标指向某个封闭空心实体外表面，然后按键盘方向键，就可以选到内表面！ctrl+F11,出现物体选择器。Ctrl+Pageup-------zoominCtrl+Pagedown------zoomoutAlt+shift+上下左右箭头－－－－rotateCtrl＋上下左右箭头－－－－panCtrl＋shift+左右箭头——————rotateshift＋F3－－workonspecificationtreeshift＋F2－－specificationtreeoverview(在工具拦）MB3+Customize.......可自定义在自由造型与A级曲面中：F5－－调出“操作平面对话框”（对“由N点成面”等命令尤为重要）1:如何快速知道当前的CATIA作图区上的零件的放大比例?答:选中TOOLS----->OPTIONS----->VISUALIZATION---->DISPLAYCURRENTSCALEINPARALLEL,MODE的选项.在屏幕的右下方的数值表示当前作图区内的几何体的显示比例.2:如何快速定义草图方向?答:按CTRL键点选在草图中做为X轴的边,再选择草图平面,然后选择草图功能.草图自动转到所需的方向.3:如何再SKETCHER中动态调整尺寸?答:选中已标注的实体,再按住SHIFT键,,然后拖动实体,则实体上标注的尺寸值会动态变化.4:当启动CATIA时,总是会产生一个新的CATPRODUCT档,怎样才可以避难?答:可以在START--->ALLPROGRAMES--->TOOLS--->ENVIRONMENTEDITORV5R**中创建一个新的环境变数,NAME:CATNOSTARTDOCUMENTVALUE:YES就可以改变这种问题了.5:从CATIA来的有些MODEL档,在读取时出现PROJICTCONFLICT的信息,要怎样才能读取?答:在$HOME的目录下,修改USRENV.DCLS这个档案,在其中加入CATSITE,PRJMODEL=TRUE;这一行...
