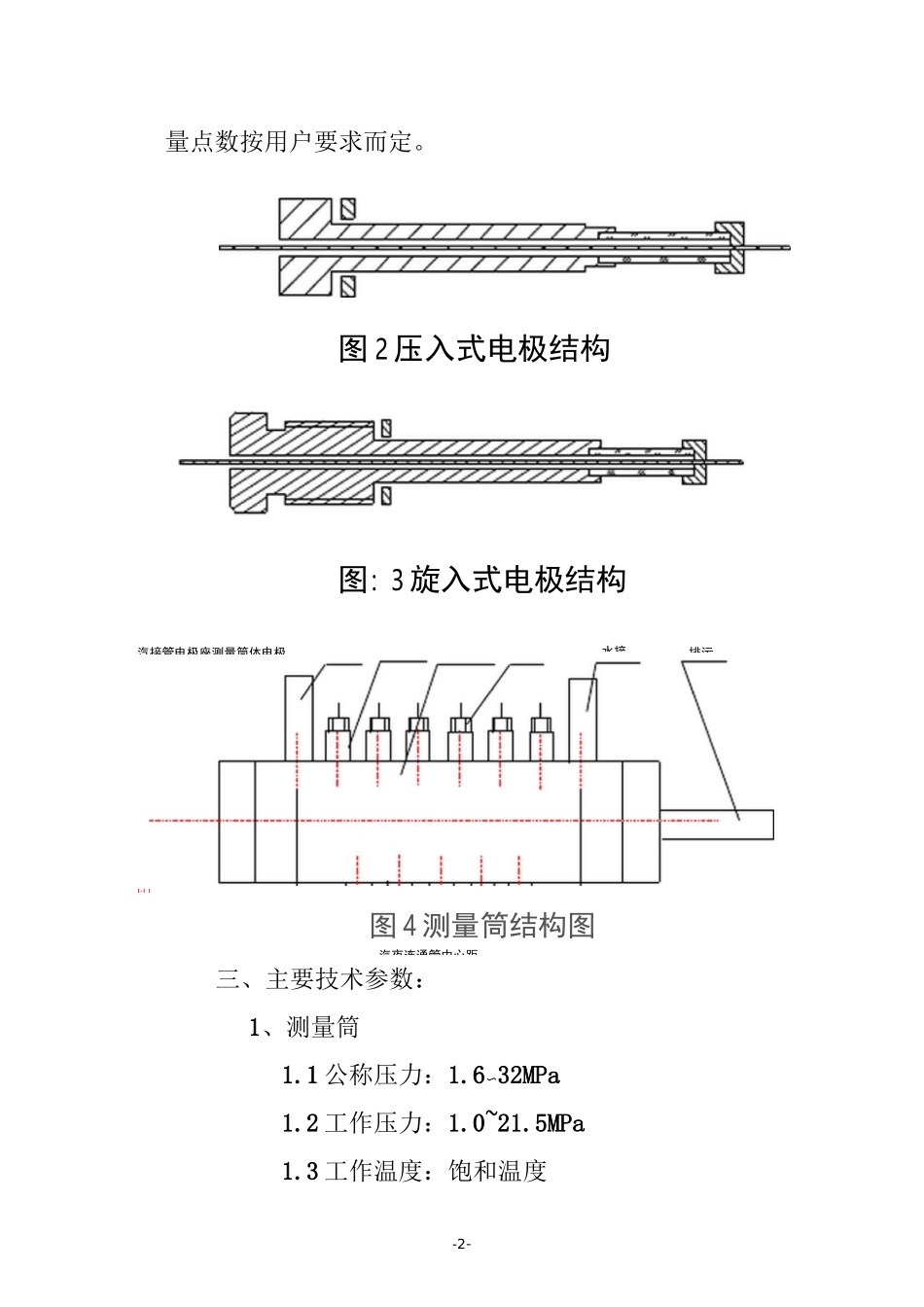

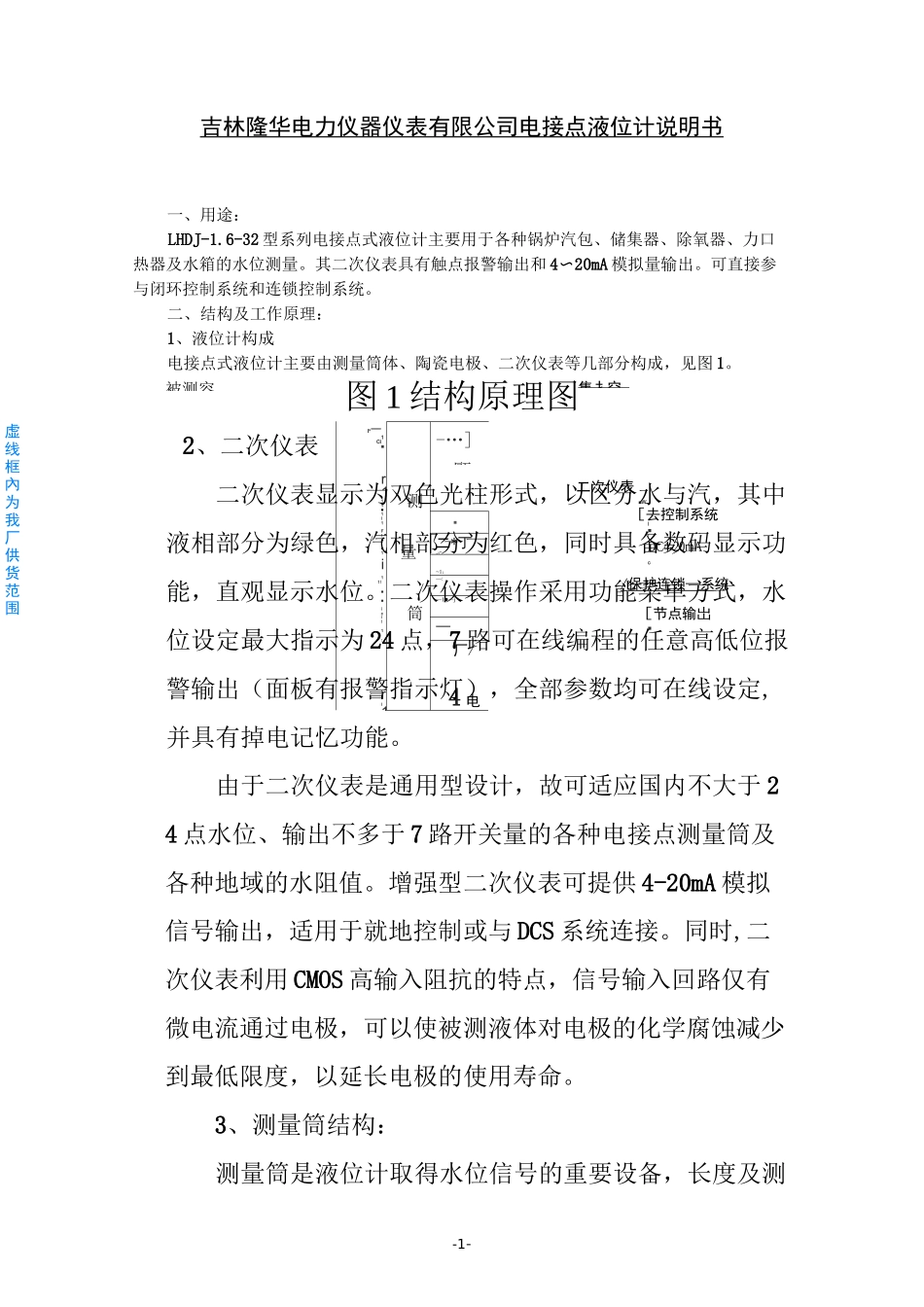

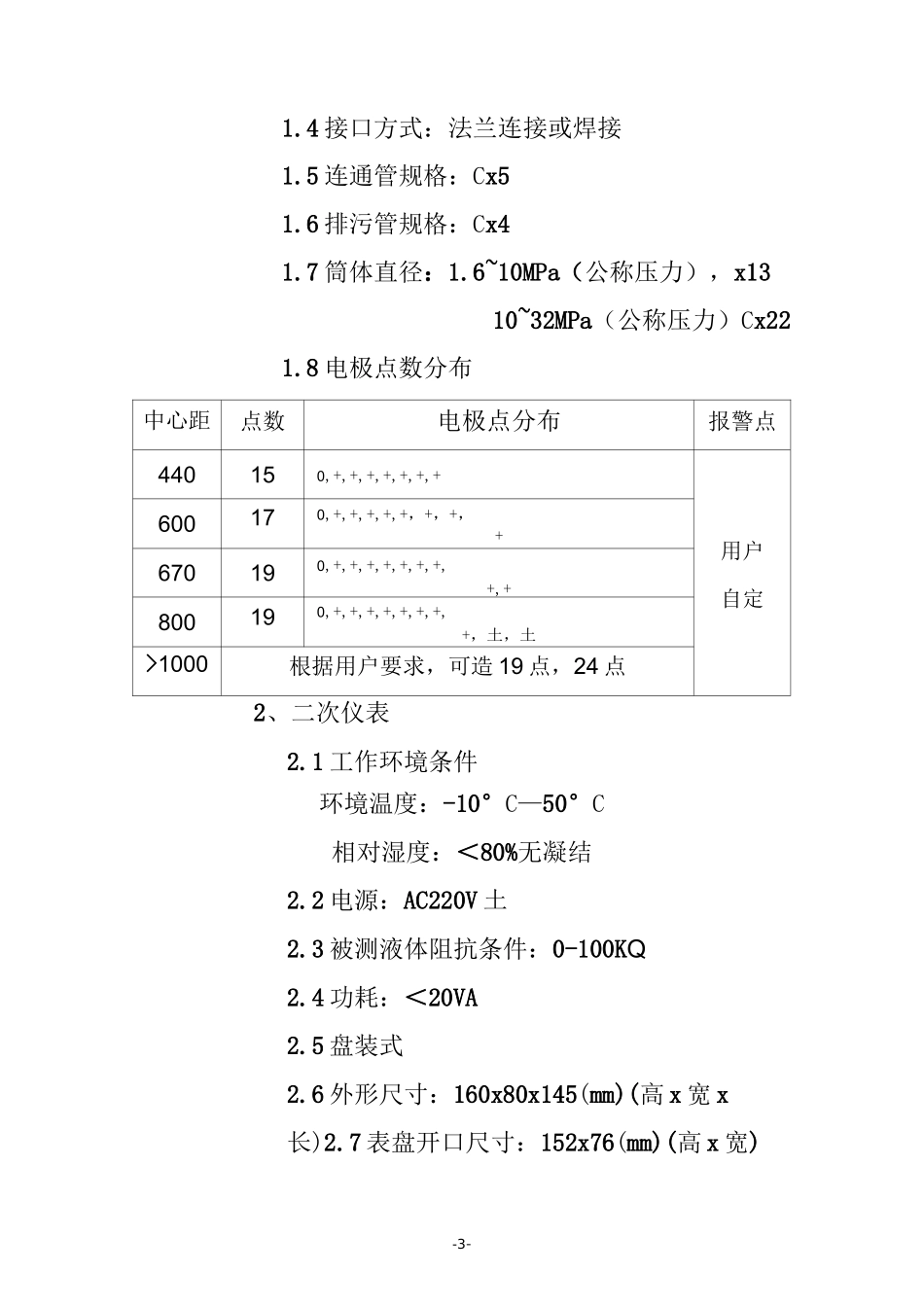

-1-被测容Is一1Ci■-…]甌r111■1I1F!■i■1i11!■■ici!1:测量筒■二*丁-i"~1：―:—1■—j——厂/4电缆rI1集扌空二次仪表■W［去控制系统I■IDC4-20mAc/保护连锁—系统［节点输岀■吉林隆华电力仪器仪表有限公司电接点液位计说明书一、用途：LHDJ-1.6-32型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、力口热器及水箱的水位测量。其二次仪表具有触点报警输出和4〜20mA模拟量输出。可直接参与闭环控制系统和连锁控制系统。二、结构及工作原理：1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。图1结构原理图2、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。二次仪表操作采用功能菜单方式，水位设定最大指示为24点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定,并具有掉电记忆功能。由于二次仪表是通用型设计，故可适应国内不大于24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。增强型二次仪表可提供4-20mA模拟信号输出，适用于就地控制或与DCS系统连接。同时,二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测虚线框內为我厂供货范围-2-汽接管电极座测量筒体电极水接排污I:I,I汽夜连通管中心距量点数按用户要求而定。图2压入式电极结构图：3旋入式电极结构图4测量筒结构图三、主要技术参数：1、测量筒1.1公称压力：1.6〜32MPa1.2工作压力：1.0~21.5MPa1.3工作温度：饱和温度-3-1.4接口方式：法兰连接或焊接1.5连通管规格：Cx51.6排污管规格：Cx41.7筒体直径：1.6~10MPa（公称压力），x1310~32MPa（公称压力）Cx221.8电极点数分布中心距点数电极点分布报警点440150,+,+,+,+,+,+,+用户自定600170,+,+,+,+,+，+，+，+670190,+,+,+,+,+,+,+,+,+800190,+,+,+,+,+,+,+,+，土，土>1000根据用户要求，可造19点，24点2、二次仪表2.1工作环境条件环境温度：-10°C—50°C相对湿度：＜80%无凝结2.2电源：AC220V土2.3被测液体阻抗条件：0-100KQ2.4功耗：＜20VA2.5盘装式2.6外形尺寸：160x80x145(mm)(高x宽x长)2.7表盘开口尺寸：152x76(mm)(高x宽)-4-2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。2.9水位指示：最大5位显示(含“一”号)，用户自设。2.10水阻设定：设定范围0~99，自动记忆。2.11水位设定：设定范围：-9999〜+9999,自-5-动记忆。2.12筛选功能：故障电极筛选。2.13传输距离：500米（如大于500米，订货时请说明）。2.14二次仪表面板（见图5）。吉林隆华电力仪器仪表有限公司图5二次仪表面板图6二次仪表接线端子图四、安装调试：1、本液位计在出厂前测量筒均经过打压实验及与二次仪表联机实验，安装后即可投入使用。ooooooOOOOOOOO■■_■一-■-■『-■■~r~报警输出1报警输出2报警输出3报警输曲电报警输出5报警输出6报警输出丁---一“二-二二':1二二•二二一一-fLlrrrhrrrrrrrr」4*I4+-」?T3¥亠设苴有敵4-20mAAc电源A一-1-+1-------OOOOOOOOOOOOO报警输出LHDJ型电接点水位计报警输出指示1234567ooooooo0与方式0或方式水位指示/设置|日丽日创0000设置运行筛选消音OOOOOOOOOOOO着g一OOOOOOOOOOOO汽侧一次-6-图7测量筒与二次仪表安装示意图2、现场安装工作人员一定要根据说明书提供的二次仪表接线图接线（见图6、7）3、电源线、信号线、外报警输出线均接好并根据图纸检查无误后，接通电源。4、参数设置在进行参数设置和修改前，应先将二次仪表后面板的“设置有效”端子短接线断开，允许改写参数；设置完成后，必须将“设置有效”两端子重新短接，禁止参数改写，以保证系统稳定运行。上电后，系统自动进入运行状态。在运行状态下按“设置键”，系统进入功能菜单操作状态，可在此状态下进行各种功能设定。在功能菜单状态下按“运行”键，系统进入正常运行状态。水侧一次1F“XII二次=扎:接排污...
