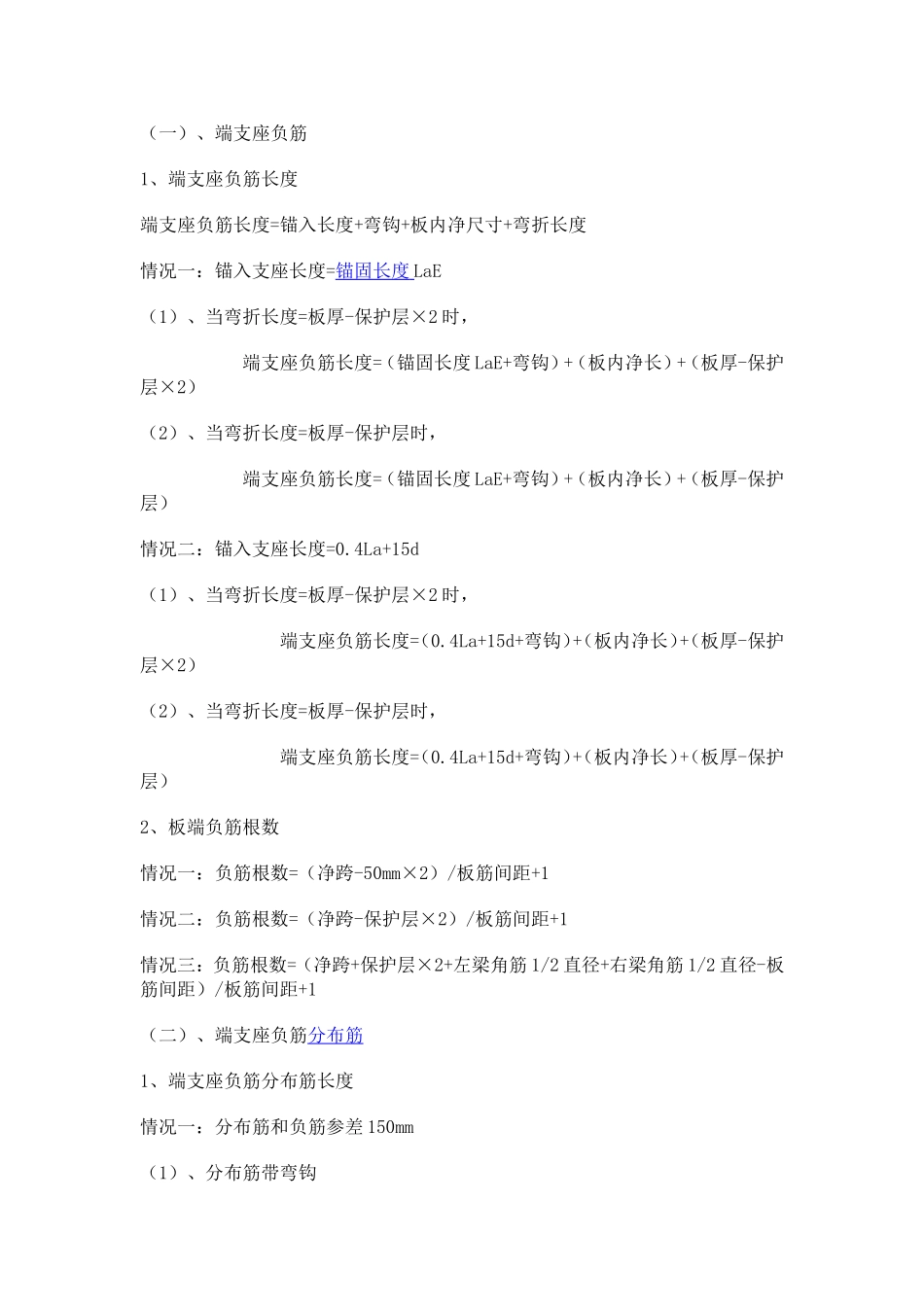

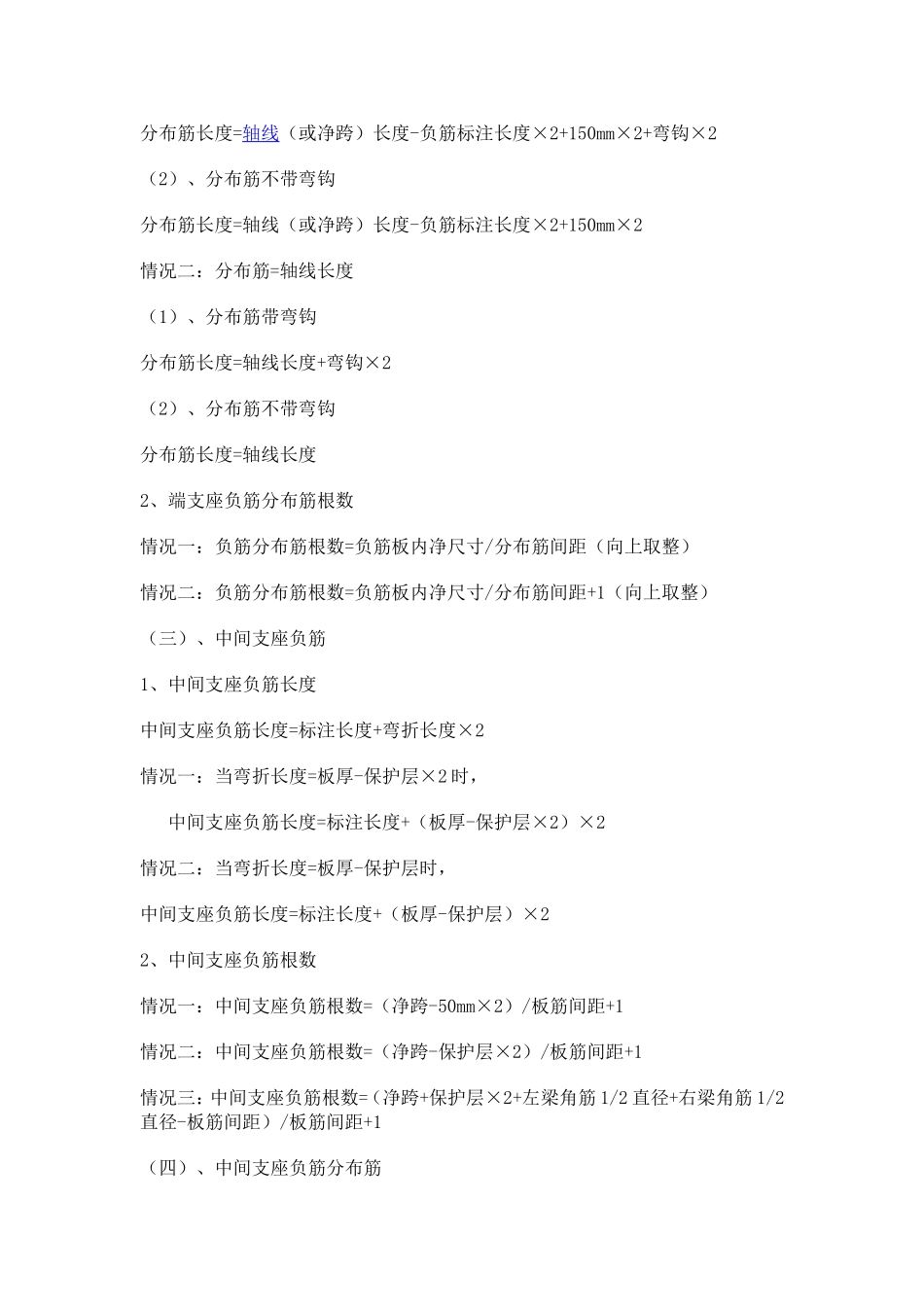

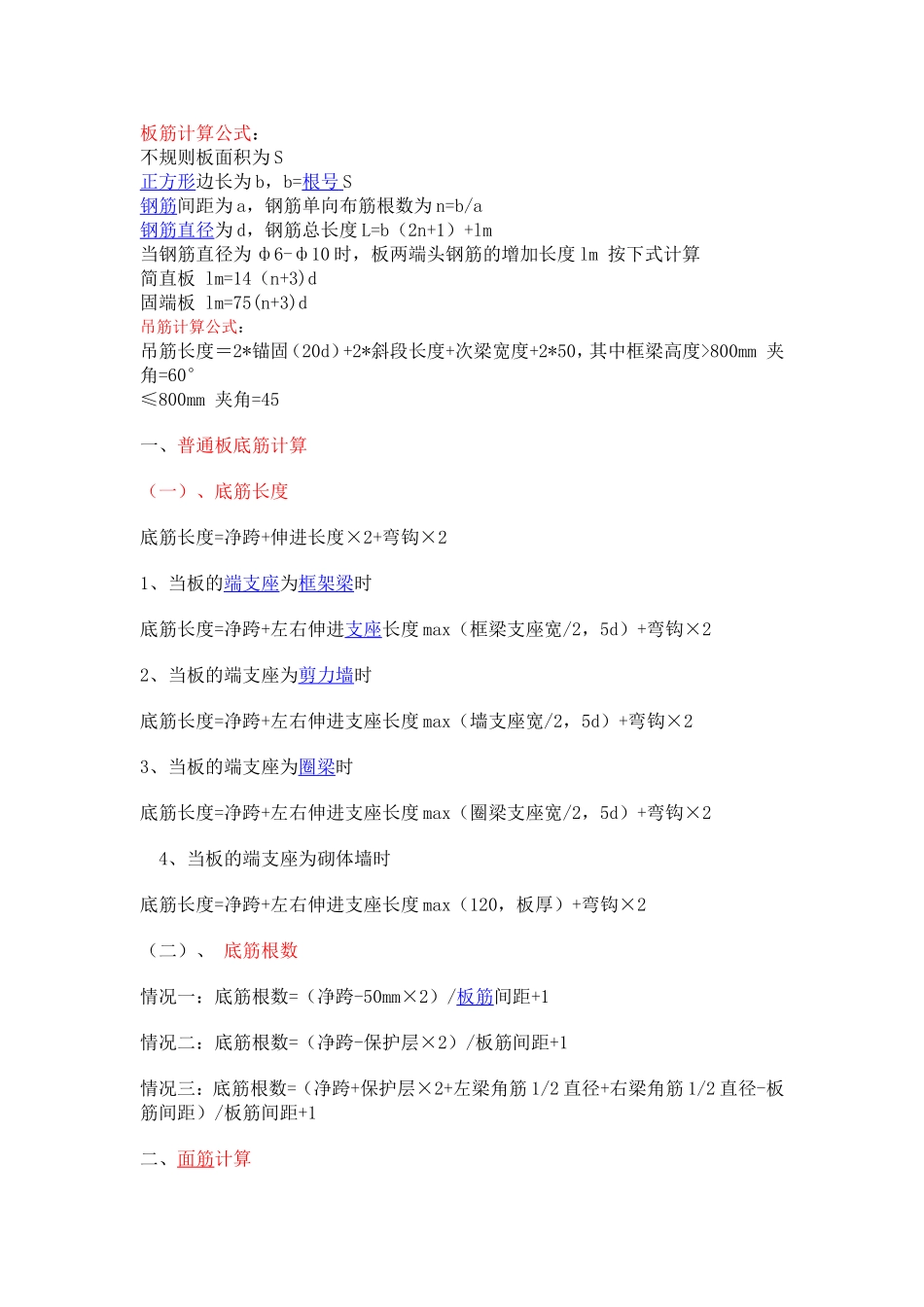

板筋计算公式:不规则板面积为S正方形边长为b,b=根号S钢筋间距为a,钢筋单向布筋根数为n=b/a钢筋直径为d,钢筋总长度L=b(2n+1)+lm当钢筋直径为ф6-ф10时,板两端头钢筋的增加长度lm按下式计算简直板lm=14(n+3)d固端板lm=75(n+3)d吊筋计算公式:吊筋长度=2*锚固(20d)+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm夹角=60°≤800mm夹角=45一、普通板底筋计算(一)、底筋长度底筋长度=净跨+伸进长度×2+弯钩×21、当板的端支座为框架梁时底筋长度=净跨+左右伸进支座长度max(框梁支座宽/2,5d)+弯钩×22、当板的端支座为剪力墙时底筋长度=净跨+左右伸进支座长度max(墙支座宽/2,5d)+弯钩×23、当板的端支座为圈梁时底筋长度=净跨+左右伸进支座长度max(圈梁支座宽/2,5d)+弯钩×24、当板的端支座为砌体墙时底筋长度=净跨+左右伸进支座长度max(120,板厚)+弯钩×2(二)、底筋根数情况一:底筋根数=(净跨-50mm×2)/板筋间距+1情况二:底筋根数=(净跨-保护层×2)/板筋间距+1情况三:底筋根数=(净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距)/板筋间距+1二、面筋计算(一)、端支座负筋1、端支座负筋长度端支座负筋长度=锚入长度+弯钩+板内净尺寸+弯折长度情况一:锚入支座长度=锚固长度LaE(1)、当弯折长度=板厚-保护层×2时,端支座负筋长度=(锚固长度LaE+弯钩)+(板内净长)+(板厚-保护层×2)(2)、当弯折长度=板厚-保护层时,端支座负筋长度=(锚固长度LaE+弯钩)+(板内净长)+(板厚-保护层)情况二:锚入支座长度=0.4La+15d(1)、当弯折长度=板厚-保护层×2时,端支座负筋长度=(0.4La+15d+弯钩)+(板内净长)+(板厚-保护层×2)(2)、当弯折长度=板厚-保护层时,端支座负筋长度=(0.4La+15d+弯钩)+(板内净长)+(板厚-保护层)2、板端负筋根数情况一:负筋根数=(净跨-50mm×2)/板筋间距+1情况二:负筋根数=(净跨-保护层×2)/板筋间距+1情况三:负筋根数=(净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距)/板筋间距+1(二)、端支座负筋分布筋1、端支座负筋分布筋长度情况一:分布筋和负筋参差150mm(1)、分布筋带弯钩分布筋长度=轴线(或净跨)长度-负筋标注长度×2+150mm×2+弯钩×2(2)、分布筋不带弯钩分布筋长度=轴线(或净跨)长度-负筋标注长度×2+150mm×2情况二:分布筋=轴线长度(1)、分布筋带弯钩分布筋长度=轴线长度+弯钩×2(2)、分布筋不带弯钩分布筋长度=轴线长度2、端支座负筋分布筋根数情况一:负筋分布筋根数=负筋板内净尺寸/分布筋间距(向上取整)情况二:负筋分布筋根数=负筋板内净尺寸/分布筋间距+1(向上取整)(三)、中间支座负筋1、中间支座负筋长度中间支座负筋长度=标注长度+弯折长度×2情况一:当弯折长度=板厚-保护层×2时,中间支座负筋长度=标注长度+(板厚-保护层×2)×2情况二:当弯折长度=板厚-保护层时,中间支座负筋长度=标注长度+(板厚-保护层)×22、中间支座负筋根数情况一:中间支座负筋根数=(净跨-50mm×2)/板筋间距+1情况二:中间支座负筋根数=(净跨-保护层×2)/板筋间距+1情况三:中间支座负筋根数=(净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距)/板筋间距+1(四)、中间支座负筋分布筋1、中间支座负筋分布筋长度情况一:分布筋和负筋参差150mm(1)、分布筋带弯钩分布筋长度=轴线(或净跨)长度-负筋标注长度×2+150mm×2+弯钩×2(2)、分布筋不带弯钩分布筋长度=轴线(或净跨)长度-负筋标注长度×2+150mm×2情况二:分布筋=轴线长度(1)、分布筋带弯钩分布筋长度=轴线长度+弯钩×2(2)、分布筋不带弯钩分布筋长度=轴线长度2、中间支座负筋分布筋根数情况一:根数=布筋范围/间距中间支座负筋分布筋根数=(布筋范围1/分布筋间距)+(布筋范围2/分布筋间距)(向上取整)情况二:根数=布筋范围/间距+1中间支座负筋分布筋根数=(布筋范围1/分布筋间距+1)+(布筋范围2/分布筋间距+1)(向上取整)三、温度筋为了防止板受热胀冷缩而产生裂缝,通常在板的上部负筋中间位置布置温度筋。1、温度筋长度当负筋标注到支座中心线时,温度筋长度=两支...
