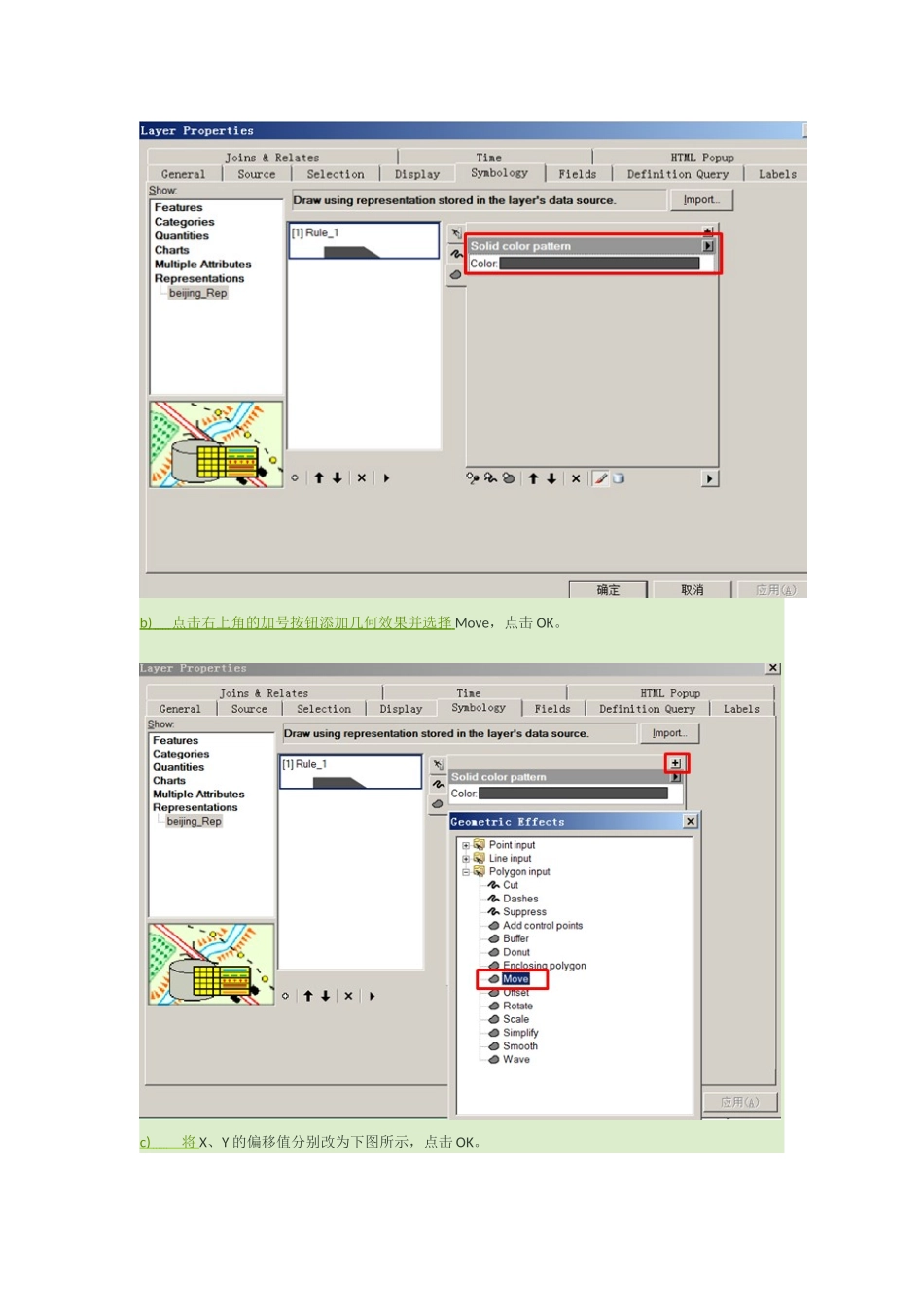

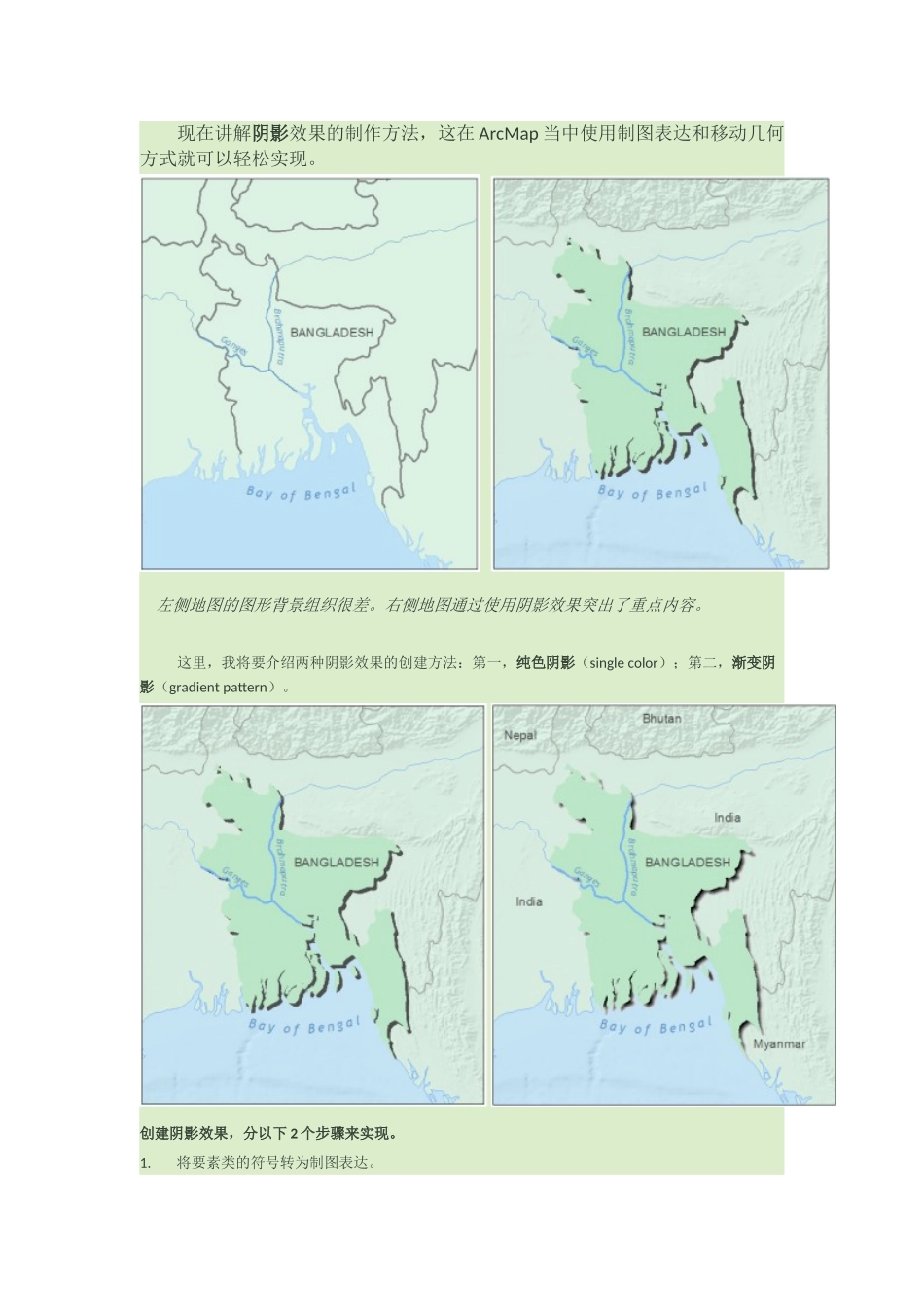

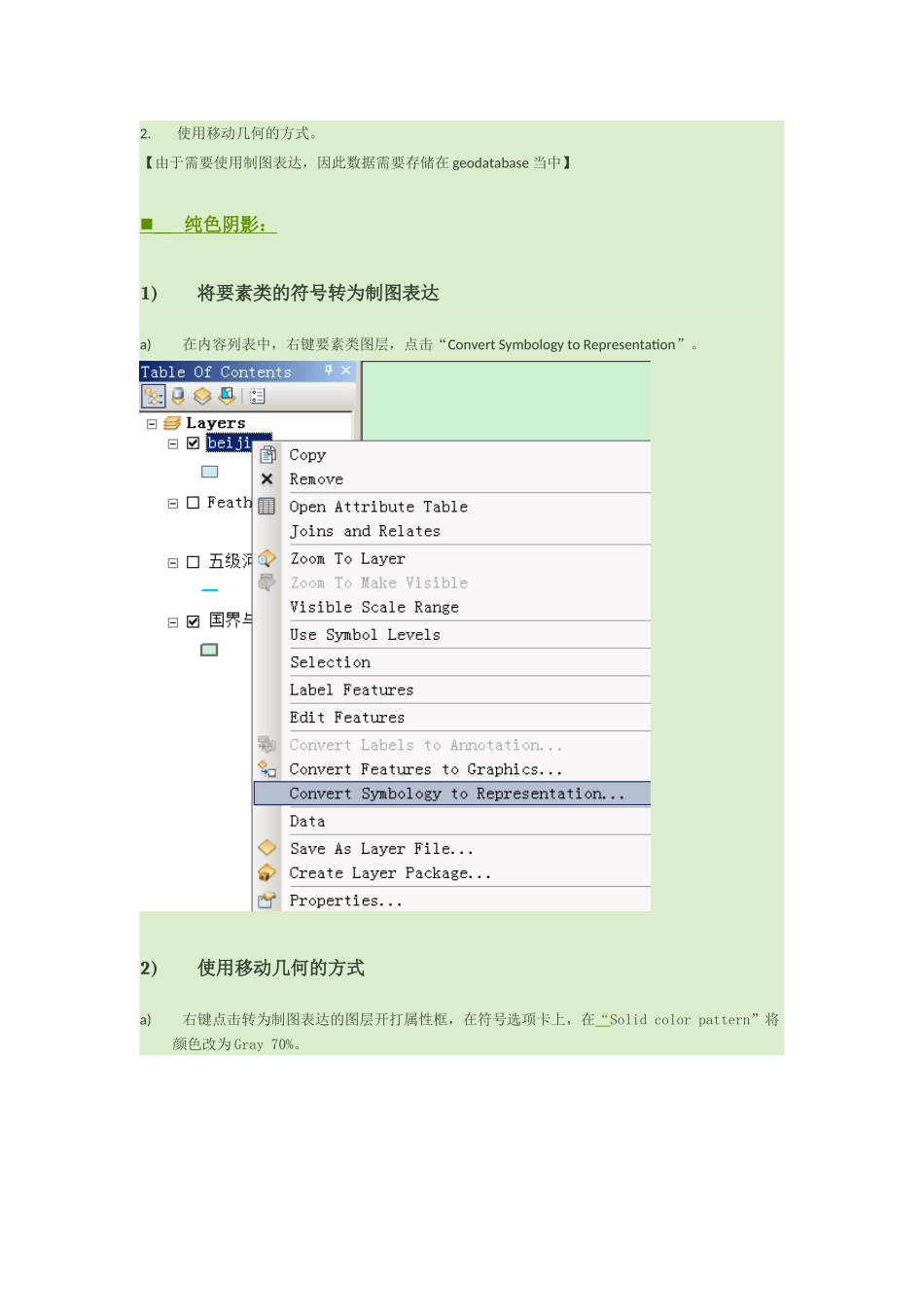

现在讲解阴影效果的制作方法，这在ArcMap当中使用制图表达和移动几何方式就可以轻松实现。左侧地图的图形背景组织很差。右侧地图通过使用阴影效果突出了重点内容。这里，我将要介绍两种阴影效果的创建方法：第一，纯色阴影（singlecolor）；第二，渐变阴影（gradientpattern）。创建阴影效果，分以下2个步骤来实现。1.将要素类的符号转为制图表达。2.使用移动几何的方式。【由于需要使用制图表达，因此数据需要存储在geodatabase当中】纯色阴影：1)将要素类的符号转为制图表达a)在内容列表中，右键要素类图层，点击“ConvertSymbologytoRepresentation”。2)使用移动几何的方式a)右键点击转为制图表达的图层开打属性框，在符号选项卡上，在“Solidcolorpattern”将颜色改为Gray70%。b)点击右上角的加号按钮添加几何效果并选择Move，点击OK。c)将X、Y的偏移值分别改为下图所示，点击OK。d)在内容列表中，将原要素类图层与转为制图表达后的图层叠加显示（注意制图表达图层在下边），便出现了阴影的效果。渐变阴影：1)将制图表达的符号改为渐变模式a)在内容列表中，右键点击带有制图表达的图层并点击属性。在符号选项卡中，在“Solidcolorpattern”右上角点击黑色小箭头并选择“Gradient”模式。b)将Color1改为Gray10%，将Color2改为Black，使用HSV算法，样式选择Buffer，修改间隔为100，百分比为5，角度为0。这样，边缘的阴影效果就会变得比较柔和。不过，这种方法对于较小的多边形效果不明显（比如下图中的情况），这时可以使用override的方式修正。2)使用override方式修正阴影a)在内容列表中，修改查看方式为“ListbySelection”。对转为制图表达的要素类，点击第一个图标最后使这个图层为选中状态。b)调出制图表达工具条和编辑工具条。c)点击编辑工具条开始编辑这个要素类。d)在制图表达工具条上，使用选择阴影效果不正确的多边形。e)在制图表达工具条上，点击制图表达属性来显示被选中的多边形的制图表达规则，属性表会在左侧的内容列表中出现。f)修改百分比值，小多边形需要将该值调大。本例中，将岛屿多边形的百分比值改为60-90之间。g)在编辑工具条上，停止编辑并进行保存，效果如下所示。
