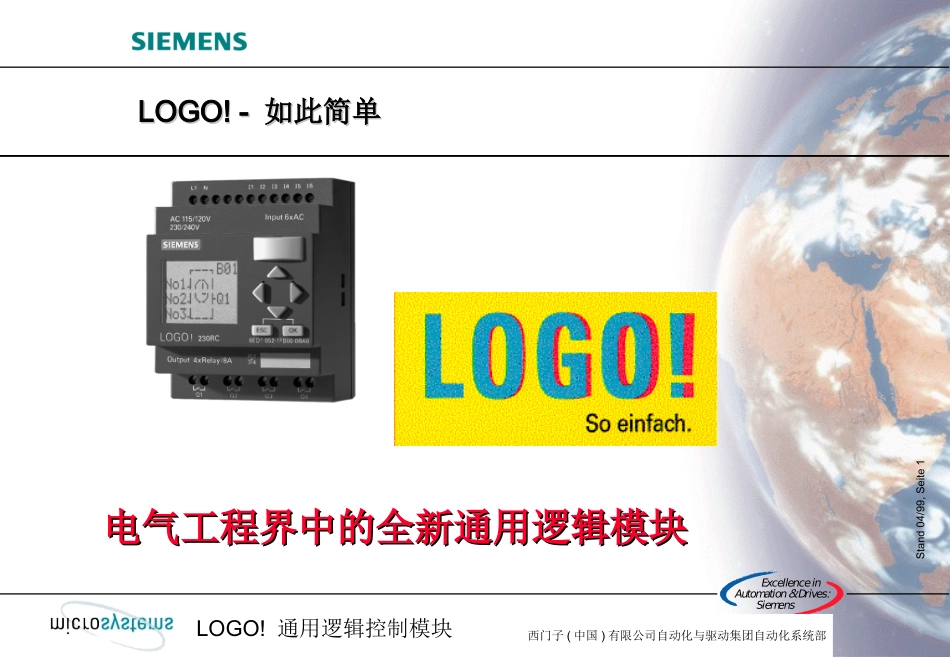

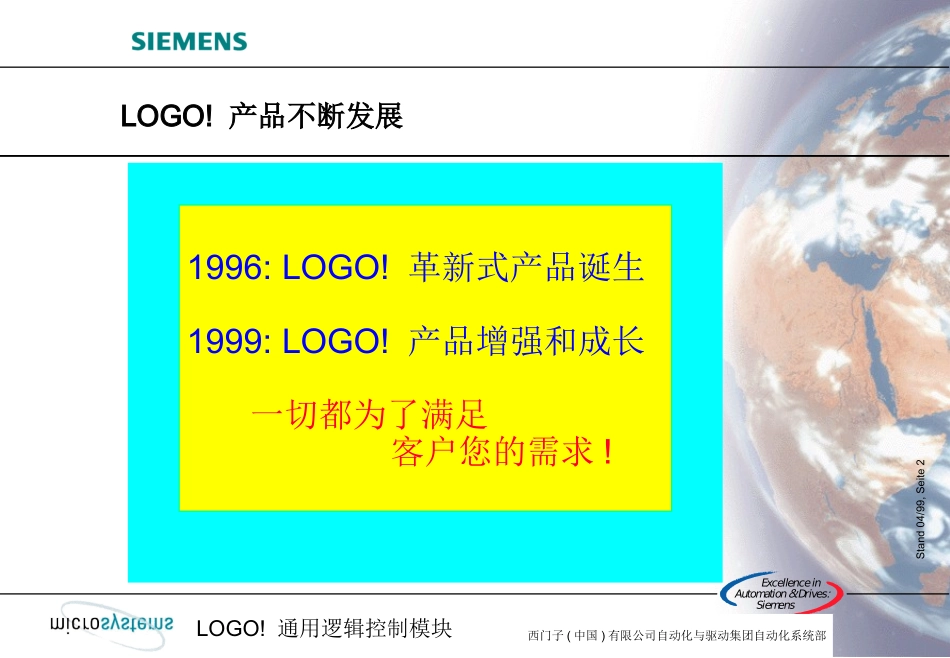

LOGO!通用逻辑控制模块ExcellenceinAutomation&Drives:SiemensStand04/99,Seite1西门子(中国)有限公司自动化与驱动集团自动化系统部LOGO!-LOGO!-如此简单如此简单电气工程界中的全新通用逻辑模块电气工程界中的全新通用逻辑模块LOGO!通用逻辑控制模块ExcellenceinAutomation&Drives:SiemensStand04/99,Seite2西门子(中国)有限公司自动化与驱动集团自动化系统部LOGO!产品不断发展1996:LOGO!革新式产品诞生1999:LOGO!产品增强和成长一切都为了满足客户您的需求!LOGO!通用逻辑控制模块ExcellenceinAutomation&Drives:SiemensStand04/99,Seite3西门子(中国)有限公司自动化与驱动集团自动化系统部LOGO!应用示例照明控制例如:路灯,办公室和店铺照明•设定开关时间•群控•避免过压门控制例如:工厂自动门,遮阳板•门的开关或上下•根据时间工作热力/空调/通风控制例如:通风设备,热力设备•时间/温度独立控制•能量优化•风/雨传感器特殊方案•太阳能系统•扩大温度范围•特殊机械要求泵和压缩机的控制例如:水泵,空气压缩机•时间共享•根据工作情况开关•错误提示监视系统控制例如:门监视系统,警报系统•大门入口监视•建筑内部警报传输系统控制例如:传送带,液力升降梯,叉车•不同时间启动•不同时间关闭•不同方式控制灌溉系统控制例如:在暖房,花园,喷泉中•根据温度和湿度•群控•与水泵连接控制同样适合您的应用!LOGO!通用逻辑控制模块ExcellenceinAutomation&Drives:SiemensStand04/99,Seite4西门子(中国)有限公司自动化与驱动集团自动化系统部LOGO!在商店橱窗照明的应用灯组1:白天照明星期一至五8:00----22:00星期六8:00----24:00星期日12:00----20:00灯组2:晚上附加照明灯组3:维持晚上最低亮度灯组4:聚光灯自动控制与手动控制可相互切换系统要求：系统要求：LOGO!通用逻辑控制模块ExcellenceinAutomation&Drives:SiemensStand04/99,Seite5西门子(中国)有限公司自动化与驱动集团自动化系统部LOGO!在商店橱窗照明的应用LOGO!LOGO!解决方安解决方安SIEMENSESCOKLOGO!230RCInput6xACAC115/120V230/240VL1NQ1Q2Q3Q4Output4xRelay/8AX234L1N灯组1灯组2灯组3灯组4NI1:光敏开关I2:热敏开关I3:自动/手动选择开关I4:手动开关Q1:灯组1(白天基本照明)Q2:灯组2(晚上附加照明)Q3:灯组3(维持晚上最低亮度)Q4:灯组4(聚光灯)LOGO!通用逻辑控制模块ExcellenceinAutomation&Drives:SiemensStand04/99,Seite6西门子(中国)有限公司自动化与驱动集团自动化系统部LOGO!在商店橱窗照明的应用I1:光敏开关I2:热敏开关I3:自动/手动选择开关I4:手动开关Q1:灯组1(白天基本照明)Q2:灯组2(观看附加照明)Q3:灯组3(维持晚上最低亮度)Q4:灯组4(聚光灯)LOGO!通用逻辑控制模块ExcellenceinAutomation&Drives:SiemensStand04/99,Seite7西门子(中国)有限公司自动化与驱动集团自动化系统部宽:72mm或126mm(4模块标宽）（7模块标宽）长:90mm90mm高:55mm55mm01电源端子02数字量输入03程序卡/PC电缆的接口04操作键盘05液晶显示屏06数字量输出07可方便地安装在35mmDIN导轨08AS-I接口（LOGO！总线型）712345678LOGO!的设计和安装LOGO!通用逻辑控制模块ExcellenceinAutomation&Drives:SiemensStand04/99,Seite8西门子(中国)有限公司自动化与驱动集团自动化系统部LOGO!的联线:SIEMENSESCOKLOGO!230RCInput6xACAC115/120V230/240VI1I2I3I4I5I6L1NOutput4xRelay/10AX234NL1,L2,L3N12数字量输入8数字量输出I7I8I9I10I11I12Q1Q2Q3Q4Q5Q6Q7Q8供电电压L3L2L1举例:LOGO!230RCL供电电压L1,NAC115/230V50/60HzL1=85...264VAC数字量输入输入I1...I12信号状态1:>79VAC信号状态0:<40VAC数字量输出输出Q1..Q8L1,L2,L3(115/230VAC)LOGO!通用逻辑控制模块ExcellenceinAutomation&Drives:SiemensStand04/99,Seite9西门子(中国)有限公司自动化与驱动集团自动化系统部LOGO!-如此简单.所有功能集于一体•LOGO!将下列所有功能集成于一身:控制器操作键盘和显示电源6数字输入/4数字输出和12数字输入/8数字输出两类总线型可作为AS-I从站,具有4总线输入和4总线输出程序模块/PC电缆的接口功能分配/接线实用的基本功能,例如计时，计数，时钟，脉冲继电器...
