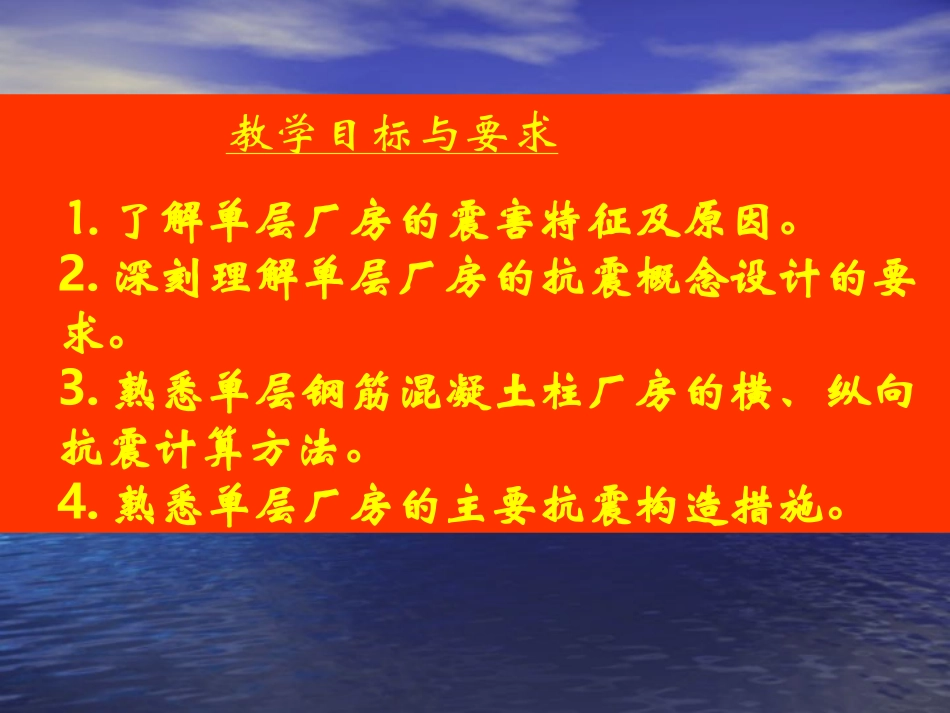

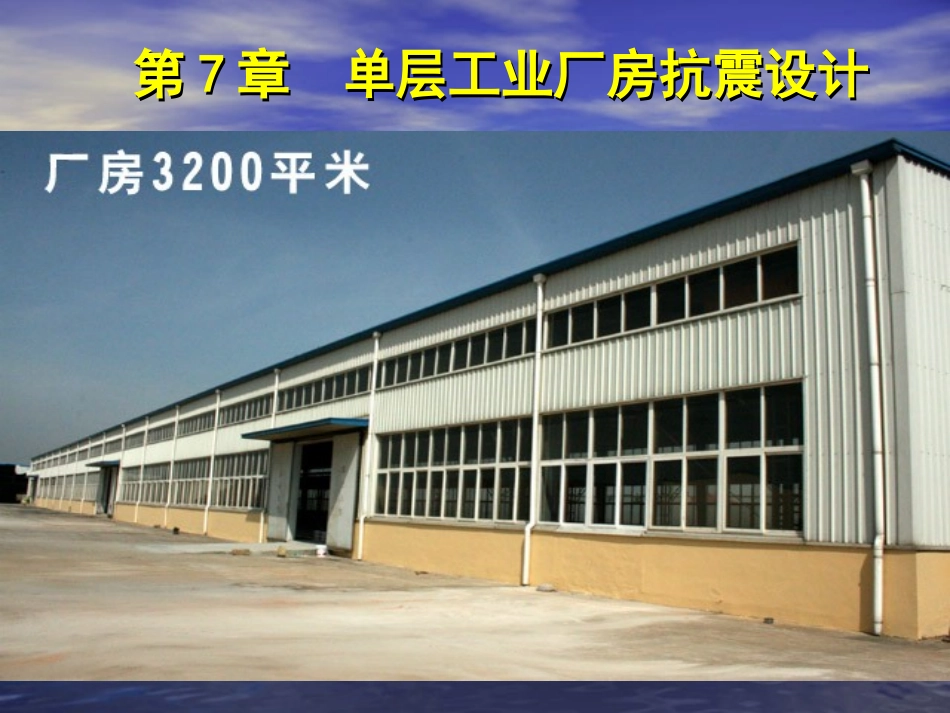

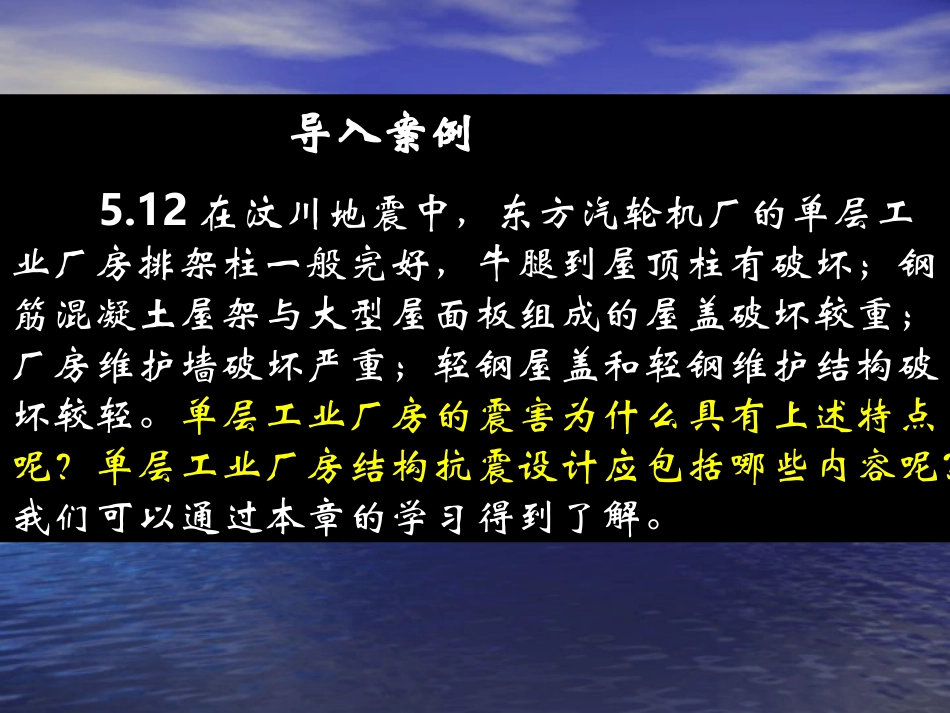

第第77章单层工业厂房抗震设计章单层工业厂房抗震设计教学目标与要求1.了解单层厂房的震害特征及原因。2.深刻理解单层厂房的抗震概念设计的要求。3.熟悉单层钢筋混凝土柱厂房的横、纵向抗震计算方法。4.熟悉单层厂房的主要抗震构造措施。导入案例5.12在汶川地震中，东方汽轮机厂的单层工业厂房排架柱一般完好，牛腿到屋顶柱有破坏；钢筋混凝土屋架与大型屋面板组成的屋盖破坏较重；厂房维护墙破坏严重；轻钢屋盖和轻钢维护结构破坏较轻。单层工业厂房的震害为什么具有上述特点呢？单层工业厂房结构抗震设计应包括哪些内容呢？我们可以通过本章的学习得到了解。7.1震害分析和其他结构相比较，单层厂房的震害总的来说较轻，且主要是围护结构的破坏。震害调查表明，围护墙布置不合理是造成厂房震害的重要原因之一，且大型墙板的震害明显轻于砌体墙。厂房的山墙也易倒塌。如果山墙上直接铺有屋面板，山墙的倒塌也引起有关屋面板的坠落。以下分别按厂房横向排架和纵向柱列两个方向的震害来进行分析。横向地震作用下厂房主体结构的震害厂房的横向抗侧力体系常为屋盖横梁(屋架)与柱铰接的排架形式。在地震作用下，如果构件或节点承载力不足或变形过大，将会引起相应的破坏。主要震害现象有：1．柱的局部震害1）上柱柱身变截面处开裂或折断(图7-1)。上柱截面较弱，在屋盖及吊车的横向水平地震作用下承受着较大的剪力，故柱子处于压弯剪复合受力状态，在柱子的变截面处因刚度突变而产生应力集中，一般在吊车梁顶面附近易产生拉裂甚至折断。图7-1上柱震害2）柱头及其与屋架联结的破坏。柱顶与屋面梁的连接处由于受力复杂易发生剪裂、压酥、拉裂或锚筋拔出、钢筋弯折等震害。3）柱肩竖向拉裂在高低跨厂房的中柱，常用柱肩或牛腿支承低跨屋架，地震时由于高振型的影响，高低跨两个屋盖产生相反方向的运动，柱肩或牛腿所受的水平地震作用将增大许多，如果没有配置足够数量的水平钢筋，中柱柱肩或牛腿产生竖向拉裂(图7-2)。图7-2柱肩竖向裂缝4）下柱震害下柱下部出现横向裂缝或折断，后者会造成倒塌等严重后果。5)柱间支撑产生压屈。图7-3柱间支撑压屈Π型天窗是厂房抗震的薄弱部位，在6度区就有震害的实例。震害主要表现为支撑杆件失稳弯曲，支撑与天窗立柱连接节点被拉脱，天窗立柱根部开裂或折断等。这是因为Π型天窗位于厂房最高部位，地震效应大。图7-4天窗结构（2）Π型天窗架与屋架联接节点的破坏（3）围护墙开裂外闪、局部或大面积倒倒塌。其中高悬墙、女儿墙受鞭端效应的影响，破坏最为严重。图7-6J砖墙大部分倒塌纵向地震作用下厂房主体结构的震害（1）屋面板错动坠落在大型屋面板屋盖中，如屋面板与屋架或屋面梁焊接不牢，地震时往往造成屋面板错动滑落，甚至引起屋架的失稳倒塌（图7-6）。历次地震的震害调查表明，厂房受纵向水平地震作用时的破坏程度重于横向地震作用时的破坏程度。主要的破坏形式有：图7-6局部屋面板掉落（2）天窗两侧竖向支撑斜杆拉断，节点破坏，天窗架沿厂房纵向倾斜，甚至倒下砸塌屋盖。（3）屋架破坏屋盖的纵向地震力是通过屋面板焊缝从屋架中部向屋架的两端传递的，屋架两端的剪力最大。因此，屋架的震害主要是端头混凝土酥裂掉角、支撑大型屋面板的支墩折断、端节间上弦剪断等。图7-7屋架与柱顶连接处严重破坏（4）支撑震害在设有柱间支撑的跨间，由于其刚度大，屋架端头与屋面板边肋连接点处的剪力最为集中，往往首先被剪坏；这使得纵向地震力的传递转移到内肋，导致屋架上弦受到过大的纵向地震力而破坏。当纵向地震力主要由支撑传递时，若支撑数量不足或布置不当，会造成支撑的失稳，引起屋面的破坏或屋盖的倒塌。另外，柱根处也会发生沿厂房纵向的水平断裂。（5）纵向地震作用下围护结构的震害有山墙、山尖外闪或局部塌落。图7-8山墙倒塌砖柱厂房的抗震性能远不如钢筋混凝土厂房。其屋盖的震害现象有：屋面瓦下滑和掉落；楞摊瓦屋面的木屋架沿厂房纵向向一侧倾斜；木屋架及其气楼间的竖向交叉支撑或节点被拉脱，或木杆件被拉断；重屋盖的天窗两侧竖向支撑或节点被拉脱，或钢杆件被压屈。砖柱的震害现象有：内部独立砖柱在底部发生水平裂缝，柱顶混凝土垫...
