第3章 高频调谐功率放大器(含例题)VIP免费

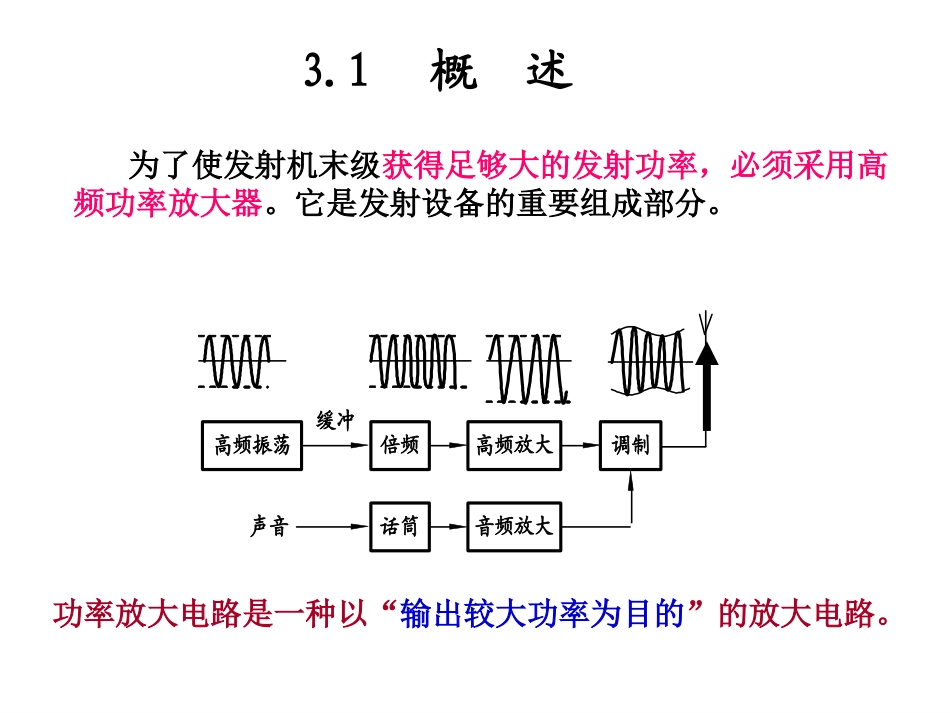

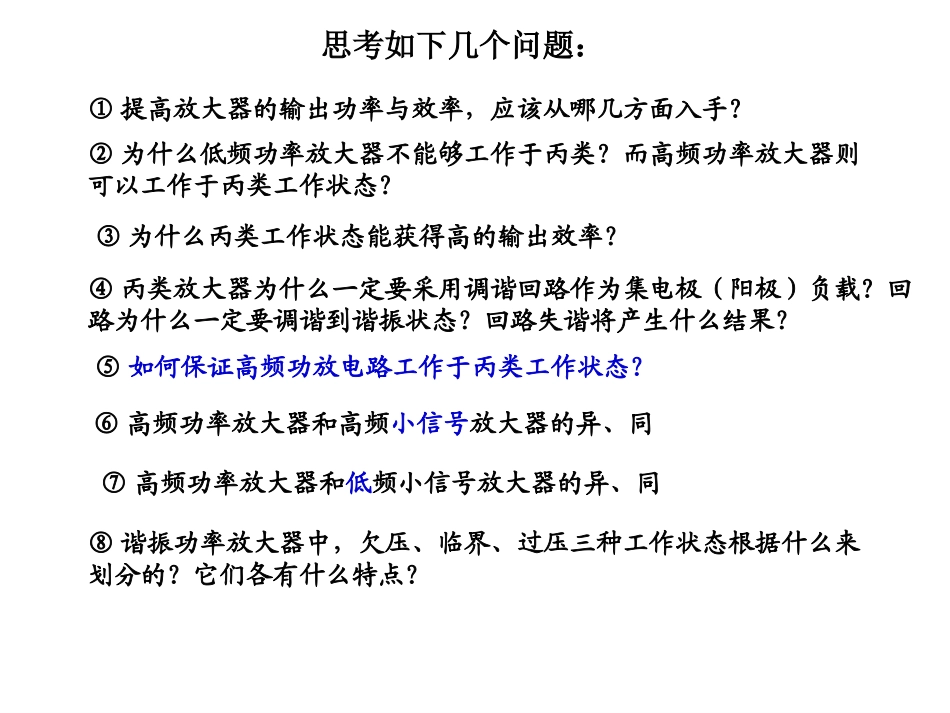

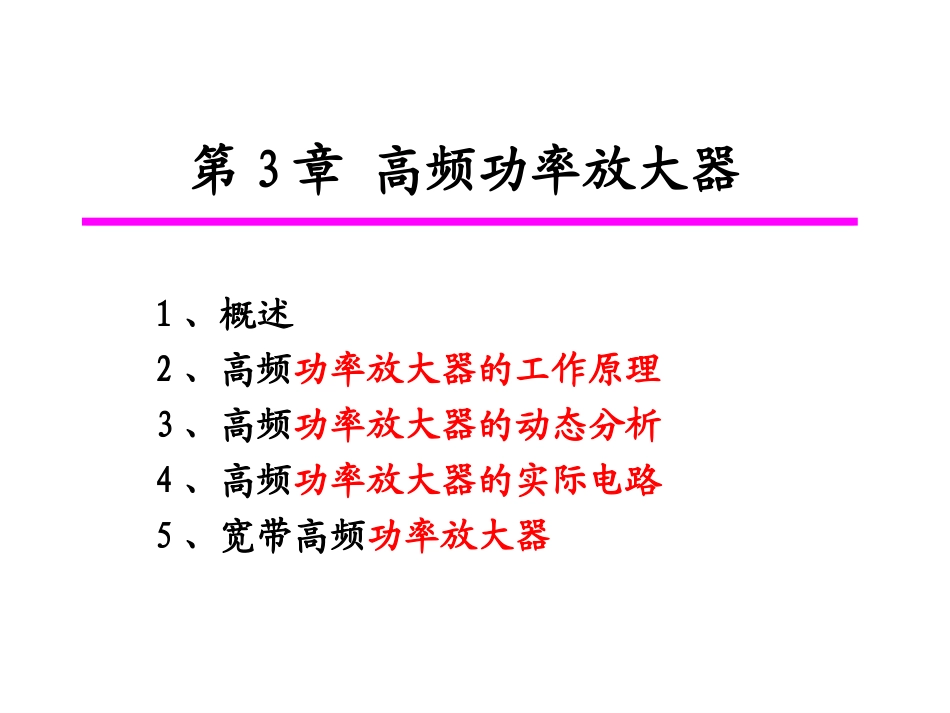

1、概述2、高频功率放大器的工作原理3、高频功率放大器的动态分析4、高频功率放大器的实际电路5、宽带高频功率放大器第3章高频功率放大器①提高放大器的输出功率与效率，应该从哪几方面入手？②为什么低频功率放大器不能够工作于丙类？而高频功率放大器则可以工作于丙类工作状态？③为什么丙类工作状态能获得高的输出效率？④丙类放大器为什么一定要采用调谐回路作为集电极（阳极）负载？回路为什么一定要调谐到谐振状态？回路失谐将产生什么结果？思考如下几个问题：⑤如何保证高频功放电路工作于丙类工作状态？⑥高频功率放大器和高频小信号放大器的异、同⑦高频功率放大器和低频小信号放大器的异、同⑧谐振功率放大器中，欠压、临界、过压三种工作状态根据什么来划分的？它们各有什么特点？3.1概述为了使发射机末级获得足够大的发射功率，必须采用高频功率放大器。它是发射设备的重要组成部分。音频放大高频振荡倍频高频放大调制缓冲话筒声音功率放大电路是一种以“输出较大功率为目的”的放大电路。1、高频功率放大器的性能要求①安全为了获得大的输出信号功率，放大器就必须大信号运用，包括大的动态电压和大的动态电流，并往往“接近管子的极限运用”。所以必须“选用合适的功率管”，注意“管子的保护”，保证其安全工作。ABQ功率三角形②“不失真”地输出所需要信号功率因而由器件特性非线性引起的非线性失真也就越大。所以必须采取必要措施减少失真。omomomomo2122IVIVP输出功率注意：确切的说，失真在允许范围内，即允许轻微非线性波形失真要想Po大，应使Vom和Iom都要大。③高效率功率放大器实质上是一个“能量转换器”，是在输入信号地作用下，将直流电源的直流功率“转换为”输出信号功率。PPo=率直流电源提供的直流功输出功率)()(=)(To直流功耗交流功率直流电源功率PPPToo=PPP可节约能源越大当给定Po时P所需的就越小TP相应地也就越小WP100o5.0WP2008.0WP125(几乎减少一半)可见：提高效率是十分重要的，是功率放大器的一个重要研究方向。④功率增益。（和上述三个要求相比，却是第二位的）2.要解决的问题减小失真（线性度）管子的保护提高输出功率提高效率如何解决？选用合适的功率管管外电路的合理设计选用功率管的合适的“运用状态”直流馈电电路高频功率放大器的输出电路3.功率管的运用特性在功率放大中，往往选择“静态工作点”，使功率管运用在特性的不同区段上，实现甲类、乙类、甲乙类、丙类等不同运用状态，为了进一步提高工作效率还提出了丁类与戊类放大器。具体可按照“电流通角”的不同来划分。（注意理解为什么选丙类状态？）表2-1不同工作状态时放大器的特点工作状态半导通角理想效率负载应用甲类c=18050%电阻低频乙类c=9078.5%推挽，回路低频，高频甲乙类90＜c＜18050%＜＜78.5%推挽低频丙类c＜90＞78.5%选频回路高频丁类开关状态90%~100%选频回路高频特点:在输入信号的整个周期内,晶体管都是导通的特点:在输入信号的半个周期内,晶体管都是导通的9018090180090●甲类（A类）●乙类（B类）●甲乙类（AB类）●丙类（C类）●管子的运用状态不同，相应的最大集电极效率也就不同PPoToo=PPP当Po一定时，TP减少01vTTCCEPdtTiTP要减少，提高的方法：①减少vCCEi当随着导通时间的减少，效率逐渐提高②使管子运用在开关状态。如：丁类效率逐步提高结论：在功率放大器中，管子的运用状态从甲类转向乙类、丙类或开关状态的丁类，目的都是为了高效率的输出所需的功率。不过，这些高效率的运用状态将使集电极电流波形严重失真，都需要在电路中采用“特定的措施”。丙类(C类)放大器的效率最高，但是波形失真也最严重。4.效率与失真矛盾的解决tnItItIIinsin2sinsincm2cm1cmc0Cωlowhigh3ωnω2ω0通过谐振负载，从丙类余弦周期脉冲里恢复基波完整周期信号。有源器件谐振回路窄带谐振放大器丙类32154Tr1Tr2CLyLT输入回路输出回路晶体管因“工作频率”与“相对频宽”不同,使得两者“负载网络”和“工作状态”也...
