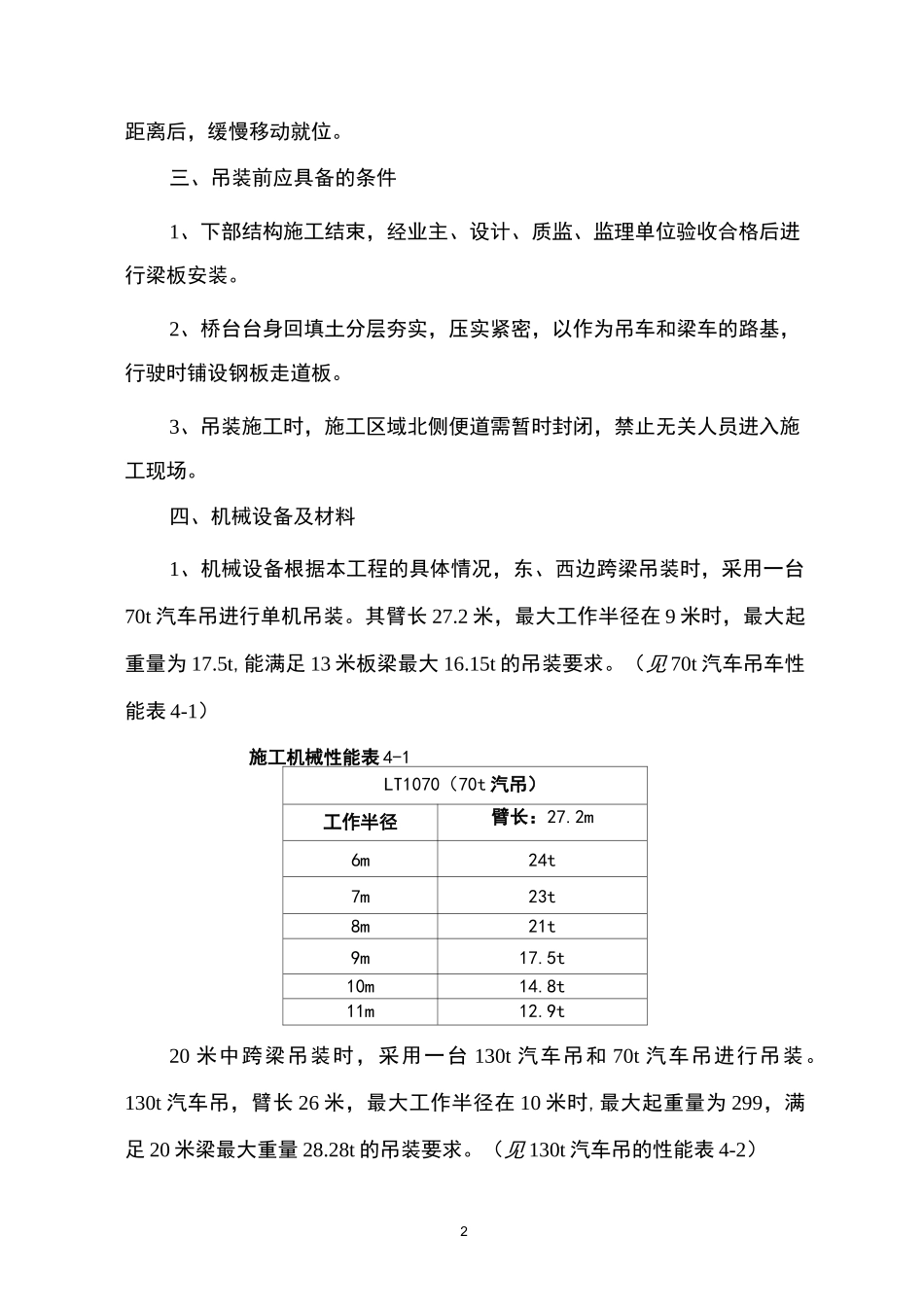

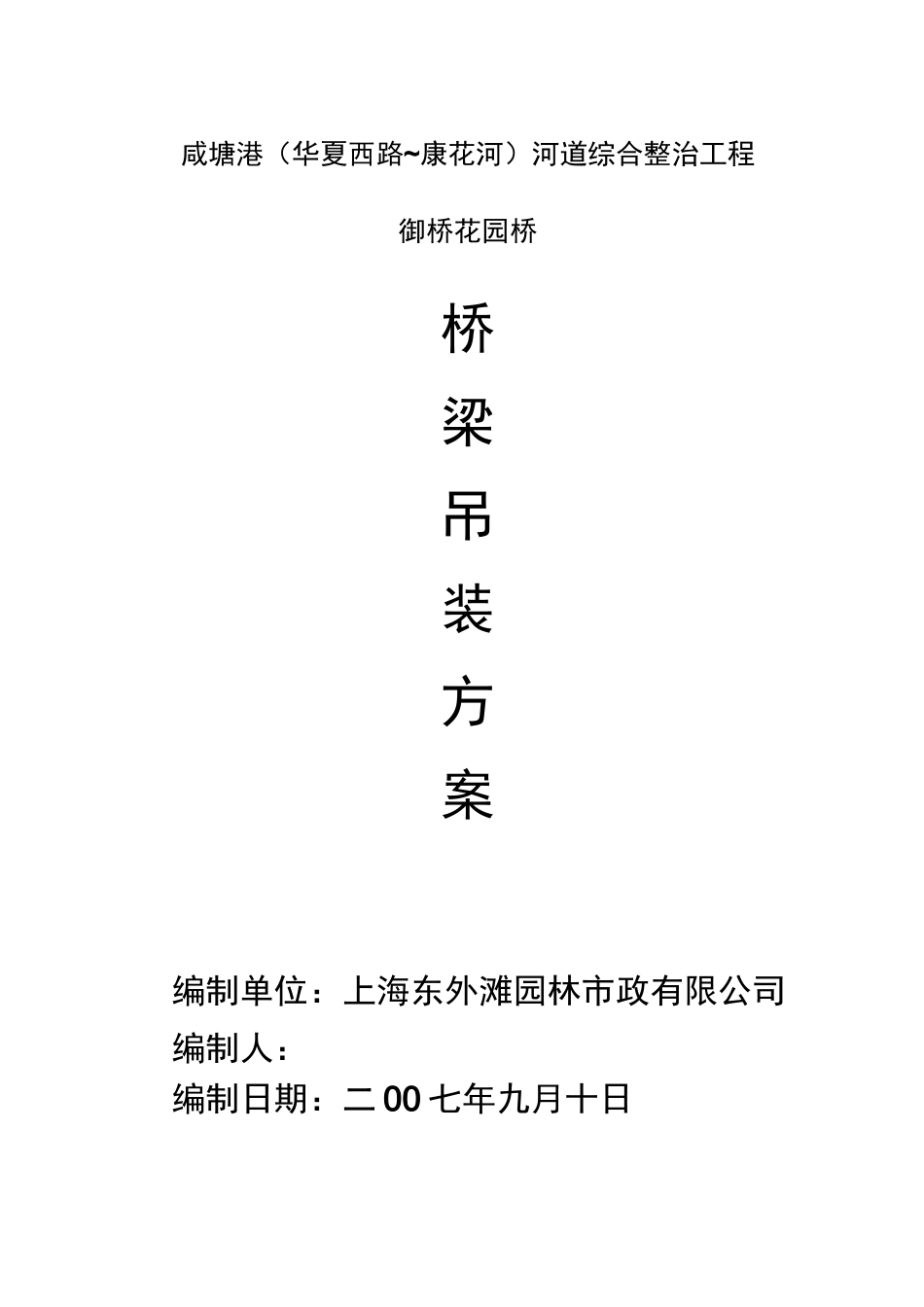

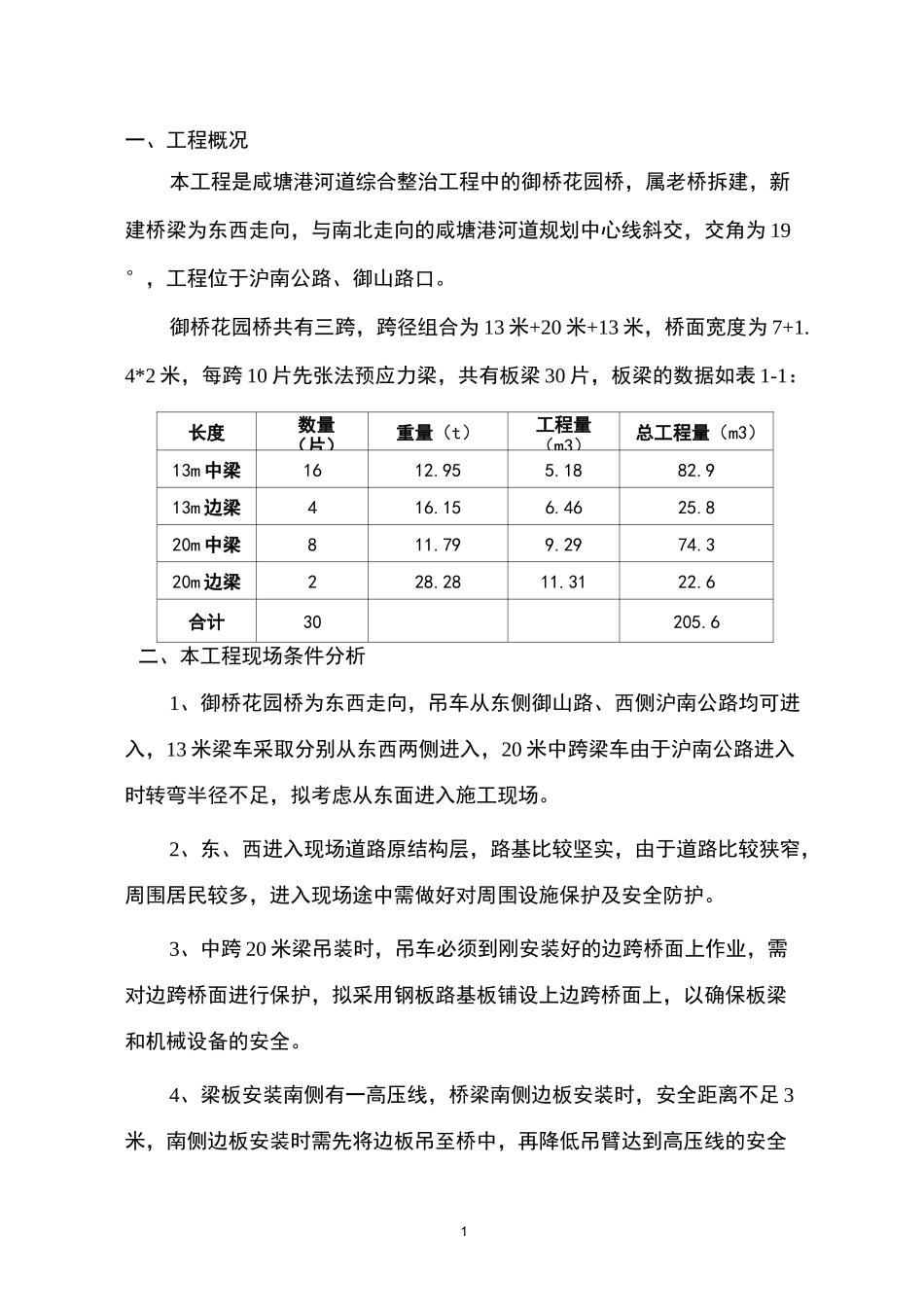

咸塘港（华夏西路~康花河）河道综合整治工程御桥花园桥桥梁吊装方案编制单位：上海东外滩园林市政有限公司编制人：编制日期：二00七年九月十日1一、工程概况本工程是咸塘港河道综合整治工程中的御桥花园桥，属老桥拆建，新建桥梁为东西走向，与南北走向的咸塘港河道规划中心线斜交，交角为19°，工程位于沪南公路、御山路口。御桥花园桥共有三跨，跨径组合为13米+20米+13米，桥面宽度为7+1.4*2米，每跨10片先张法预应力梁，共有板梁30片，板梁的数据如表1-1：长度数量（片）重量（t）工程量（m3）总工程量（m3）13m中梁1612.955.1882.913m边梁416.156.4625.820m中梁811.799.2974.320m边梁228.2811.3122.6合计30205.6二、本工程现场条件分析1、御桥花园桥为东西走向，吊车从东侧御山路、西侧沪南公路均可进入，13米梁车采取分别从东西两侧进入，20米中跨梁车由于沪南公路进入时转弯半径不足，拟考虑从东面进入施工现场。2、东、西进入现场道路原结构层，路基比较坚实，由于道路比较狭窄，周围居民较多，进入现场途中需做好对周围设施保护及安全防护。3、中跨20米梁吊装时，吊车必须到刚安装好的边跨桥面上作业，需对边跨桥面进行保护，拟采用钢板路基板铺设上边跨桥面上，以确保板梁和机械设备的安全。4、梁板安装南侧有一高压线，桥梁南侧边板安装时，安全距离不足3米，南侧边板安装时需先将边板吊至桥中，再降低吊臂达到高压线的安全2距离后，缓慢移动就位。三、吊装前应具备的条件1、下部结构施工结束，经业主、设计、质监、监理单位验收合格后进行梁板安装。2、桥台台身回填土分层夯实，压实紧密，以作为吊车和梁车的路基，行驶时铺设钢板走道板。3、吊装施工时，施工区域北侧便道需暂时封闭，禁止无关人员进入施工现场。四、机械设备及材料1、机械设备根据本工程的具体情况，东、西边跨梁吊装时，采用一台70t汽车吊进行单机吊装。其臂长27.2米，最大工作半径在9米时，最大起重量为17.5t,能满足13米板梁最大16.15t的吊装要求。（见70t汽车吊车性能表4-1）施工机械性能表4-1LT1070（70t汽吊）工作半径臂长：27.2m6m24t7m23t8m21t9m17.5t10m14.8t11m12.9t20米中跨梁吊装时，采用一台130t汽车吊和70t汽车吊进行吊装。130t汽车吊，臂长26米，最大工作半径在10米时,最大起重量为299，满足20米梁最大重量28.28t的吊装要求。（见130t汽车吊的性能表4-2）3施工机械性能表4-2徐工QY130K（130t汽吊）工作半径臂长：26m8m35.3t9m32.3t10m29.9t11m27t12m24.1t13m20.9t2、吊装材料、工具吊装过程所使用的钢丝绳、路基板、卸扣等。（见附表4-3）施工材料、工具表序号材料名称规格单位数量1钢丝绳①27.5mm付2*14m2钢丝绳①32.5mm付2*4m3卸扣10t只44钢板或路基板5m*1m*0・2m块16五、梁板吊装施工工艺和方法1、施工工艺42、吊装顺序、方法及措施(1)吊装顺序：按西侧边跨-东侧边跨-20米中跨的吊装顺序进行吊装，有利于控制桥梁跨径的长度，并保护承台不产生位移，同时梁车进出场方便，提高工作效率。(2)13m板梁吊装方法：先进行东侧边跨13m梁吊装，吊装前，要求在汽车吊作业场地和梁车行走的便道上用建筑垃圾及回填土铺平、压实，然后在70t汽车吊支腿下铺设路基板，运梁车的行走路线的路面要求坚实、平整，70t汽车吊停靠在东侧桥台外侧，车尾向桥位，车头向接坡，便于起吊。梁车运梁：梁车装好板梁运输到现场，梁车从东面道路驶入施工现场，停靠在13米边跨外70t汽车吊车的北侧，做好吊装前的各种准备工作。试吊；70t汽吊落钩，系好钢丝绳后，吊车缓慢起钩，待板梁离开梁车5〜10cm后，70t吊车停止起钩，停顿3〜5分钟无异常后，吊车方能作下一步动作。板梁吊装就位；70t汽车吊起钩，当板梁起升至适当高度后，吊车停止动作，待板梁平稳后，吊车由北向西逆时针慢慢旋转，当板梁从70t吊车北面旋转至70t吊车西面，即13米板梁相应编号位置时，吊车缓慢落钩距盖梁20〜30cm时，停止落钩，待板梁平稳后，吊车缓慢落钩至距盖梁上方10〜15cm处后停止落钩动作，操作工校正橡胶支座后吊车缓慢落钩，板梁就位。如发现板梁安装后橡胶支座没垫实，重新起吊，增加相应厚度的薄钢板，以保证板梁的安装质量按照此方法把...
