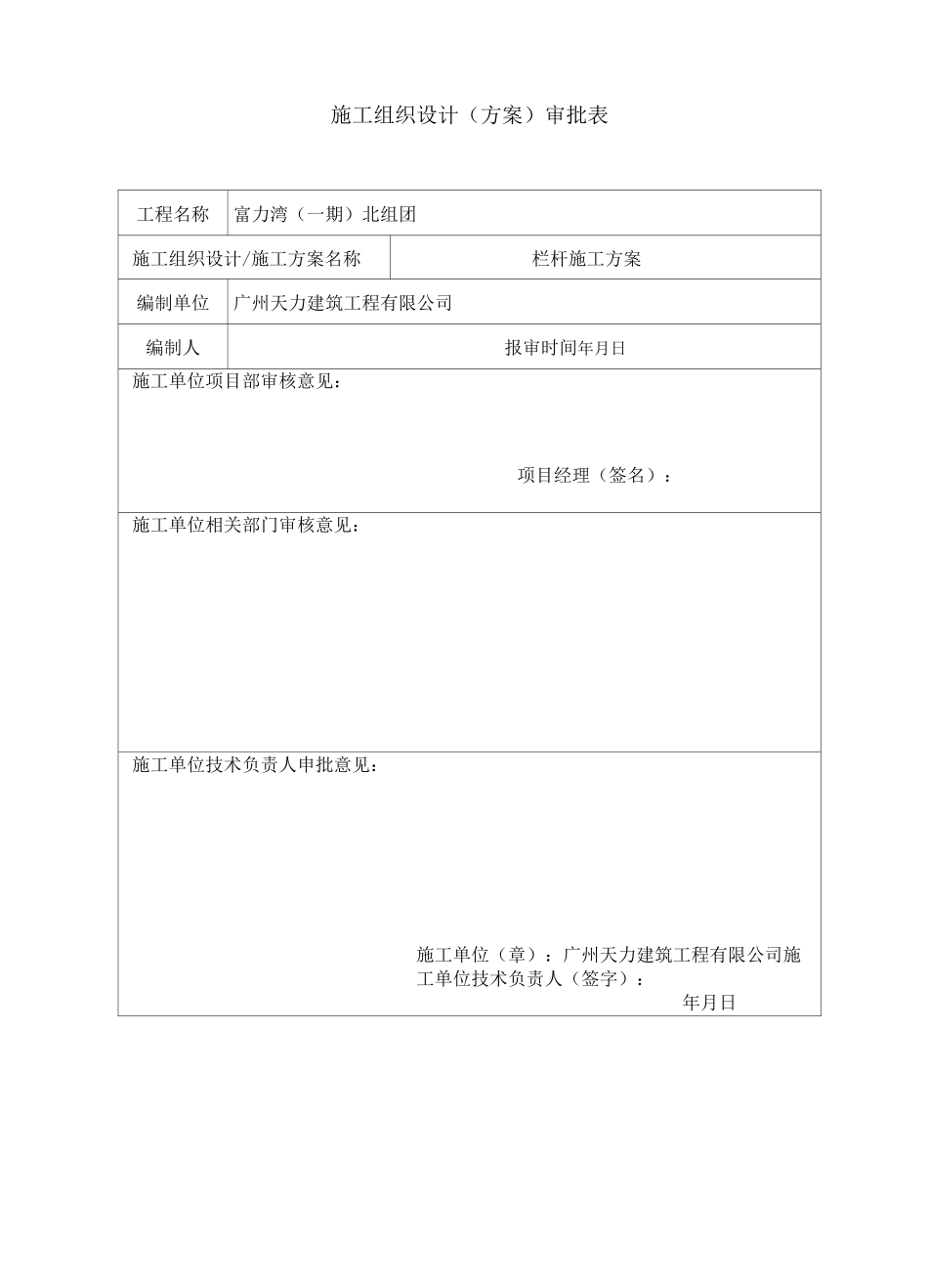

施工组织设计(施工方案)审批表编制日期:年月日工程名称富力湾(一期)北组团施工组织设计(施工方案)名称栏杆施工方案编制单位广州天力建筑工程有限公司编制人施工单位项目经理审核施工单位相关部门会签:生产部质安部预算部机电部施工单位主管副总审批:建设单位项目部意见:地产工程技术部意见:施工组织设计(方案)审批表工程名称富力湾(一期)北组团施工组织设计/施工方案名称栏杆施工方案编制单位广州天力建筑工程有限公司编制人报审时间年月日施工单位项目部审核意见:项目经理(签名):施工单位相关部门审核意见:施工单位技术负责人申批意见:施工单位(章):广州天力建筑工程有限公司施工单位技术负责人(签字):年月日工程名称:富力湾(一期)北组团监理表-施工组织设计(方案)报审表致:重庆建新建设工程监理咨询有限公司我方已根据施工合同的有关规定完成了栏杆施工方案工程施工组织设计(方案)的编制,并经我单位技术负责人审查批准,请予以审查。附:施工组织设计(方案)承包单位(章)项目经理日期专业监理工程师审查意见:专业监理工程师日期总监理工程师审核意见:项目监理机构(章)总监理工程师日期一.编制依据2二.施工准备21.施工前准备22.主要材料2三.安装作业工艺21.工艺流程22.主要施工方法3四.施工大样图41.玻璃栏杆节点图42.预埋件详图43.A-A剖面54.①号详图65.《西南11J412》57页M-6图7五.应注意的质量事项8六.半成品、成品保护8七.施工安全91.根据建设单位提供图纸及施工现场实际情况;2.《工程建设标准强制性条文-房建建筑部分》3.《建筑工程施工质量验收统一标准》GB50300-20134.《西南11J412》图集。二.施工准备1.施工前准备(1)复核构件尺寸;(2)复核安装部位栏杆尺寸;(3)玻璃放样,提供玻璃加工尺寸及加工图纸;(4)检查用电符合作业要求;(5)组合半成品2.主要材料(1)100*50*4热镀锌钢矩管;(2)60*60*4热镀锌钢矩管;(3)35*35*2热镀锌钢矩管;(4)200*80*8热镀锌钢板;(5)8+0.76PVB+8mm钢化夹胶玻璃;(6)EDPM胶条。三•安装作业工艺1.工艺流程半成品保护f施工准备f放线f定位f钻孔f锚栓安装f栏杆安装一安装就位f尺寸复核一调整一紧固一玻璃安装一紧固一清洁f打密封胶一胶缝压平、压光f清除残留密封胶及整体栏板卫生清洁f成品保护2.主要施工方法(1)依据设计图纸应首先对建筑物阳台外形尺寸进行偏差测量,根据测量结果,确定出栏杆安装的基准面。(2)以标准线为基准,按照图纸将分格线放在阳台梁上,并做好标记,栏杆两立柱间距不大于1100mm,立柱使用60*60*4热镀锌钢矩管;(3)检查定位无误后,按图纸要求进行钻孔、锚栓安装;(4)现场就位安装,尺寸复核、调整;此步骤操作时,应有两人操作,一人扶住钢架,另一人在底下进行尺寸的校对,在确保无误时,方可进行螺栓固定。(5)玻璃安装前,应先行进行预安装,应先就位,临时固定,然后拉线调整固定,玻璃使用8+0.76PVB+8mm钢化夹胶玻璃;(6)玻璃安装好后,对密封部位采用甲苯进行清扫,清扫时应特别注意不要让溶液散发到接缝以外的场所,清扫用纱布,脏污后应常更换,以保证清扫效果,最后用干燥清洁的纱布将溶剂蒸发后的痕迹拭去,保持密封面干燥;(7)注胶应均匀、密实、饱满,注意施胶方法,避免浪费;(8)注胶后,应将胶缝用合成树脂铲沿注胶方向用力施压,将多余的胶刮掉,并将胶缝刮成设计形状,使胶缝光滑、流畅;四•施工大样图1.玻璃栏杆节点图IQQ*50*斗概曾8+0.76PVB+8mm丨八DIM]<=1]OQmm丄allOOmm35聞2W管[A2.预埋件详图埋件布置详图披堪拦杆OQOOO-JCN3.A-A剖面4.①号详图5.《西南11J412》57页M-6图五•应注意的质量事项1.栏杆钢龙骨在工厂焊接组装完成后,热喷锌处理,喷锌厚度大于等于50um,在现场安装完成后,喷涂氟碳漆,喷涂厚度大于等于50卩m;2.阳台楼板完成面至栏杆顶部高度为1200mm,当阳台混凝土反边高度发生变化时,玻璃栏杆高度做相应变化以保证阳台楼板完成面至栏杆顶部高度为1200mm;3.图中未注明钢件之间连接方式均采用角焊缝焊接,焊缝高度不小于4mm;4.禁止使用金属清扫工具,更不得使用粘有砂子、金属屑的工具;5.半成品、成品应按规定堆放,安全可靠...
