高中物理 第七节 闭合电路的欧姆定律3学案 新人教版选修3 VIP免费

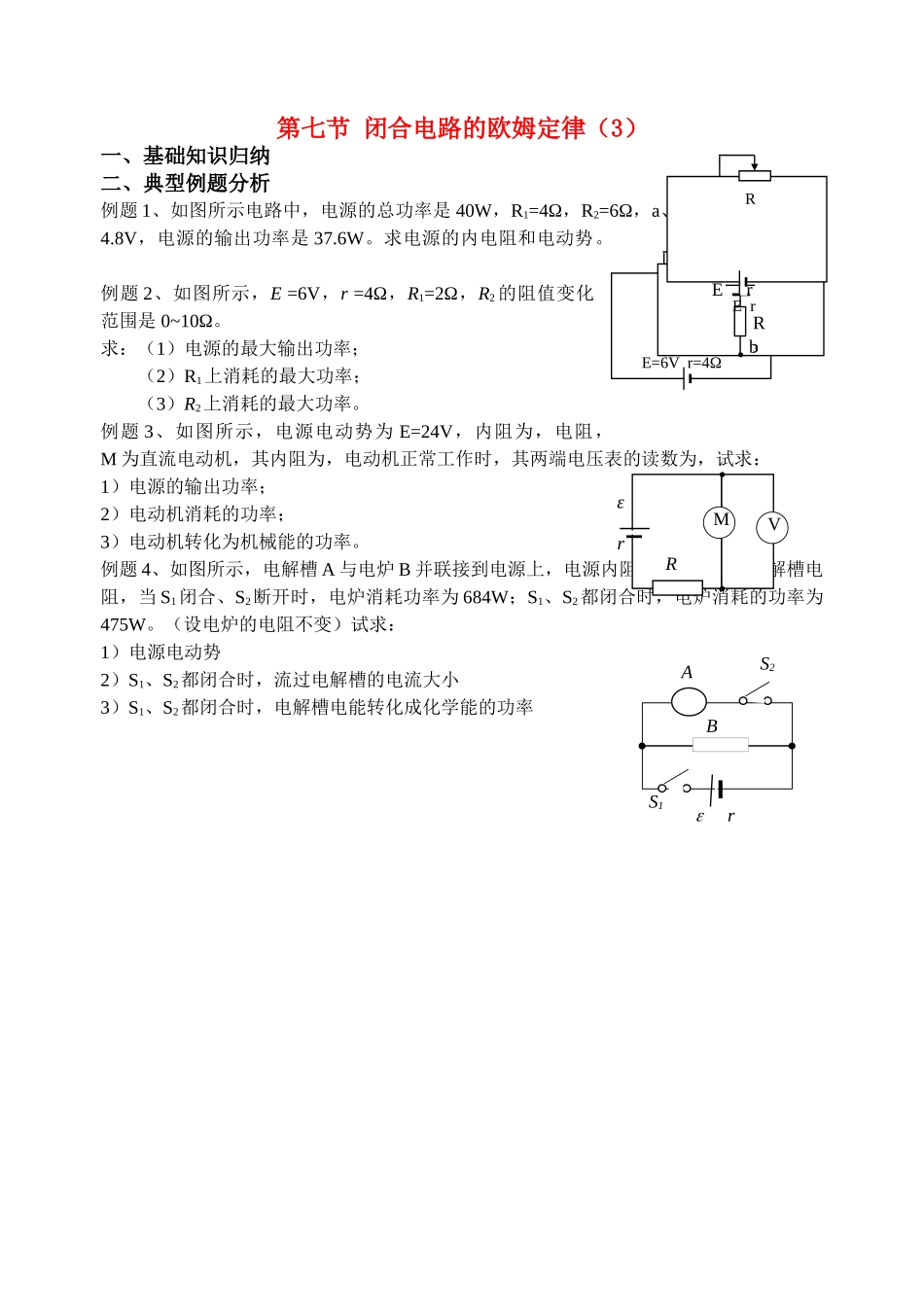

高中物理 第七节 闭合电路的欧姆定律3学案 新人教版选修3 _第1页
1/1
第七节闭合电路的欧姆定律(3)一、基础知识归纳二、典型例题分析例题1、如图所示电路中,电源的总功率是40W,R1=4Ω,R2=6Ω,a、b两点间的电压是4.8V,电源的输出功率是37.6W。求电源的内电阻和电动势。例题2、如图所示,E=6V,r=4Ω,R1=2Ω,R2的阻值变化范围是0~10Ω。求:(1)电源的最大输出功率;(2)R1上消耗的最大功率;(3)R2上消耗的最大功率。例题3、如图所示,电源电动势为E=24V,内阻为,电阻,M为直流电动机,其内阻为,电动机正常工作时,其两端电压表的读数为,试求:1)电源的输出功率;2)电动机消耗的功率;3)电动机转化为机械能的功率。例题4、如图所示,电解槽A与电炉B并联接到电源上,电源内阻,电炉电阻,电解槽电阻,当S1闭合、S2断开时,电炉消耗功率为684W;S1、S2都闭合时,电炉消耗的功率为475W。(设电炉的电阻不变)试求:1)电源电动势2)S1、S2都闭合时,流过电解槽的电流大小3)S1、S2都闭合时,电解槽电能转化成化学能的功率R2R1=2ΩE=6Vr=4ΩR11R2R3ErabRErRεrVMABS2rS1
