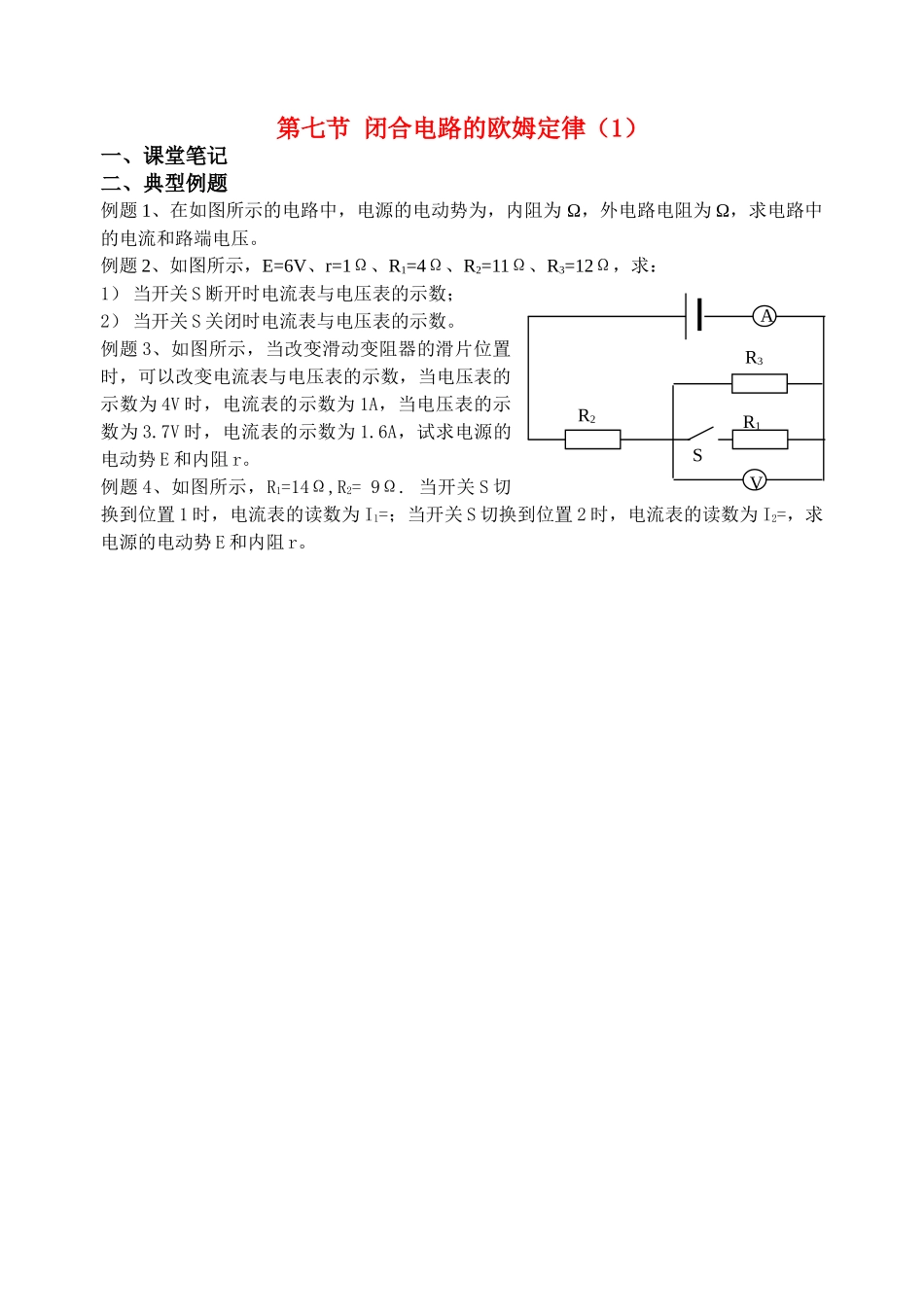

第七节闭合电路的欧姆定律（1）一、课堂笔记二、典型例题例题1、在如图所示的电路中，电源的电动势为，内阻为Ω，外电路电阻为Ω，求电路中的电流和路端电压。例题2、如图所示，E=6V、r=1Ω、R1=4Ω、R2=11Ω、R3=12Ω，求：1）当开关S断开时电流表与电压表的示数；2）当开关S关闭时电流表与电压表的示数。例题3、如图所示，当改变滑动变阻器的滑片位置时，可以改变电流表与电压表的示数，当电压表的示数为4V时，电流表的示数为1A，当电压表的示数为3.7V时，电流表的示数为1.6A，试求电源的电动势E和内阻r。例题4、如图所示，R1=14Ω,R2=9Ω.当开关S切换到位置1时，电流表的读数为I1=；当开关S切换到位置2时，电流表的读数为I2=，求电源的电动势E和内阻r。VSAR1R3R2
