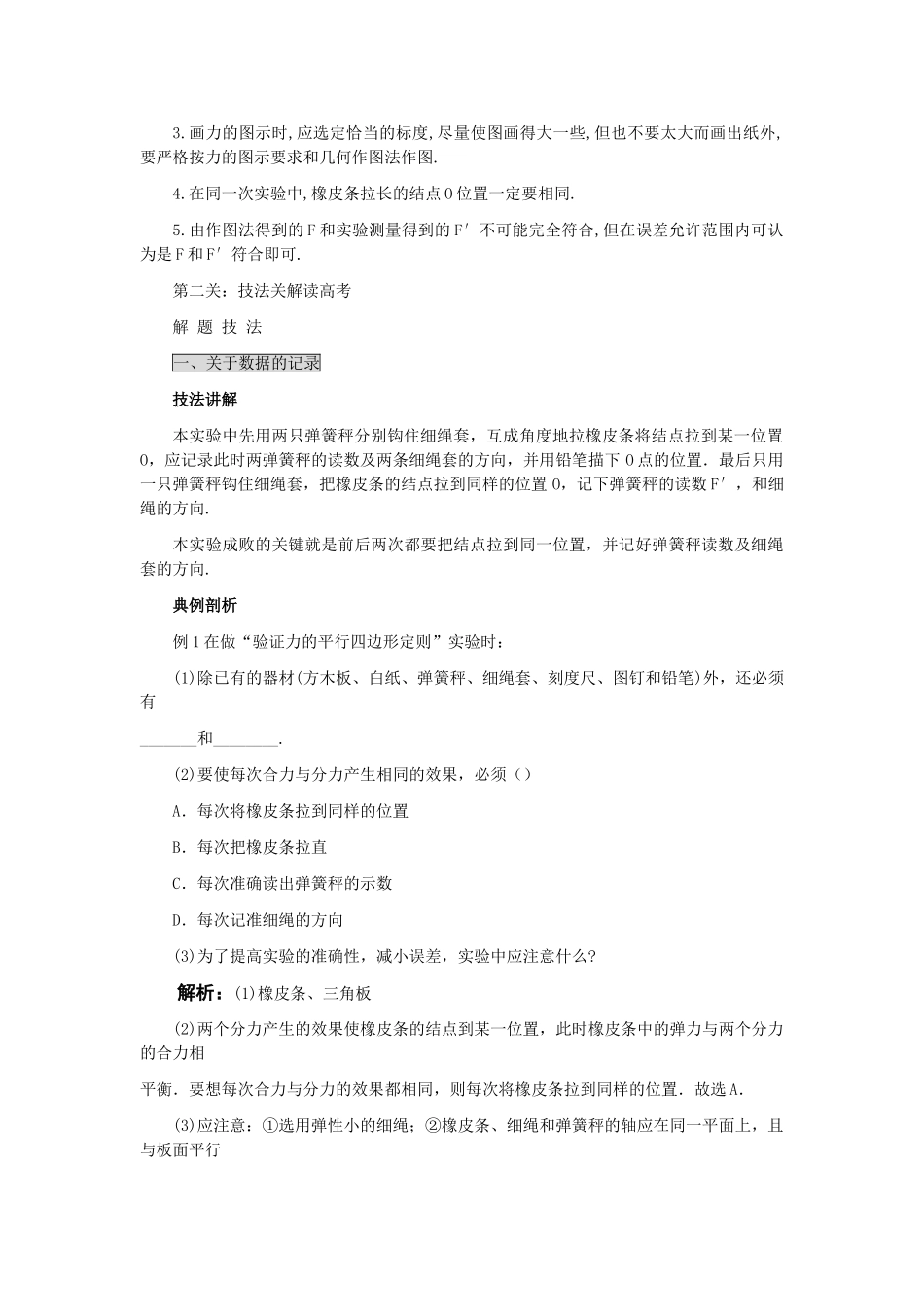

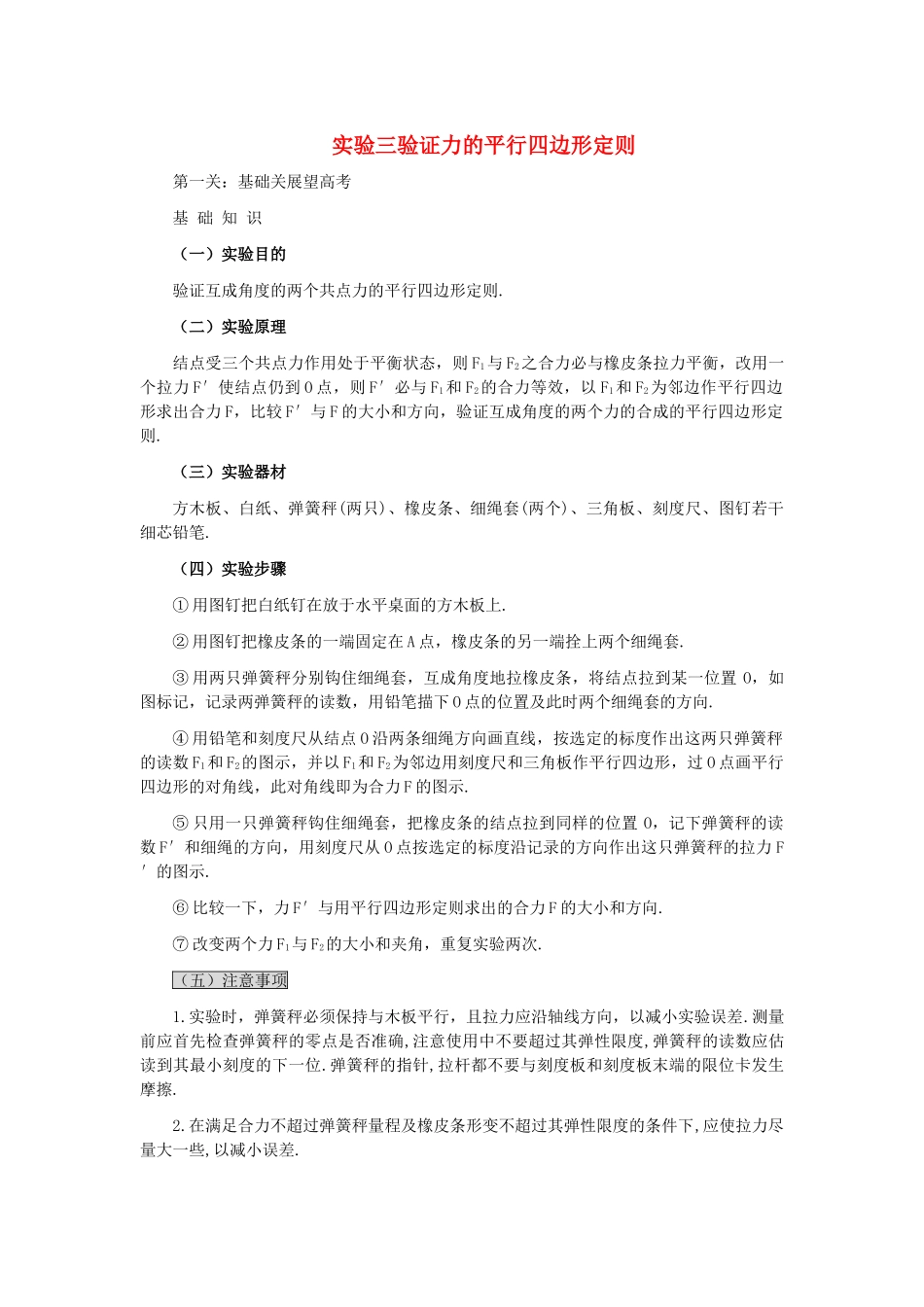

实验三验证力的平行四边形定则第一关：基础关展望高考基础知识（一）实验目的验证互成角度的两个共点力的平行四边形定则.（二）实验原理结点受三个共点力作用处于平衡状态，则F1与F2之合力必与橡皮条拉力平衡，改用一个拉力F′使结点仍到O点，则F′必与F1和F2的合力等效，以F1和F2为邻边作平行四边形求出合力F，比较F′与F的大小和方向，验证互成角度的两个力的合成的平行四边形定则.（三）实验器材方木板、白纸、弹簧秤(两只)、橡皮条、细绳套(两个)、三角板、刻度尺、图钉若干细芯铅笔.（四）实验步骤①用图钉把白纸钉在放于水平桌面的方木板上.②用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套.③用两只弹簧秤分别钩住细绳套，互成角度地拉橡皮条，将结点拉到某一位置O，如图标记，记录两弹簧秤的读数，用铅笔描下O点的位置及此时两个细绳套的方向.④用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两只弹簧秤的读数F1和F2的图示，并以F1和F2为邻边用刻度尺和三角板作平行四边形，过O点画平行四边形的对角线，此对角线即为合力F的图示.⑤只用一只弹簧秤钩住细绳套，把橡皮条的结点拉到同样的位置O，记下弹簧秤的读数F′和细绳的方向，用刻度尺从O点按选定的标度沿记录的方向作出这只弹簧秤的拉力F′的图示.⑥比较一下，力F′与用平行四边形定则求出的合力F的大小和方向.⑦改变两个力F1与F2的大小和夹角，重复实验两次.（五）注意事项1.实验时，弹簧秤必须保持与木板平行，且拉力应沿轴线方向，以减小实验误差.测量前应首先检查弹簧秤的零点是否准确,注意使用中不要超过其弹性限度,弹簧秤的读数应估读到其最小刻度的下一位.弹簧秤的指针,拉杆都不要与刻度板和刻度板末端的限位卡发生摩擦.2.在满足合力不超过弹簧秤量程及橡皮条形变不超过其弹性限度的条件下,应使拉力尽量大一些,以减小误差.3.画力的图示时,应选定恰当的标度,尽量使图画得大一些,但也不要太大而画出纸外,要严格按力的图示要求和几何作图法作图.4.在同一次实验中,橡皮条拉长的结点O位置一定要相同.5.由作图法得到的F和实验测量得到的F′不可能完全符合,但在误差允许范围内可认为是F和F′符合即可.第二关：技法关解读高考解题技法一、关于数据的记录技法讲解本实验中先用两只弹簧秤分别钩住细绳套，互成角度地拉橡皮条将结点拉到某一位置O，应记录此时两弹簧秤的读数及两条细绳套的方向，并用铅笔描下O点的位置．最后只用一只弹簧秤钩住细绳套，把橡皮条的结点拉到同样的位置O，记下弹簧秤的读数F′，和细绳的方向.本实验成败的关键就是前后两次都要把结点拉到同一位置，并记好弹簧秤读数及细绳套的方向.典例剖析例1在做“验证力的平行四边形定则”实验时：(1)除已有的器材(方木板、白纸、弹簧秤、细绳套、刻度尺、图钉和铅笔)外，还必须有_______和________.(2)要使每次合力与分力产生相同的效果，必须（）A．每次将橡皮条拉到同样的位置B．每次把橡皮条拉直C．每次准确读出弹簧秤的示数D．每次记准细绳的方向(3)为了提高实验的准确性，减小误差，实验中应注意什么?解析：(1)橡皮条、三角板(2)两个分力产生的效果使橡皮条的结点到某一位置，此时橡皮条中的弹力与两个分力的合力相平衡．要想每次合力与分力的效果都相同，则每次将橡皮条拉到同样的位置．故选A．(3)应注意：①选用弹性小的细绳；②橡皮条、细绳和弹簧秤的轴应在同一平面上，且与板面平行贴近等.二、实验误差的来源与分析技法讲解本实验的主要误差来源于读数、作图，此外还有弹簧秤本身的误差，因此，首先应检查弹簧秤的零刻线是否准确．在实验中拉细绳时必须保持弹簧秤与板面平行，读数时眼睛一定要正对刻线，按有效数字记录示数，作图时要准确，两个分力F1、F2间夹角θ不能太大或太小，要按实验的要求进行操作、读数、作图，即使存在误差，也是正常的，不能用数据拼凑使实验非常完美，也不能只用特殊角度而不管其一般性.典例剖析例2在“验证力的平行四边形定则”实验中，橡皮条一端固定在木板上，用两个弹簧秤把橡皮条的另一端拉到某一位置O点．以下操作中错误的是（）A.同一次实验过程中，O点的位置允许变动B.在实...
