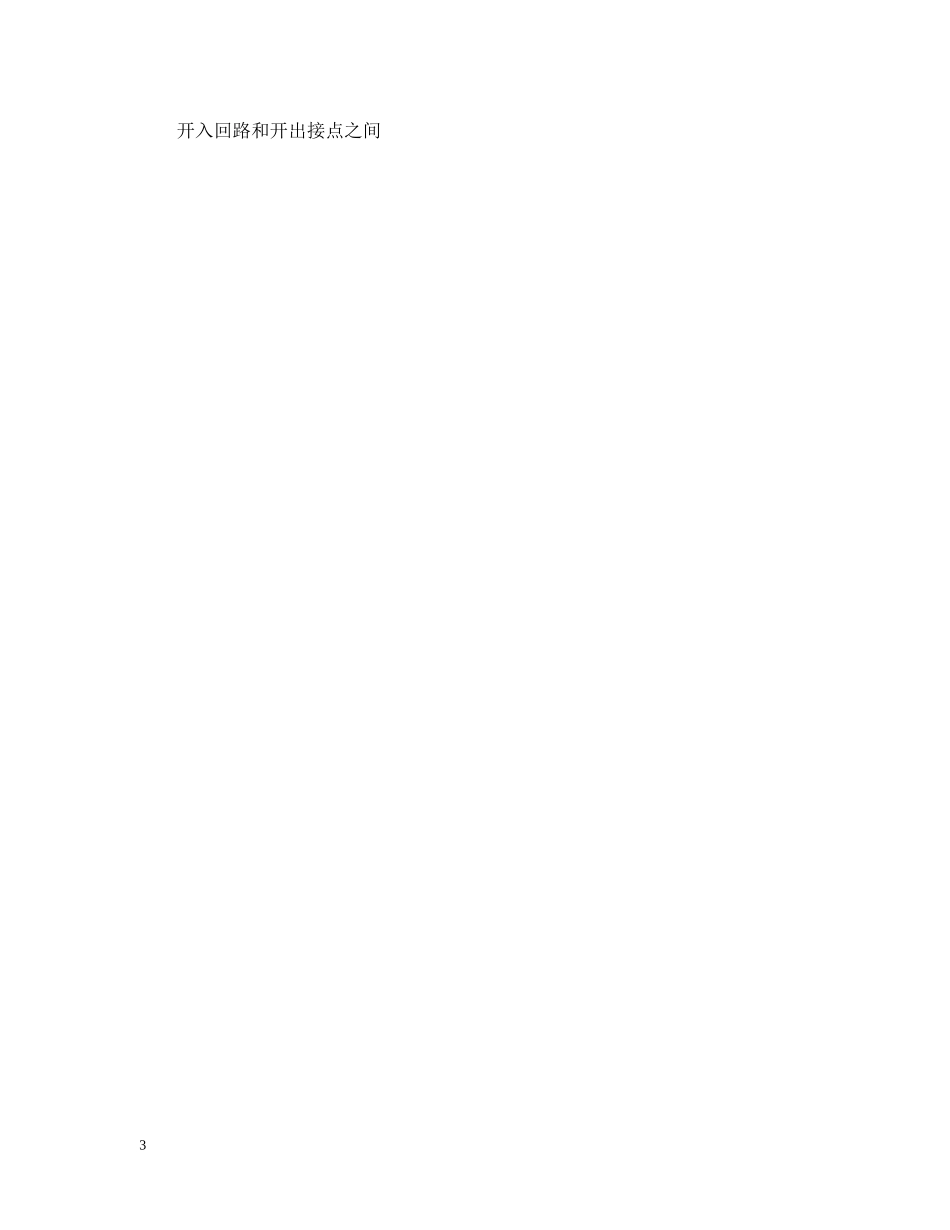

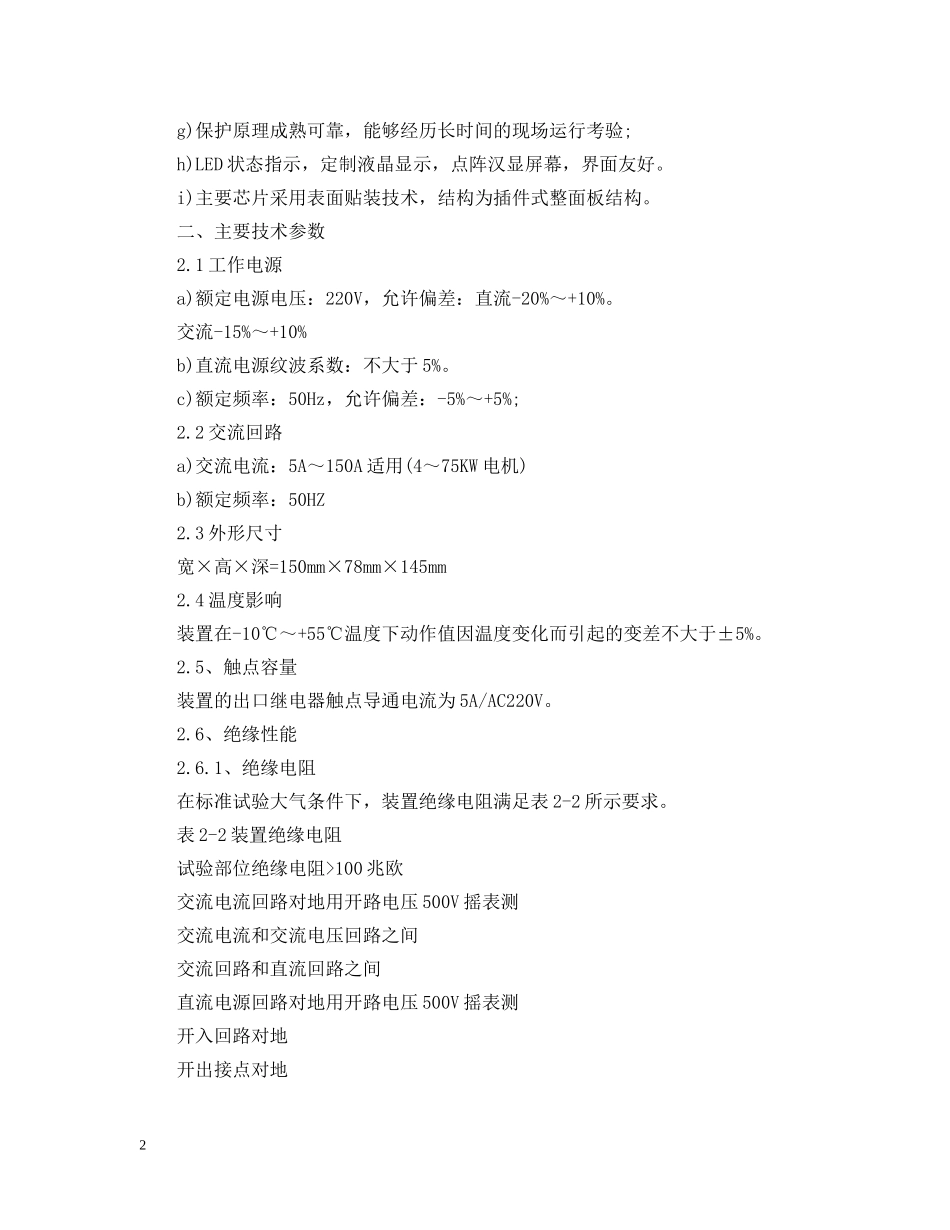

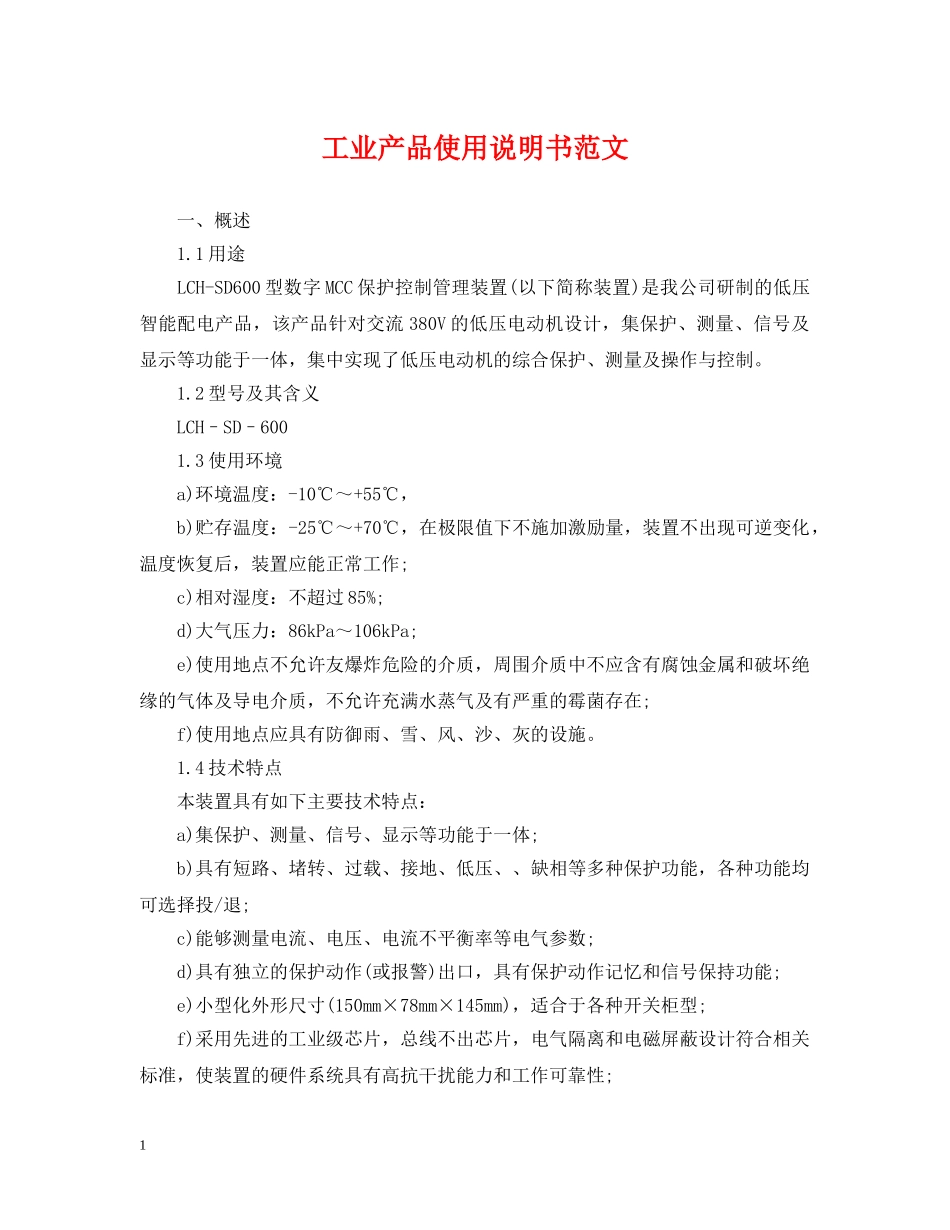

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。工业产品使用说明书范文一、概述1.1用途LCH-SD600型数字MCC保护控制管理装置(以下简称装置)是我公司研制的低压智能配电产品，该产品针对交流380V的低压电动机设计，集保护、测量、信号及显示等功能于一体，集中实现了低压电动机的综合保护、测量及操作与控制。1.2型号及其含义LCH–SD–6001.3使用环境a)环境温度：-10℃～+55℃，b)贮存温度：-25℃～+70℃，在极限值下不施加激励量，装置不出现可逆变化，温度恢复后，装置应能正常工作;c)相对湿度：不超过85%;d)大气压力：86kPa～106kPa;e)使用地点不允许友爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在;f)使用地点应具有防御雨、雪、风、沙、灰的设施。1.4技术特点本装置具有如下主要技术特点：a)集保护、测量、信号、显示等功能于一体;b)具有短路、堵转、过载、接地、低压、、缺相等多种保护功能，各种功能均可选择投/退;c)能够测量电流、电压、电流不平衡率等电气参数;d)具有独立的保护动作(或报警)出口，具有保护动作记忆和信号保持功能;e)小型化外形尺寸(150mm×78mm×145mm)，适合于各种开关柜型;f)采用先进的工业级芯片，总线不出芯片，电气隔离和电磁屏蔽设计符合相关标准，使装置的硬件系统具有高抗干扰能力和工作可靠性;1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。g)保护原理成熟可靠，能够经历长时间的现场运行考验;h)LED状态指示，定制液晶显示，点阵汉显屏幕，界面友好。i)主要芯片采用表面贴装技术，结构为插件式整面板结构。二、主要技术参数2.1工作电源a)额定电源电压：220V，允许偏差：直流-20%～+10%。交流-15%～+10%b)直流电源纹波系数：不大于5%。c)额定频率：50Hz，允许偏差：-5%～+5%;2.2交流回路a)交流电流：5A～150A适用(4～75KW电机)b)额定频率：50HZ2.3外形尺寸宽×高×深=150mm×78mm×145mm2.4温度影响装置在-10℃～+55℃温度下动作值因温度变化而引起的变差不大于±5%。2.5、触点容量装置的出口继电器触点导通电流为5A/AC220V。2.6、绝缘性能2.6.1、绝缘电阻在标准试验大气条件下，装置绝缘电阻满足表2-2所示要求。表2-2装置绝缘电阻试验部位绝缘电阻>100兆欧交流电流回路对地用开路电压500V摇表测交流电流和交流电压回路之间交流回路和直流回路之间直流电源回路对地用开路电压500V摇表测开入回路对地开出接点对地2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。开入回路和开出接点之间3
