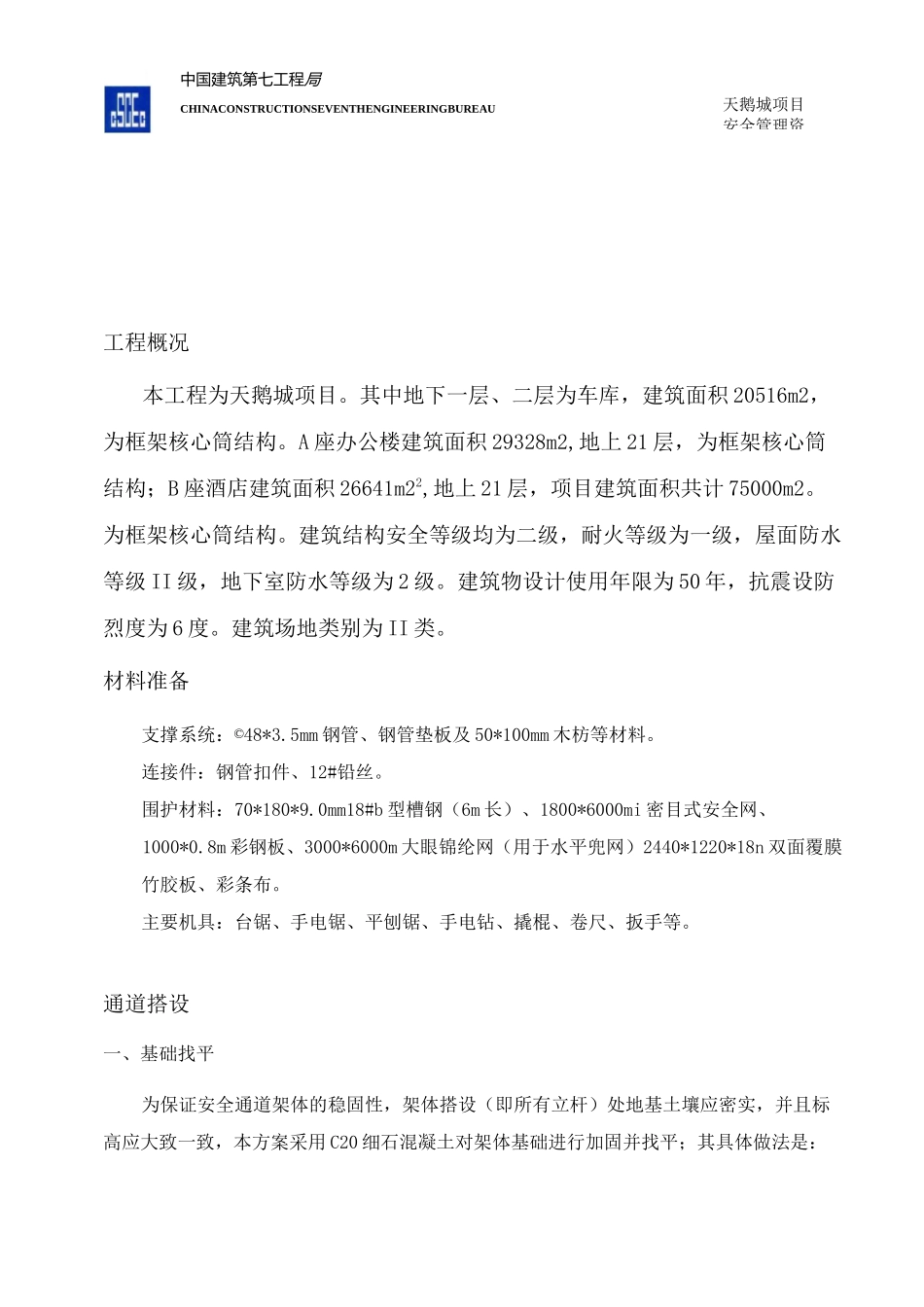

天鹅城项目安全管理资中国建筑第七工程局CHINACONSTRUCTIONSEVENTHENGINEERINGBUREAU工程概况本工程为天鹅城项目。其中地下一层、二层为车库，建筑面积20516m2，为框架核心筒结构。A座办公楼建筑面积29328m2,地上21层，为框架核心筒结构；B座酒店建筑面积26641m22,地上21层，项目建筑面积共计75000m2。为框架核心筒结构。建筑结构安全等级均为二级，耐火等级为一级，屋面防水等级II级，地下室防水等级为2级。建筑物设计使用年限为50年，抗震设防烈度为6度。建筑场地类别为II类。材料准备支撑系统：©48*3.5mm钢管、钢管垫板及50*100mm木枋等材料。连接件：钢管扣件、12#铅丝。围护材料：70*180*9.0mm18#b型槽钢（6m长）、1800*6000mi密目式安全网、1000*0.8m彩钢板、3000*6000m大眼锦纶网（用于水平兜网）2440*1220*18n双面覆膜竹胶板、彩条布。主要机具：台锯、手电锯、平刨锯、手电钻、撬棍、卷尺、扳手等。通道搭设一、基础找平为保证安全通道架体的稳固性，架体搭设（即所有立杆）处地基土壤应密实，并且标高应大致一致，本方案采用C20细石混凝土对架体基础进行加固并找平；其具体做法是：天鹅城项目安全管理资中国建筑第七工程局CHINACONSTRUCTIONSEVENTHENGINEERINGBUREAU沿所有立杆处对路面进行挖坑（300*300*300mm）,然后采用C20细石混凝土进行换填并找平。二、立杆搭设立杆采用d48*3.5钢管，沿通道长度方向以@1200mm的间距进行搭设，排距5400mm；立杆上设置纵向扫地杆（即第一道大横杆），并用直角扣件固定在距地面150mm处的立杆上，立杆的垂直偏差不得大于架高的1/300,同时其绝对偏差不大于75mm。三、横杆搭设1）、大横杆大横杆采用©48*3.5钢管，对立杆起约束作用；以@1500mm的步距沿通道高度进行搭设（具体数据及布置详见通道立面图），与立杆用直角扣件扣紧，不得遗漏。上下相邻的大横杆在立杆的里外两侧错开布置，减少立杆偏心受荷。大横杆采用对接扣件连接，接头与相邻立杆距离W500mm。同一平面内侧和外侧、上步和下步相邻的两根大横杆的接头均匀相互错开，不得出现在同一跨间内，水平间距±500mm。同一排大横杆水平偏差不大于该通道总长度的1/250且不得大于50mm。2）、小横杆小横杆采用©48*3.5钢管，对立杆与大横杆起约束作用；以@1200mm的间距沿通道长度方向进行搭设（具体数据及布置详见通道立面图），并紧贴立杆用直角扣件扣紧在大横杆上。四、剪刀撑搭设剪刀撑从沿通道两端起，每5根立杆设置一道，并沿通道架高及通道长度方向连续布置（详见图3）。通道安全防护一、第一层防护在通道架高5100mm处，先沿通道宽度及长度范围内进行满铺18mm厚双面覆膜板三层,并用22号铁丝与小横杆进行绑扎牢固；并沿通道宽度及长度范围内进行满挂一层水平兜天鹅城项目安全管理资中国建筑第七工程局CHINACONSTRUCTIONSEVENTHENGINEERINGBUREAU网；再用18#b型槽钢b*h*d=70*180*9.0mmmm沿通道长度范围内以间距@1200mm均匀布置（如图2所示）；然后再用木板b*h=300*50mm的木板满铺于槽钢上面；最后用18mm厚双面覆膜板三层满铺于通道长*宽范围内，用钉子与木板钉牢。二、第二层防护在通道架高4500mm处，先沿通道宽度及长度范围内进行满铺18mm厚双面覆膜板三层,并用22号铁丝与小横杆进行绑扎牢固；并沿通道宽度及长度范围内进行满挂一层彩条布；再用18#b型槽钢b*h*d=70*180*9.0mmmm沿通道长度范围内以间距@1200mm均匀布置（如图2所示）；然后再用木板b*h=300*50mm的木板满铺于槽钢上面；最后用18mm厚双面覆膜板三层满铺于通道长*宽范围内，用钉子与木三、护头棚防护为了防止掉落物品飞溅，故设此护头棚；其围护主要采用外侧满挂密目式安全网，内侧满挂钢丝网一层及锦纶网两层。四、全通道防护整个通道的防护采用外侧满挂密目式安全网，内侧采用宽*厚=1000mm*0.8mm的彩钢板沿通道全场范围内进行围护。天鹅城项目安全管理资中国建筑第七工程局CHINACONSTRUCTIONSEVENTHENGINEERINGBUREAU000^x1900mm'制呷/hhxtHD〕朋诃伽（Ti1电鯉电逊謬中国建筑第七工程局CHINACONSTRUCTIONSEVENTHENGINEERINGBUREAU天鹅城项目安全管理资料天鹅城项目安全管理资中国建筑第七工程局CHINACONSTRUCTIONSEVENTHENGINEERINGBUREAU
