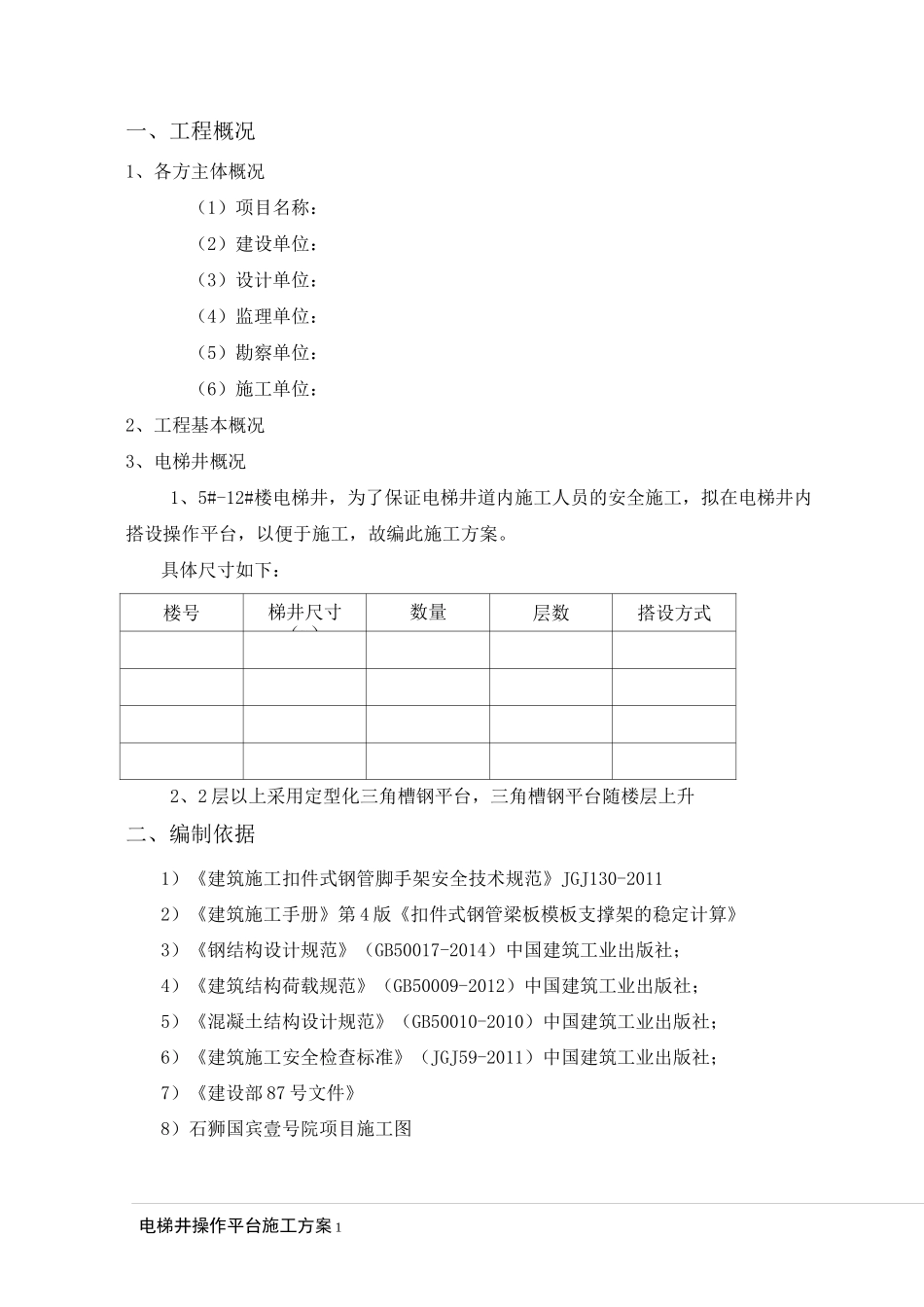

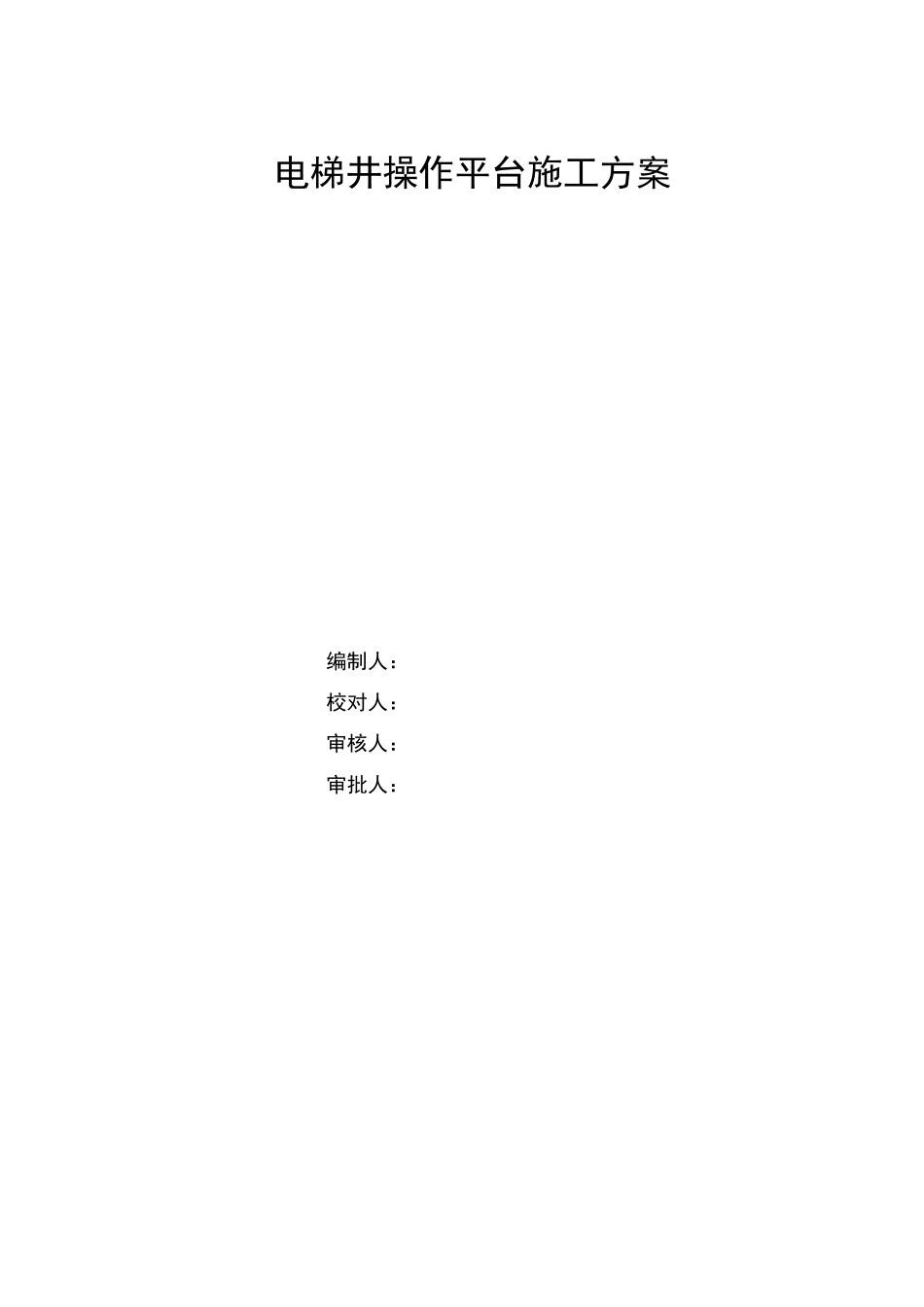

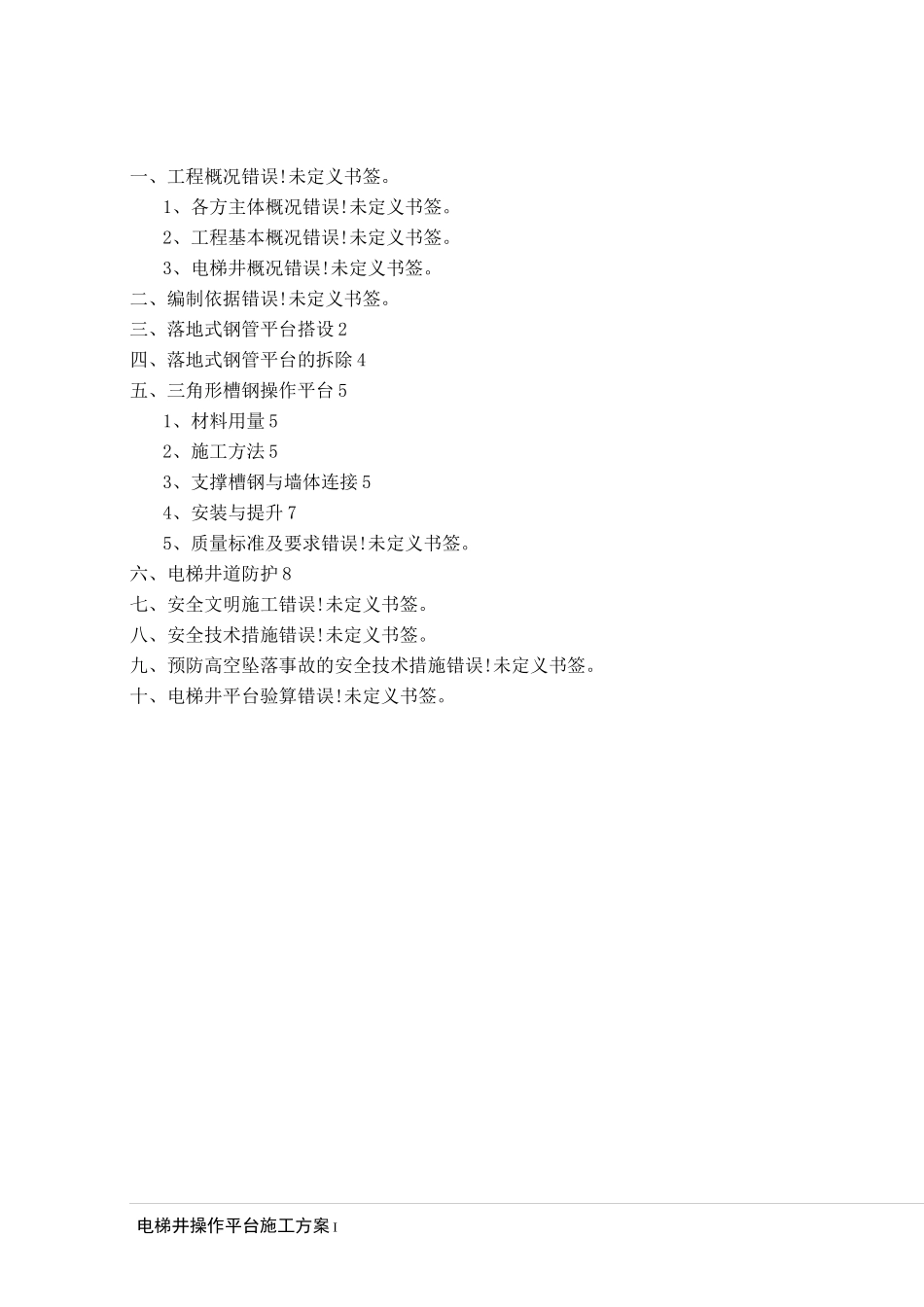

电梯井操作平台施工方案编制人：校对人：审核人：审批人：电梯井操作平台施工方案I一、工程概况错误!未定义书签。1、各方主体概况错误!未定义书签。2、工程基本概况错误!未定义书签。3、电梯井概况错误!未定义书签。二、编制依据错误!未定义书签。三、落地式钢管平台搭设2四、落地式钢管平台的拆除4五、三角形槽钢操作平台51、材料用量52、施工方法53、支撑槽钢与墙体连接54、安装与提升75、质量标准及要求错误!未定义书签。六、电梯井道防护8七、安全文明施工错误!未定义书签。八、安全技术措施错误!未定义书签。九、预防高空坠落事故的安全技术措施错误!未定义书签。十、电梯井平台验算错误!未定义书签。电梯井操作平台施工方案1一、工程概况1、各方主体概况（1）项目名称：（2）建设单位：（3）设计单位：（4）监理单位：（5）勘察单位：（6）施工单位：2、工程基本概况3、电梯井概况1、5#-12#楼电梯井，为了保证电梯井道内施工人员的安全施工，拟在电梯井内搭设操作平台，以便于施工，故编此施工方案。具体尺寸如下：楼号梯井尺寸（m）数量层数搭设方式2、2层以上采用定型化三角槽钢平台，三角槽钢平台随楼层上升二、编制依据1）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112）《建筑施工手册》第4版《扣件式钢管梁板模板支撑架的稳定计算》3）《钢结构设计规范》（GB50017-2014）中国建筑工业出版社；4）《建筑结构荷载规范》（GB50009-2012）中国建筑工业出版社；5）《混凝土结构设计规范》（GB50010-2010）中国建筑工业出版社；6）《建筑施工安全检查标准》（JGJ59-2011）中国建筑工业出版社；7）《建设部87号文件》8）石狮国宾壹号院项目施工图1,■:]■1TF—r.1600CDCZ1g£?.■■■.'■.■■■-■v.---.oJ-—E—ru■.■■■.■■T---.---/.---j3■■L2J1三、落地式钢管平台搭设1、现场准备井架搭设前应对电梯基坑内杂物清理干净，并对基底污水排除干净，且对场地进行平整,以便井架的搭设。2、材料准备1）、048X3.25mm钢管，其质量应该符合现行国家标准《碳素结构钢（GB/T700）中Q235-A钢的规定。2）、直角扣件、旋转扣件、对接扣件等扣件，应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；且在螺栓拧紧扭力矩达到65N・m时，不得发生破坏。3、架体搭设方法1）、负1层至2层采用落地式井架搭设，其架体搭设平面布置：架体立杆横向间距1.5m,纵向间距1.6m,步距不得大于1.5m，井道内架体水平杆每间隔一个步距采用顶托及木方与墙面顶紧。架体具体平面布置图如下：」t2200架体平面布置图02*>>>>>>>>>>>>>——■■-■■-■■-■■V--■■-■■-■■-■■-■■-■■-■■-■■-.■-.■-1\方宋1r111r1操作平台342)、在2层楼面电梯洞口位置采用钢管、方木、模板进行施工平台搭设，具体平面布置图如下：(1)、水平钢管作为主梁进行支撑，两个方向各设置两根。(2)、架体搭设步距不得大于1.5m，且每隔一个步距采用顶托及木方与墙面顶紧，保证结构的整体稳定性。(3)、在钢管上间距100mm铺设40*90方木。(4)、在方木上铺设15mm模板，模板与方木用钉子与方木固定牢固。(5)、架体搭设完成后，需按照每隔一层一道软防护和一道硬防护进行安全防护的搭设。四、落地式钢管平台的拆除1、拆除前应认真听取工长与安全员的安全技术交底。2、拆除前应全面检查井架的扣件连接、连墙件、支撑体系是否符合构造要求。3、应清除井架上杂物与楼面障碍物。4、拆除作业必须由上而下逐层进行，严禁上下同时作业。5、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的扣件时，应先通知对方，以防坠落。6、拆除作业人员必须佩戴安全帽，系安全带，穿软底鞋。7、拆除时如有供电线路，要采取隔离措施严禁架杆接触电线。8、所有拆除物件严禁拆除抛掷到地面。五、三角形槽钢操作平台1、材料用量材料用量表名称名称5*50等边角钢8#槽钢脚手板大眼安全网材料部门要根据现场计划提前作好材料进场准备工作，做到及时进场。2、施工方法1)、电梯井平台采用三角式支撑操作平台，吊环采用©20(未经冷拉I级钢)与平台支撑上槽钢焊接。平台支撑采用8#槽钢焊接成三角形...
