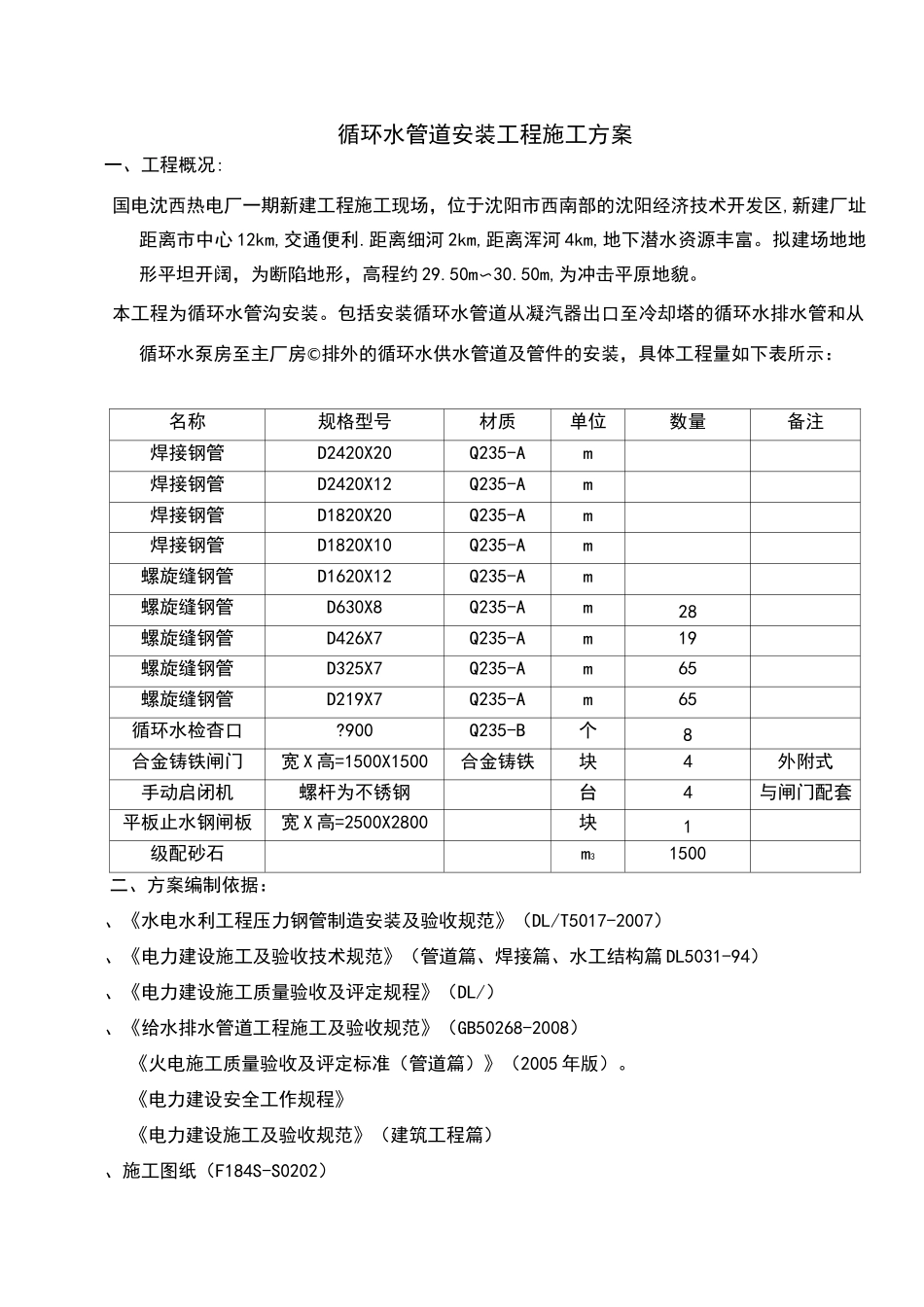

循环水管道安装工程施工方案一、工程概况:国电沈西热电厂一期新建工程施工现场,位于沈阳市西南部的沈阳经济技术开发区,新建厂址距离市中心12km,交通便利.距离细河2km,距离浑河4km,地下潜水资源丰富。拟建场地地形平坦开阔,为断陷地形,高程约29.50m〜30.50m,为冲击平原地貌。本工程为循环水管沟安装。包括安装循环水管道从凝汽器出口至冷却塔的循环水排水管和从循环水泵房至主厂房©排外的循环水供水管道及管件的安装,具体工程量如下表所示:名称规格型号材质单位数量备注焊接钢管D2420X20Q235-Am焊接钢管D2420X12Q235-Am焊接钢管D1820X20Q235-Am焊接钢管D1820X10Q235-Am螺旋缝钢管D1620X12Q235-Am螺旋缝钢管D630X8Q235-Am28螺旋缝钢管D426X7Q235-Am19螺旋缝钢管D325X7Q235-Am65螺旋缝钢管D219X7Q235-Am65循环水检杳口?900Q235-B个8合金铸铁闸门宽X高=1500X1500合金铸铁块4外附式手动启闭机螺杆为不锈钢台4与闸门配套平板止水钢闸板宽X高=2500X2800块1级配砂石m31500二、方案编制依据:、《水电水利工程压力钢管制造安装及验收规范》(DL/T5017-2007)、《电力建设施工及验收技术规范》(管道篇、焊接篇、水工结构篇DL5031-94)、《电力建设施工质量验收及评定规程》(DL/)、《给水排水管道工程施工及验收规范》(GB50268-2008)《火电施工质量验收及评定标准(管道篇)》(2005年版)。《电力建设安全工作规程》《电力建设施工及验收规范》(建筑工程篇)、施工图纸(F184S-S0202)三、作业进度及劳动力安排:作业进度安排:我们工地准备投入6个小组每组4人,完成管道及设备安装任务的工期大约需要90天劳动力安排:序号工种人数备注1主任12班长13专工14质检员1持证上岗5安全员1持证上岗6起重工1持证上岗7管工68焊工12持证上岗9力工1210吊车司机1持证上岗11合计37四.作业准备工作及条件:作业人员的资质要求:4.1.1、作业人员必须经入厂三级教育,考试合格方可入厂施工。4.1.2、作业人员必须经体检合格后方可入厂作业。4.1.3、特种作业人员必须持证上岗,证件及时上报,如焊工、起重工等。4.1.4、施工作业人员认真学习、掌握施工图纸。4.1.5、焊工应严格按照焊接工艺和焊接技术措施进行施焊,严格遵守规范和焊接工艺细则,认真实行质量自检。4.1.6、焊工不得担任超越其合格项目的焊接工作。4.1.8、所有施工人员经技术安全交底,并在交底书上签字。五、作业机械、工具、仪器、仪表的规格和精度要求:施工中所有机械、工器具等必须经过检修,检验合格方可使用,测量仪表、压力仪表及计量工器具,按规定经过计量检定且在有效期内。50t履带吊必须保证进场性能良好,不得互相代用,施工中不可马虎大意,防止发生意外事故。施工前期应具备的施工工具要准备充分,并确保其安全好用。机械名称规格(功率)数量(台)履带吊50T1拖车20t2手动葫芦3T6手动葫芦5T12交流电焊机WS-31510自控远红外焊条烘箱ZYH-20型1恒温干燥箱TD-2A型1光学经纬仪J2型1水准仪DSZ3-A32型1手提砂轮机4)1504试压表规格0〜,精度等级为2水平尺4水压泵15wbx03T01施工前应具备的条件及要求:5.1.1循环水管道到达现场后,会同有关部门清点,依据施工图纸的设计要求对管道的外观、名称、规格、数量进行检查和复核。对于弯头、三通等管件重点检查,如发现有损坏或质量缺陷,要及时通知有关单位共同检查。5.1.2施工现场保持整洁,道路畅通,回填夯实。保证吊车、汽车的运输、停放和拖运。并满足消防要求。5.1.3清点管道到货情况,应具备连续施工的条件。5.1.4根据管道的材质采用J422型焊条进行安装焊接,焊条进货必须持厂家生产合格证,焊条入厂及时报审,使用中注意保管、并烘干使用。5.1.5管道开挖前,根据设计图纸按管道中心坐标对开挖区域进行定位放线,根据设计坡度要求放出开挖边线。六、作业材料、构配件、半成品的质量要求、管道、管件及阀门,在使用前应进行外观检查,其表面要求为:⑴、无裂纹、气泡、结疤、拉裂、折叠、压入氧化铁皮等缺陷。⑵、表面应光滑,不允许有尖锐划痕。、法兰密封面应光洁,不得有径向沟槽,且不得由气孔、裂纹、毛刺或其它降低强度和连接可靠性方面的缺陷。七、作业方法、步骤及作业...
