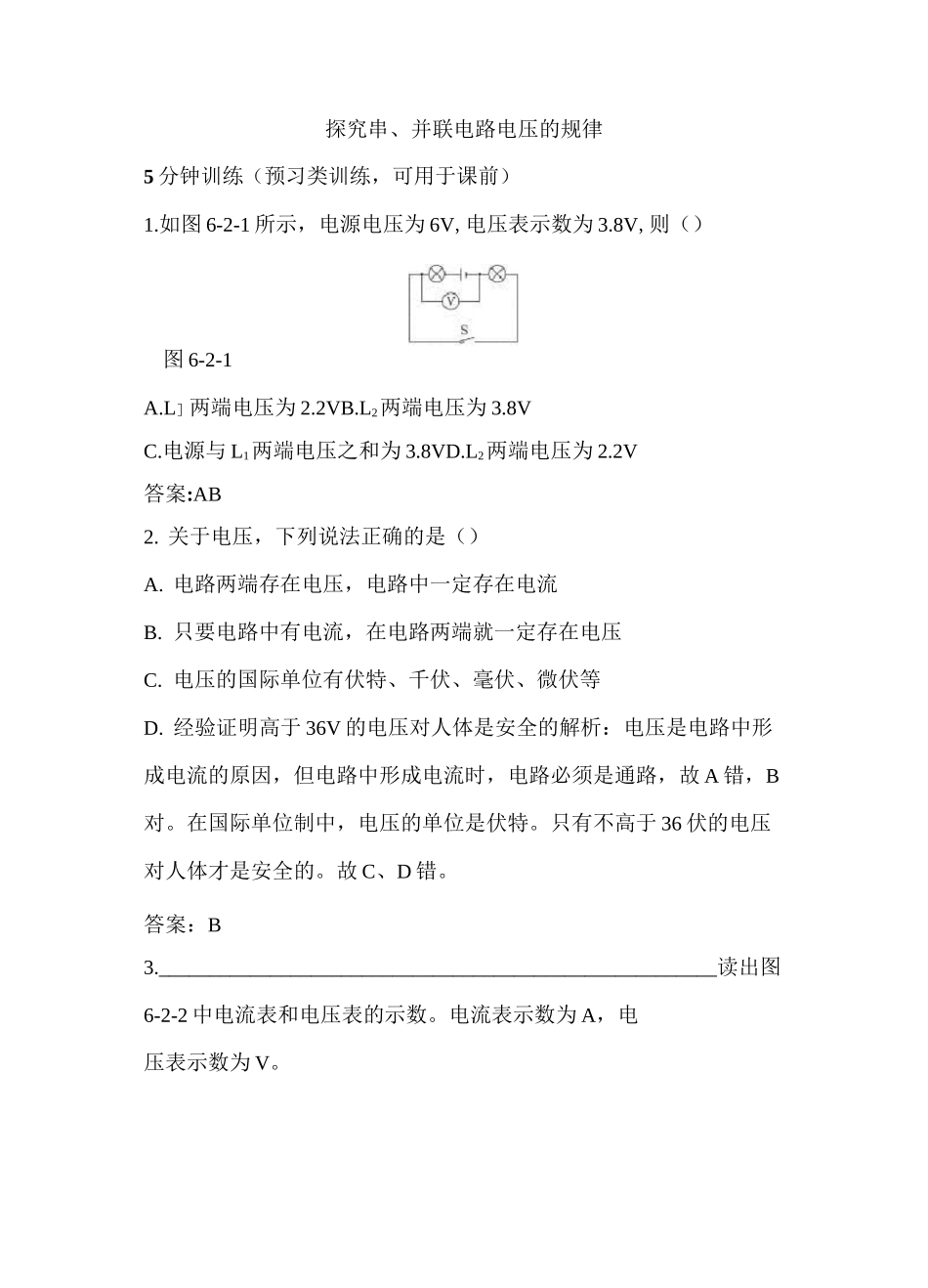

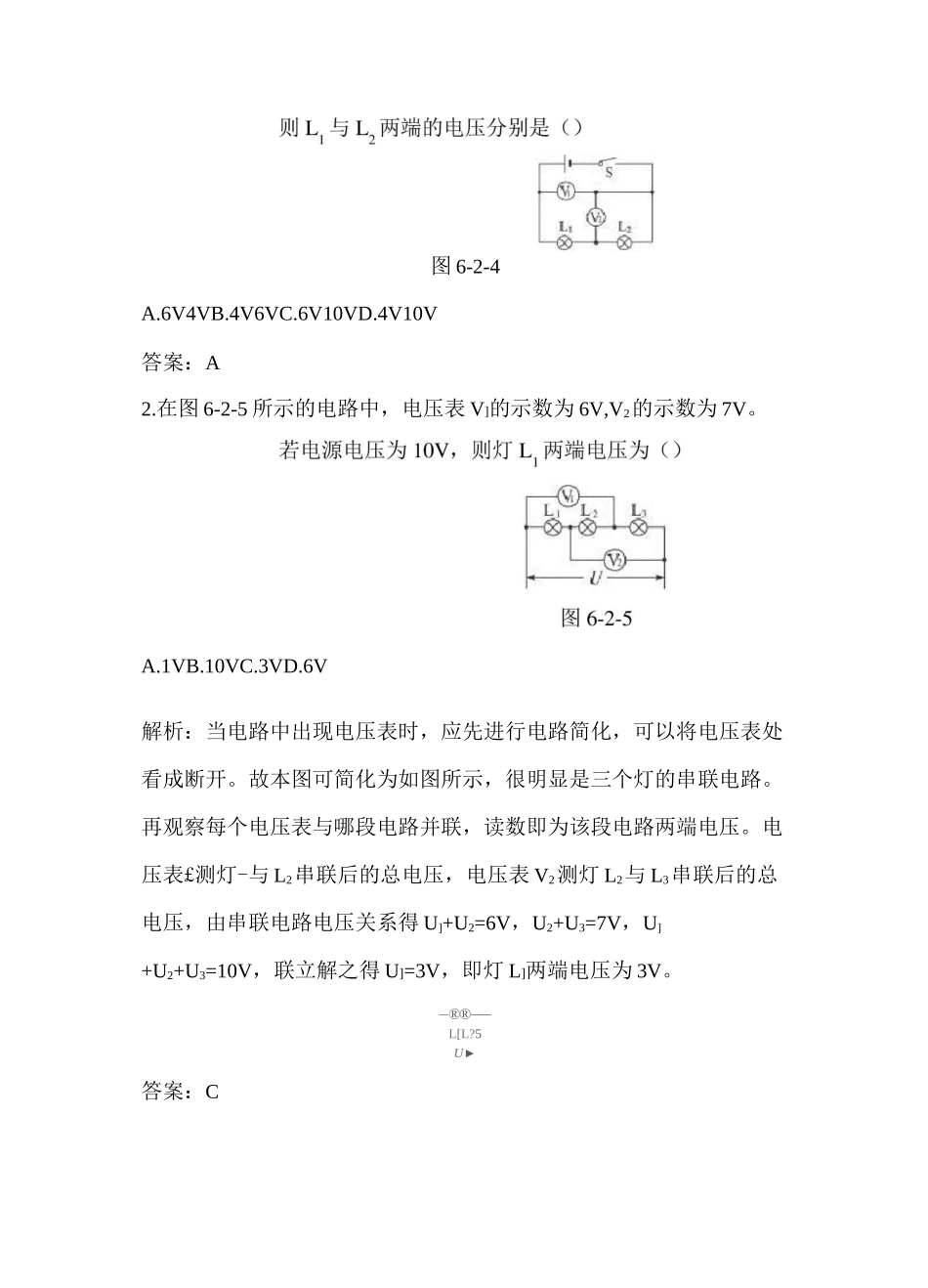

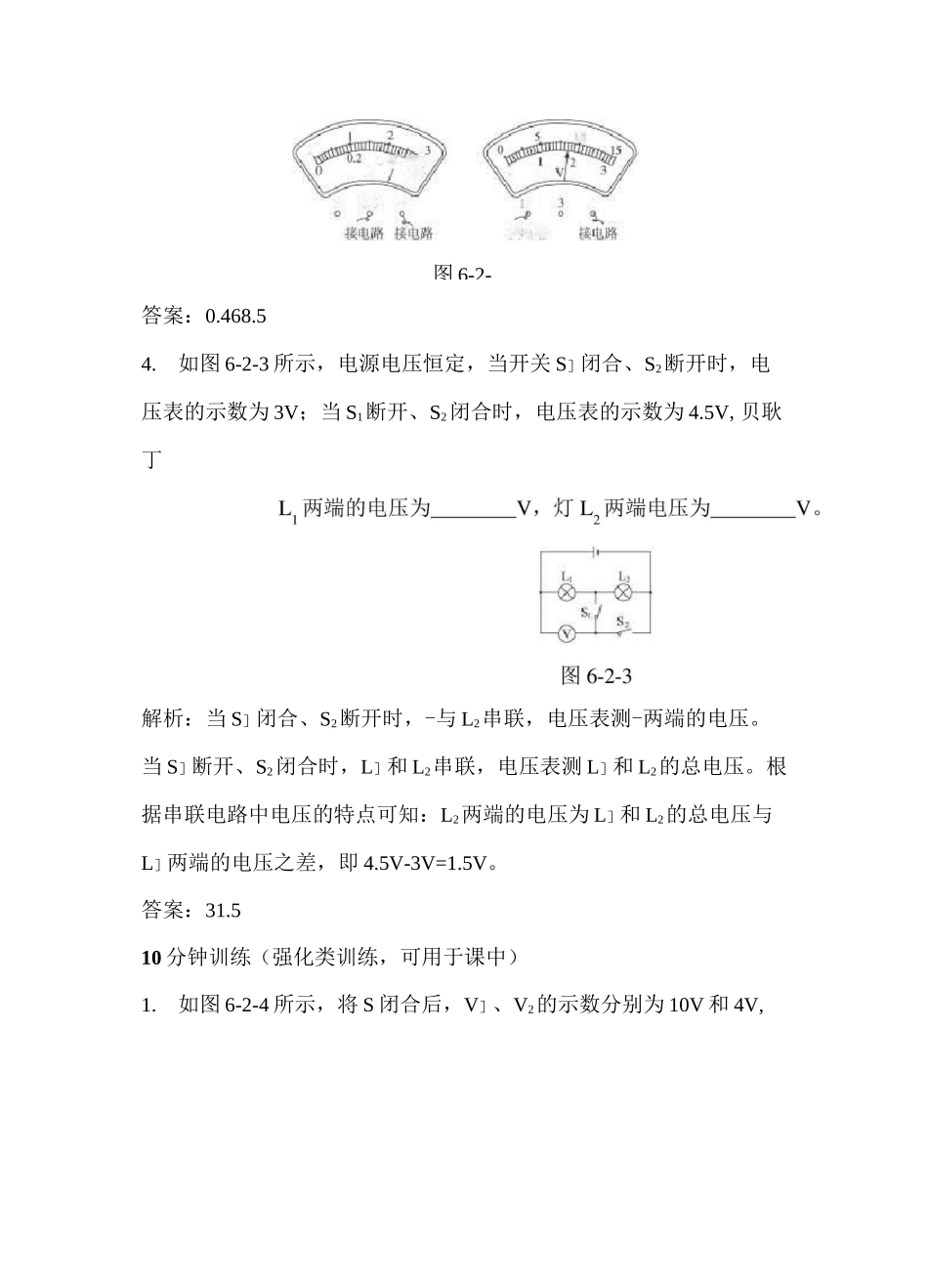

探究串、并联电路电压的规律5分钟训练（预习类训练，可用于课前）1.如图6-2-1所示，电源电压为6V,电压表示数为3.8V,则（）图6-2-1A.L］两端电压为2.2VB.L2两端电压为3.8VC.电源与L1两端电压之和为3.8VD.L2两端电压为2.2V答案:AB2.关于电压，下列说法正确的是（）A.电路两端存在电压，电路中一定存在电流B.只要电路中有电流，在电路两端就一定存在电压C.电压的国际单位有伏特、千伏、毫伏、微伏等D.经验证明高于36V的电压对人体是安全的解析：电压是电路中形成电流的原因，但电路中形成电流时，电路必须是通路，故A错，B对。在国际单位制中，电压的单位是伏特。只有不高于36伏的电压对人体才是安全的。故C、D错。答案：B3._______________________________________________________读出图6-2-2中电流表和电压表的示数。电流表示数为A，电压表示数为V。Jn（*科-啣AO-.h30.6+15掘U+图6-2-答案：0.468.54.如图6-2-3所示，电源电压恒定，当开关S］闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V,贝耿丁解析：当S］闭合、S2断开时，-与L2串联，电压表测-两端的电压。当S］断开、S2闭合时，L］和L2串联，电压表测L］和L2的总电压。根据串联电路中电压的特点可知：L2两端的电压为L］和L2的总电压与L］两端的电压之差，即4.5V-3V=1.5V。答案：31.510分钟训练（强化类训练，可用于课中）1.如图6-2-4所示，将S闭合后，V］、V2的示数分别为10V和4V,图6-2-4A.6V4VB.4V6VC.6V10VD.4V10V答案：A2.在图6-2-5所示的电路中，电压表V]的示数为6V,V2的示数为7V。A.1VB.10VC.3VD.6V解析：当电路中出现电压表时，应先进行电路简化，可以将电压表处看成断开。故本图可简化为如图所示，很明显是三个灯的串联电路。再观察每个电压表与哪段电路并联，读数即为该段电路两端电压。电压表£测灯-与L2串联后的总电压，电压表V2测灯L2与L3串联后的总电压，由串联电路电压关系得U]+U2=6V，U2+U3=7V，U]+U2+U3=10V，联立解之得U]=3V，即灯L]两端电压为3V。-®®—L[L?5U►答案：C3.如图6-2-6所示的电路中，要使L]和L2串联，甲、乙、丙三只电表应依次是（）电各部分电路两端的电压，公式可写为图6-2-6A.电流表、电流表、电压表B.电压表、电流表、电压表C.电压表、电流表、电流表D.电流表、电压表、电流表解析：要使-和L2串联，电流从电源的正极流出，经过-、L2和乙表回到负极，所以乙表是电流表，甲、丙两表只能是电压表。若是电流表，则出现短路。答案：B4.使用电压表探究串联电路的电压规律时你发现：串联电路两端的总答案：等于之和u=U]+u2+u3+……5.按图6-2-7甲的电路图，将图乙的实物用笔画线代替导线连接起来，要求导线不要交叉。（甲图中电压表V]的示数是1.8V，电压表V2的示数是3V）LiU甲乙图6-2-答案：6.如图6-2-8所示，要求用电压表测-两端的电压。请将图中的错误1.如图6-2-9所示的电路，灯L］、L2均发光，关于电压表V］、V、v3的示数，下列各组数据中正确的是（）1®—图6-2-9A.9V、6V、3VB.9V、3V、6VC.9V、9V、9VD.6V、9V、3V解析：L1和L2组成串联电路，电压表V］跟L2并联，测L2两端的电压，V3跟-并联，测-两端的电压，V2测电源电压。根据串联电路中电压的特点，-跟L2两端的电压之和等于电源电压。答案：D2.某同学用电压表测小灯泡的电压。当闭合电路开关时，发现电压表指针指在如图6-2-10所示的位置，这说明（）图6-2-10A.电压表的量程选得太小了，应选15V的量程B.电压表的正、负接线柱接反了C.这纯属偶然，只需断开开关，再重新闭合开关，电压表就会正常工D.这是电压表与灯泡串联连接所造成的答案：B3.图6-2-11所示的电路中，S闭合时，下列说法中正确的是（）v3的示数分别为U］、u2、U3电流表A］、A2的示数分别为I］、A.—和L2并联，电压表测灯-两端的电压B.L］和L2并联，电压表测灯L2两端的电压C.L］和L2串联，电压表测灯L］两端的电压D.L］和L2串联，电压表测灯L2两端的电压答案：D4.（2010甘肃兰州模拟，13）如图6-2-12所示电路中，电压表V］、V、A.U2=U1+U3，I1=I2B.U2=U1=U3，I1=I231+5=5,III2解析：电路中两电阻串联，V］、V3分别测量两个电阻两端...
