新时达F板串行控制系统电脑板调试手册VIP免费

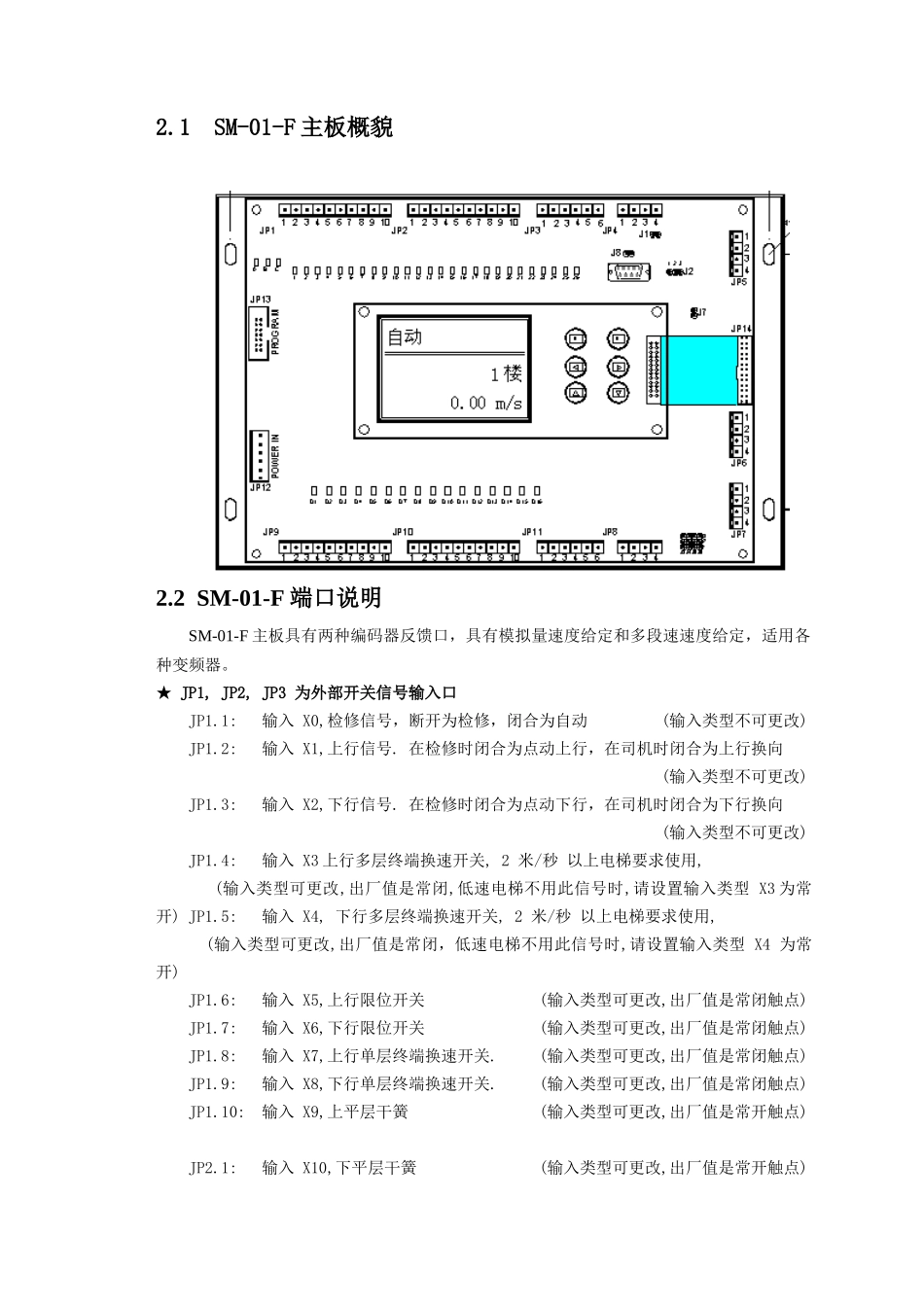

目录第一章串行系统概述………………………………………………………….5第二章SM-01-F简介…………………………………………………………6第三章SM-02-C简介…………………………………………………………12第四章SM-03-B简介…………………………..……………..………………19第五章RS500/RS501显示板简介………………………………………….…27第六章电脑板参数含义………………………………………………………..42第七章慢车运行（以F板为例）…………………………………………………55第八章快车运行（以F板为例）…………...………………………………………61第九章串行系统调试说明（以F板为例）……………..…………………………69第十章常见故障诊断（以F板为例）…...………………………………………...86第十一章液晶操作说明……………………………...………………………....101第十二章串行系统应用注意事项…………………...………………………….79第十三章常见故障诊断（以F板为例）…...……………………………………...86第十四章液晶操作说明……………………………...……………………….....101第十五章串行控制常用变频器参数表…………………….…………………...106第十六章串行系统应用补充说明……………………………...……..………...138第一章串行系统概述第二章SM-01-F简介2.1SM-01-F主板概貌2.2SM-01-F端口说明SM-01-F主板具有两种编码器反馈口，具有模拟量速度给定和多段速速度给定，适用各种变频器。★JP1,JP2,JP3为外部开关信号输入口JP1.1:输入X0,检修信号，断开为检修，闭合为自动(输入类型不可更改)JP1.2:输入X1,上行信号.在检修时闭合为点动上行，在司机时闭合为上行换向(输入类型不可更改)JP1.3:输入X2,下行信号.在检修时闭合为点动下行，在司机时闭合为下行换向(输入类型不可更改)JP1.4:输入X3上行多层终端换速开关,2米/秒以上电梯要求使用,(输入类型可更改,出厂值是常闭,低速电梯不用此信号时,请设置输入类型X3为常开)JP1.5:输入X4,下行多层终端换速开关,2米/秒以上电梯要求使用,(输入类型可更改,出厂值是常闭，低速电梯不用此信号时,请设置输入类型X4为常开)JP1.6:输入X5,上行限位开关(输入类型可更改,出厂值是常闭触点)JP1.7:输入X6,下行限位开关(输入类型可更改,出厂值是常闭触点)JP1.8:输入X7,上行单层终端换速开关.(输入类型可更改,出厂值是常闭触点)JP1.9:输入X8,下行单层终端换速开关.(输入类型可更改,出厂值是常闭触点)JP1.10:输入X9,上平层干簧(输入类型可更改,出厂值是常开触点)JP2.1:输入X10,下平层干簧(输入类型可更改,出厂值是常开触点)JP2.2:输入X11,调速器故障输出信号(输入类型可更改,出厂值是常开触点)JP2.3:输入X12,消防开关(输入类型可更改,出厂值是常开触点)JP2.4:输入X13,安全回路继电器检测(输入类型不可更改)JP2.5:输入X14,门锁回路继电器检测(输入类型不可更改)JP2.6:输入X15,调速器进线接触器检测(输入类型不可更改)JP2.7:输入X16,调速器出线接触器检测(输入类型不可更改)JP2.8:输入X17,抱闸继电器检测(输入类型不可更改)JP2.9:输入X18,门区信号输入，用于开门再平层和提前开门，闭合有效(输入类型可更改，出厂值是常开触点)JP2.10:输入X19,调速器运行信号检测，检测到此信号闭合则抱闸可以张开(输入类型不可更改)JP3.1:输入X20,提前开门继电器检测(输入类型不可更改)JP3.2:输入X21,备用JP3.3:输入X22,抱闸开关检测(输入类型可更改,出厂值是常闭触点)JP3.4:输入X23,备用JP3.5:输入X24,备用JP3.6:输入X25,备用JP3.7:X0-X25输入信号公共端.JP3.8:X0-X25输入信号公共端.JP3.9:X0-X25隔离电路电源负极,0V.JP3.10:X0-X25隔离电路电源正极,+24V.★JP12.1-JP12.6是主机板工作电源，由外部开关电源供电.开关电源输入端:+V—COM之间电压应为24DV±5%,+5V—COM之间电压应为5V±2%;否则,须调节开关电源ADJ旋钮至正确值.如果不能调节至正确值,则必须更换合适的开关电源!JP12.1:0V电源JP12.2:0V电源JP12.3:+5V电源JP12.4:+24V电源JP12.5:0V电源JP12.6:0V电源★JP4.1-JP4.4(CAN1)接外呼板和轿厢板,必须采用双绞线TXV+和TXV-用...
