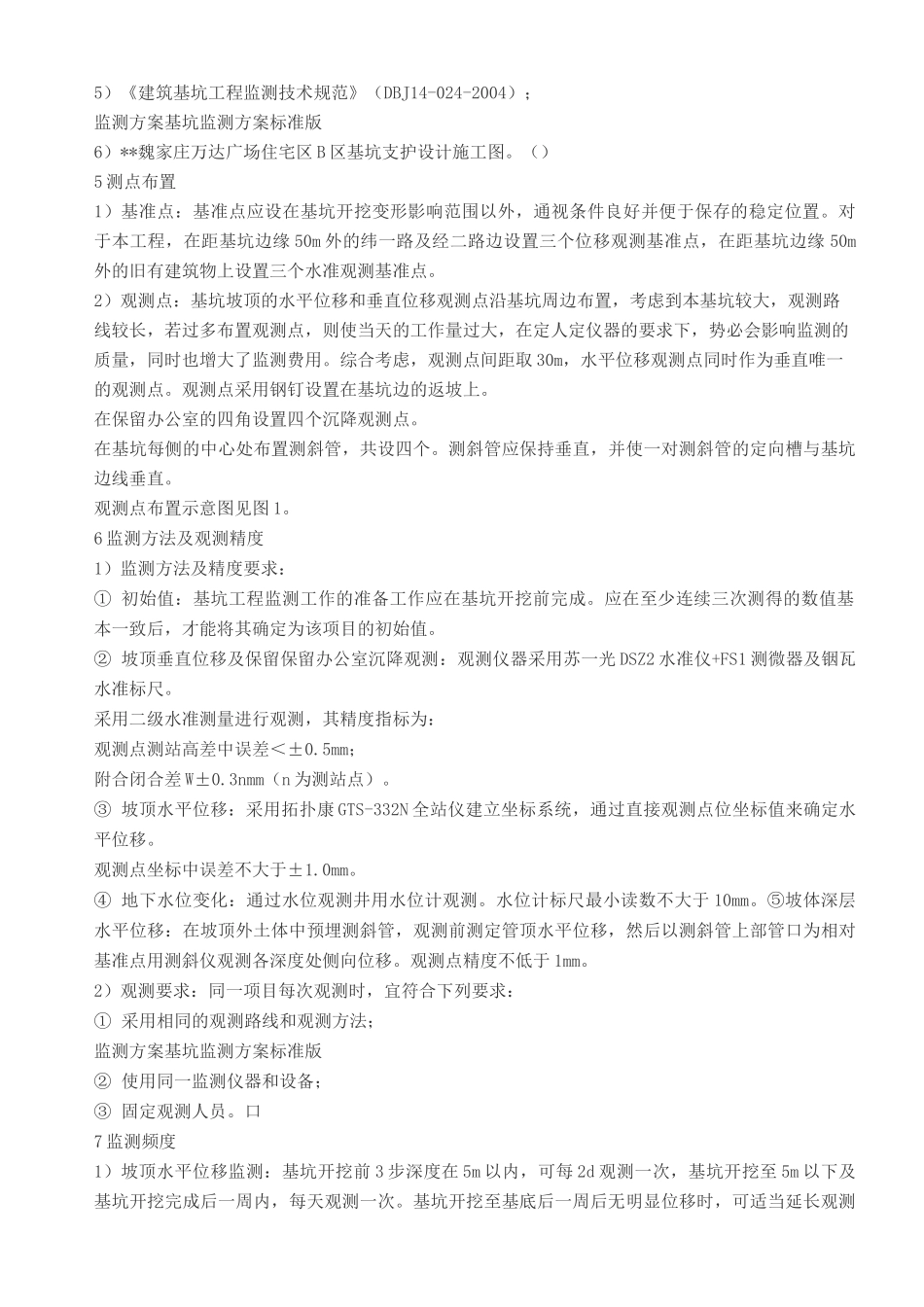

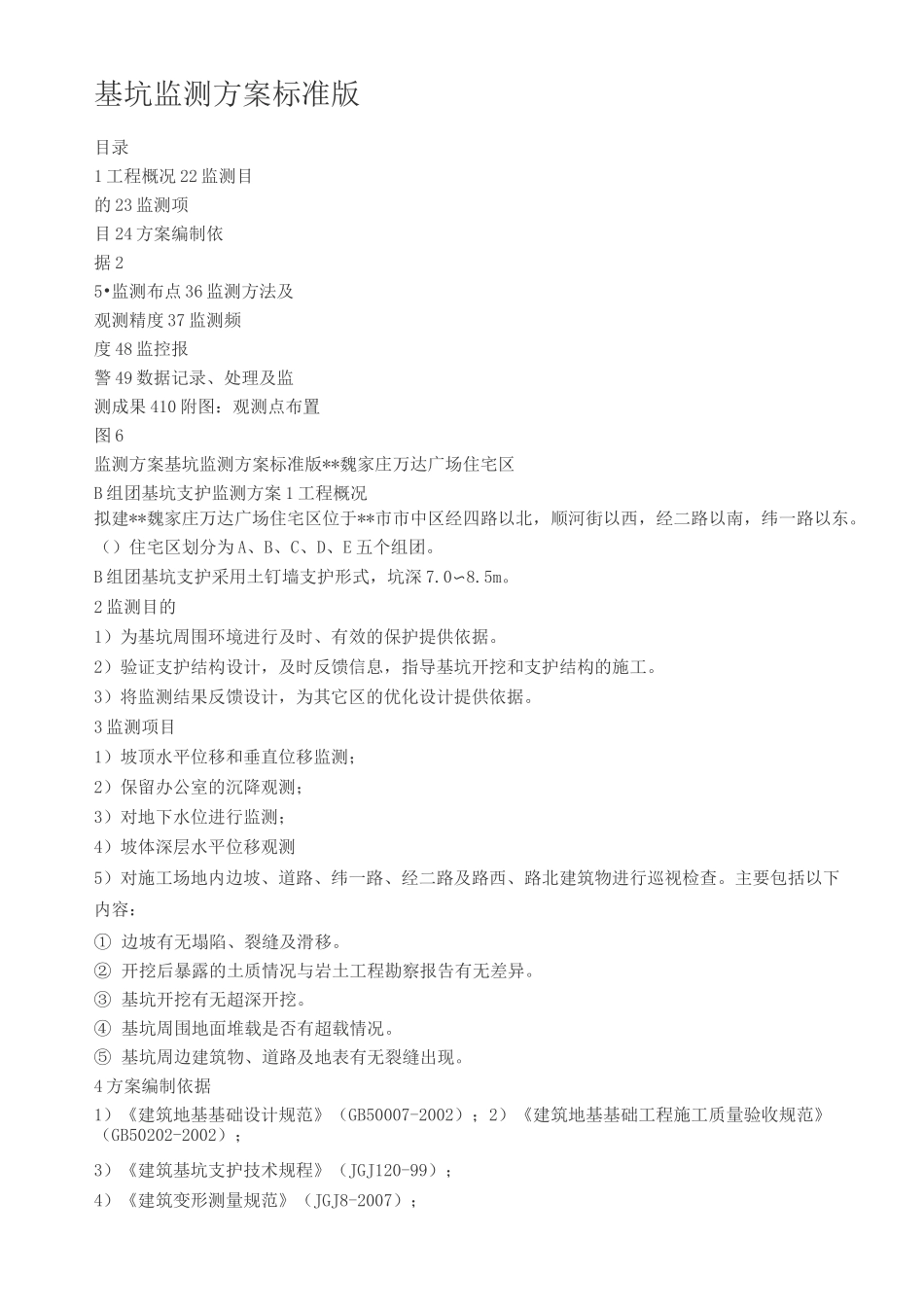

基坑监测方案标准版目录1工程概况22监测目的23监测项目24方案编制依据25•监测布点36监测方法及观测精度37监测频度48监控报警49数据记录、处理及监测成果410附图：观测点布置图6监测方案基坑监测方案标准版**魏家庄万达广场住宅区B组团基坑支护监测方案1工程概况拟建**魏家庄万达广场住宅区位于**市市中区经四路以北，顺河街以西，经二路以南，纬一路以东。（）住宅区划分为A、B、C、D、E五个组团。B组团基坑支护采用土钉墙支护形式，坑深7.0〜8.5m。2监测目的1）为基坑周围环境进行及时、有效的保护提供依据。2）验证支护结构设计，及时反馈信息，指导基坑开挖和支护结构的施工。3）将监测结果反馈设计，为其它区的优化设计提供依据。3监测项目1）坡顶水平位移和垂直位移监测；2）保留办公室的沉降观测；3）对地下水位进行监测；4）坡体深层水平位移观测5）对施工场地内边坡、道路、纬一路、经二路及路西、路北建筑物进行巡视检查。主要包括以下内容：①边坡有无塌陷、裂缝及滑移。②开挖后暴露的土质情况与岩土工程勘察报告有无差异。③基坑开挖有无超深开挖。④基坑周围地面堆载是否有超载情况。⑤基坑周边建筑物、道路及地表有无裂缝出现。4方案编制依据1）《建筑地基基础设计规范》（GB50007-2002）；2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；3）《建筑基坑支护技术规程》（JGJ120-99）；4）《建筑变形测量规范》（JGJ8-2007）；5）《建筑基坑工程监测技术规范》（DBJ14-024-2004）；监测方案基坑监测方案标准版6）**魏家庄万达广场住宅区B区基坑支护设计施工图。（）5测点布置1）基准点：基准点应设在基坑开挖变形影响范围以外，通视条件良好并便于保存的稳定位置。对于本工程，在距基坑边缘50m外的纬一路及经二路边设置三个位移观测基准点，在距基坑边缘50m外的旧有建筑物上设置三个水准观测基准点。2）观测点：基坑坡顶的水平位移和垂直位移观测点沿基坑周边布置，考虑到本基坑较大，观测路线较长，若过多布置观测点，则使当天的工作量过大，在定人定仪器的要求下，势必会影响监测的质量，同时也增大了监测费用。综合考虑，观测点间距取30m，水平位移观测点同时作为垂直唯一的观测点。观测点采用钢钉设置在基坑边的返坡上。在保留办公室的四角设置四个沉降观测点。在基坑每侧的中心处布置测斜管，共设四个。测斜管应保持垂直，并使一对测斜管的定向槽与基坑边线垂直。观测点布置示意图见图1。6监测方法及观测精度1）监测方法及精度要求：①初始值：基坑工程监测工作的准备工作应在基坑开挖前完成。应在至少连续三次测得的数值基本一致后，才能将其确定为该项目的初始值。②坡顶垂直位移及保留保留办公室沉降观测：观测仪器采用苏一光DSZ2水准仪+FS1测微器及铟瓦水准标尺。采用二级水准测量进行观测，其精度指标为：观测点测站高差中误差＜±0.5mm；附合闭合差W±0.3nmm（n为测站点）。③坡顶水平位移：采用拓扑康GTS-332N全站仪建立坐标系统，通过直接观测点位坐标值来确定水平位移。观测点坐标中误差不大于±1.0mm。④地下水位变化：通过水位观测井用水位计观测。水位计标尺最小读数不大于10mm。⑤坡体深层水平位移：在坡顶外土体中预埋测斜管，观测前测定管顶水平位移，然后以测斜管上部管口为相对基准点用测斜仪观测各深度处侧向位移。观测点精度不低于1mm。2）观测要求：同一项目每次观测时，宜符合下列要求：①采用相同的观测路线和观测方法；监测方案基坑监测方案标准版②使用同一监测仪器和设备；③固定观测人员。口7监测频度1）坡顶水平位移监测：基坑开挖前3步深度在5m以内，可每2d观测一次，基坑开挖至5m以下及基坑开挖完成后一周内，每天观测一次。基坑开挖至基底后一周后无明显位移时，可适当延长观测周期，每5〜1Od观测一次。2）坡顶垂直位移及建筑物沉降观测:在基坑降水时和在基坑土开挖过程中应每天观测一次。混凝土底板浇完10d以后，可每2〜3d观测一次，直至地下室顶板完工和水位恢复。此后可每周观测一次至回填土完工。3）当出现下列情况之一时，应进一步加强监测，缩短监测时间间隔，加密观测次数，并及时向施工、监理和设计人员报告...
