广东2011高考物理一轮复习 第十章第二讲变压器电能的输送试题 VIP专享VIP免费

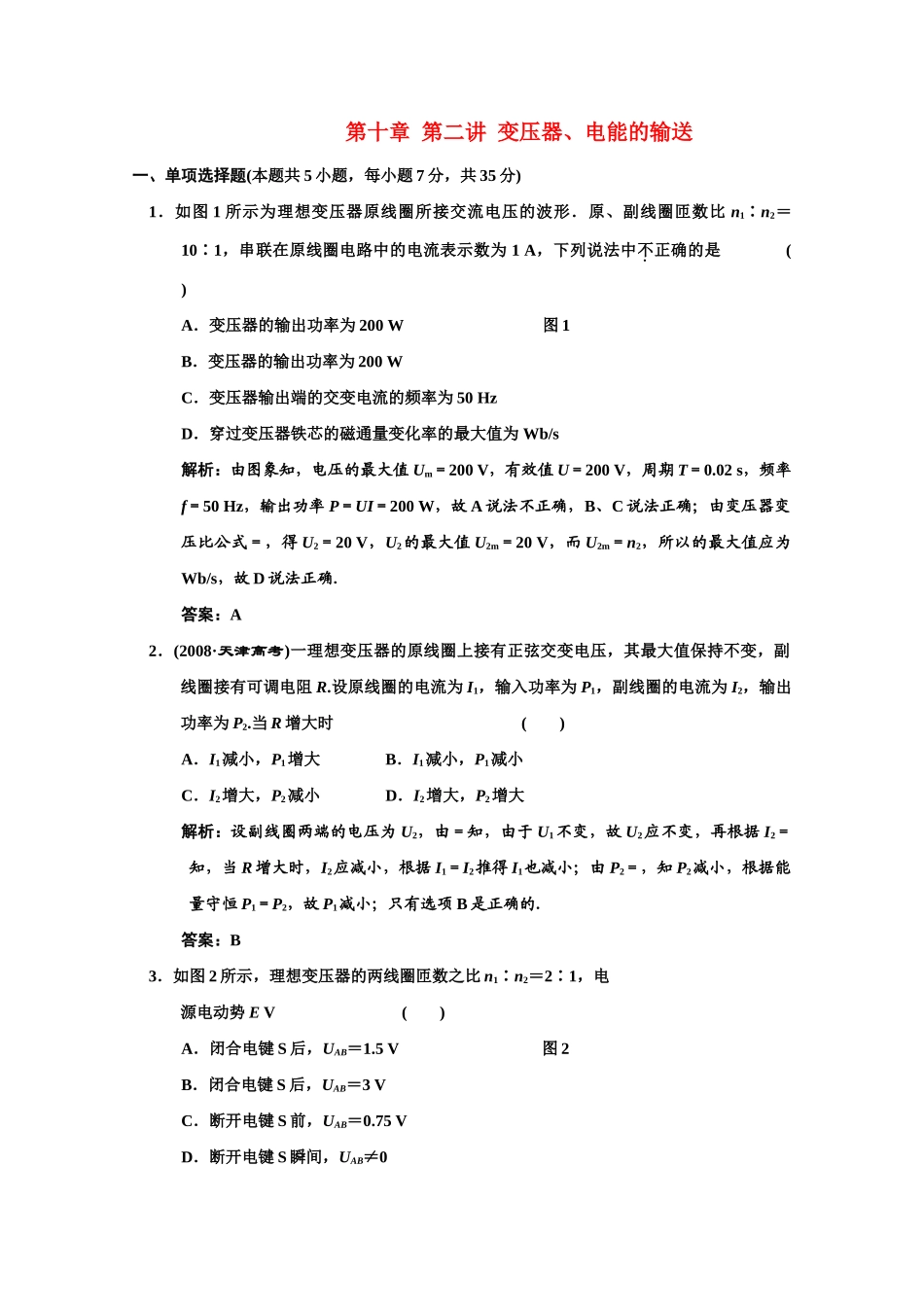

第十章第二讲变压器、电能的输送一、单项选择题(本题共5小题，每小题7分，共35分)1．如图1所示为理想变压器原线圈所接交流电压的波形．原、副线圈匝数比n1∶n2＝10∶1，串联在原线圈电路中的电流表示数为1A，下列说法中不正确的是()A．变压器的输出功率为200W图1B．变压器的输出功率为200WC．变压器输出端的交变电流的频率为50HzD．穿过变压器铁芯的磁通量变化率的最大值为Wb/s解析：由图象知，电压的最大值Um＝200V，有效值U＝200V，周期T＝0.02s，频率f＝50Hz，输出功率P＝UI＝200W，故A说法不正确，B、C说法正确；由变压器变压比公式＝，得U2＝20V，U2的最大值U2m＝20V，而U2m＝n2，所以的最大值应为Wb/s，故D说法正确．答案：A2．(2008·天津高考)一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈接有可调电阻R.设原线圈的电流为I1，输入功率为P1，副线圈的电流为I2，输出功率为P2.当R增大时()A．I1减小，P1增大B．I1减小，P1减小C．I2增大，P2减小D．I2增大，P2增大解析：设副线圈两端的电压为U2，由＝知，由于U1不变，故U2应不变，再根据I2＝知，当R增大时，I2应减小，根据I1＝I2推得I1也减小；由P2＝，知P2减小，根据能量守恒P1＝P2，故P1减小；只有选项B是正确的．答案：B3．如图2所示，理想变压器的两线圈匝数之比n1∶n2＝2∶1，电源电动势EV()A．闭合电键S后，UAB＝1.5V图2B．闭合电键S后，UAB＝3VC．断开电键S前，UAB＝0.75VD．断开电键S瞬间，UAB≠0解析：由于电源是直流电源，根据变压器工作原理可知，闭合电键S后和断开电键S前，UAB＝0，选项A、B、C均错．断开电键S瞬间，由于电磁感应，原线圈两端产生自感电动势，UAB≠0，D选项正确．答案：D4．发电厂发电机的输出电压为U1，发电厂至学校的输电线电阻为R，通过导线的电流为I，学校输入电压为U2.下列4个计算输电线损耗的功率的式子中错误的是()A.B.C．I2RD．I(U1－U2)解析：输出电压U1不是输电线上损耗的电压，故不能用计算导线上损耗的功率，A错；导线损耗电压为ΔU＝U1－U2，故P损＝＝，B正确；P损＝I2R＝ΔUI＝(U1－U2)I，故C、D项正确．答案：A5．如图3所示的甲、乙两电路中，当a、b两端与e、f两端分别加上220V的交流电压时，测得c、d间与g、h间的电压均为110V．若分别在c、d两端与g、h两端加上110V的交流电压，则a、b间与e、f间的电压分别为()图3A．220V,220VB．220V,110VC．110V,110VD．220V,0解析：图甲中只要加交变电流，其电压比就等于线圈的匝数比，所以a、b间电压为220V；图乙中e、f两端加220V的交流电压时，测得g、h间的电压为110V，此时为变阻器的分压接法(滑片正好在变阻器的中央位置)；如果在g、h两端加上110V的交流电压，则e、f间的电压与g、h两端的电压相等(此时变阻器的上半部分电阻相当于导线)，故B正确．答案：B二、双项选择题(本题共5小题，共35分．在每小题给出的四个选项中，只有两个选项正确，全部选对的得7分，只选一个且正确的得2分，有选错或不答的得0分)6．(2008·海南高考)如图4所示，理想变压器原、副线圈匝数之比为4∶1，原线圈接入一电压为U＝U0sinωt的交流电源，副线圈接一个R＝27.5Ω负载电阻．若U0＝220V，ω＝100πrad/s，则下述结论正确的是()图4A．副线圈中电压表的读数为55VB．副线圈中输出交变电流的周期为sC．原线圈中电流表的读数为0.5AD．原线圈中的输入功率为110W解析：副线圈中电压表读数为副线圈电压的有效值U2＝＝55V，A对．副线圈中交变电流的周期等于原线圈中交流电源电压的周期T＝＝s，B错．原线圈中的电流I1＝＝＝0.5A，C对．原线圈中的输入功率P＝＝110W，D错．答案：AC7．(2009·山东高考)某小型水电站的电能输送示意图如图5所示，发电机的输出电压为200V，输电线总电阻为r，升压变压器原、副线圈匝数分别为n1、n2，降压变压器原、副线圈匝数分别为n3、n4(变压器均为理想变压器)．要使额定电压为220V的用电器正常工作，则()图5A.＞B.＜C．升压变压器的输出电压等于降压变压器的输入电压D．升压变压器的输出功率大于降压变压器的输入功率解析：由于输电线上的功率损耗，故升压变压器的输出功率大于降压变压器的输入功率，P出－P损＝P入，故...
