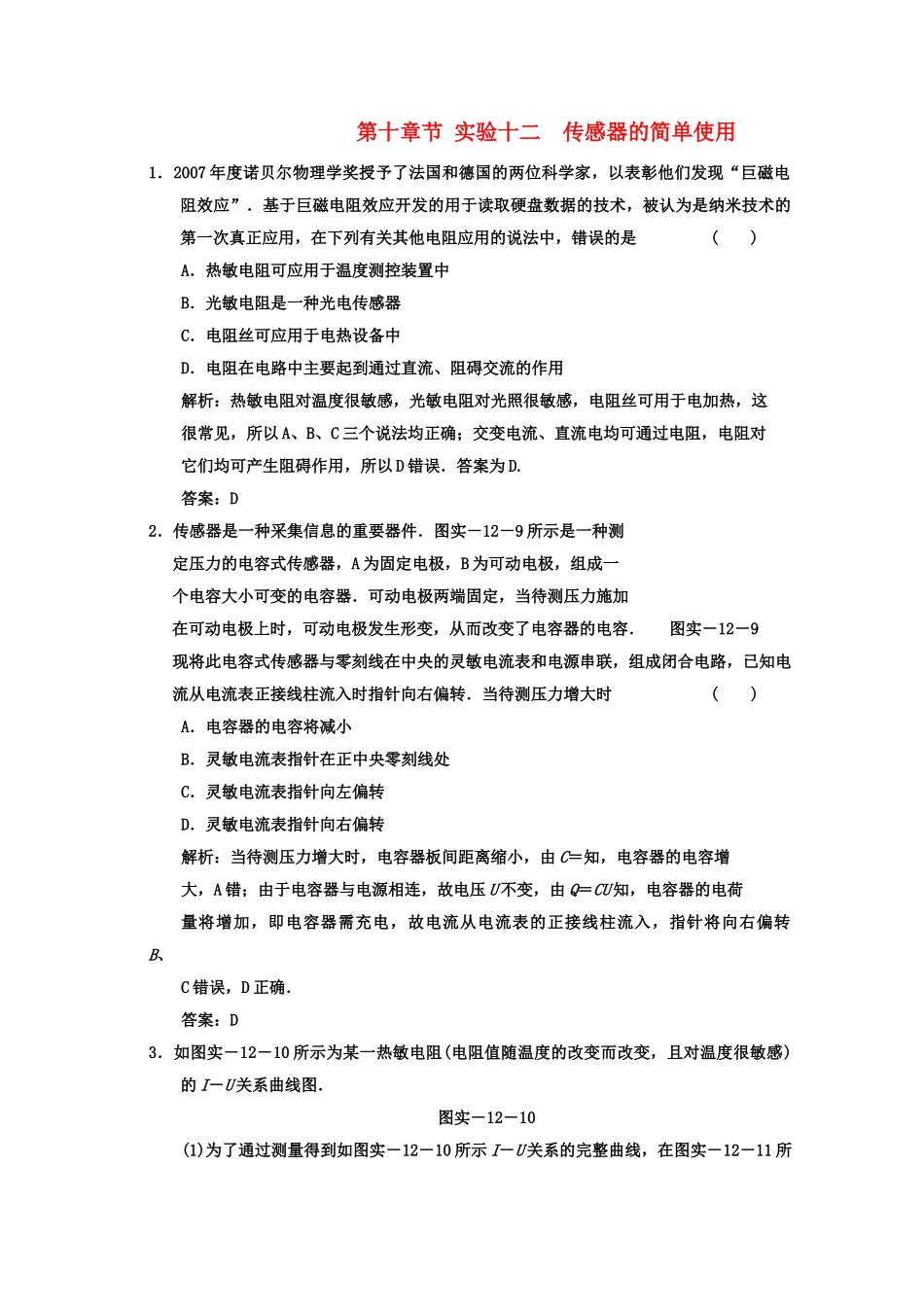

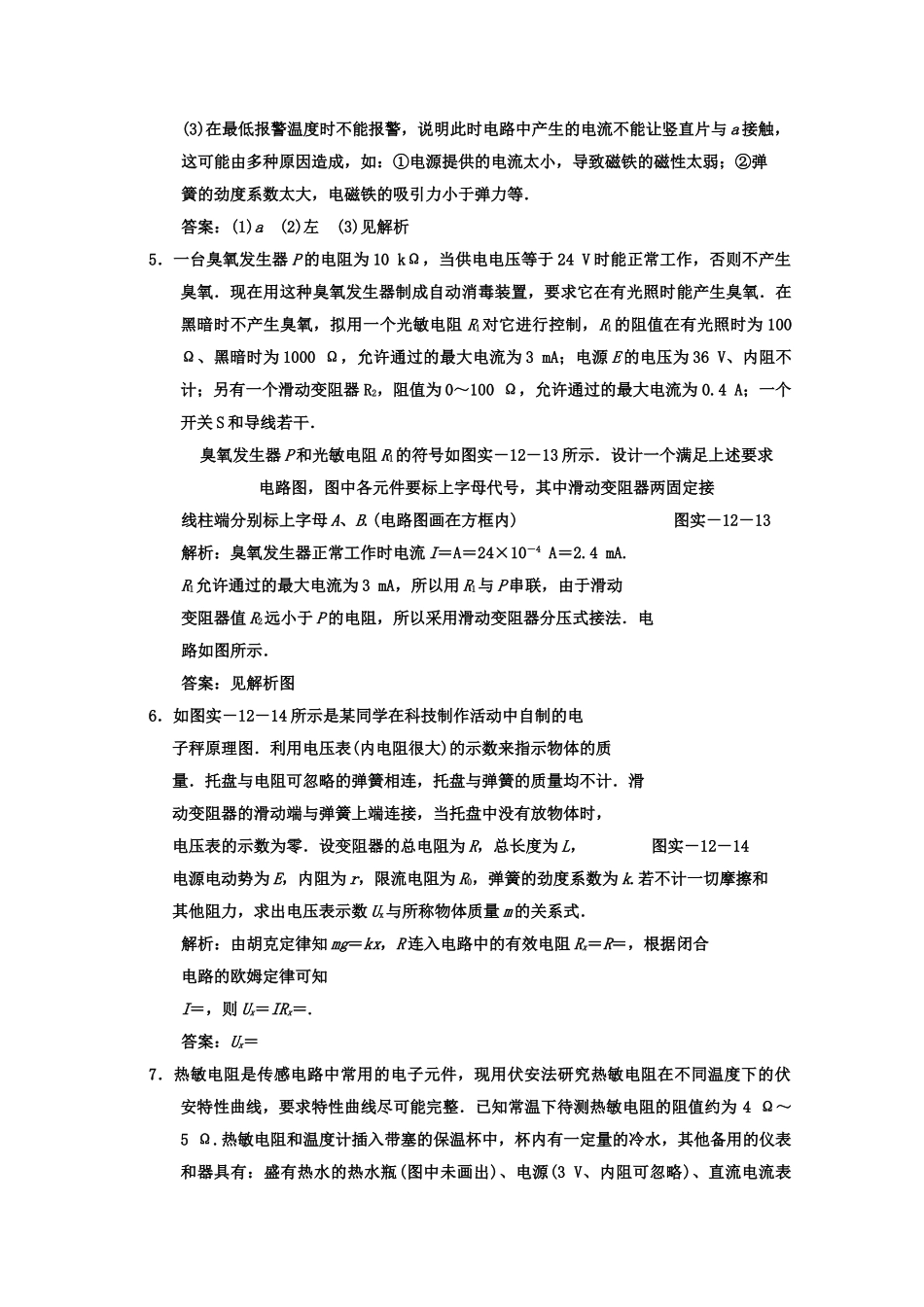

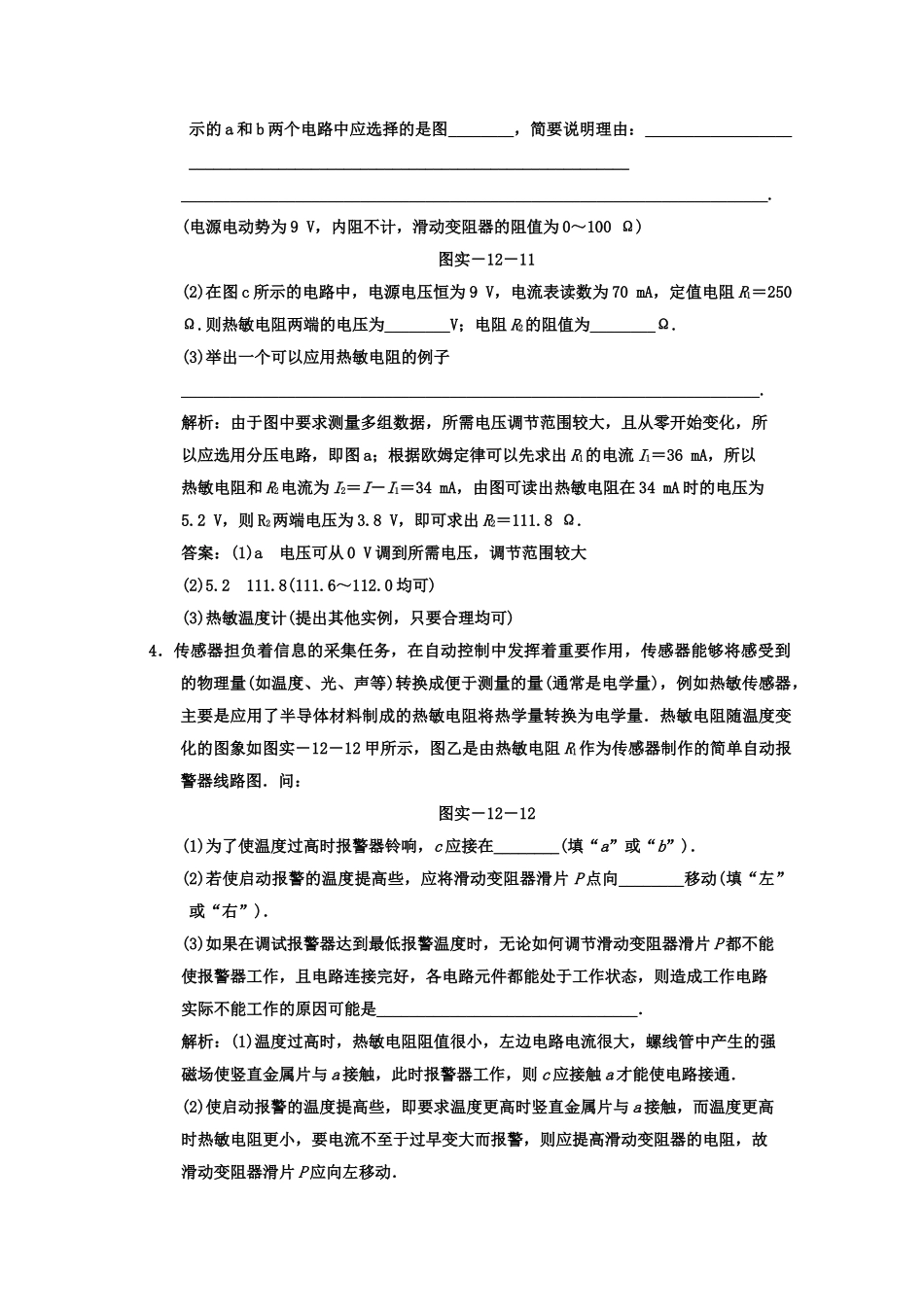

第十章节实验十二传感器的简单使用1．2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术，被认为是纳米技术的第一次真正应用，在下列有关其他电阻应用的说法中，错误的是()A．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器C．电阻丝可应用于电热设备中D．电阻在电路中主要起到通过直流、阻碍交流的作用解析：热敏电阻对温度很敏感，光敏电阻对光照很敏感，电阻丝可用于电加热，这很常见，所以A、B、C三个说法均正确；交变电流、直流电均可通过电阻，电阻对它们均可产生阻碍作用，所以D错误．答案为D.答案：D2．传感器是一种采集信息的重要器件．图实－12－9所示是一种测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．图实－12－9现将此电容式传感器与零刻线在中央的灵敏电流表和电源串联，组成闭合电路，已知电流从电流表正接线柱流入时指针向右偏转．当待测压力增大时()A．电容器的电容将减小B．灵敏电流表指针在正中央零刻线处C．灵敏电流表指针向左偏转D．灵敏电流表指针向右偏转解析：当待测压力增大时，电容器板间距离缩小，由C＝知，电容器的电容增大，A错；由于电容器与电源相连，故电压U不变，由Q＝CU知，电容器的电荷量将增加，即电容器需充电，故电流从电流表的正接线柱流入，指针将向右偏转B、C错误，D正确．答案：D3．如图实－12－10所示为某一热敏电阻(电阻值随温度的改变而改变，且对温度很敏感)的I－U关系曲线图．图实－12－10(1)为了通过测量得到如图实－12－10所示I－U关系的完整曲线，在图实－12－11所示的a和b两个电路中应选择的是图________，简要说明理由：________________________________________________________________________________________________________________________________________________.(电源电动势为9V，内阻不计，滑动变阻器的阻值为0～100Ω)图实－12－11(2)在图c所示的电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R1＝250Ω.则热敏电阻两端的电压为________V；电阻R2的阻值为________Ω.(3)举出一个可以应用热敏电阻的例子_______________________________________________________________________.解析：由于图中要求测量多组数据，所需电压调节范围较大，且从零开始变化，所以应选用分压电路，即图a；根据欧姆定律可以先求出R1的电流I1＝36mA，所以热敏电阻和R2电流为I2＝I－I1＝34mA，由图可读出热敏电阻在34mA时的电压为5.2V，则R2两端电压为3.8V，即可求出R2＝111.8Ω.答案：(1)a电压可从0V调到所需电压，调节范围较大(2)5.2111.8(111.6～112.0均可)(3)热敏温度计(提出其他实例，只要合理均可)4．传感器担负着信息的采集任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(通常是电学量)，例如热敏传感器，主要是应用了半导体材料制成的热敏电阻将热学量转换为电学量．热敏电阻随温度变化的图象如图实－12－12甲所示，图乙是由热敏电阻R1作为传感器制作的简单自动报警器线路图．问：图实－12－12(1)为了使温度过高时报警器铃响，c应接在________(填“a”或“b”)．(2)若使启动报警的温度提高些，应将滑动变阻器滑片P点向________移动(填“左”或“右”)．(3)如果在调试报警器达到最低报警温度时，无论如何调节滑动变阻器滑片P都不能使报警器工作，且电路连接完好，各电路元件都能处于工作状态，则造成工作电路实际不能工作的原因可能是________________________________．解析：(1)温度过高时，热敏电阻阻值很小，左边电路电流很大，螺线管中产生的强磁场使竖直金属片与a接触，此时报警器工作，则c应接触a才能使电路接通．(2)使启动报警的温度提高些，即要求温度更高时竖直金属片与a接触，而温度更高时热敏电阻更小，要电流不至于过早变大而报警，则应提高滑动变阻器的电阻，故滑动变阻器滑片P应向左移动．(3)在最低报警温度时...
