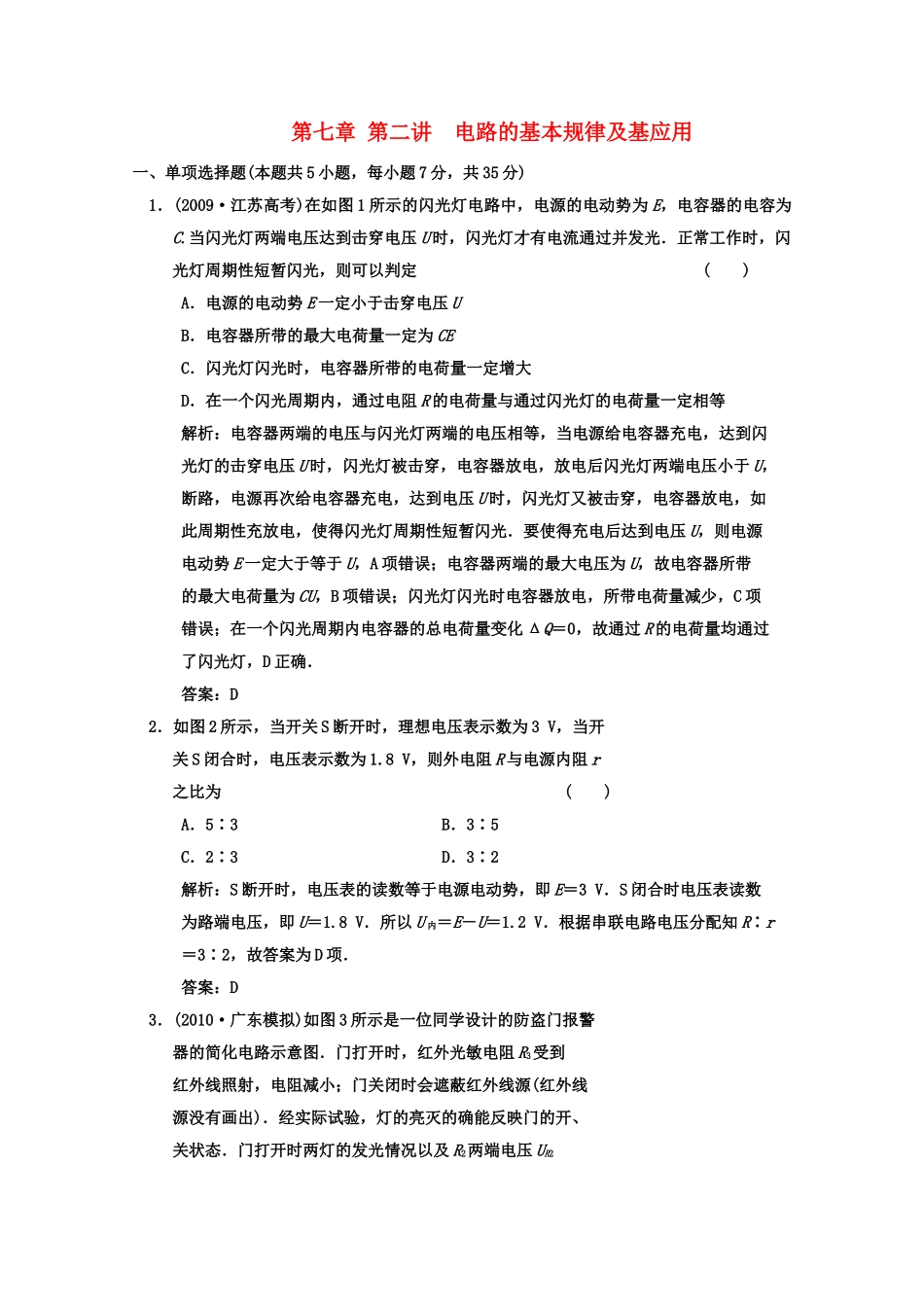

广东2011高考物理一轮复习 第七章第二讲电路的基本规律及其应用试题 _第1页
1/5

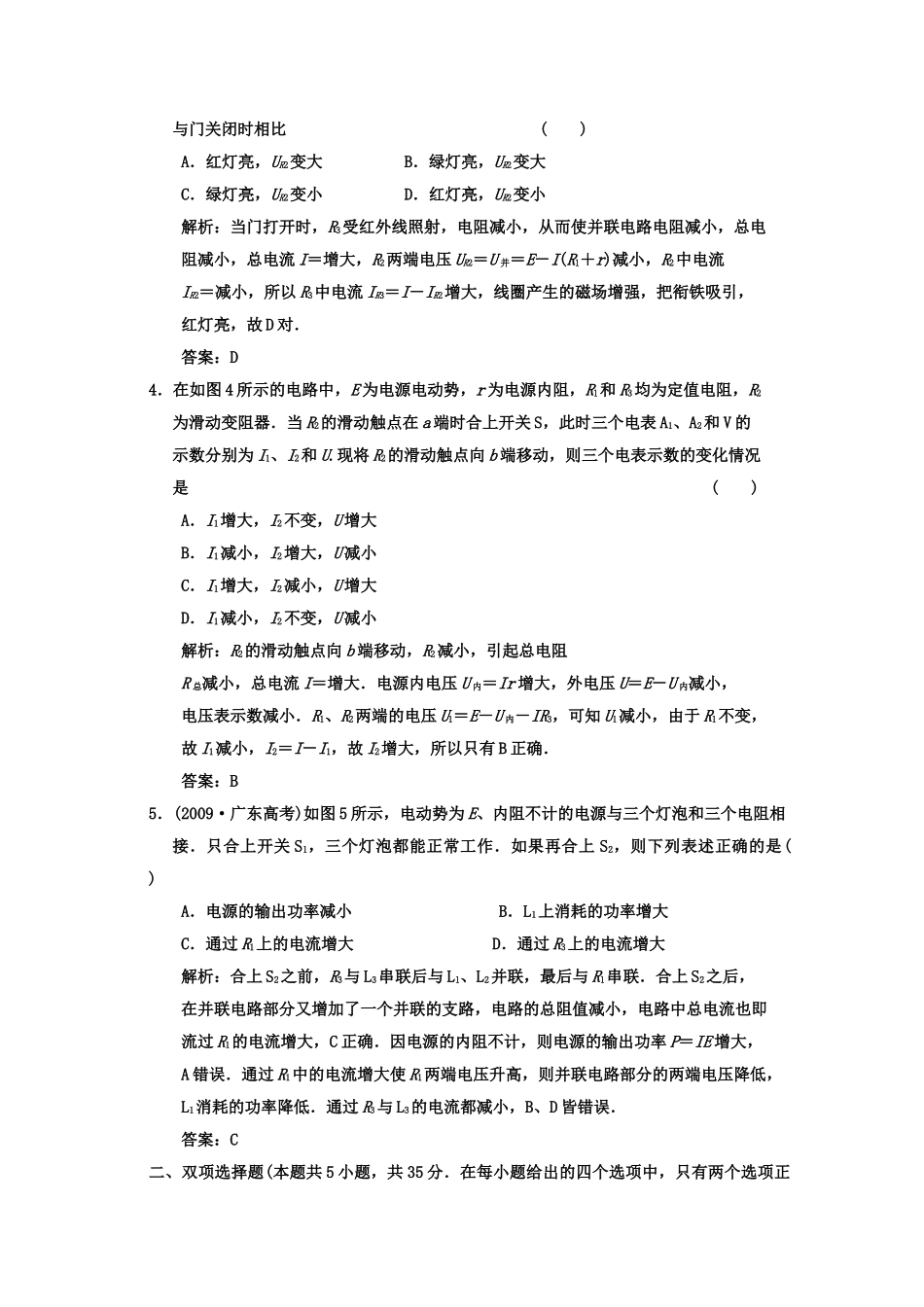

广东2011高考物理一轮复习 第七章第二讲电路的基本规律及其应用试题 _第2页
2/5

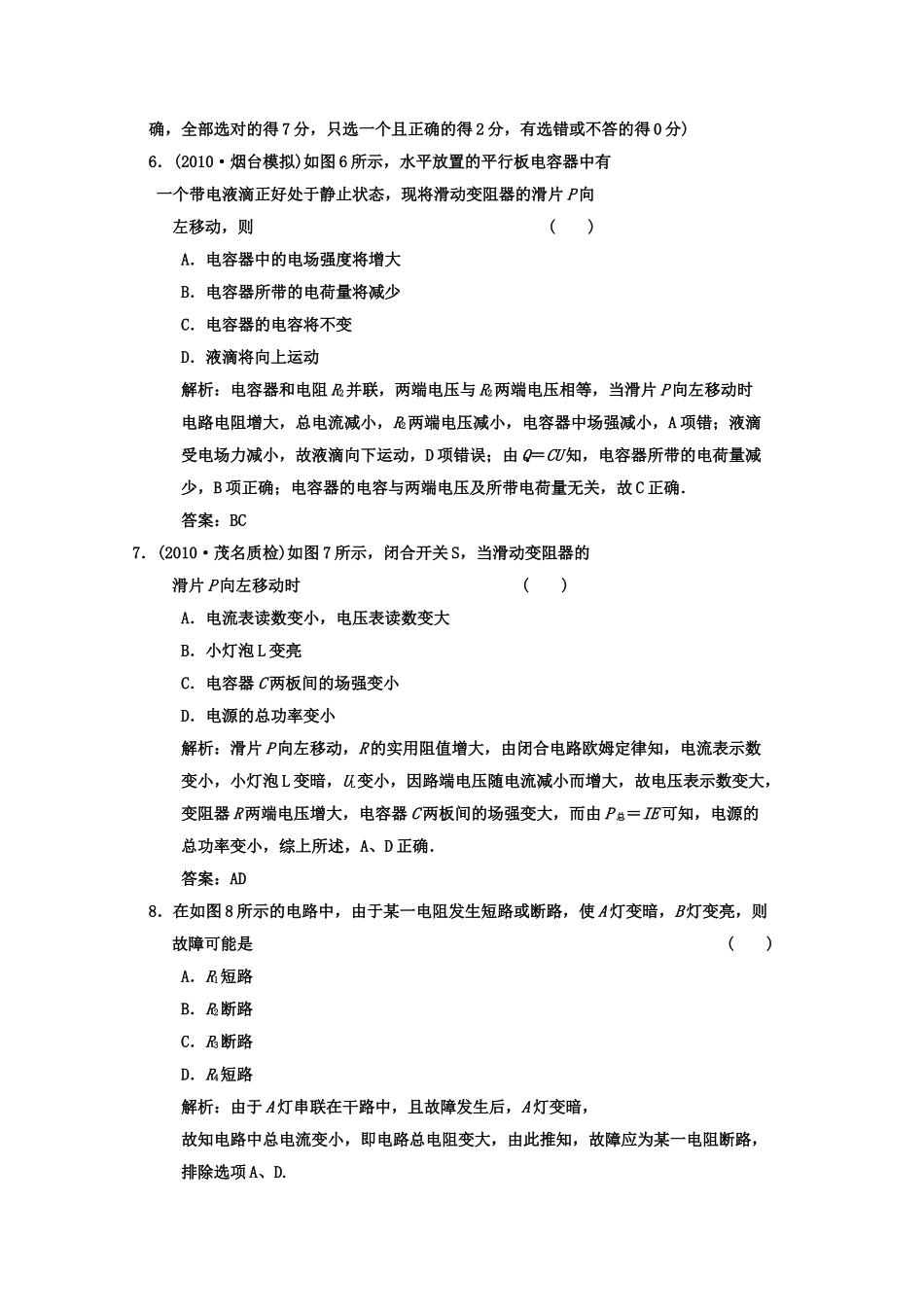

广东2011高考物理一轮复习 第七章第二讲电路的基本规律及其应用试题 _第3页
3/5
第七章第二讲电路的基本规律及基应用一、单项选择题(本题共5小题,每小题7分,共35分)1.(2009·江苏高考)在如图1所示的闪光灯电路中,电源的电动势为E,电容器的电容为C.当闪光灯两端电压达到击穿电压U时,闪光灯才有电流通过并发光.正常工作时,闪光灯周期性短暂闪光,则可以判定()A.电源的电动势E一定小于击穿电压UB.电容器所带的最大电荷量一定为CEC.闪光灯闪光时,电容器所带的电荷量一定增大D.在一个闪光周期内,通过电阻R的电荷量与通过闪光灯的电荷量一定相等解析:电容器两端的电压与闪光灯两端的电压相等,当电源给电容器充电,达到闪光灯的击穿电压U时,闪光灯被击穿,电容器放电,放电后闪光灯两端电压小于U,断路,电源再次给电容器充电,达到电压U时,闪光灯又被击穿,电容器放电,如此周期性充放电,使得闪光灯周期性短暂闪光.要使得充电后达到电压U,则电源电动势E一定大于等于U,A项错误;电容器两端的最大电压为U,故电容器所带的最大电荷量为CU,B项错误;闪光灯闪光时电容器放电,所带电荷量减少,C项错误;在一个闪光周期内电容器的总电荷量变化ΔQ=0,故通过R的电荷量均通过了闪光灯,D正确.答案:D2.如图2所示,当开关S断开时,理想电压表示数为3V,当开关S闭合时,电压表示数为1.8V,则外电阻R与电源内阻r之比为()A.5∶3B.3∶5C.2∶3D.3∶2解析:S断开时,电压表的读数等于电源电动势,即E=3V.S闭合时电压表读数为路端电压,即U=1.8V.所以U内=E-U=1.2V.根据串联电路电压分配知R∶r=3∶2,故答案为D项.答案:D3.(2010·广东模拟)如图3所示是一位同学设计的防盗门报警器的简化电路示意图.门打开时,红外光敏电阻R3受到红外线照射,电阻减小;门关闭时会遮蔽红外线源(红外线源没有画出).经实际试验,灯的亮灭的确能反映门的开、关状态.门打开时两灯的发光情况以及R2两端电压UR2与门关闭时相比()A.红灯亮,UR2变大B.绿灯亮,UR2变大C.绿灯亮,UR2变小D.红灯亮,UR2变小解析:当门打开时,R3受红外线照射,电阻减小,从而使并联电路电阻减小,总电阻减小,总电流I=增大,R2两端电压UR2=U并=E-I(R1+r)减小,R2中电流IR2=减小,所以R3中电流IR3=I-IR2增大,线圈产生的磁场增强,把衔铁吸引,红灯亮,故D对.答案:D4.在如图4所示的电路中,E为电源电动势,r为电源内阻,R1和R3均为定值电阻,R2为滑动变阻器.当R2的滑动触点在a端时合上开关S,此时三个电表A1、A2和V的示数分别为I1、I2和U.现将R2的滑动触点向b端移动,则三个电表示数的变化情况是()A.I1增大,I2不变,U增大B.I1减小,I2增大,U减小C.I1增大,I2减小,U增大D.I1减小,I2不变,U减小解析:R2的滑动触点向b端移动,R2减小,引起总电阻R总减小,总电流I=增大.电源内电压U内=Ir增大,外电压U=E-U内减小,电压表示数减小.R1、R2两端的电压U1=E-U内-IR3,可知U1减小,由于R1不变,故I1减小,I2=I-I1,故I2增大,所以只有B正确.答案:B5.(2009·广东高考)如图5所示,电动势为E、内阻不计的电源与三个灯泡和三个电阻相接.只合上开关S1,三个灯泡都能正常工作.如果再合上S2,则下列表述正确的是()A.电源的输出功率减小B.L1上消耗的功率增大C.通过R1上的电流增大D.通过R3上的电流增大解析:合上S2之前,R3与L3串联后与L1、L2并联,最后与R1串联.合上S2之后,在并联电路部分又增加了一个并联的支路,电路的总阻值减小,电路中总电流也即流过R1的电流增大,C正确.因电源的内阻不计,则电源的输出功率P=IE增大,A错误.通过R1中的电流增大使R1两端电压升高,则并联电路部分的两端电压降低,L1消耗的功率降低.通过R3与L3的电流都减小,B、D皆错误.答案:C二、双项选择题(本题共5小题,共35分.在每小题给出的四个选项中,只有两个选项正确,全部选对的得7分,只选一个且正确的得2分,有选错或不答的得0分)6.(2010·烟台模拟)如图6所示,水平放置的平行板电容器中有一个带电液滴正好处于静止状态,现将滑动变阻器的滑片P向左移动,则()A.电容器中的电场强度将增大B.电容器所带的电荷量将减少C.电容器的电容将不变D.液滴将向上运动解析...
