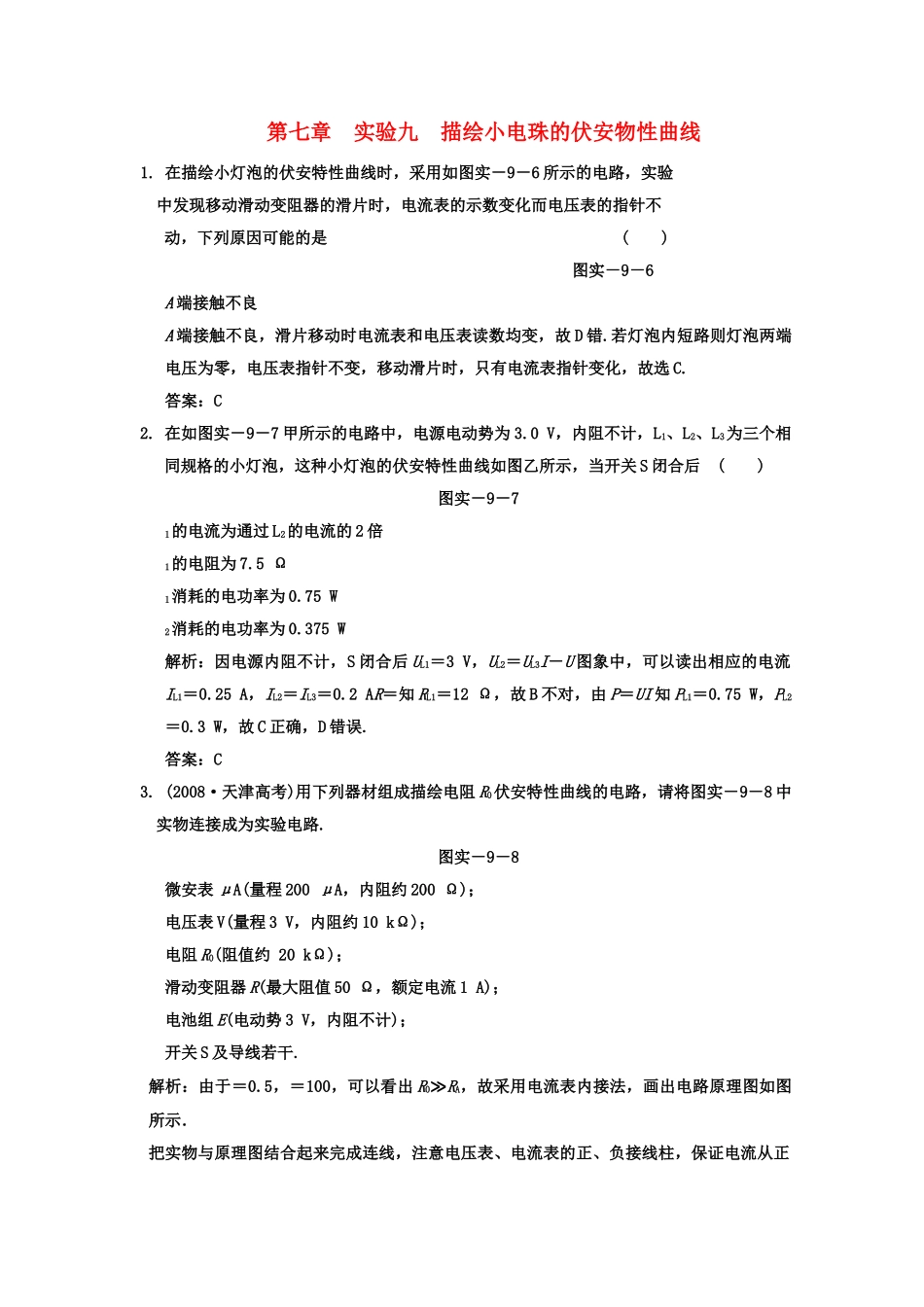

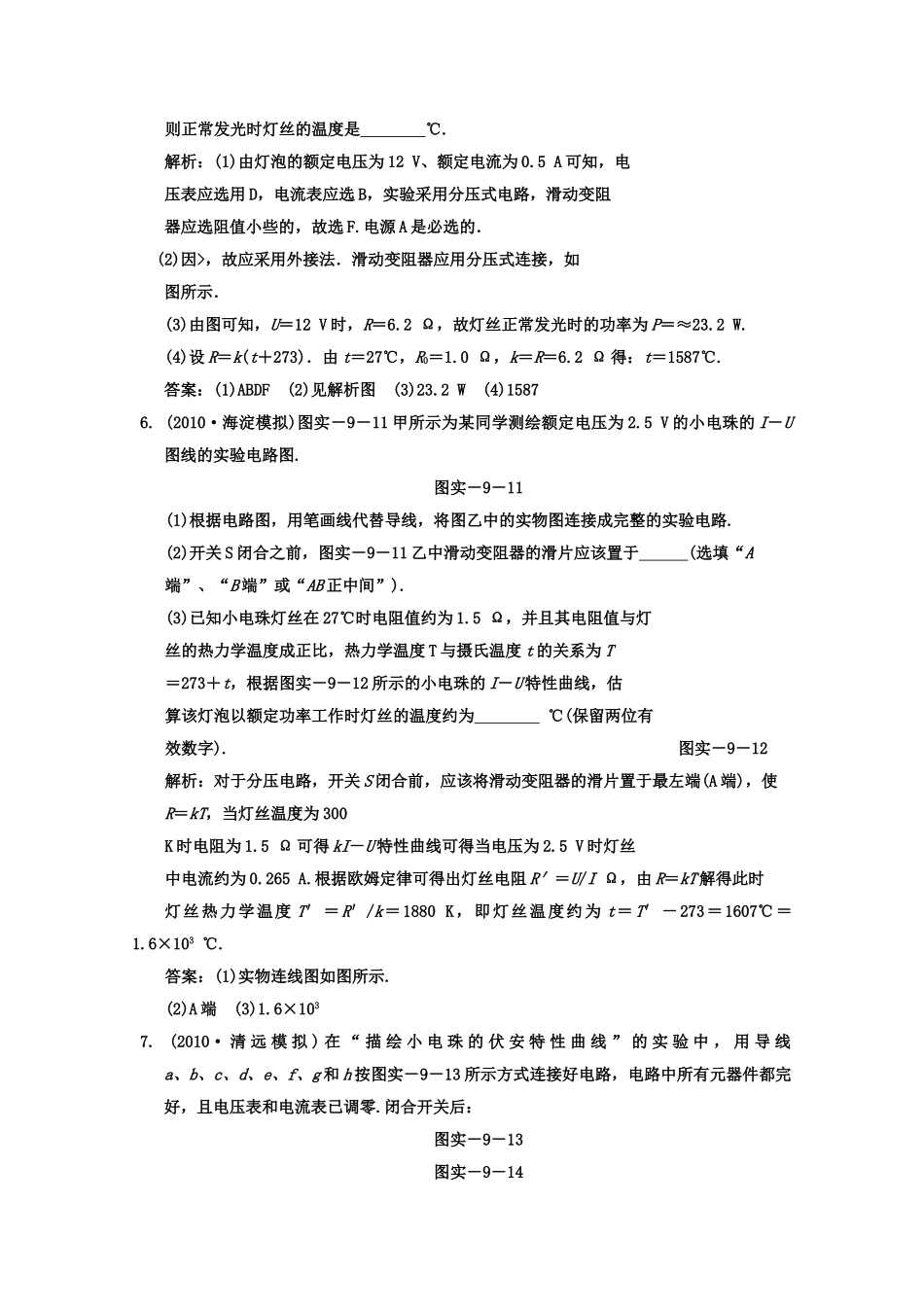

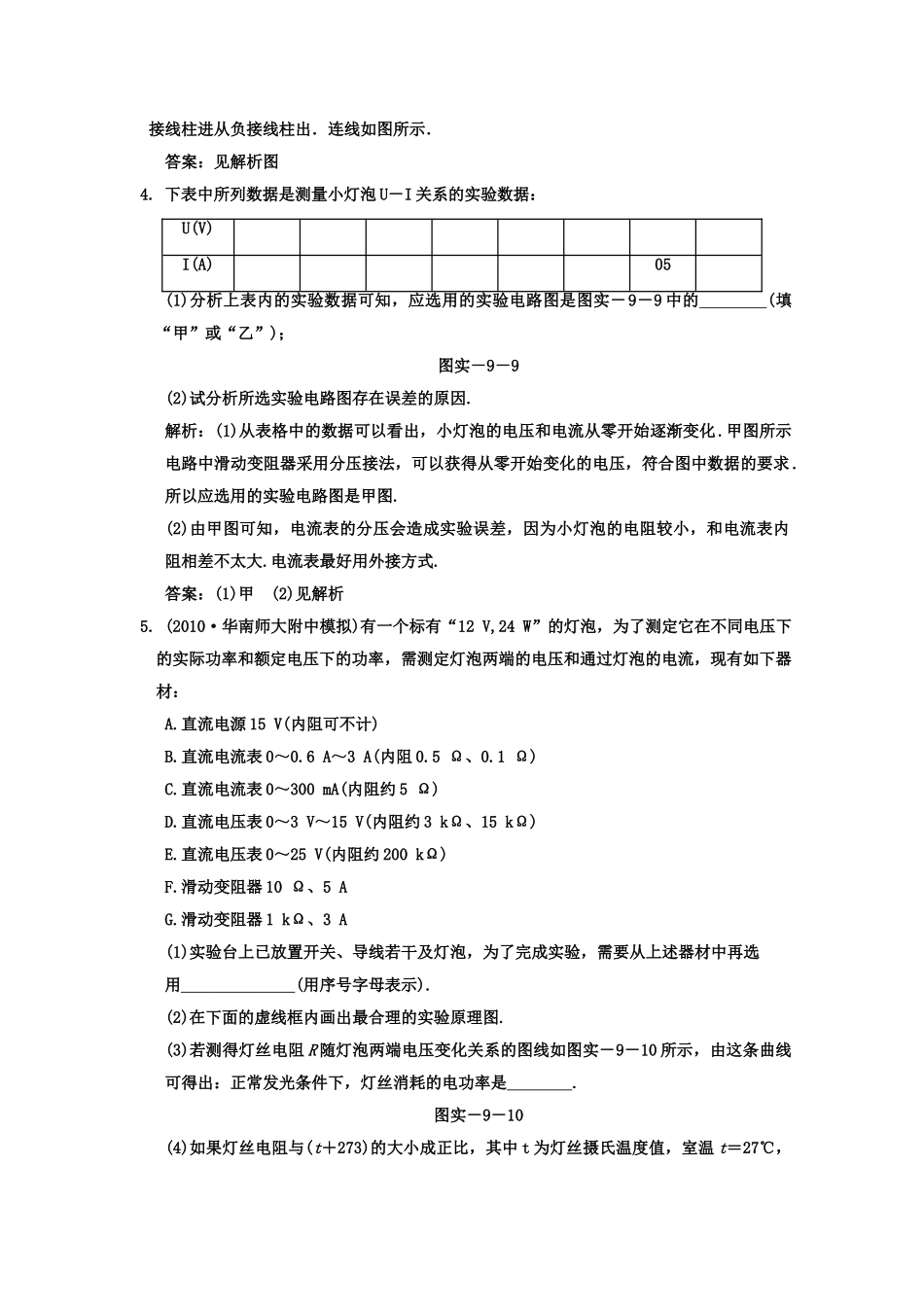

第七章实验九描绘小电珠的伏安物性曲线1.在描绘小灯泡的伏安特性曲线时，采用如图实－9－6所示的电路，实验中发现移动滑动变阻器的滑片时，电流表的示数变化而电压表的指针不动，下列原因可能的是()图实－9－6A端接触不良A端接触不良，滑片移动时电流表和电压表读数均变，故D错.若灯泡内短路则灯泡两端电压为零，电压表指针不变，移动滑片时，只有电流表指针变化，故选C.答案：C2.在如图实－9－7甲所示的电路中，电源电动势为3.0V，内阻不计，L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关S闭合后()图实－9－71的电流为通过L2的电流的2倍1的电阻为7.5Ω1消耗的电功率为0.75W2消耗的电功率为0.375W解析：因电源内阻不计，S闭合后UL1＝3V，UL2＝UL3I－U图象中，可以读出相应的电流IL1＝0.25A，IL2＝IL3＝0.2AR＝知RL1＝12Ω，故B不对，由P＝UI知PL1＝0.75W，PL2＝0.3W，故C正确，D错误.答案：C3.(2008·天津高考)用下列器材组成描绘电阻R0伏安特性曲线的电路，请将图实－9－8中实物连接成为实验电路.图实－9－8微安表μA(量程200μA，内阻约200Ω)；电压表V(量程3V，内阻约10kΩ)；电阻R0(阻值约20kΩ)；滑动变阻器R(最大阻值50Ω，额定电流1A)；电池组E(电动势3V，内阻不计)；开关S及导线若干.解析：由于＝0.5，＝100，可以看出R0≫RA，故采用电流表内接法，画出电路原理图如图所示．把实物与原理图结合起来完成连线，注意电压表、电流表的正、负接线柱，保证电流从正接线柱进从负接线柱出．连线如图所示．答案：见解析图4.下表中所列数据是测量小灯泡U－I关系的实验数据：U(V)I(A)05(1)分析上表内的实验数据可知，应选用的实验电路图是图实－9－9中的(填“甲”或“乙”)；图实－9－9(2)试分析所选实验电路图存在误差的原因.解析：(1)从表格中的数据可以看出，小灯泡的电压和电流从零开始逐渐变化.甲图所示电路中滑动变阻器采用分压接法，可以获得从零开始变化的电压，符合图中数据的要求.所以应选用的实验电路图是甲图.(2)由甲图可知，电流表的分压会造成实验误差，因为小灯泡的电阻较小，和电流表内阻相差不太大.电流表最好用外接方式.答案：(1)甲(2)见解析5.(2010·华南师大附中模拟)有一个标有“12V,24W”的灯泡，为了测定它在不同电压下的实际功率和额定电压下的功率，需测定灯泡两端的电压和通过灯泡的电流，现有如下器材：A.直流电源15V(内阻可不计)B.直流电流表0～0.6A～3A(内阻0.5Ω、0.1Ω)C.直流电流表0～300mA(内阻约5Ω)D.直流电压表0～3V～15V(内阻约3kΩ、15kΩ)E.直流电压表0～25V(内阻约200kΩ)F.滑动变阻器10Ω、5AG.滑动变阻器1kΩ、3A(1)实验台上已放置开关、导线若干及灯泡，为了完成实验，需要从上述器材中再选用(用序号字母表示).(2)在下面的虚线框内画出最合理的实验原理图.(3)若测得灯丝电阻R随灯泡两端电压变化关系的图线如图实－9－10所示，由这条曲线可得出：正常发光条件下，灯丝消耗的电功率是.图实－9－10(4)如果灯丝电阻与(t＋273)的大小成正比，其中t为灯丝摄氏温度值，室温t＝27℃，则正常发光时灯丝的温度是℃.解析：(1)由灯泡的额定电压为12V、额定电流为0.5A可知，电压表应选用D，电流表应选B，实验采用分压式电路，滑动变阻器应选阻值小些的，故选F.电源A是必选的．(2)因>，故应采用外接法．滑动变阻器应用分压式连接，如图所示．(3)由图可知，U＝12V时，R＝6.2Ω，故灯丝正常发光时的功率为P＝≈23.2W.(4)设R＝k(t＋273)．由t＝27℃，R0＝1.0Ω，k＝R＝6.2Ω得：t＝1587℃.答案：(1)ABDF(2)见解析图(3)23.2W(4)15876.(2010·海淀模拟)图实－9－11甲所示为某同学测绘额定电压为2.5V的小电珠的I－U图线的实验电路图.图实－9－11(1)根据电路图，用笔画线代替导线，将图乙中的实物图连接成完整的实验电路.(2)开关S闭合之前，图实－9－11乙中滑动变阻器的滑片应该置于(选填“A端”、“B端”或“AB正中间”).(3)已知小电珠灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比，热力学温度T与摄氏温度t的关系为T＝273＋t，根据图实－9－12所示的小电珠的I－U特性曲线，估算该灯泡以额定功率工作...
