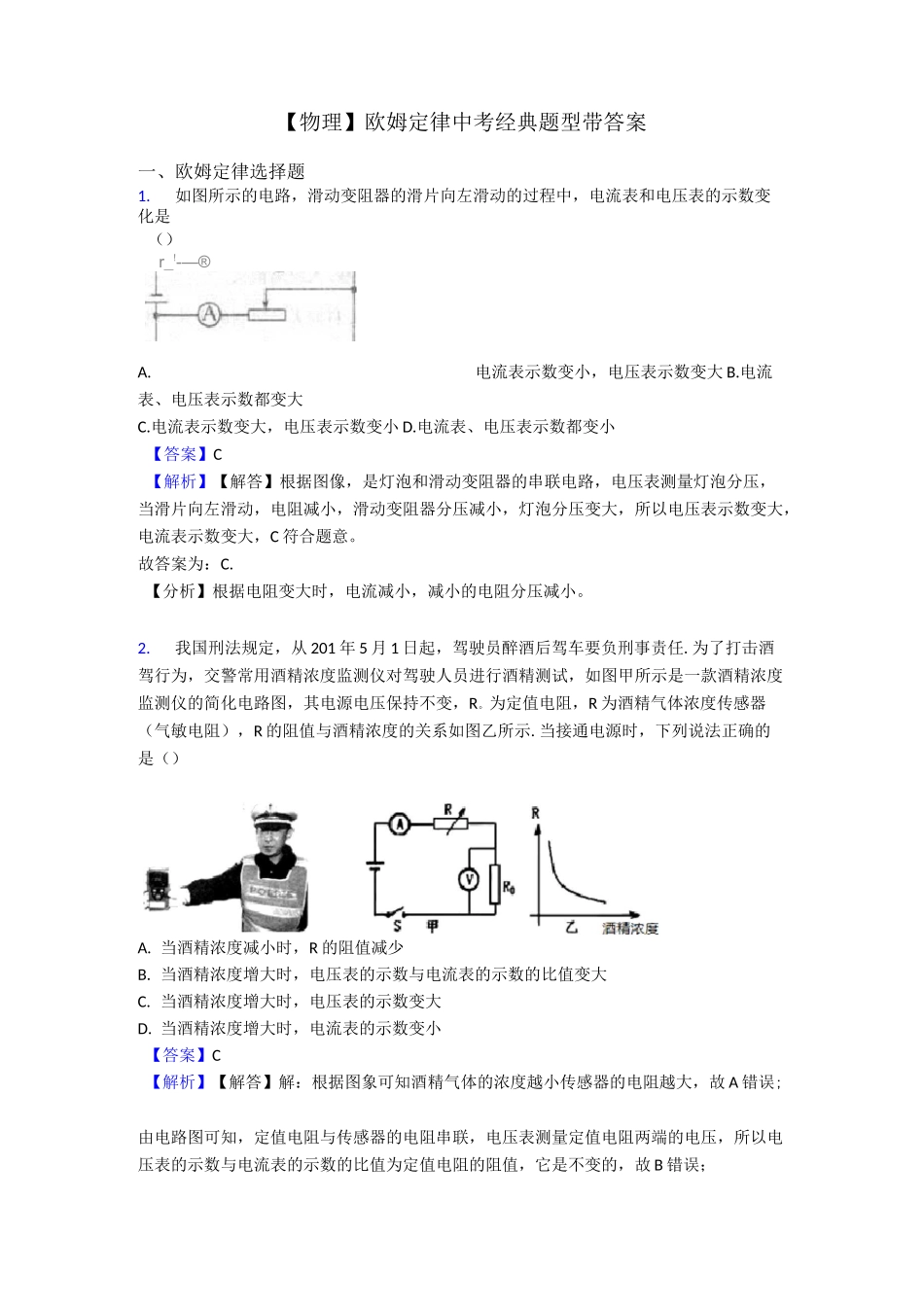

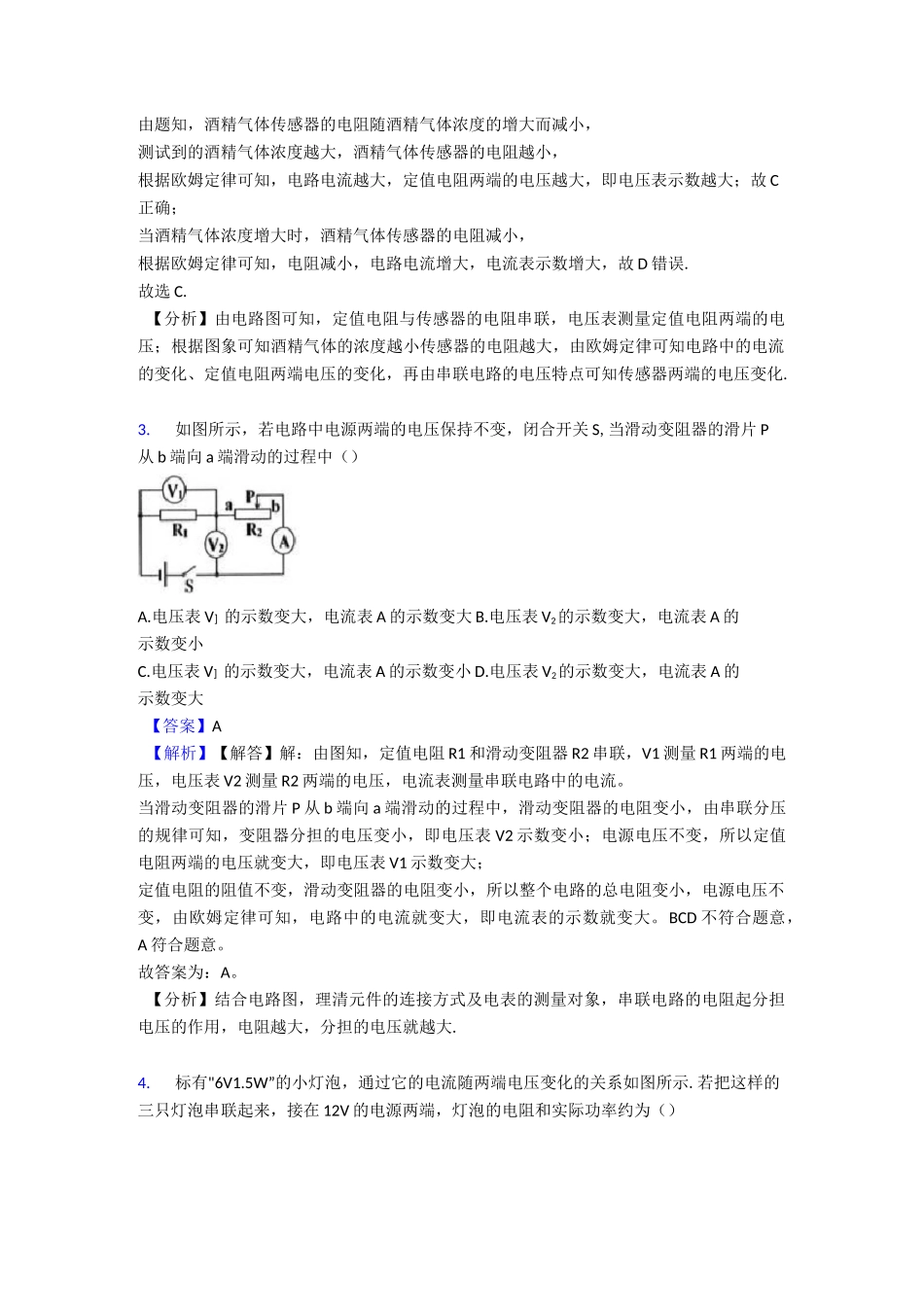

【物理】欧姆定律中考经典题型带答案一、欧姆定律选择题1.如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（）A.电流表示数变小，电压表示数变大B.电流表、电压表示数都变大C.电流表示数变大，电压表示数变小D.电流表、电压表示数都变小【答案】C【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大，C符合题意。故答案为：C.【分析】根据电阻变大时，电流减小，减小的电阻分压减小。2.我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任.为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R。为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示.当接通电源时，下列说法正确的是（）A.当酒精浓度减小时，R的阻值减少B.当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C.当酒精浓度增大时，电压表的示数变大D.当酒精浓度增大时，电流表的示数变小【答案】C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误;由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；r_!-—®由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误.故选C.【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化.3.如图所示，若电路中电源两端的电压保持不变，闭合开关S,当滑动变阻器的滑片P从b端向a端滑动的过程中（）A.电压表V］的示数变大，电流表A的示数变大B.电压表V2的示数变大，电流表A的示数变小C.电压表V］的示数变大，电流表A的示数变小D.电压表V2的示数变大，电流表A的示数变大【答案】A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。BCD不符合题意，A符合题意。故答案为：A。【分析】结合电路图，理清元件的连接方式及电表的测量对象，串联电路的电阻起分担电压的作用，电阻越大，分担的电压就越大.4.标有"6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示.若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A.24Q0.67WB.20Q0.96WC.24Q0.96WD.20Q0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V,从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：L4VR='='-=200；则每只灯泡的实际功率：P=UI=4Vx0.2A=0.8W,故ABC错误，D正确.实故选：D.【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率.5.甲、乙两个小灯泡上分别标有"6V3W”和"4V2W”字样，现在把它们按不同方...
