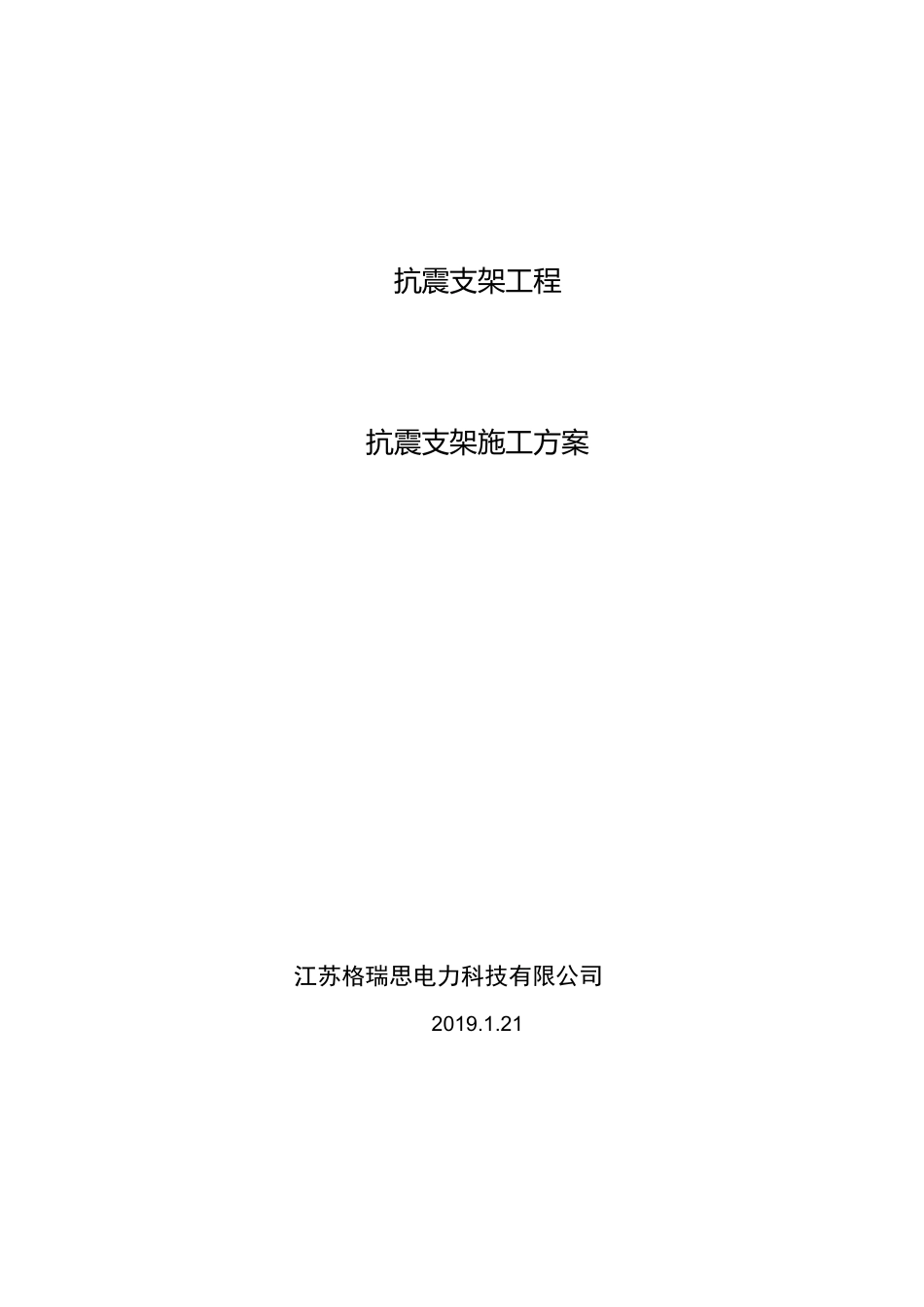

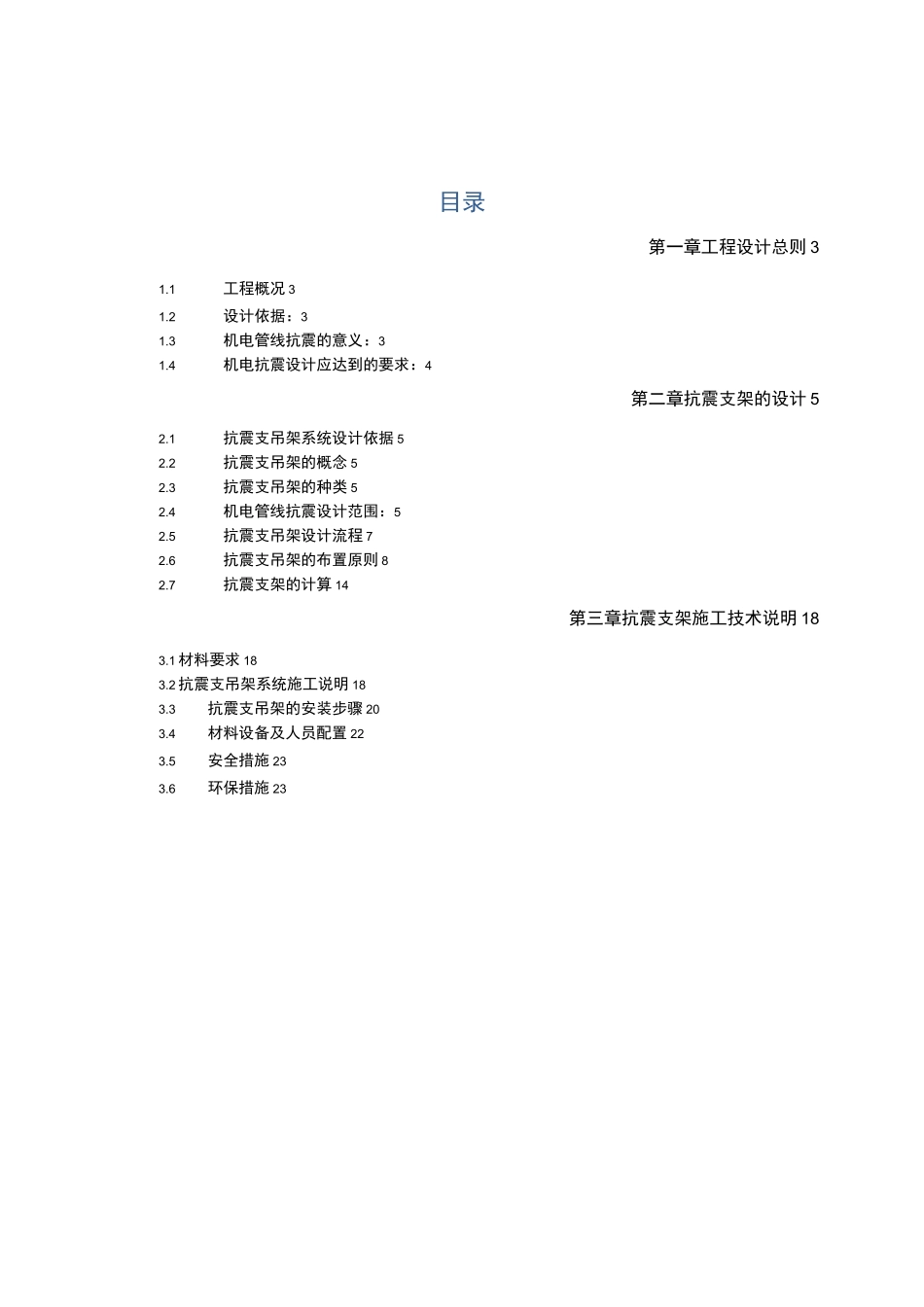

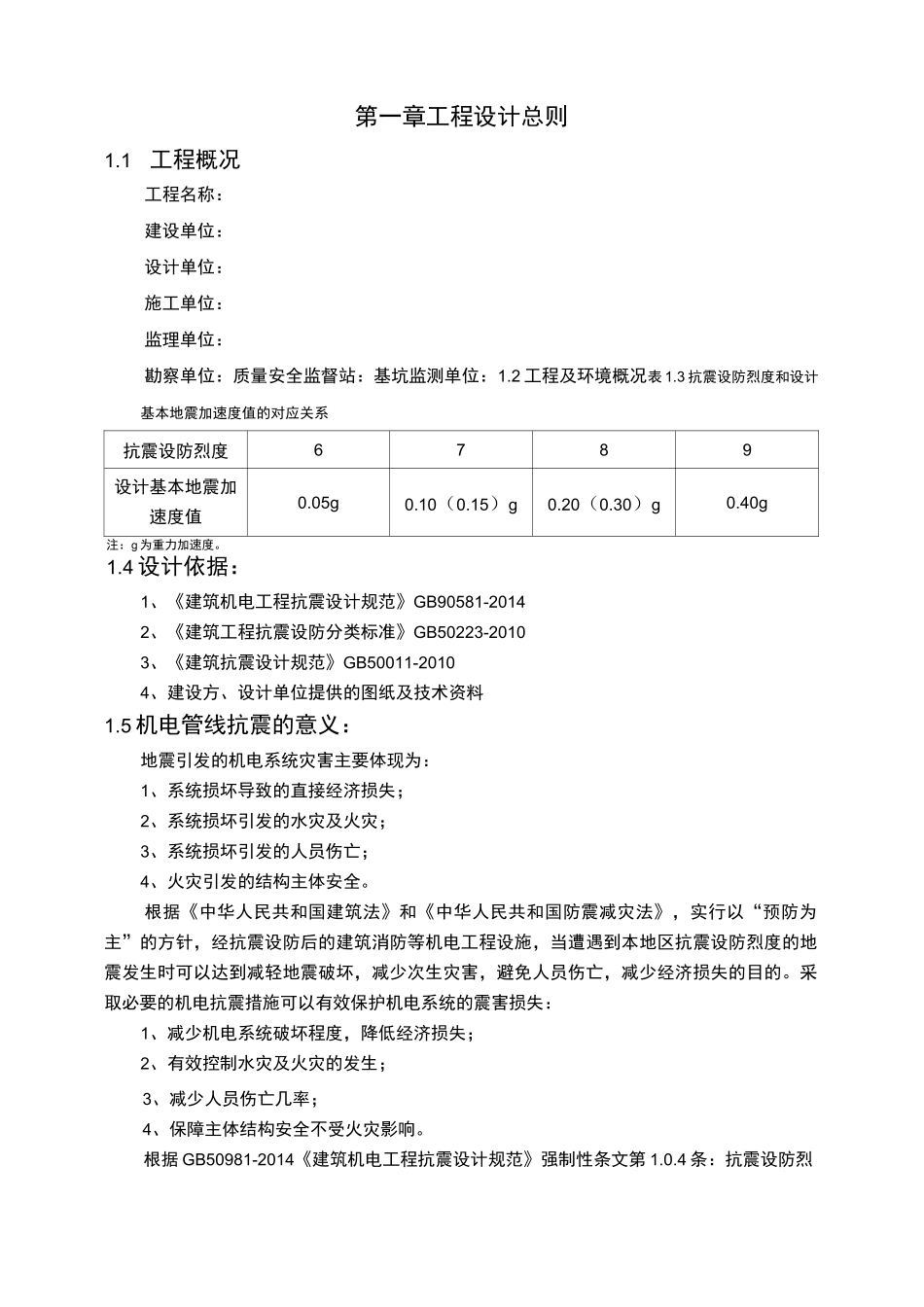

抗震支架工程抗震支架施工方案江苏格瑞思电力科技有限公司2019.1.21目录第一章工程设计总则31.1工程概况31.2设计依据：31.3机电管线抗震的意义：31.4机电抗震设计应达到的要求：4第二章抗震支架的设计52.1抗震支吊架系统设计依据52.2抗震支吊架的概念52.3抗震支吊架的种类52.4机电管线抗震设计范围：52.5抗震支吊架设计流程72.6抗震支吊架的布置原则82.7抗震支架的计算14第三章抗震支架施工技术说明183.1材料要求183.2抗震支吊架系统施工说明183.3抗震支吊架的安装步骤203.4材料设备及人员配置223.5安全措施233.6环保措施23第一章工程设计总则1.1工程概况工程名称：建设单位：设计单位：施工单位：监理单位：勘察单位：质量安全监督站：基坑监测单位：1.2工程及环境概况表1.3抗震设防烈度和设计基本地震加速度值的对应关系抗震设防烈度6789设计基本地震加速度值0.05g0.10（0.15）g0.20（0.30）g0.40g注：g为重力加速度。1.4设计依据：1、《建筑机电工程抗震设计规范》GB90581-20142、《建筑工程抗震设防分类标准》GB50223-20103、《建筑抗震设计规范》GB50011-20104、建设方、设计单位提供的图纸及技术资料1.5机电管线抗震的意义：地震引发的机电系统灾害主要体现为：1、系统损坏导致的直接经济损失；2、系统损坏引发的水灾及火灾；3、系统损坏引发的人员伤亡；4、火灾引发的结构主体安全。根据《中华人民共和国建筑法》和《中华人民共和国防震减灾法》，实行以“预防为主”的方针，经抗震设防后的建筑消防等机电工程设施，当遭遇到本地区抗震设防烈度的地震发生时可以达到减轻地震破坏，减少次生灾害，避免人员伤亡，减少经济损失的目的。采取必要的机电抗震措施可以有效保护机电系统的震害损失：1、减少机电系统破坏程度，降低经济损失；2、有效控制水灾及火灾的发生；3、减少人员伤亡几率；4、保障主体结构安全不受火灾影响。根据GB50981-2014《建筑机电工程抗震设计规范》强制性条文第1.0.4条：抗震设防烈度6度及6度以上的建筑机电工程设施必须进行抗震设计。昆明市抗震设防烈度8度，机电工程设施必须进行抗震设计。唯有提高机电系统自身的抗震性能，才能有效防止地震引发的次生灾害，确保地震后机电系统迅速恢复运转。地震时，加装抗震措施的管道及设备相对没有加装的可减少5—10倍的位移量，可有效提高系统的抗震性能。综合国家相关法律规定、规范强条要求及本项目实际需要分析，在重点部位机电系统进行抗震设防以符合规范要求、使用要求及验收要求具有十分重要意义。1.2机电抗震设计应达到的要求：1.2.1机电抗震总体设计要求根据规范GB50981-2014《建筑机电工程抗震设计规范》的1.0.3条：建筑机电工程设施抗震设计应达到下列要求：1、当遭受低于本地区抗震设防烈度的多遇地震影响时，机电工程设施一般不受损坏或不需修理可继续运行；2、当遭受相当于本地区抗震设防烈度的地震影响时，机电工程设施可能损坏经一般修理或不需修理仍可继续运行；3、当遭受高于本地区抗震设防烈度的罕遇地震影响时，机电工程设施不至于严重损坏，危及生命。1.2.2非结构组件抗震设计要求长期以来，非结构构件都没有得到重视，通常不在结构工程师的设计范围内。据统计地震中60%-70%的损失是由非结构构件的设计缺失或安装不当造成的。设置抗震支吊架能在抗震中为建筑非结构构件即建筑机电工程设施给予可靠保护，减少损失。非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接应进行抗震设计。（建筑抗震设计规范强制性条文第3.7.1条）非结构构件包括持久性的建筑非结构构件和支承于建筑结构的附属机电设备：1．建筑非结构构件指建筑中除承重骨架体系以外的固定构件和部件，主要包括非承重墙体，附着于楼面和屋面结构的构件、装饰构件和部件、固定于楼面的大型储物架等；2．建筑附属机电设备指为现代建筑使用功能服务的附属机械、电气构件、部件和系统，主要包括电梯、照明和应急电源、通信设备，管道系统，采暖和空气调节系统，烟火监测和消防系统，公用天线等。非结构构件应根据所属建筑的抗震设防类别和非结构地震破坏的后果及其对整个建筑结构影响的范围，采取不同的抗...
