袋式除尘器的选型计算喷吹口-VIP免费

袋式除尘器的选型计算喷吹口-_第1页

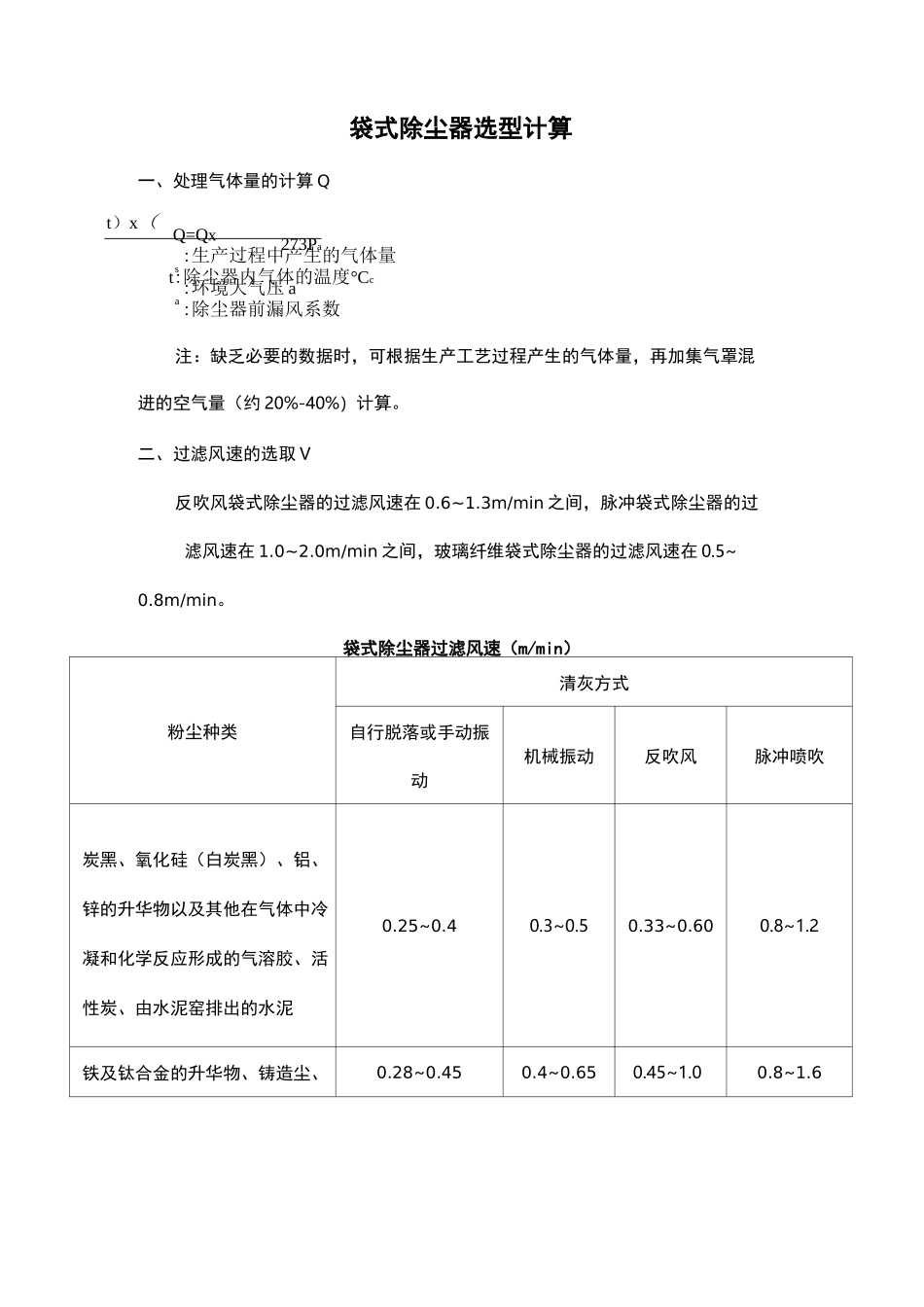

1/9
袋式除尘器的选型计算喷吹口-_第2页

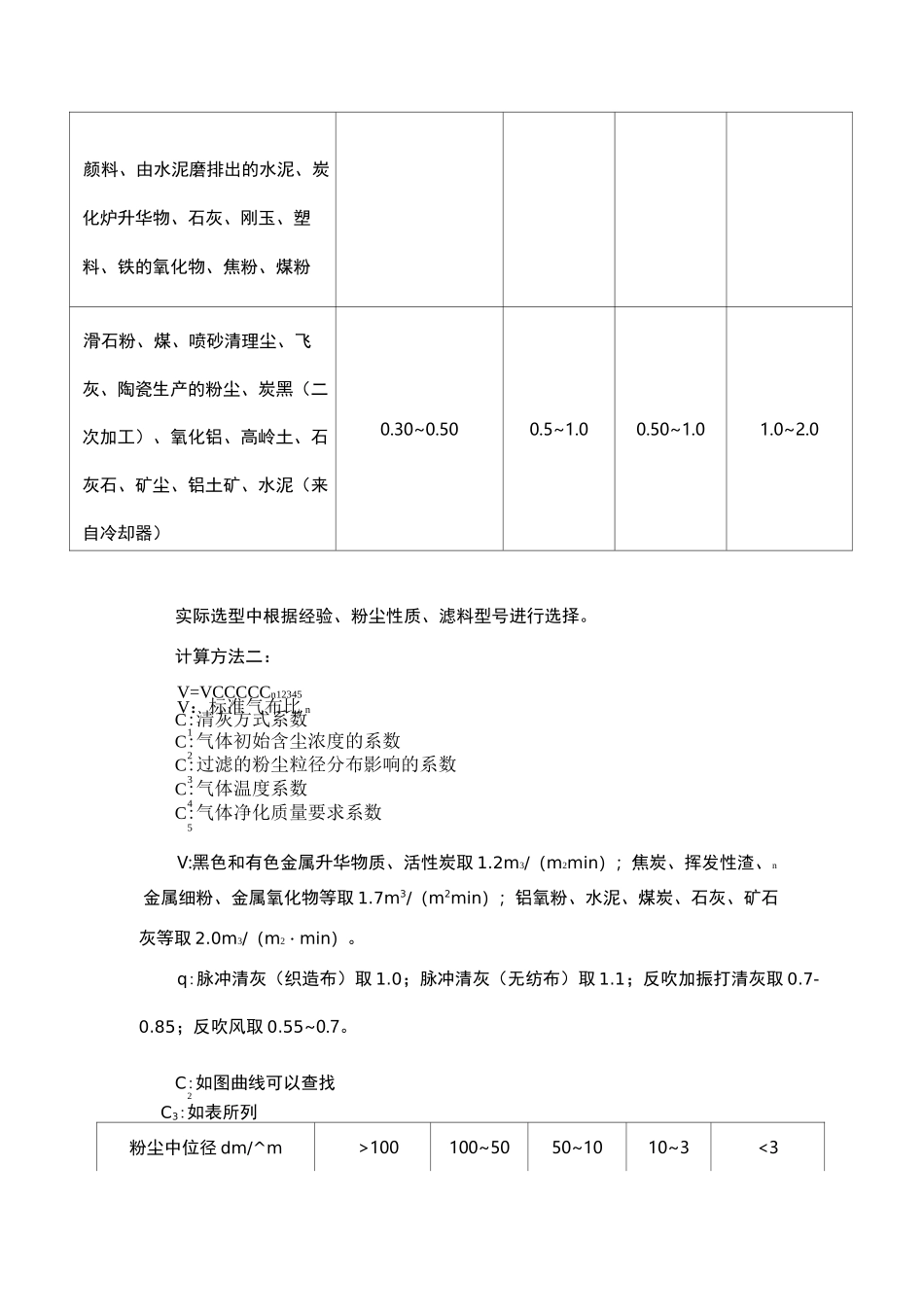

2/9
袋式除尘器的选型计算喷吹口-_第3页

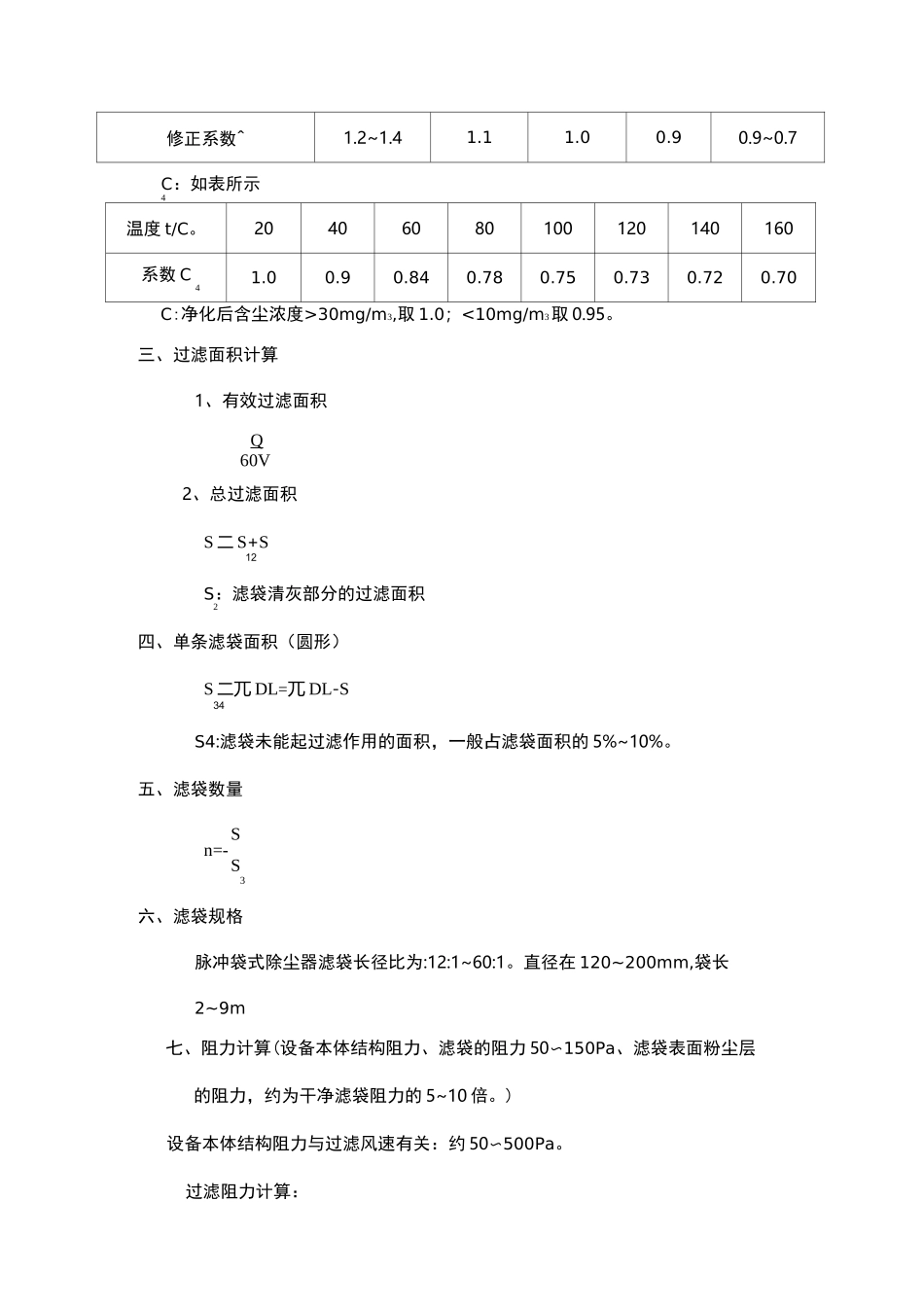

3/9
Q=Qx袋式除尘器选型计算一、处理气体量的计算Qt)x(273Pa:生产过程中产生的气体量st:除尘器内气体的温度°Cc:环境大气压aa:除尘器前漏风系数注:缺乏必要的数据时,可根据生产工艺过程产生的气体量,再加集气罩混进的空气量(约20%-40%)计算。二、过滤风速的选取V反吹风袋式除尘器的过滤风速在0.6~1.3m/min之间,脉冲袋式除尘器的过滤风速在1.0~2.0m/min之间,玻璃纤维袋式除尘器的过滤风速在0.5~0.8m/min。袋式除尘器过滤风速(m/min)粉尘种类清灰方式自行脱落或手动振动机械振动反吹风脉冲喷吹炭黑、氧化硅(白炭黑)、铝、锌的升华物以及其他在气体中冷凝和化学反应形成的气溶胶、活性炭、由水泥窑排出的水泥0.25~0.40.3~0.50.33~0.600.8~1.2铁及钛合金的升华物、铸造尘、0.28~0.450.4~0.650.45~1.00.8~1.6颜料、由水泥磨排出的水泥、炭化炉升华物、石灰、刚玉、塑料、铁的氧化物、焦粉、煤粉滑石粉、煤、喷砂清理尘、飞灰、陶瓷生产的粉尘、炭黑(二次加工)、氧化铝、高岭土、石灰石、矿尘、铝土矿、水泥(来自冷却器)0.30~0.500.5~1.00.50~1.01.0~2.0实际选型中根据经验、粉尘性质、滤料型号进行选择。计算方法二:V=VCCCCCn12345V:标准气布比nC:清灰方式系数1C:气体初始含尘浓度的系数2C:过滤的粉尘粒径分布影响的系数3C:气体温度系数4C:气体净化质量要求系数5V:黑色和有色金属升华物质、活性炭取1.2m3/(m2min);焦炭、挥发性渣、n金属细粉、金属氧化物等取1.7m3/(m2min);铝氧粉、水泥、煤炭、石灰、矿石灰等取2.0m3/(m2・min)。q:脉冲清灰(织造布)取1.0;脉冲清灰(无纺布)取1.1;反吹加振打清灰取0.7-0.85;反吹风取0.55~0.7。C:如图曲线可以查找2C3:如表所列粉尘中位径dm/^m>100100~5050~1010~3<3修正系数^1.2~1.41.11.00.90.9~0.7C:如表所示4温度t/C。20406080100120140160系数C41.00.90.840.780.750.730.720.70C:净化后含尘浓度>30mg/m3,取1.0;<10mg/m3取0.95。三、过滤面积计算1、有效过滤面积Q60V2、总过滤面积S二S+S12S:滤袋清灰部分的过滤面积2四、单条滤袋面积(圆形)S二兀DL=兀DL-S34S4:滤袋未能起过滤作用的面积,一般占滤袋面积的5%~10%。五、滤袋数量Sn=-S3六、滤袋规格脉冲袋式除尘器滤袋长径比为:12:1~60:1。直径在120~200mm,袋长2~9m七、阻力计算(设备本体结构阻力、滤袋的阻力50〜150Pa、滤袋表面粉尘层的阻力,约为干净滤袋阻力的5~10倍。)设备本体结构阻力与过滤风速有关:约50〜500Pa。过滤阻力计算:方法一:AP二(A+B)VMAP:过滤阻力(包括滤袋阻力和滤袋表面粉尘层的阻力)A:附着粉尘的过滤系数B:滤袋阻力系数M:滤料性能系数过滤阻力有关系数滤料名称粉尘负荷/(g/m2)BM滤料厚度/mm单位面积质量/(g/m2)A细结构棉毛织物305~11390.24~0.901.013.754635.03x10-2半羊毛织斜纹布117~3670.23~0.731.111.63005.34x10-2粗平纹布201~3010.18~0.331.170.61713.24x10-2毛织厚绒布145~6030.17~1.101.562554.97x10-20.72棉织厚绒布183~3300.45~0.821.141.073627.56x10-2方法二:AP=AyV+ByVMA、B:粉尘系数卩:气体动黏系数Pa・sV:滤袋过滤速度最佳过滤阻力AP粉尘层阻力确定:细尘:600〜800Pa;中位径>20|jm的粗尘:250〜350Pa压力损失:除尘器入口至出口在运行状态下的压力差。袋式除尘器的压力损失通常在1000〜2000Pa之间,脉冲袋式除尘器的压力损失<1.5KPa。八、清灰周期t,minMt=-cVM:滤袋粉尘负荷,g/m2C:气体含尘质量浓度,g/m3V:过滤风速,m/min九、脉冲阀压缩空气耗量1、压缩空气耗量Q=axnqtQ:喷吹总耗气量n:脉冲阀数量t:喷吹周期a:附加系数,一般取1.2(1.2~1.5)q:每个脉冲阀一次喷吹的耗气量2、气包容积设计:脉冲喷吹后气包内压降不超过原来储存压力的30%。气包最小体积计算:r_AnRTminAPKminAn:脉冲阀喷吹耗气量摩尔数Q:脉冲阀一次耗气量R:气体常数,8.314J/(molK)AP:气包内最小工作压力minT:气体温度K:容积系数,<30%气包上配置安全阀、压力表和排气阀。安全阀采用弹簧微启式安全阀。3、喷吹管设计喷吹直径:与脉冲阀出气管的管径相当,采用薄板无缝管。喷吹管的长度:脉冲阀能喷吹的滤袋数、滤袋的直径和滤袋的中心距。喷吹管壁厚:管...
