模板支撑方案VIP免费

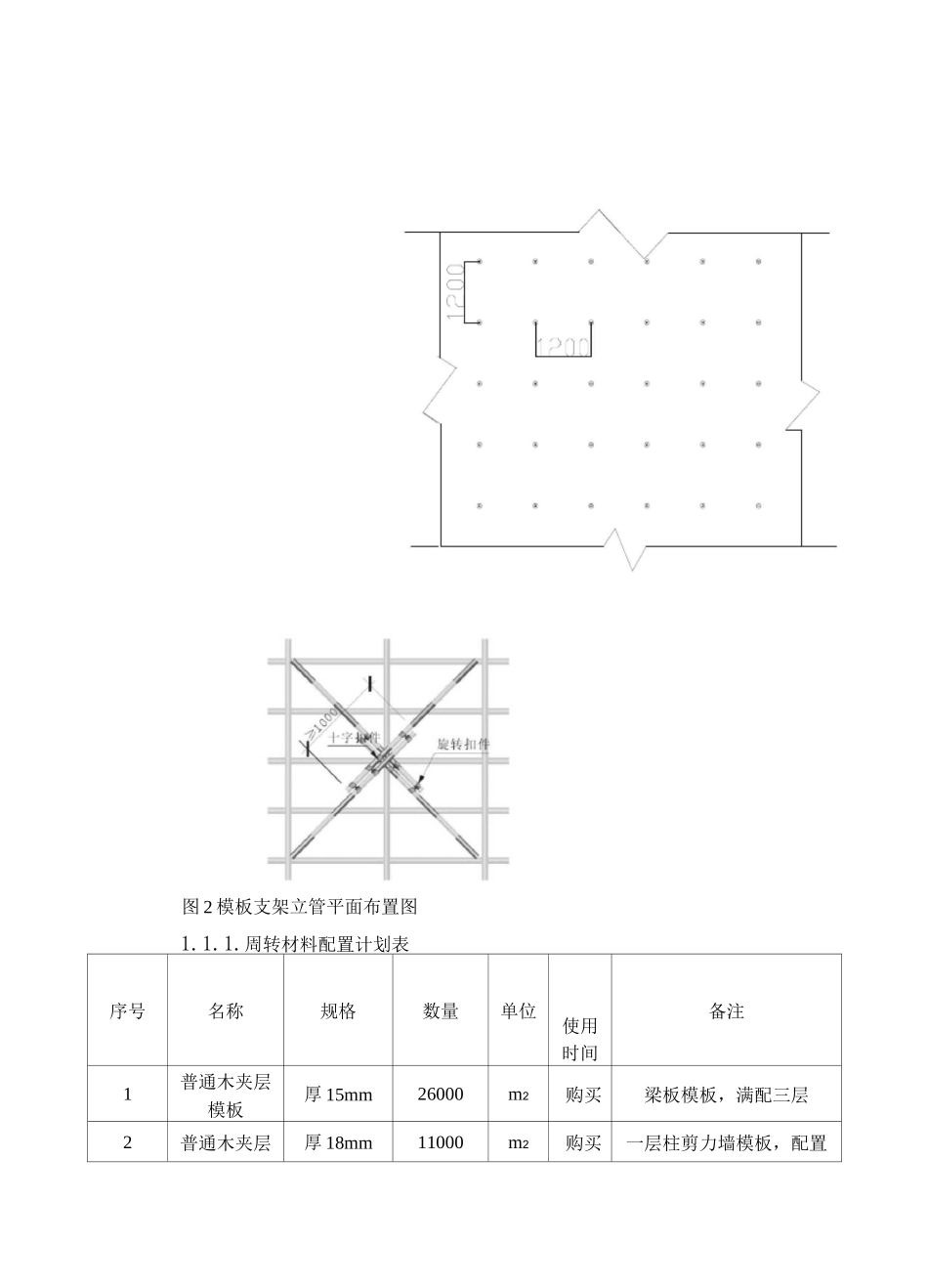

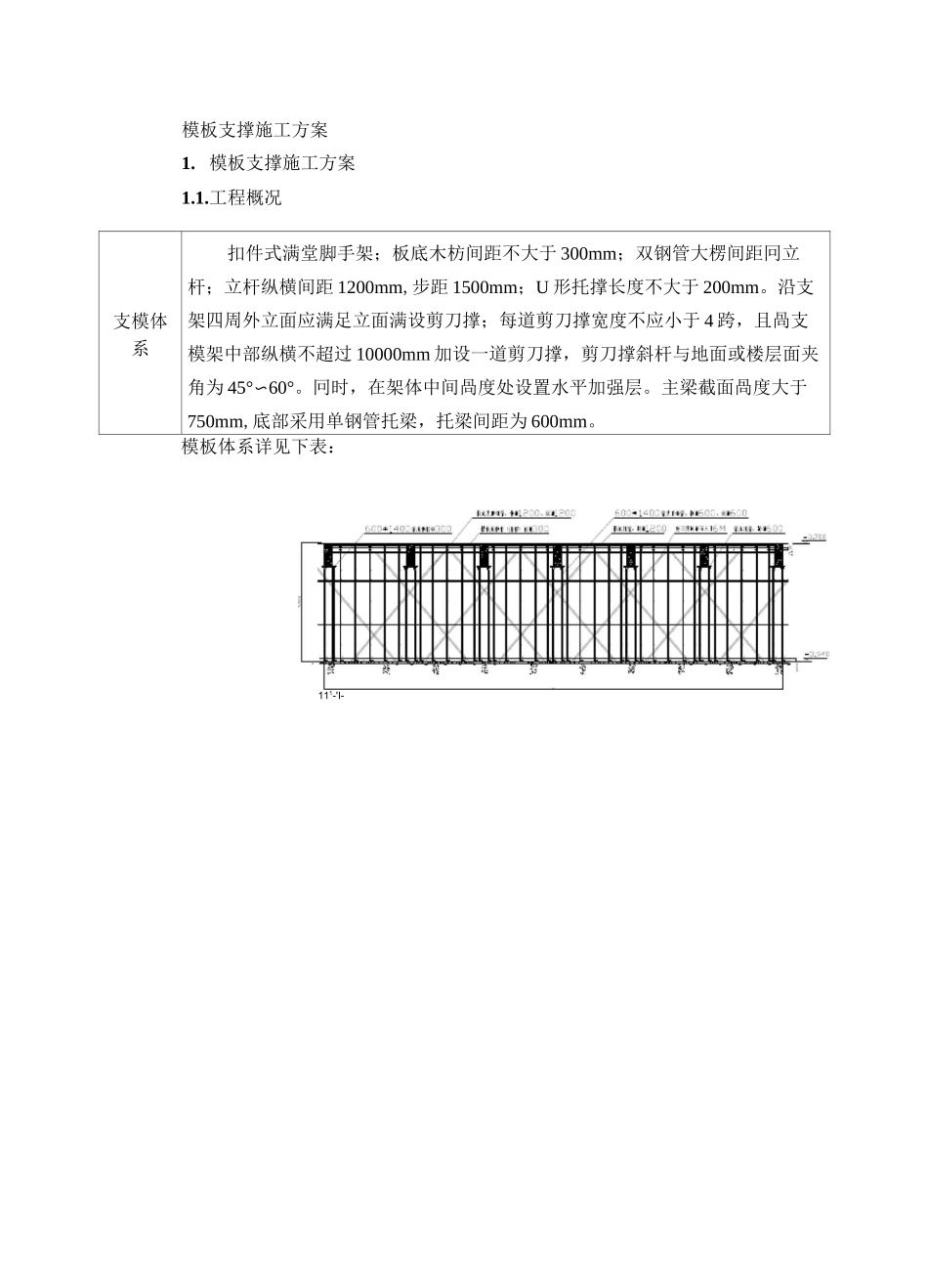

模板支撑施工方案1.模板支撑施工方案1.1.工程概况支模体系扣件式满堂脚手架；板底木枋间距不大于300mm；双钢管大楞间距冋立杆；立杆纵横间距1200mm,步距1500mm；U形托撑长度不大于200mm。沿支架四周外立面应满足立面满设剪刀撑；每道剪刀撑宽度不应小于4跨，且咼支模架中部纵横不超过10000mm加设一道剪刀撑，剪刀撑斜杆与地面或楼层面夹角为45°〜60°。冋时，在架体中间咼度处设置水平加强层。主梁截面咼度大于750mm,底部采用单钢管托梁，托梁间距为600mm。模板体系详见下表：111-'I-图2模板支架立管平面布置图1.1.1.周转材料配置计划表序号名称规格数量单位使用时间备注1普通木夹层模板厚15mm26000m2购买梁板模板，满配三层2普通木夹层厚18mm11000m2购买一层柱剪力墙模板，配置模板13#、14#楼一层3木方50x100mm1140m3购买4钢管①48x3.5500t租赁5个月一层梁板加固钢管,满配整层5槽钢10#槽钢400m购买一层柱加固，配置半层6扣件12000个租赁5个月7U托5000个租赁5个月8脚手板50x200x4000mm2000m2购买用于外架9安全立网18000m2购买用于外架10安全平网1800m2购买用于安全防护1.2.模板选型序号结构部位模板选型加固体系1梁截面咼度大于900mm15mm厚木模板梁侧次背楞为50mmx100mm木枋，间距200mm,梁侧主背楞为①48x3.0mm双钢管，间距为500mm,采用①12对拉螺杆对拉，对拉杆水平间距同主背楞，沿梁截面咼度方向间距400mm。梁底次背为50mmx100mm木枋，间距200mm，主背楞为①48x3.0mm单钢管，间距600mm，托梁为单钢管，间距600mm。2板板厚100〜180mm15mm厚木模板次龙骨才用50mmx100mm木枋，间距250mm，主龙骨米用双钢官间距为1200mm，采用高支模满堂架进行支撑，架体采用钢管扣件式架体1.3.模板设计1.3.1.梁板模板设计截面高度大于900mm的梁模板采用18mm厚木模板，此梁模板的加固设计为：梁侧次背楞为50mmxl00mm木枋，间距250mm,梁侧主背楞为①48x3.0mm双钢管，间距为600mm，采用①12对拉螺杆对拉，对拉杆水平间距同主背楞，沿梁截面高度方向间距400mm。梁底次背为50mmxl00mm木枋，间距200mm,主背楞为①48x3.0mm单钢管，间距600mm，托梁为单钢管，间距600mm。梁支模示意图1.3.2.搭设构造要求：排架搭设顺序为:立杆f横向水平杆f纵向水平杆f搁栅f剪刀撑f水平剪刀撑（加强层）f工作面f栏杆。（一）排架立柱:按照计算结果，本工程的排架立杆采用1200*1200纵横间距，排架的步距采用1.4M.在350*900的主梁底模下，每600MM增设两根立杆。以满足排架受力要求。（见后附图）.在其余的250*600的次梁下面，增设一根受力立杆。本工程排架立柱高度为2.8米，；（详见平面图）按上述顺序搭设的排架其整体稳定性较好，再同主楼排架连接，整个排架的稳定性满足排架的要求。梁下设承重立杆一根，梁底木方平行于梁；1、排架的底脚必须稳定牢固（排架平面及剖面详见附图）。2、立杆底部设置纵、横向扫地杆，纵向扫地杆采用直角扣件固定在距底座上皮不大于200处的立杆上，横向扫地杆采用直角扣件在紧靠纵向扫地杆下方的立杆上，严禁用对接夹连接。排架步距为1.40米。3、立杆必须用刚性连墙件与建筑结构可靠连接。2、4、立杆接长必须采用对接扣件连接，并交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不得小于500MM；各接头中心至主节点的距离不得大于步距的1/3。5、钢管搭接长度不应小于1M,采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100MM。（二）排架纵向、横向水平杆：1、纵向水平杆设置在立杆内侧，长度不得小于3跨，接长可采用搭接扣件或旋转扣件搭接，不得采用对接扣件连接。2、纵向水平杆接长采用搭接扣件应交错布置：两根相邻纵向水平杆的接头不得设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离大于500MM；各接头中心至最近主节点的距离不得大于纵距的1/3（600MM）。3、纵向水平杆接长采用旋转扣件搭接接长时，搭接长度大于1米，并等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100MM。4、整体排架立杆顶部应高出模板支撑点0.05M。主节点处必须设置一根横向水平杆，用直...
