振动沉管CFG桩施工工艺VIP免费

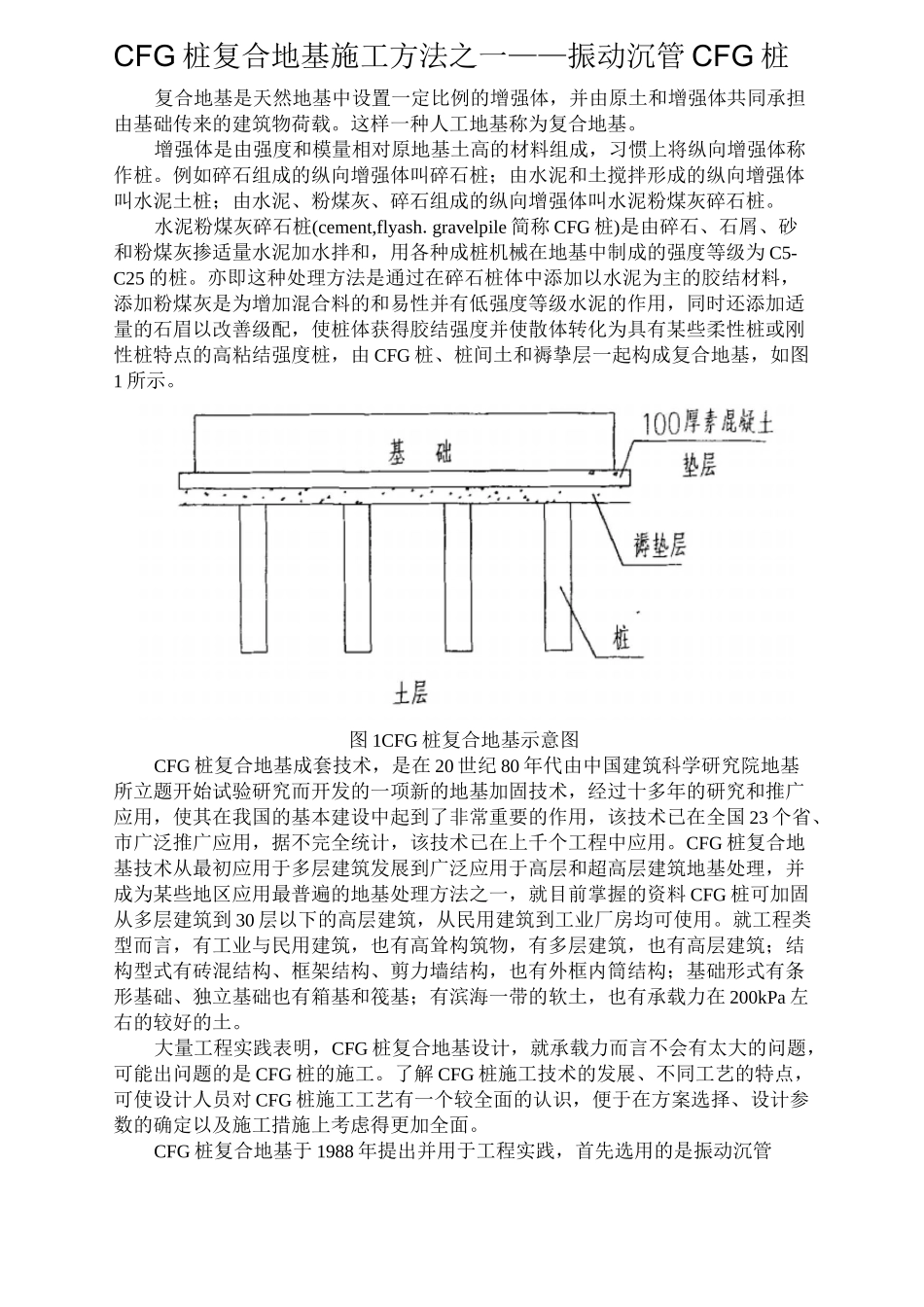

CFG桩复合地基施工方法之一——振动沉管CFG桩复合地基是天然地基中设置一定比例的增强体，并由原土和增强体共同承担由基础传来的建筑物荷载。这样一种人工地基称为复合地基。增强体是由强度和模量相对原地基土高的材料组成，习惯上将纵向增强体称作桩。例如碎石组成的纵向增强体叫碎石桩；由水泥和土搅拌形成的纵向增强体叫水泥土桩；由水泥、粉煤灰、碎石组成的纵向增强体叫水泥粉煤灰碎石桩。水泥粉煤灰碎石桩(cement,flyash.gravelpile简称CFG桩)是由碎石、石屑、砂和粉煤灰掺适量水泥加水拌和，用各种成桩机械在地基中制成的强度等级为C5-C25的桩。亦即这种处理方法是通过在碎石桩体中添加以水泥为主的胶结材料，添加粉煤灰是为增加混合料的和易性并有低强度等级水泥的作用，同时还添加适量的石眉以改善级配，使桩体获得胶结强度并使散体转化为具有某些柔性桩或刚性桩特点的高粘结强度桩，由CFG桩、桩间土和褥挚层一起构成复合地基，如图1所示。图1CFG桩复合地基示意图CFG桩复合地基成套技术，是在20世纪80年代由中国建筑科学研究院地基所立题开始试验研究而开发的一项新的地基加固技术，经过十多年的研究和推广应用，使其在我国的基本建设中起到了非常重要的作用，该技术已在全国23个省、市广泛推广应用，据不完全统计，该技术已在上千个工程中应用。CFG桩复合地基技术从最初应用于多层建筑发展到广泛应用于高层和超高层建筑地基处理，并成为某些地区应用最普遍的地基处理方法之一，就目前掌握的资料CFG桩可加固从多层建筑到30层以下的高层建筑，从民用建筑到工业厂房均可使用。就工程类型而言，有工业与民用建筑，也有高耸构筑物，有多层建筑，也有高层建筑；结构型式有砖混结构、框架结构、剪力墙结构，也有外框内筒结构；基础形式有条形基础、独立基础也有箱基和筏基；有滨海一带的软土，也有承载力在200kPa左右的较好的土。大量工程实践表明，CFG桩复合地基设计，就承载力而言不会有太大的问题，可能出问题的是CFG桩的施工。了解CFG桩施工技术的发展、不同工艺的特点，可使设计人员对CFG桩施工工艺有一个较全面的认识，便于在方案选择、设计参数的确定以及施工措施上考虑得更加全面。CFG桩复合地基于1988年提出并用于工程实践，首先选用的是振动沉管CFG桩施工工艺，是由于当时振动沉管打桩机在我国拥有量最多，分布的地区也最普遍。振动沉管CFG桩施工工艺属于挤土成桩工艺，适用于粘性土、粉土、素填土，软土地基应通过现场试验确定其适用性。它具有施工操作简便、施工费用较低、对桩间土的挤密效应显著等优点。采用振动沉管CFG桩施工工艺施工的CFG桩复合地基可以提高地基承载力、减少地基变形以及消除地基液化，先后应用于南京造纸厂轻涂胶印车间、浦镇车辆厂住宅楼、蓟县电厂冷却塔、山东省德州地区医药管理局综合住宅楼等千余栋多层、高层建筑及工业厂房的地基处理工程。振动沉管CFG桩施工工艺为CFG桩复合地基的发展和推广应用起到了十分重要的作用。到目前，该工艺依然是CFG桩主要施工方法之一，主要应用于地基处理要求对土质具有挤密作用或预震作用的工程，空旷地区或施工场地周围没有管线、精密设备以及不存在扰民的地基处理工程。众所周知，振动沉管打桩机成桩也有其缺点，施工时控制不好，可能会发生缩颈和断桩。据统计，振动沉管施打的灌注桩事故率高达25％，为了解决振动沉管打桩机施工可能产生的质量问题，1988N1992年中国建筑科学研究院承担并完成了建设部下达的CFG桩成桩工艺试验研究专题。对诸如拔管速度、合理桩距、施打顺序、混合料坍落度、保护桩长、褥垫层铺设以及如何进行施工监测等进行了试验研究，取得了可喜的研究成果，对CFG桩复合地基成套技术在全国的推广起到了重要作用。下面主要介绍振动沉管CFG桩的的施工工艺。1施工设备打桩时用的钢筋混凝土预制桩尖和钢制活瓣桩尖。国产振动沉管机，使用得比较多的是浙江瑞安建筑机械厂和兰州建筑通用机械总厂生产的设备，入下图所示。2施工顺序圉5-1振动沉管机示运图正面*（6）测面1一滑轮组；2「掘动锤；3—漏斗口（4—te^=；$—前牯索：6—遮栅?丫—滚曲8_枕木*9_架顶（10--身顶段）11_钢理绳；空一架身...
