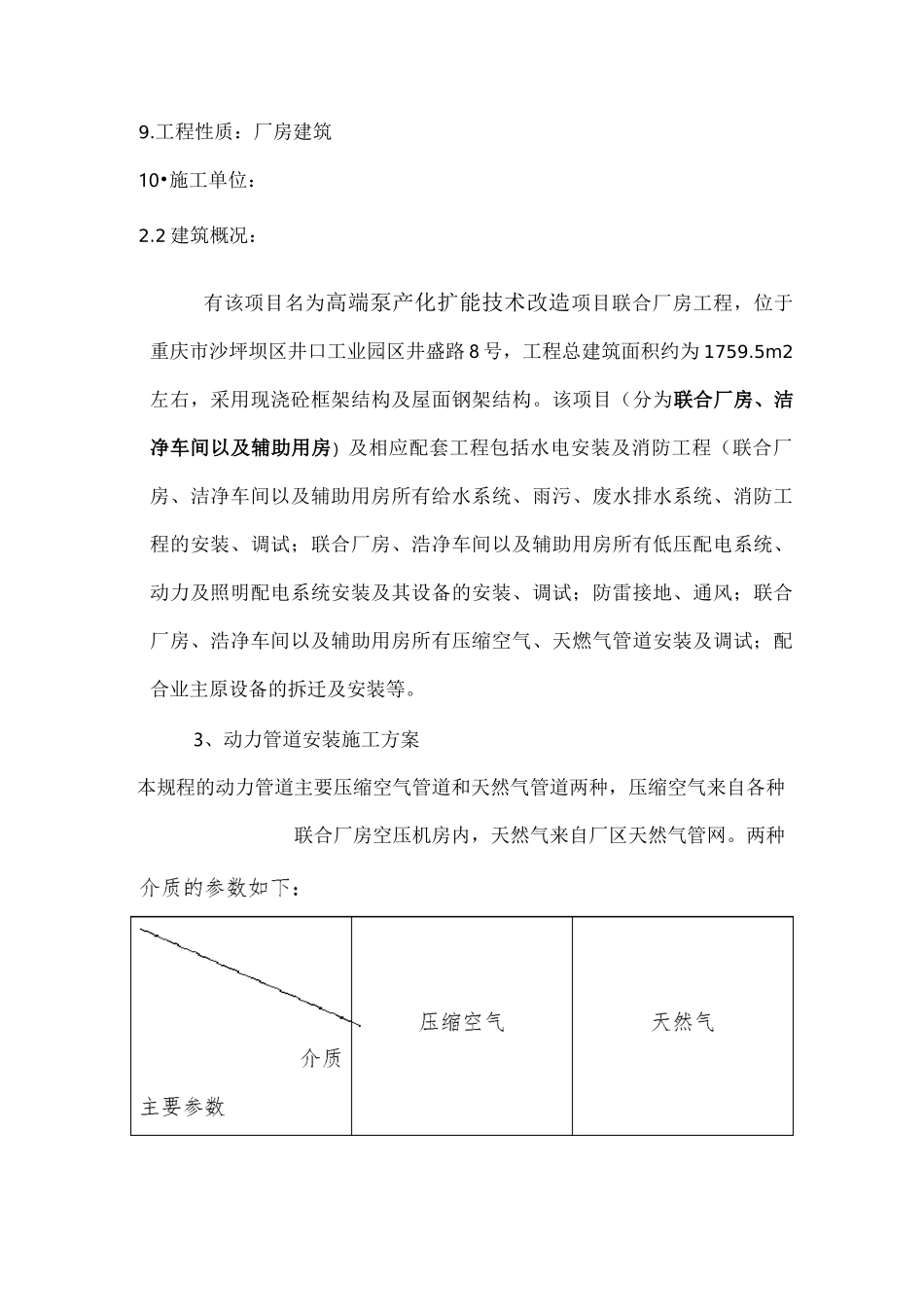

1编制说明1.1编制依据1.2编制内容2工程概况2.1工程简介2.2建筑概况厂3动力管道安装施工方案3.1施工工艺程序3.2主要施工方法3.2.1施工准备3.2.1.1技术准备3.2.1.2施工准备3.2.2管道组成件及支承件的检验3.2.3管道预制3.2.4管道支吊架制作安装3.2.5管道安装3.2.6管道焊接1编制说明1.1编制依据•重庆水泵厂有限责任公司提供的工程相关文件。•重庆水泵厂有限责任公司提供的中国医药集团重庆医药设计院关于该工程的机电安装工程施工图。•国家有关现行施工验收规范、质量标准、以及重庆市对建安工程有关文件。1.2编制内容：•本施工组织设计根据合同确定的施工范围进行编制。•招标文件和施工图上的给排水系统、强电系统机电工程内容。•编制施工组织设计的目的，是为了有效地指导和管理施工，保证工期，保证工程质量。根据工程特点，内容上突出两个方面：一是施工充分准备，二是规划施工活动。2工程概况2.1工程简介1．工程名称：高端泵产化扩能技术改造项目2．建设单位：重庆水泵厂有限责任公司3．设计单位：中国医药集团重庆医药设计院4．监理单位：5．工期：根据甲方要求6．质量要求：合格.7．工程范围：招标文件中给排水系统、强电系统机电安装工程、消防系统。8.工程地址：沙坪坝区井口工业园区井盛路8号9.工程性质：厂房建筑10•施工单位：2.2建筑概况：有该项目名为高端泵产化扩能技术改造项目联合厂房工程，位于重庆市沙坪坝区井口工业园区井盛路8号，工程总建筑面积约为1759.5m2左右，采用现浇砼框架结构及屋面钢架结构。该项目（分为联合厂房、洁净车间以及辅助用房）及相应配套工程包括水电安装及消防工程（联合厂房、洁净车间以及辅助用房所有给水系统、雨污、废水排水系统、消防工程的安装、调试；联合厂房、浩净车间以及辅助用房所有低压配电系统、动力及照明配电系统安装及其设备的安装、调试；防雷接地、通风；联合厂房、浩净车间以及辅助用房所有压缩空气、天燃气管道安装及调试；配合业主原设备的拆迁及安装等。3、动力管道安装施工方案本规程的动力管道主要压缩空气管道和天然气管道两种，压缩空气来自各种联合厂房空压机房内，天然气来自厂区天然气管网。两种管道规格①25*3~©273*7①32*4~©219*6管道材质20#钢（8163）20#钢（8163）设计压力0.8~1.0MPa0.3MPa设计温度常温常温试验压力1.5MPa0.45MPa试验介质空气空气压力管道类别GC2-3GC2-33.1施工工艺程序3.2主要施工方法3.2.1施工准备3.2.1.1技术准备a.开工前须到特种设备质量监督管理部门办理好开工告知备案书，经审批通过后方可施工。b.工程开工前工程技术人员必须认真熟悉图纸、技术资料及有关标准、规范，做好图纸会审准备工作。c经建设（或监理）单位组织，参与项目的设计交底工作。d.认真编制施工方案、管道的焊接工艺卡和焊接工艺评定工作。e.施工技术人员在施工前向施工班组进行书面技术交底，并编制材料需用计划，对施工所需主要材料、辅助材料、施工机具等进行预先准备。f.对参加项目施工的班组根据技术特点进行技术力量的搭配。g.建立工程施工管理所需的各种表格和台账。h.组织焊工学习焊接工艺规程，掌握焊接工艺要求，并按施焊管道类别对焊工进行考试取证。3.2.1.2施工准备a.查看现场，依据施工图，检查支架安装部位是否与其它管道交叉“打架”情况，检查土建基础设施，与施工图的坐标、标高是否一致。b.准备好安放设备、材料及工具的库房，划出明火作业区。c.检查准备必备的施工设备，并到现场校通接通电源。3.2.2管道组成件及支承件的检验管道组成件包括管子、管件、法兰、紧固件、垫片、阀门、支吊架等。3.2.2.1质量证明a.管材的质量证明书应包括：产品名称、规格和质量等级，钢的牌号、标准号、炉号、批号、交货状态、重量和件数。各项检验结果，技术监督部门的印记等。b其他组成件应包括产品名称、规格和质量等级，化学成分和机械性能，锻件的金相分析合格报告，无损检测合格报告，热处理结果等。3.2.2.2外观检查a.材料表面不得有裂纹、缩孔、夹渣、折叠、重皮、砂眼、针孔等缺陷。b锈蚀凹陷和机械损伤深度不应超过产品相应标准的允许偏差。检查方法：用小锤敲击，用放大镜、卡钳和测厚仪检查...
